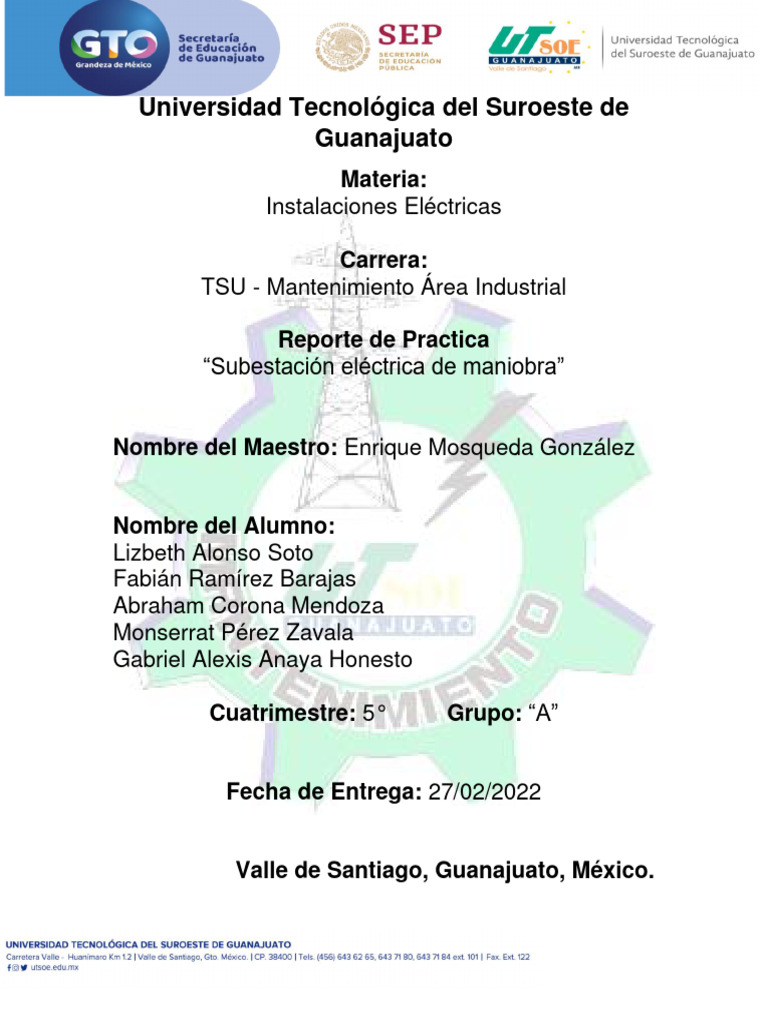

Universidad Tecnológica del Suroeste de

Guanajuato
Materia:
Instalaciones Eléctricas

Carrera:
TSU - Mantenimiento Área Industrial

Reporte de Practica
“Subestación eléctrica de maniobra”

Nombre del Maestro: Enrique Mosqueda González

Nombre del Alumno:

Lizbeth Alonso Soto
Fabián Ramírez Barajas
Abraham Corona Mendoza
Monserrat Pérez Zavala
Gabriel Alexis Anaya Honesto

Cuatrimestre: 5° Grupo: “A”

Fecha de Entrega: 27/02/2022

Valle de Santiago, Guanajuato, México.

Contenido
Introducción ...................................................................................... 4
Desarrollo.......................................................................................... 5
Subestación eléctrica de maniobra ................................................. 6
¿Qué objetivo cumple este tipo de subestación?............................ 7
Tipo ................................................................................................ 8
Según su aislamiento ..................................................................... 8
¿Qué significa la palabra aparamenta? ....................................... 8
¿En que zonas pueden estar ubicadas? ........................................ 8
Según su nivel de tensión que puede manejar ............................... 9
Características de esta subestación ............................................... 9
Componentes de la subestación ..................................................... 10
Doble barra más barra de transferencia como serie de conectado.. 12
Posiciones de una Subestación de maniobra .................................. 13
Mantenimiento a una subestación eléctrica de maniobra ................ 17
Pruebas primarias de mantenimiento de subestaciones eléctricas.. 18
Pruebas secundarias de mantenimiento de subestaciones eléctricas
........................................................................................................ 18
Conclusión General ......................................................................... 20
Bibliografía ...................................................................................... 20
índice de imágenes
Imagen 1_Funcionamiento de una subestación .................. 5
Imagen 2_Subestación de maniobra ................................... 6
Imagen 3_Diagrama de ejemplo .......................................... 7
Imagen 4_Subestación (Sección) ...................................... 11
Imagen 5_Conexión utilizada en la subestación ................ 12
Imagen 6_Mantenimiento a una subestación .................... 17
Imagen 7_Mantenimiento a una subestación .................... 19
Introducción
En esta sección se procede a explicar los fundamentos principales de la
subestación eléctrica de maniobra, que abarca desde una definición y clasificación
de esta hasta los elementos principales que la componen. El objetivo de esta
sección es situar al lector en el ámbito donde se va a definir los aspectos claves
necesarios para entender el objetivo o principal tarea que tiene esta subestación.

Cabe destacar que, debido a la amplitud del proyecto, se va a definir los conceptos
principales de una forma superficial, sin entrar al profundo detalle, pero suficiente
para entender el resto de este.

En concreto, se comienza con la definición de una Subestación y se hace una

clasificación de esta. Posteriormente, se definen los tipos de configuración de
barras que existen, los elementos principales que componen una subestación y,
por último, las protecciones principales más comunes hoy en día.
Desarrollo
Antes que nada debemos definir que es una subestación eléctrica y la importancia
de esta en la vida cotidiana de cada uno de nosotros que vivimos en una gran
urbanización que utiliza la energía eléctrica como principal fuente de energía.

En concreto, se define por una subestación como el conjunto, situado en un mismo

emplazamiento, de una serie de apartamentos y edificios necesarios para realizar
funciones como: transformar la tensión, la frecuencia, el número de fases,
rectificación, compensación del factor de potencia o conexión de varios circuitos.

También como definición encontramos que una subestación eléctrica es aquella

que es una instalación destinada a establecer los niveles de tensión adecuados
para la transmisión y distribución de la energía eléctrica. Su equipo principal es el
transformador.

Imagen 1_Funcionamiento de una subestación

Subestación eléctrica de maniobra
En nuestro caso optamos por la investigación de una subestación de maniobra o
también conocida como subestación de reparto la cual tiene como misión la de
interconectar dos o más circuitos. Son destacadas por permitir la formación de
nudos en una red mallada, y todas las líneas que concurren tienen que ser del
mismo nivel de tensión.

Es la subestación en la que se interconectan varios sistemas y de la cual se

distribuye energía eléctrica a otras subestaciones o a otros sistemas, por esto lo
más importante es la flexibilidad de la subestación, la seguridad y la confiabilidad
depende de la importancia que ejerza la subestación en el sistema de potencia.
PDTCS

Imagen 2_Subestación de maniobra

 ¿Qué objetivo cumple este tipo de subestación?
El principal objetivo que cumple este tipo de subestación es muy sencillo, y este
es el que le llegue solamente un potencial eléctrico, para después desplazar ese
potencial a otra subestación de transformación o simplemente repartir ese
potencial a la red comercial de alguna ciudad, comunidad o parques industriales
que requieran de los servicios de estas.

Imagen 3_Diagrama de ejemplo

Como se mostro en la imagen anterior se denota que este tipo de subestación es

la encargada de la distribución de potencial a otras subestaciones, así mismo la
encargada por así decirlo del pase o cierre de ese mismo potencial, como una
especie de protección ya que esta por medio de su estructura es capaz de cerrar
y abrir circuitos y permitir el libre paso de la corriente. Lo cual se explicará en las
características de esta subestación en temas más adelante.
Tipo
En este caso nos encontramos con una subestación de tipo intemperie la cual
como su nombre lo indica esta se encuentra en las afueras, y depende bastante
de las condiciones atmosféricas.

Es de un tipo fijo, esto se refiere a que donde se instala es donde se quedara

hecha por secciones y sin modificaciones aparentes una vez hecha de cierta
manera para su correcto funcionamiento.

Según su aislamiento
Tiene un tipo en especifico el cual es especial para sus exteriores y es el siguiente:

AIS: donde la aparamenta utiliza como elemento de aislamiento el aire. están

sujetas a condiciones meteorológicas, y este tipo de subestaciones utilizan mucha
superficie, al tener que mantener determinadas distancias de seguridad entre los
distintos elementos.

¿Qué significa la palabra aparamenta?

La aparamenta eléctrica, también conocida como aparellaje eléctrico, son el
conjunto de aparatos de conexión, soporte, mando, medida y protección, así como
a las conexiones, envolventes y soportes destinados a la producción, transporte,
distribución y transformación de la energía eléctrica.

¿En que zonas pueden estar ubicadas?

Pueden estar en zonas urbanas, en zonas industriales, residenciales o
específicas (fotovoltaica, eólica…).
Según su nivel de tensión que puede manejar
• Muy alta tensión: 400 y 220 kV
• Alta tensión: 132, 66 y 45 kV
• Media tensión: 20 y 15 kV

Características de esta subestación

Esta al ser una subestación intermediaria, o sea que sirve como un antes para
algún cambio de potencial, tiene ciertas características que la hacen un tanto muy
visible y fácil de reconocer, la cual se mencionara por puntos a continuación.

• La primer característica es la de sus enormes castillos con los que cuenta,

también conocidas como plataformas, en donde cuelgan los cables de
tensión.
• Suelen tener varias secciones muy bien planeadas como una especie de
protección en caso de accidentes.
• Cuenta con pararrayos situados en lugares específicos y muy bien aislados
con un aterrizaje a tierra.
• Al ser una subestación de tipo distribución de seguridad, se necesitan
varias puestas a tierra.
• Tiene paneles de control remotos y automáticos visibles
• Grandes cuchillas a la vista
• Como ultima característica esencial es que al ser distribuidora, es la de
menor riesgo hasta cierto punto, ya que no cuenta con componentes de
alto potencial eléctrico (A pesar de que cuenta con algunos estos no son
tan peligros)
Componentes de la subestación

• Transformador. Es una máquina eléctrica estática que transfiere

energía eléctrica de un circuito a otro conservando la frecuencia
constante, opera bajo el principio de inducción electromagnética y tiene
circuitos eléctricos que están enlazados magnéticamente y aislados
eléctricamente.

• Interruptor de potencia. Interrumpe y restablece la continuidad de un

circuito eléctrico. La interrupción se debe efectuar con carga o corriente
de corto circuito.

• Restaurador. Es un interruptor de aceite con sus tres contactos dentro

de un mismo tanque y que opera en capacidades interruptoras bajas.
Los restauradores están construidos para funcionar con tres
operaciones de recierre y cuatro aperturas con un intervalo entre una y
otra; en la última apertura el cierre debe ser manual, ya que indica que
la falla es permanente.

• Cuchillas fusibles. Son elementos de conexión y desconexión de

circuitos eléctricos. Tienen dos funciones: una como cuchilla
desconectador, para lo cual se conecta y desconecta, y otra como
elemento de protección. El elemento de protección lo constituye el
dispositivo fusible que se encuentra dentro del cartucho de conexión y
desconexión.

• Cuchillas desconectadores y cuchillas de prueba. Sirven para

desconectar físicamente un circuito eléctrico. Por lo general se operan
sin carga, pero con algunos aditamentos se puede operar con carga
hasta ciertos límites.

• Apartarrayos. Se encuentra conectado permanentemente en el

sistema, descarga la corriente a tierra cuando se presenta una
sobretensión de determinada magnitud. Su operación se basa en la
formación de un arco eléctrico entre dos explosores cuando se alcanza
el valor para el cual está calibrado o dimensionado.

• Transformadores de instrumento. Existen dos tipos:

transformadores de corriente (TC), cuya función principal es cambiar el
valor de la corriente en su primario a otro en el secundario; y
transformadores de potencial (TP), cuya función principal es transformar
los valores de voltaje sin tomar en cuenta la corriente. Estos valores
sirven como lecturas en tiempo real para instrumentos de medición,
control o protección que requieran señales de corriente o voltaje.
Imagen 4_Subestación (Sección)

• Barras, buses o cajas derivadoras

Son terminales de conexión por fase empleados para recolectar energía
eléctrica de los alimentadores entrantes y los distribuye a los alimentadores
salientes.

• Tableros de protección control y medición

Son gabinetes metálicos donde se ubican los relés de protección, los
dispositivos de control, alarmas, y medición.
El elemento protegido usualmente es una línea de transmisión de alta o
media tensión, un transformador de potencia, reactor, banco de
capacitores, barras, entre otros. Es capaz de automatizar cualquier proceso
industrial que lo necesite.
 Doble barra más barra de transferencia como serie de
conectado

Imagen 5_Conexión utilizada en la subestación

• Consta de doble juego de barras donde se conectan las líneas, y los

seccionadores by-pass a la barra de transferencia, que sirve para unir los
dos módulos eléctricamente.
• Se emplea en subestaciones de muy alta tensión (MAT), de 220 o 400 kV.
Resultados de la maqueta hecha

Imagen 6_Maqueta

• En esta fase de la maqueta se puede observar a grandes rasgos las

columnas donde van tendidos los cables de alta tensión, mediana o baja
tensión estos son colocados en paralelo según la dirección a donde será
redirigida la energía eléctrica, en este caso por medio de las flechas rojas
se señala la entrada y dirección de la salida.
 Imagen 7_Maqueta

• Aquí se aprecia ya la estructura del tendido de los cables de tension, la cual

esta secceconada, la entrada señalada con fechas verdes, y las salidas
con fechas rojas.
• Asi mismo se visualiza que estan tipo aterrizadas al suelo y estas son las
tierras señaladas con circulos azules
Imagen 8_Maqueta

• Cuchillas motorizadas y remotas encerradas en verde

• Transformador o base de control de entrada encerradas en naranja
• Puestas a tierra encerradas en negro
• Transformadores encerradas en rojo
• Cables de tensión señaladas en azul
• Apartarrayos encerradas en amarillo
• Cuchillas fusibles encerradas en morado
Posiciones de una Subestación de maniobra
Las subestaciones eléctricas están divididas en posiciones o módulos, de forma
que queden bien diferenciados. Se entiende por posición el conjunto de aparatos
de un mismo nivel de tensión que están relacionados con la protección y la
conservación de un elemento o equipo de la subestación.

Las principales posiciones son:

• Posición de Línea: Todos los elementos relacionados con una línea de la
subestación. Comprende la entrada o salida de cables (aéreos o
subterráneos), aparatos de corte (seccionadores o interruptores), aparatos
de medida (transformadores de intensidad y tensión) y elementos auxiliares
(bobinas de bloqueo, auto válvulas…)

• Posición de Barras: Elementos que realizan la conexión/aislamiento entre

posiciones de línea o de transformadores. Comprende seccionadores y
aparatos de medida como transformador de tensión. Para barras del lado
de baja tensión puede incluir servicios auxiliares, batería de condenadores,
etc.

• Posición del primario del transformador: elementos que se encuentran

antes del transformador. Comprende protección automática, medida (tramo
de intensidad) o protección frente a sobretensiones de tipo rayo. − Posición
del transformador: incluye el propio transformador, los aparatos de corte
(interruptor automático), de medida y otros auxiliares (pararrayos, etc).
Mantenimiento a una subestación eléctrica de maniobra

El mantenimiento preventivo ayudará minimizar las fallas de su subestación. El

mantenimiento preventivo a subestaciones se propone al menos una vez al año
con los siguientes alcances mínimos preventivos:
• Se realiza lubricación y verificación de las condiciones físicas de los
componentes del transformador.
• Se inspecciona y calibra las cámaras de seguridad de arqueo del sistema
seccionador.
• Se verifica cada aislador para constatar ausencia de estrellamiento.
• Se realizan pruebas y verificación a los sistemas de tierra inherentes al
gabinete y a los conos de alivio.
• Limpieza y reapriete de componentes.
• Limpieza interior y conexión del gabinete metálico de la subestación.
• Pruebas y medición al sistema de tierras de la subestación.

Imagen 9_Mantenimiento a una subestación

Pruebas primarias de mantenimiento de subestaciones
eléctricas
Los transformadores e interruptores de circuito son algunos de los componentes
más importantes en una subestación eléctrica. Con el tiempo y su continua
operación, estos comienzan a desgastarse, lo cual solo puede evitarse con
mantenimiento.

Los interruptores de circuito son analizados durante esta fase para identificar
alguna posible operación anormal. De encontrarse alguna, estos son sometidos a
un mantenimiento preventivo.

Algunos de los parámetros que se revisan incluyen el sincronismo de los polos,

condición de las bobinas, resistencia de los contactos, tiempo de apertura
y cierre, etc.
Pruebas en transformadores igualmente se llevan a cabo. Debido a que estas
máquinas experimentan un tremendo estrés térmico y de otras índoles, se
necesita de un mantenimiento de rutina para asegurar un buen desempeño. Este
incluye pruebas de resistencia del devanado y recuperación del voltaje,
observación del índice polarización y medición de la impedancia de
cortocircuito.

Pruebas secundarias de mantenimiento de subestaciones

eléctricas

Estas se realizan para asegurar que el esquema de protección provee el nivel

esperado de desempeño. Pruebas de inyección son llevados a cabo a
intervalos para evaluar los relés, devanado, paneles de protección y el
rendimiento de los equipos secundarios.
También pueden incluir pruebas de sobre corriente, distancia, frecuencia y
protecciones de voltaje, esquemas de recierre, etc. Esto es aparte de las
pruebas en el devanado, carga, polaridad y circuitos de protección y control.
Imagen 10_Mantenimiento a una subestación

Los equipos con tecnología de punta permiten realizar evaluaciones,

calibraciones, ajustes y limpieza donde sea necesario. Como parte del
mantenimiento de subestaciones eléctricas, estos pueden identificar partes
ineficientes o averiadas que requieran reemplazos a través de reparaciones en
sitio.

Cada dispositivo en una subestación requiere estrategias distintas. Implementar

las acciones adecuadas en el momento justo definirá los procedimientos as
seguir, basándose en las condiciones, confiabilidad y tiempos.

Un buen plan de esta naturaleza asegura una distribución confiable y reducción

de las fallas. Muchas de estas pueden ser detectadas durante el mantenimiento
de rutina, reduciendo el riesgo de tiempo de inactividad y previniendo problemas
futuros.
Conclusión General
En el trabajo anteriormente presentado logramos de alguna manera englobar una
investigación general de lo que es una subestación de maniobra abarcando en su
totalidad los puntos mas importantes para ver su notable presencia de esta en el
mundo, aprendiendo sus componentes y su valioso valor dentro de nuestro
ámbito, logrando aprender de mejor manera el como podemos llevar a cabo un
mantenimiento preventivo a estas, observando los riesgos que conlleva
manejarlas y así mismo ver cómo podemos manejarlas.

Bibliografía
Maniobra . (04 de 12 de 2020). Obtenido de Maniobra : https://coggle.it/diagram/W-
27SyXDNENIVdmL/t/subestaci%C3%B3n-el%C3%A9ctrica-de-maniobra

Subestaciones eléctricas. (12 de 02 de 2021). Obtenido de Subestaciones eléctricas:

https://www.tecsaqro.com.mx/blog/mantenimiento-de-subestaciones-electricas/
