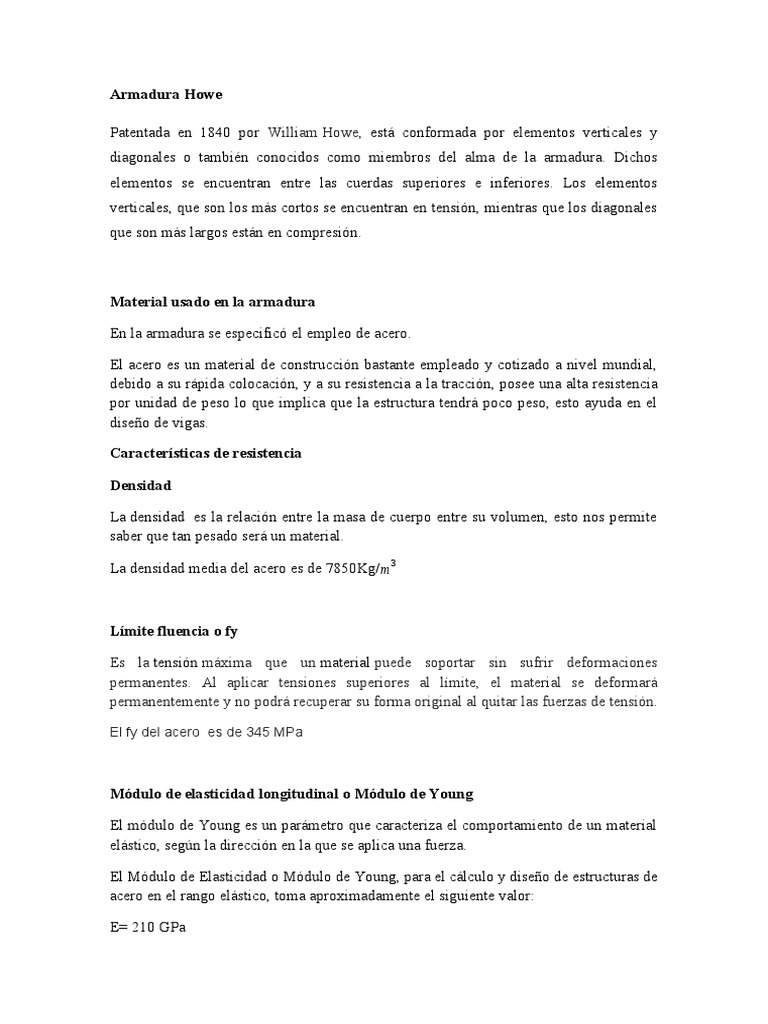

Armadura Howe

Patentada en 1840 por William Howe, está conformada por elementos verticales y

diagonales o también conocidos como miembros del alma de la armadura. Dichos
elementos se encuentran entre las cuerdas superiores e inferiores. Los elementos
verticales, que son los más cortos se encuentran en tensión, mientras que los diagonales
que son más largos están en compresión.

Material usado en la armadura

En la armadura se especificó el empleo de acero.

El acero es un material de construcción bastante empleado y cotizado a nivel mundial,

debido a su rápida colocación, y a su resistencia a la tracción, posee una alta resistencia
por unidad de peso lo que implica que la estructura tendrá poco peso, esto ayuda en el
diseño de vigas.

Características de resistencia

Densidad

La densidad  es la relación entre la masa de cuerpo entre su volumen, esto nos permite
saber que tan pesado será un material.

La densidad media del acero es de 7850Kg/m3

Límite fluencia o fy

Es la tensión máxima que un material puede soportar sin sufrir deformaciones

permanentes. Al aplicar tensiones superiores al límite, el material se deformará
permanentemente y no podrá recuperar su forma original al quitar las fuerzas de tensión.

El fy del acero  es de 345 MPa

Módulo de elasticidad longitudinal o Módulo de Young

El módulo de Young es un parámetro que caracteriza el comportamiento de un material

elástico, según la dirección en la que se aplica una fuerza.

El Módulo de Elasticidad o Módulo de Young, para el cálculo y diseño de estructuras de

acero en el rango elástico, toma aproximadamente el siguiente valor:

E= 210 GPa
Módulo de elasticidad transversal

También conocido como módulo de cizalla, es una constante elástica que caracteriza el

cambio de forma que experimenta un material elástico cuando se aplican esfuerzos
cortantes.

Guarda una relación fija con el módulo de elasticidad longitudinal y el coeficiente de

Poisson, según la siguiente expresión:

El módulo de elasticidad transversal del acero es 81000 MPa.

Coeficiente de Poisson

El coeficiente de Poisson es la razón entre la elongación longitudinal y a la deformación

transversal. También se puede calcular el coeficiente de Poisson a partir de los módulos
de elasticidad longitudinal y transversal, según la ecuación siguiente:

E
ν =      -   1
2   ·  G

Para el acero, toma el siguiente valor:

ν = 0,3

Coeficiente de conductividad térmica

Mide la cantidad de calor que atraviesa un metro cuadrado de material, de un metro de

espesor, en un segundo, cuando la diferencia de temperatura entre ambas caras paralelas
es de un grado.

W
El coeficiente de conductividad térmica del acero es de 47 a 58
(m∗K )
(vatios/metro*kelvin)

Expansión térmica

Los materiales modifican sus dimensiones al variar su temperatura, al aumentar la

temperatura aumenta la velocidad de las partículas internas del material, por lo que la
distancia de separación entre ellas se vuelve mayor

El coeficiente de expansión térmica del acero es 1,2 x 10−5 ° C−1

Elementos conforman la armadura

Cuerda superior: conjunto de elementos que forman la cabeza superior. Conformada por
cordones superiores o también llamados “par”, o nudos.

Cuerda inferior: conjunto de elementos que forman la cabeza inferior. Conformada por
“tirantes”, son barras horizontales usualmente trabajan a tracción, y cordones inferiores.

Montantes: Barras verticales dispuestas en el alma de la estructura.

Diagonales: Barras inclinadas dispuestas en el alma de la viga.

Nudos: Puntos de la estructura donde se unen miembros del alma(verticales y

diagonales) con las cuerdas superior e inferior.

Peralte: Barra vertical de mayor longitud ubicada en el vértice superior de la estructura,

brinda apoyo.

Panel: Porción de la armadura comprendida entre dos juntas consecutivas de la cuerda

superior.
