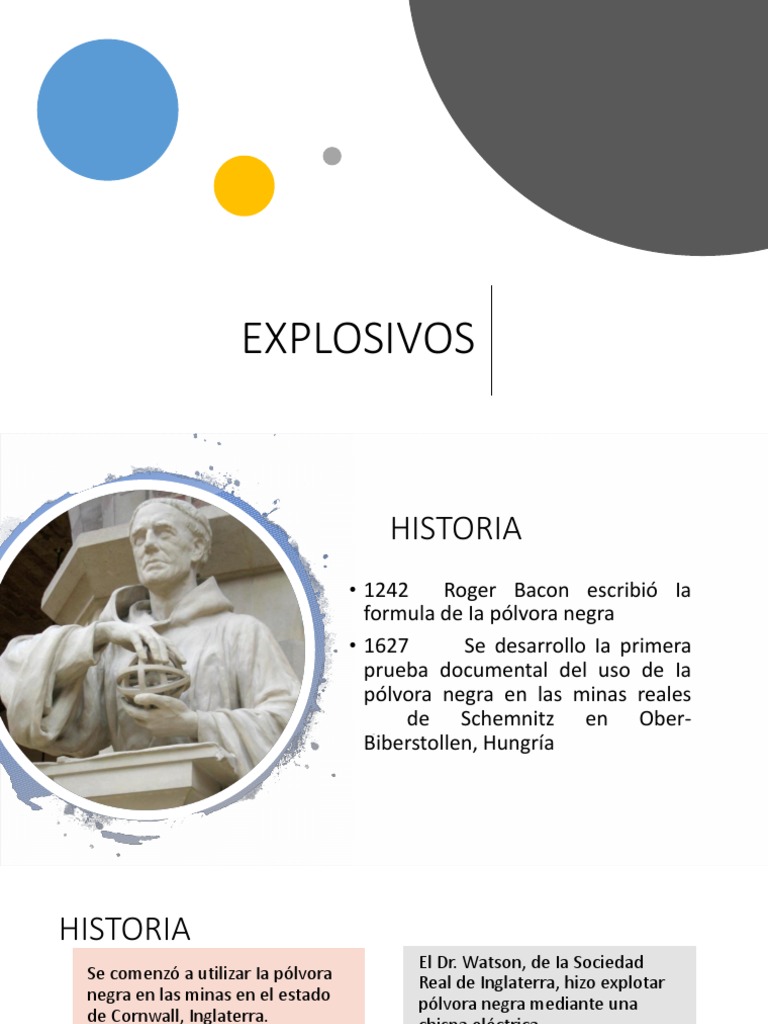

EXPLOSIVOS

HISTORIA
• 1242 Roger Bacon escribió Ia
formula de Ia pólvora negra
• 1627 Se desarrollo Ia primera
prueba documental del uso de Ia
pólvora negra en las minas reales
de Schemnitz en Ober-
Biberstollen, Hungría
HISTORIA
El Dr. Watson, de Ia Sociedad
Se comenzó a utilizar Ia pólvora
Real de Inglaterra, hizo explotar
negra en las minas en el estado
pólvora negra mediante una
de Cornwall, Inglaterra.
chispa eléctrica.

1696
1689 1745
Empleo de Ia pólvora negra en el
sector de la construcción de
caminos en Albula Suiza
1750 Benjamin Franklin mejoro la
demostración de Watson comprimiendo
Ia pólvora negra en un recipiente

1804 Eleuthere lrenee DuPont inicia

Ia producción comercial de Ia pólvora
negra en Wilmington, Delaware, USA

1830 El Dr. Robert Hare efectuó trabajos

para provocar explosiones con mezcla de
gases, para ello uso electricidad, conectando
alambres incandescentes a una batería de
alto amperaje que llamó "deflagrador'',
considerándose esta como la primera
maquina explosiva
• 1831 William Bickfor
desarrollo y patento "Ia mecha
de seguridad de mineros", esta
consistía en un corazón
continuo de pólvora negra fina
envuelto en yute acordonado
fuertemente y sumergido en
barniz caliente para que fuera
a prueba de agua.
• 1846 Ascanio Sobrero
profesor de Ia Universidad de
Turín, Italia, descubre la
"nitroglicerina”

La nitroglicerina causo mucha

sorpresa, ya que este explosive
podia hacer muchas veces y
mejor el trabajo de Ia pólvora
negra, no solo movía a Ia roca
sino también Ia rompía.
1866 Alfredo Nobel mezcló
nitroglicerina con diatomita para
hacer dinamita.

1867 Nobel no podía iniciar Ia

dinamita en forma confiable con
Ia mecha de seguridad de
pólvora negra, por lo que
después de realizar varios
experimentos, Nobel resolvió el
problema envolviendo el
fulminato de mercurio en
cápsulas de estaño (mas tarde de
cobre); Iogrando así un paso
importante para el desarrollo de
los explosivos modernos.
• 1867 Las propiedades explosivas del
nitrato de amonio fueron formal mente
utilizadas como "agente explosivo", su
aplicación inicial fue Ia de reemplazar
una porción de nitroglicerina para
concluirse como un ingrediente en Ia
dinamita
• 1895 H. Julius Smith introdujo
un tramo corto de mecha entre Ia carga
de ignición del fulminante de Ia pólvora
negra y Ia carga base. Este fue el origen de
los estopines eléctricos de retardo .
• 1935 El nitrato de amonio con un
sensibilizador era empacado en latas de
metal para resistir el agua, un cebo de
iniciación sensibilizado con TNT especial
fue necesario para iniciar este producto
relativamente insensible, pero con
características de seguridad en el manejo,
al no producir dolores de cabeza, así como
su bajo costo.
• 1940 Con las investigaciones que realizo
DuPont se generó un explosivo con nitrato
de amonio, que no contenía nitroglicerina
y consistía básicamente nitrato de
amonio, un espesador y un sensibilizador.
Estos productos no tuvieron auge
inicialmente porque el mercado de
entonces requería en su mayoría de
productos de diámetro pequeño y no se
contaba con un sensibilizador económico.
 LEY FEDERAL DE ARMAS DE
FUEGO Y EXPLOSIVOS

Ley publicada en el Diario Oficial

NORMATIVIDAD de la Federación el 11 de enero
de 1972

TEXTO VIGENTE Última reforma

publicada DOF 12-11-2015
• El control y vigilancia de las
actividades y operaciones
industriales y comerciales que se
realicen con armas, municiones,
explosivos, artificios y substancias
químicas, será hecho por la
Secretaría de la Defensa
Nacional.

Artículo 37.-
Artículo 37.-

• Los permisos específicos que se

requieran en estas actividades serán
otorgados por la Secretaría de la
Defensa Nacional con conocimiento
de la Secretaría de Gobernación y
sin perjuicio de las atribuciones que
competan a otras autoridades.
 III.- POLVORAS Y EXPLOSIVOS
Artículo 41.- Las
disposiciones de a).- Pólvoras en todas sus composiciones;
este título son
aplicables a todas
las actividades b).- Acido pícrico;
relacionadas con
las armas, objetos c).- Dinitrotolueno;
y materiales que
a continuación se d).- Nitroalmidones;
mencionan:
e).- Nitroglicerina;
 • f).- Nitrocelulosa: Tipo fibrosa, humectada
en alcohol, con una concentración de 12. 2%
de nitrógeno como máximo y con 30% de
solvente como mínimo. Tipo cúbica (densa-
pastosa), con una concentración del 12. 2%
de nitrógeno como máximo y hasta el 25%
de solvente como mínimo;
• g).- Nitroguanidina;
Artículo 41.- • h).- Tetril;
• i).- Pentrita (P.E.T.N.) o Penta Eritrita
Tetranitrada;
• j).- Trinitrotolueno;
• k).- Fulminato de mercurio;
• l).- Nitruros de plomo, plata y cobre;
 • m).- Dinamitas y amatoles;
• n).- Estifanato de plomo;
• o).- Nitrocarbonitratos
(explosivos al nitrato de
amonio);
• p).- Ciclonita (R.D.X.).
Artículo 41.-
• q).- En general, toda
substancia, mezcla o
compuesto con propiedades
explosivas.
Inciso adicionado DOF 08-02-
1985
 • a).- Iniciadores;
• b).- Detonadores;
• c).- Mechas de seguridad;
• d).- Cordones detonantes;
IV.- ARTIFICIOS • e).- Pirotécnicos.
• f).- Cualquier instrumento,
máquina o ingenio con aplicación
al uso de explosivos.
Inciso adicionado DOF 08-02-1985
 V.- SUBSTANCIAS QUIMICAS RELACIONADAS
CON EXPLOSIVOS
• a).- Cloratos;
• b).- Percloratos;
• c).- Sodio metálico;
• d).- Magnesio en polvo;
• e).- Fósforo.
• f).- Todas aquellas que por sí solas o combinadas sean
susceptibles de emplearse como explosivos. Inciso adicionado
DOF 08-02-1985
 I.- Generales, que se concederán a
negociaciones o personas que se
Artículo 42.- dediquen a estas actividades de
manera permanente;
Los permisos
II.- Ordinarios, que se expedirán en
específicos a cada caso para realizar operaciones

que se refiere mercantiles entre sí o con

comerciantes de otros países, a las

el artículo 37 negociaciones con permiso general

vigente, y
de esta Ley, III.- Extraordinarios, que se otorgarán
pueden ser: a quienes de manera eventual tengan
necesidad de efectuar alguna de las
operaciones a que este Título se
refiere.
FUNCIONAMIENTO, TIPOS Y CLASES DE
EXPLOSIVOS
 • Un explosivo es un
compuesto químico
o mezcla de
compuestos (unos
combustibles y otros
oxidantes), que
iniciados
debidamente, dan
lugar a una reacción
muy rápida y a una
gran producción de
calor (reaccion
Funcionamiento de los explosiva).
explosivos
Los principales componentes

Combustible Oxidante
Aceite Nitrato de amonio
Carbón Nitrato de sodio
Nitrato de calcio
Aluminio
TNT
Nitrato de amina
Nitroglicerina
 • Gases no tóxicos H20,
Gases que se producen C02, y N
• Gases tóxicos como el
CO, N02 y el N20;
en Ia mayoría de los
trabajos de ingeniera
civil el uso de los
explosivos es a cielo
abierto, y en el caso de
los trabajos en túneles
dichos gases se desechan
con ventilación,
usándose tubería a alta
presión para provocar su
salida al exterior
 La carga detonante actúa en
el medio circundante en dos
fases
Fase 1: del efecto de choque
de Ia explosión, produce en
el material un esfuerzo por
Ia onda, con una presión
inicial del orden de 105 a
106 kg/cm2

Fase 2: Ia presión de los

gases de los explosivos (del
orden de 104 kg/cm2)
empuja al material hacia
afuera del cráter
Para un correcto ocasionando una segunda
desintegración del material.
dimensionamiento de las cargas
se debe tener en cuenta:
Características Densidad o gravedad Específica
de los
explosivos Velocidad de detonación (VOD)
Presión de detonación
Presión de explosión
Energía
Potencia
Sensibilidad
Diametro critico
Sensitividad
Características Gases
de los
explosivos
Estabilidad

Resistencia al agua

Flamabilidad

Eficiencia

Compresión
Químicos Mecánicos Nucleares

Clases de explosivos
 DEFLAGRANTES
(velocidades de
descomposición
menores a 1000
m/s)
EXPLOSIVOS
QUÍMICOS
DETONANTES • Primarios (pueden detonar por medio
(velocidades de de una chispa, flama o impacto y son
usados normalmente en los iniciadores)
descomposición • Secundarios (requieren de una onda de
mayores a 1000 presión de gran magnitud para iniciar su
m/s) detonación)
Explosivos químicos
Deflagrantes Pólvora negra

Fulminato de
mercurio
Primarios
Acido de plomo

Dinamita
Detonantes

Emulsiones

Secundarios Agentes explosivos Hidrogeles

Slurries

Agentes explosivos
(anfos)
Dinamitas

• Es el término genérico que

cubre a los explosivos
sensibilizados con
nitroglicerina, es el tipo más
sensible de los productos
comerciales y se dejó de
fabricar hace poco más de 45
años
Dinamita Pura Trabajos superficiales

Amoniacal Canteras

Gelatinizada Exploración
sismográfica

Semigelatinizada Líneas subterranéas

Permisibles Minas de carbon

 Hidrogeles

Son una mezcla de Substituyeron a las

gelatinizador, un
sensibilizador explosivo o
no explosivo, nitrato de
amonio, nitrato de sodio y
agua.
dinamitas en el mundo, ya
que realizan el mismo
trabajo, sin riesgos y sin las
problemas ocasionadas par
Ia nitroglicerina.
 • Las emulsiones están formadas por
productos que intrínsecamente no son
sustancias explosivas, pero que
Emulsiones mezclados adecuadamente y con una
iniciación correcta, reaccionan como
explosivos de considerable
confiabilidad.
• Los " Slurries " son compuestos que no
llevan en su formación ningún producto
que sea de por si explosivo; únicamente,
estos productos, reaccionan de forma
explosiva en el momento en que se inician
con el detonador, cordón detonante o
cualquier iniciador.
• Este explosivo se comercializa en el
mercado nacional bajo el nombre de
emulgel.

Slurries (hidrogeles de nueva

generación)
 El nitrato de amonio mezclado con materiales
combustibles fue patentado en 1955 dando origen
al anfo (ammonium nitrate-fuel oil).

Agentes El agente explosivo es el de uso mas generalizado

explosivos en el mundo y si no fuera por su alto grado
higroscópico (o alta captación de humedad),
(anfos) acapararía virtualmente la totalidad del uso en el
mercado.
Como su nombre lo indica, el anfo (ammonium
nitrate-fuel oil), es una mezcla de nitrato de amonio
(grado industrial) en un 94,3% en peso y aceite
combustible (diésel) en un 5,7% en peso.
 Kg de material

es
ten lta

rin
s
ale
explosivo

as

n
bit ios

ea

lvo
sió
s
re
ion

ra
ha ific

sd

po
ér

te
ac
Ed

sf

ea

tre
rre
de a

vía

lín

en
ca
0 500 126 100 100 100 11
500 750 146 100 100 100 13
750 1000 160 100 100 100 14
Almacenamiento 1000 1250 170 100 100 100 15
de explosivos, 1250 1500 180 100 100 100 17
distancia mínima 1500 2000 200 100 100 100 18
(m) 2000 3000 230 100 100 100 20
3000 4000 250 100 100 100 23
4000 5000 260 100 100 100 25
5000 6000 270 117 100 100 26
6000 7000 275 122 100 100 27
7000 8000 285 127 100 100 28
8000 9000 295 132 100 100 30
 A cielo abierto
TIPO DE
VOLADURAS
Subterráneas

Subacuáticas
A cielo abierto

• Las canteras y bancos a

cielo abierto producen Ia
mayor parte de Ia roca
requerida para Ia
construcción e
industrias.
 • Cuando es necesario
romper y desplazar Ia
roca, para llevar a cabo
un proyecto de
construcción, se utilizan
técnicas de voladura
para este fin, el tamaño
y alcance de alguno de
estos proyectos pueden
ser enormes, tales
como los proyectos
hidroeléctricos o
sistemas de transporte
Subterráneas como el Metro.
Subacuáticas

• Las voladuras
subacuáticas se aplican
en diversos tipos de
obras tales como:
profundización y
construcción de puertos
y canales, excavación de
trincheras para Ia
instalación de
oleoductos, gasoductos y
cables de comunicación,
excavación para
cimentaciones de obras
civiles, etc
Es de suma importancia al planear Ia
explotación de un banco de material tomar
en cuenta los factores siguientes :
1.- Tipo de roca
2.- Tipo de explosivo
3.- Factor de carga
DISEÑO DE
4.- Geología estructural VOLADURAS
5.- Barrenación A CIELO
6.- Distribución de los explosivos en el
barreno ABIERTO
7.- Relación de explosivos
8.- Parámetros de voladuras
9.- Taco
10.- Retardos en voladuras
 • El comportamiento de las
1- Tipo de roca ondas provocadas por Ia
detonación de un explosivo
en un barreno es diferente
para cada tipo de roca. La
propagación de Ia onda es
más rápida en una roca
dura que en una roca
blanda.
• La composición de Ia roca
tiene gran influencia en Ia
fragmentación de Ia misma
y muchas rocas duras se
rompen con mayor
facilidad que una roca
suave
 Cada explosivo cuenta con
características propias como:

Densidad

2.-Tipo de velocidad de detonación,

explosivo
resistencia al agua,

energía disponible, etc.

 • Se define como Ia cantidad
3.-Factor de de explosivo utilizado para
carga fragmentar un metro cubico
de roca y se expresa en gr/m3
 4.-Geología estructural

La geología del material a fragmentar Las estructuras geológicas tales como

es el factor mas importante al
determinarse el diseño total de una
voladura. Hay muchas teorías que
relacionan Ia velocidad sónica y Ia
dureza de Ia roca, utilizadas para
determinar Ia cantidad de explosivo
requerida para quebrar el material
las fisuras, oquedades, fallas y
posición de los estratos juegan un
factor muy importante en los
resultados de una voladura, por lo
tanto se deben tomar las
precauciones pertinentes para
optimizar los resultados.
 el diámetro,

5.- Ia profundidad,
Barrenación
los factores el paralelismo,
a considerar
son: las plantillas de barrenación y

Ia sub-barrenacion
 Diámetro

la economía: Ia
tamaño de Ia
Ia altura del banco inversión inicial y
fragmentación
de material los costos de
requerida
operación
 Diámetros comunes

10.16 cm (4”) y 30.48 cm

6.35 cm (2.5 “) y 8.89 cm
(12”) para frentes de
(3.5”) para frentes de
explotación con altura
explotación no mayor a 12
mayor a 12 m y volúmenes
m de altura.
grandes de explotación.
• Son factores que
intervienen en Ia
homogeneidad de Ia
fragmentación de una
voladura.

Paralelismo entre barrenos y simetría

del patrón de barrenación
 La distribución de los barrenos dentro
plantilla de del área a volar es fundamental para
lograr que Ia roca se fragmente
barrenación adecuadamente y Ia distribución del
explosivo en toda Ia voladura sea el
pertinente
Tipos de plantilla
Cuadrada

Rectangular

Orificios alternados
(tresbolillo)
Plantilla cuadrada
Plantilla rectangular
Orificios alternados (tresbolillo)
 consiste en darle a Ia longitud de Ia
barrenación una sobrelongitud que no
deberá ser menor a un tercio del bordo y
a medida que las hileras se incrementen,
Sub- se deberá aumentar esta sobre-longitud
(comunmente llamada sub-barrenación).
barrenación Esto es necesario dado que el área
reducida para el movimiento de roca
opone mayor resistencia conforme a Ia
longitud hacia el bordo.
 diámetro de los barrenos
6.-Distribución
de los explosivos
en el barreno
factor más plantilla de barrenación
importante para
Ia fragmentación
adecuada del
material: Ia distribución individual del
explosivo en el barreno
 Regla empírica: se diseña Ia carga dentro del barreno
de tal forma que la mitad del total del alto explosivo
se encuentre localizada en el primer tercio del
barreno.
Distribución
de los Ia distribución del explosivo debe determinarse de
explosivos en acuerdo a las condiciones geológicas y a Ia dureza del
material que se este explotando.
el barreno
Debe tomarse en cuenta que Ia máxima energía
deberá localizarse en el fondo del barreno,
decreciendo gradualmente a medida que Ia columna
de explosivo se eleve hasta una profundidad
preestablecida para el taco.
Relación de explosivos
• La relación de explosivos se determina de acuerdo a las condiciones
del banco como son: geología estructural, humedad, dureza, etc;
pero puede variar en condiciones normales en una relación de alto
explosivo-agente explosivo dentro de un intervalos de 30-70 hasta 10-
90 de porcentaje en peso.
Es decir, que si en un barreno el total de explosivo a cargar es de 10 kg,
tomando Ia primera relación, 3 kg correspondería al alto explosivo y 7
kg al agente explosivo
 • B = BORDO ( m)
• E = ESPACIAMIENTO (m)
• L = LONGITUD DEL
BARRENO(m)
• H = ALTURA DEL BANCO (m)
• T = LONGITU DEL TAQUEO
(m)
• SB=SUB-BARRENACION (m)
• CC=CARGA DE COLUMNA
(Kg)
• CF=CARGA DE FONDO (Kg)
Parámetros de voladuras
 9.-Taco
La longitud que hay entre Ia
terminación de Ia carga explosiva
dentro de un barreno y el borde de
este, longitud que esta cubierta
por material (de preferencia
gravilla) con el propósito de evitar
el escape de energía y Ia presión
del explosivo al momento de Ia
detonación
10. Retardos
en voladuras
 • Bordo B= 30 D
• D= diámetro del barreno
• Espaciamiento E= 1.3 B
• Sub-barrenación SB=0.3 B
Relaciones • Taco T =0.9 B
entre • volumen de roca por barreno v= B*E*H*
parámetros • longitud efectiva del barreno LEC = L-T
• Carga de explosivo por metro CE/M=Ab*100*g ex
Ab= área transversal del barreno (cm2)
g ex= densidad del explosivo
• Carga explosiva por metro corregida
CEcr/m = Ab*100*Fd
Factor de densidad Fd=(gal *fp)+(gag*fp)
gal= densidad del alto explosivo
gag= densidad del agente explosivo
fp = factor de proporción
• Carga total de explosivo por barreno
TEB= LEC*CEcr/m
• Total de kg de alto explosivo por barreno
(ALEB)= TEB*fp
• Total de kg de agente explosivo por barreno (AGEB)= TEB - ALEB
