UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

FACULTAD DE CIENCIAS FISICAS

ESCUELA PROFESIONAL DE INGENIERIA MECANICA DE FLUIDOS

CURSO: AGUAS SUBTERRANEAS 2020 – I

PRACTICA DIRIGIDA DE MODELAMIENTO MATEMATICO DE AGUAS SUBTERRANEAS

APLICACIÓN DE MODELO MODFLOW v.6 CON MODELMUSE v.4

Por: MSc. Ing. Douglas Sarango Julca

1. La ubicación y configuración del área de estudio.

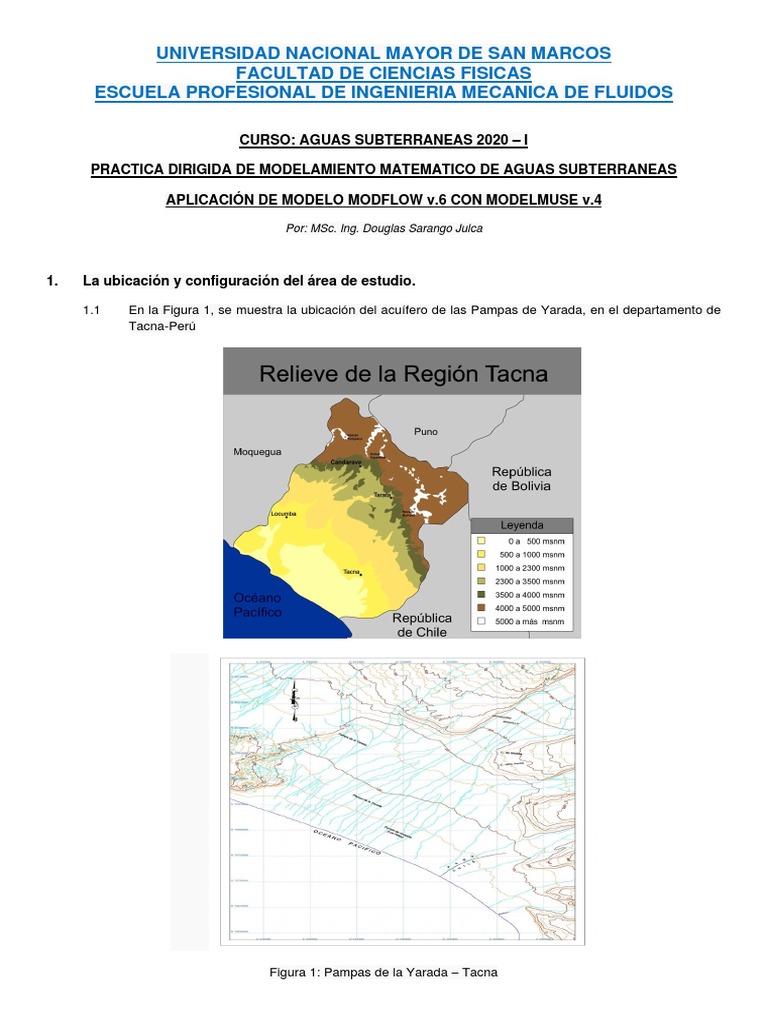

1.1 En la Figura 1, se muestra la ubicación del acuífero de las Pampas de Yarada, en el departamento de
Tacna-Perú

Figura 1: Pampas de la Yarada – Tacna

1.2 Se realizar la discretización del área del acuífero de las Pampas de la Yarada. planteandose una malla
compuesta por celdas cuadradas, ver Figura 2.

Figura 2: Discretización del acuífero de las Pampas de la Yarada – Tacna

1.3 Se considera como punto de origen de coordenadas el punto denominado: Xo, Yo = (1000 , 1000)

1.4 La malla o grilla de la zona de estudio del acuífero de las Pampas de la Yarada, estará formada por 20
columnas y 20 filas (Grilla cuadrada), de 20 m de ancho de columna y 20 m de ancho de fila.

1.5 Los estudio geofísicos y la estratigrafía de la zona de estudio del acuífero de las Pampas de la Yarada
indican que está compuesto por 4 capas (Layers), que son: Arenas / Gravas / arenas limosas /
arcillas

1.6 Así mismo se tiene que las condiciones de las 4 capas (Layers) antes mencionadas son las siguientes:
Confinado / Confinado / Confinado / Confinado

1.7 Los estudios de geofísica realizados en el área de estudio han dado como resultado que las 4 capas
(Layers) tienen los siguientes espesores (m): 20 / 15 / 25 / 10.

1.8 Se considera que toda el área de estudio de las Pampas de la Yarada tiene una altitud de 300 m., lo
cual será considerado como Model Top : 300 m.

1.9 De igual manera por el tipo de materiales que conforman la estratigrafía del área de estudio, se ha
considerado que las conductividades hidráulicas (K) de las 4 capas (Layers) son (m/s): 1e-4 / 1e-3 /
1e-5 / 1e-6

1.10 Se ha determinado que la Recarga por Precipitación en el área de estudio del acuífero de las Pampas
de la Yarada es de 50 mm/año.
 1.11 Se considera que la Evapotranspiración en el área de estudio del acuífero de las Pampas de la Yarada
es del orden de los 70 mm / año.
Se debe tener en cuenta: EVT superficie = Modelo_Top, Depth (profundidad) = 0.5
Siendo la elevación del EVP superficie = Model_Top – 0.5

1.12 Se ha considerado que en el área de estudio de las Pampas de la Yara, existe una Carga hidráulica
(potencial hidráulico) en la zona norte (CHD), ubicado en la malla (1,1) hasta la malla (20,1) de: 298 m.

1.13 Igualmente existe, en el área de estudio una Carga hidráulica (potencial hidráulico) en la zona sur
(CHD), ubicado en la malla (1,20) hasta la malla (20,20) de: 292 m.

1.14 Abarcando las mallas (12,15), (13,15), (14,15) y (15,15) del área de estudio de las Pampas de la Yara,
existe un Dren (D-1) de longitud 80 m. y conductancia = 0.01. Siendo la elevación del Dren =
Model_Top – 5

2. Se solicita dar respuesta a lo siguiente:

2.1 Elaborar el resumen de la información para poder elaborar el modelo conceptual y numérico respectivo.

2.2 Presentar y analizar el Balance Hídrico.

2.3 Presentar el plano de las cargas hidráulica

3. Se solicita adicionar al modelo elaborado del punto 1, lo siguiente:

3.1 Insertar en la malla (15,6) un Pozo (P-1) de explotación de agua subterránea de profundidad de 30 m.
(Model_Top – 30) y cuyo caudal de bombeo es de 50 l/s

3.2 Presentar y analizar el Balance Hídrico considerando el modelo total incluyendo lo mencionado en el
punto 3.1.

3.3 Presentar el plano de las cargas hidráulicas considerando lo expuesto el punto 3.1.

4. Se solicita adicionar al modelo elaborado en el punto 3, lo siguiente:

4.1 Insertar un Pozo (P-2) de profundidad de 35 m. (Model_Top – 35) y que está bombeando 45 l/s, ubicado
en la malla (6,18).

4.2 Insertar un Pozo (P-3) de profundidad de 25 m. (Model_Top – 25) y que está bombeando 60 l/s, ubicado
en la malla (8,3).

4.3 Insertar un Dren (D-2) de longitud 60 m. y conductancia = 0.01, ubicado en las mallas (5,9), (6,9) y (7,9).
Siendo la elevación del Dren = Model_Top – 5

4.4 Presentar y analizar el Balance Hídrico considerando el modelo total incluyendo lo mencionado en el
punto 4.1, 4.2 y 4.3.

4.5 Presentar el plano de las cargas hidráulicas considerando lo expuesto en el punto 4.4.
