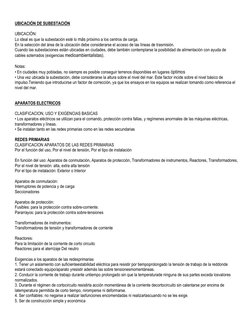

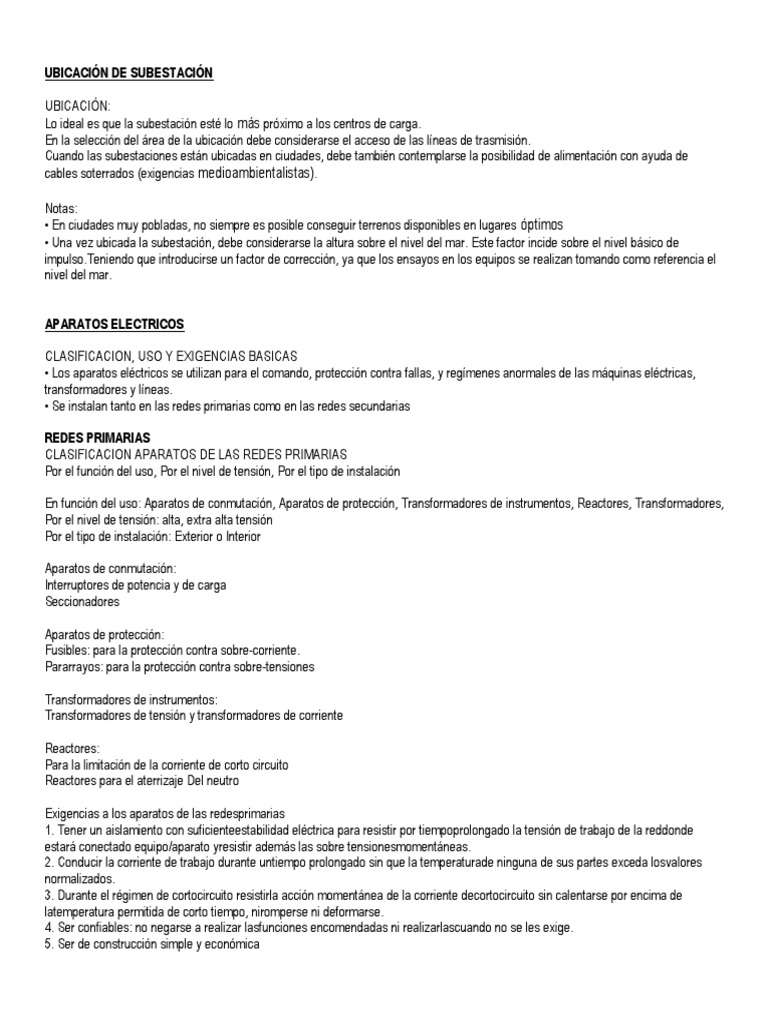

UBICACIÓN DE SUBESTACIÓN
UBICACIÓN:
Lo ideal es que la subestación esté lo más próximo a los centros de carga.
En la selección del área de la ubicación debe considerarse el acceso de las líneas de trasmisión.
Cuando las subestaciones están ubicadas en ciudades, debe también contemplarse la posibilidad de alimentación con ayuda de
cables soterrados (exigencias medioambientalistas).
Notas:
• En ciudades muy pobladas, no siempre es posible conseguir terrenos disponibles en lugares óptimos
• Una vez ubicada la subestación, debe considerarse la altura sobre el nivel del mar. Este factor incide sobre el nivel básico de
impulso.Teniendo que introducirse un factor de corrección, ya que los ensayos en los equipos se realizan tomando como referencia el
nivel del mar.
APARATOS ELECTRICOS
CLASIFICACION, USO Y EXIGENCIAS BASICAS
• Los aparatos eléctricos se utilizan para el comando, protección contra fallas, y regímenes anormales de las máquinas eléctricas,
transformadores y líneas.
• Se instalan tanto en las redes primarias como en las redes secundarias
REDES PRIMARIAS
CLASIFICACION APARATOS DE LAS REDES PRIMARIAS
Por el función del uso, Por el nivel de tensión, Por el tipo de instalación
En función del uso: Aparatos de conmutación, Aparatos de protección, Transformadores de instrumentos, Reactores, Transformadores,
Por el nivel de tensión: alta, extra alta tensión
Por el tipo de instalación: Exterior o Interior
Aparatos de conmutación:
Interruptores de potencia y de carga
Seccionadores
Aparatos de protección:
Fusibles: para la protección contra sobre-corriente.
Pararrayos: para la protección contra sobre-tensiones
Transformadores de instrumentos:
Transformadores de tensión y transformadores de corriente
Reactores:
Para la limitación de la corriente de corto circuito
Reactores para el aterrizaje Del neutro
Exigencias a los aparatos de las redesprimarias
1. Tener un aislamiento con suficienteestabilidad eléctrica para resistir por tiempoprolongado la tensión de trabajo de la reddonde
estará conectado equipo/aparato yresistir además las sobre tensionesmomentáneas.
2. Conducir la corriente de trabajo durante untiempo prolongado sin que la temperaturade ninguna de sus partes exceda losvalores
normalizados.
3. Durante el régimen de cortocircuito resistirla acción momentánea de la corriente decortocircuito sin calentarse por encima de
latemperatura permitida de corto tiempo, niromperse ni deformarse.
4. Ser confiables: no negarse a realizar lasfunciones encomendadas ni realizarlascuando no se les exige.
5. Ser de construcción simple y económica

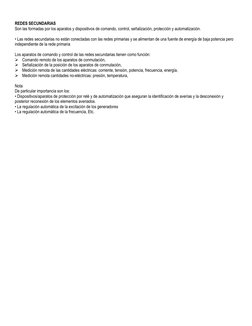

REDES SECUNDARIAS
Son las formadas por los aparatos y dispositivos de comando, control, señalización, protección y automatización.
• Las redes secundarias no están conectadas con las redes primarias y se alimentan de una fuente de energía de baja potencia pero
independiente de la rede primaria
Los aparatos de comando y control de las redes secundarias tienen como función:
Comando remoto de los aparatos de conmutación,
Señalización de la posición de los aparatos de conmutación,
Medición remota de las cantidades eléctricas: corriente, tensión, potencia, frecuencia, energía,
Medición remota cantidades no-eléctricas: presión, temperatura,
Nota
De particular importancia son los:
• Dispositivos/aparatos de protección por relé y de automatización que aseguran la identificación de averías y la desconexión y
posterior reconexión de los elementos averiados.
• La regulación automática de la excitación de los generadores
• La regulación automática de la frecuencia, Etc.
