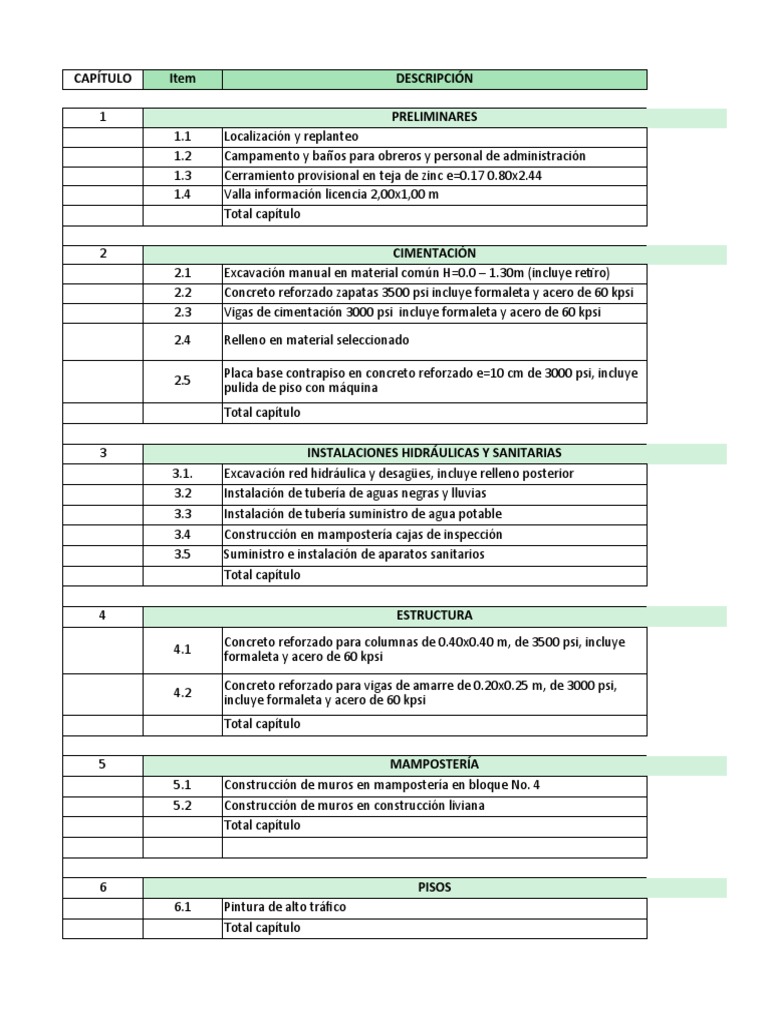

CAPÍTULO Item DESCRIPCIÓN

1 PRELIMINARES
1.1 Localización y replanteo
1.2 Campamento y baños para obreros y personal de administración
1.3 Cerramiento provisional en teja de zinc e=0.17 0.80x2.44
1.4 Valla información licencia 2,00x1,00 m
Total capítulo

2 CIMENTACIÓN
2.1 Excavación manual en material común H=0.0 – 1.30m (incluye retiro)
2.2 Concreto reforzado zapatas 3500 psi incluye formaleta y acero de 60 kpsi
2.3 Vigas de cimentación 3000 psi incluye formaleta y acero de 60 kpsi

2.4 Relleno en material seleccionado

2.5 Placa base contrapiso en concreto reforzado e=10 cm de 3000 psi, incluye
pulida de piso con máquina
Total capítulo

3 INSTALACIONES HIDRÁULICAS Y SANITARIAS

3.1. Excavación red hidráulica y desagües, incluye relleno posterior
3.2 Instalación de tubería de aguas negras y lluvias
3.3 Instalación de tubería suministro de agua potable
3.4 Construcción en mampostería cajas de inspección
3.5 Suministro e instalación de aparatos sanitarios
Total capítulo

4 ESTRUCTURA
Concreto reforzado para columnas de 0.40x0.40 m, de 3500 psi, incluye
4.1
formaleta y acero de 60 kpsi

Concreto reforzado para vigas de amarre de 0.20x0.25 m, de 3000 psi,

4.2
incluye formaleta y acero de 60 kpsi
Total capítulo

5 MAMPOSTERÍA
5.1 Construcción de muros en mampostería en bloque No. 4
5.2 Construcción de muros en construcción liviana
Total capítulo

6 PISOS
6.1 Pintura de alto tráfico
Total capítulo
7 CUBIERTAS IMPERMEABILIZACIÓN

7.1 Suministro e instalación de Flanches en lámina galvanizada Cal.20 - DS=30

cm

7.2 Suministro e instalación de canal en lámina galvanizada D=1.00 Cal.20

Suministro e instalación de tubería metálica estructural de 100 mm x 100

7.3
mm
7.4 Suministro e instalación de tejas tipo sandwich
Total capítulo

8 CARPINTERÍA METÁLICA Y MADERA

8.1 Suministro e instalación de puerta principal de acceso
8.2 Suministro e instalación de puertas interiores con sus respectivos marcos
Total capítulo

9 PINTURA

9.1 Pintura a tres manos para muros interiores incluye repello en mortero

9.2 Pintura a tres manos para exteriores

Total capítulo

10 OBRAS EXTERIORES
10.1 Parqueadero en gravilla
10.2 CONCRETO ESCOBEADO PARA ANDÉN H= 10 cm
10.3 Cerramiento con plantas decorativas
10.4 Adoquinado en zona peatonal
10.5 Bordillo prefabricado de confinamiento 1.500 psi
Total capítulo

11 ASEO Y VARIOS
11.2 Retiro de escombros y sobrantes
11.3 Aseo general
Total capítulo
UNIDAD

m²
Und
ml
Und

m³
m³
m³

m³

m²

m³
ml
ml
Und
Und

m³

m³

m²
m²

m²
ml

ml

kg

m²

Und
Und

m²

m²

m²
m²
m²
m²
ml

m³
m²
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 1
Localización y replanteo
1.1
UNIDAD DE MEDIDA: m² - Metro cuadrado
1. DESCRIPCION
Comprende la localización, trazado y replanteo, el cual debe realizarse a nivel horizontal y vertical de las áreas a construir del proyecto; las cuales las debe elaborar el contratista con
personal calificado, usando equipos de precisión adecuada, confiables y con buen mantenimiento, de forma que pueda ubicar cada sitio de la obra, construcciones, etc. Incluye
demarcación con pintura, líneas de razado, estacas, niveles de piso, libretas, planos y referencias.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Identificar ejes extremos del proyecto.
- Determinar como referencia planimétrica el sistema de coordenadas empleado en el levantamiento topográfico.
- Determinar como referencia altimétrica el BM empleado en el levantamiento topográfico.
- Verificar linderos, cabida del lote y aislamientos.

3. PROCEDIMIENTO DE EJECUCIÓN
- Localizacion de los ejes estructurales.
- Demarcacion e identificacion convenientemente de cada eje.
- Establecer y conservar los sistemas de referencia planimétrica y altimétrica.
- Establecer el nivel N = 0.00 arquitectónico para cada zona.
- Emplear nivel de precisión para obras de alcantarillado.
- Emplear nivel de manguera para trabajos de albañilería.
- Replantear estructura en piso superior.
- Replantear mamposterías, líneas de conformación y niveles de todos los elementos estructurales, arquitectónicos, urbanos y de instalaciones del proyecto.

4. ALCANCE
localización, trazado y replanteo, tanto a nivel horizontal como vertical de las áreas a construir del proyecto.
Revisión del trazado de los ejes estructurales, de acuerdo a los planos de localización.
Verificar la demarcación e identificación de cada eje.

5. MATERIALES
- Estacas de madera.
- Puntillas 2”.
- Pita nylon
- Esmalte sintético para señalización.

6. EQUIPOS Y HERRAMIENTAS
Herramientas menores.
7. DESPERDICIOS 8. MANO DE OBRA
Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m²) debidamente ejecutado y recibido a satisfacción por la interventoría. La medida será obtenida por cálculos realizados sobre planos
arquitectónicos. El valor será el precio unitario estipulado

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 1
Campamento y baños para obreros y personal de administración
1.2
UNIDAD DE MEDIDA: Und. - Unidad
1. DESCRIPCION
Construcción de campamento provisional de dieciocho metros cuadrados (18 m²) para manejo administrativo, de almacenamiento y operativo de la obra. Oficinas de personal
administrativo y técnico, oficinas para interventoría, servicios sanitarios para personal administrativo y de obra, depósito de materiales y equipos, cuartos para trabajadores y
subcontratistas.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Verificar la localización en la cual se va a ejecutar la actividad
- Verificar el estado del terreno

3. PROCEDIMIENTO DE EJECUCIÓN
- Estudiar localización de instalaciones y distribución de espacios.
- Prever áreas de futura excavación y construcción.
- Estudiar alternativas de construcción.
- Aprobar localización y distribución.
- Localizar y replantear en terreno.
- Ejecutar construcción, incluyendo instalaciones y placa de piso en caso de ser requerida.
- Asear y habilitar.

4. ALCANCE
Localización del sitio donde se construirá el campamento y los baños provisionales, cumplendo con normas de iluminación, ventilación, sanitarias y de seguridad. También se debe
umplir con condiciones de confort contra medio ambiente, luz solar, lluvias, etc. Además de rigidez, estabilidad y buen estado de los mismos.

5. MATERIALES
- Tabla chapa ordinario 0.25x3 m.
- Teja eternit No. 8
- Gancho eternit.
- Puntilla de 2" c.c
- Baño portátil
- Juego de portacandado de 3" y candado.

6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor para excavaciones
- Herramienta menor para albañilería
- Herramienta para instalaciones hidrosanitarias

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
El campamento de 18 m² se medirá en Unidad (Und) en su sitio, de acuerdo con los levantamientos topográficos, los niveles del proyecto y las adiciones o disminuciones de niveles
debidamente aprobadas por el Ingeniero residente. Su valor corresponde al precio unitario estipulado en el respectivo contrato.
El Constructor no será indemnizado por derrumbes, deslizamientos, alteraciones y en general por cualquier excavación suplementaria cuya causa le sea imputable. Las obras
adicionales requeridas para restablecer las condiciones del terreno o el aumento de la profundidad y de las dimensiones de la cimentación correrán por cuenta del Constructor.

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 1
Cerramiento provisional en teja de zinc e=0.17 0.80x2.44
1.3
UNIDAD DE MEDIDA: m2- Metro cuadrado
1. DESCRIPCION
Ejecución de cerramientos provisionales y perimetrales para facilitar el control del predio y las labores de obra.
El cerramiento deberá ser fácilmente desmontable para facilitar el ingreso de materiales.
Comprenden el suministro, transporte y colocación de cerramiento, en teja de zinc e=0.17 0.80x2.44 que sirve para un cerramiento provisional.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Estudiar y aplicar normas municipales sobre manejo del espacio público.
- Estudiar alternativas de accesos vehiculares y peatonales y localizarlas.
- Prever zonas de excavación.
- Despejar y establecer la zona donde va a ser instalado el cerramiento.

3. PROCEDIMIENTO DE EJECUCIÓN
- Excavar y fundir cimientos y empotrar los estacones de madera cada 1.5 metros.
- Instalar la malla o tela tipo zarán dispuesta en forma horizontal.
- Instalar puertas peatonales y vehiculares.
- Sostenimiento, mantenimiento y reparación del cerramiento durante todo el tiempo que dure la obra.
- Desmontar el cerramiento para entrega de la obra y resane de las perforaciones de acuerdo al material especificado en los planos arquitectónicos.

4. ALCANCE
Cerramiento de la parte exterior en teja de zinc e=0.17x0.80x2.44 con instalacion de puerta en teja de zinc para acceso vehicular y del personal. La localización de estos será
señalada por el ingeniero residente de acuerdo a la proyección de vías, a la posición de los accesos, de las obras existentes en el predio, de las redes de infraestructura y de las áreas
internas requeridas por la obra, evitando estorbos en la circulación de vehículos y peatones, o a los vecinos.
Dicho cerramiento tendrá un solo acceso, salvo en aquellos casos en que el Ingeniero residente autorice accesos adicionales de doble batiente por donde ingresará la maquinaria,
vehículos y el personal (siempre y cuando no interfiera con el desarrollo de las actividades constructivas o del funcionamiento normal del proyecto). El tamaño de dicha puerta será
determinado por el Contratista con el aval del ingeniero residente, teniendo en cuenta la maniobrabilidad, necesidades y requerimientos de la obra.

5. MATERIALES
- Teja de zinc e=0.17 0.80x2.44 m.
- baras de madera Ø 3” 3 m.
- Puntilla de 2" c.c.
- Alambre de amarrar.

6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor para albañilería

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
El cerramiento se medirá en metro lineal (ml) en su sitio, de acuerdo con los levantamientos topográficos, los niveles del proyecto y las adiciones o disminuciones de niveles
debidamente aprobadas por el Ingeniero residente. Su valor corresponde al precio unitario estipulado en el respectivo contrato.
El Constructor no será indemnizado por derrumbes, deslizamientos, alteraciones y en general por cualquier excavación suplementaria cuya causa le sea imputable. Las obras
adicionales requeridas para restablecer las condiciones del terreno o el aumento de la profundidad y de las dimensiones de la cimentación correrán por cuenta del Constructor.

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 1
Valla información licencia 2,00x1,00 m
1.4
UNIDAD DE MEDIDA: Und. - Unidad
1. DESCRIPCION
Suministro e instalación de valla informativa del proyecto, de dimensiones y forma especificadas por el constructor (2,00 x 1,00 m), atendiendo a la normatividad correspondiente y con
el contenido pertinente sobre la obra, objeto, áreas, licencia de construcción, entre otros. Para el cuerpo de la valla se utilizará lámina galvanizada calibre 22 con bordes doblados y
soldados o remachados en sus aristas sobre los ángulos de estructura de tal forma que se garantice la estabilidad y durabilidad de la valla en el transcurso de la obra. El izaje de la valla
se hará utilizando los sistemas de fijación determinados en los planos o según lo autorice la Interventoría. Nunca se fijará en los postes de alumbrado público o en los muros de las
culatas de las construcciones vecinas. Todas las superficies metálicas serán preparadas con un imprimante de tal forma que permita la adherencia necesaria entre el esmalte y el
elemento metálico. Las vallas deben ejecutarse en policromía. Por último se pintará con una base de fondo en esmalte tipo 1 para uso exterior con los colores determinados en el diseño,
una vez se haya fondeado y el esmalte haya secado, se procederá a la escritura con esmalte tipo 1 para uso exterior del color indicado en el diseño y con la leyenda exigida.
Deberá instalarse antes de iniciarse la construcción y deberá permanecer durante toda la obra.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Verificar Norma municipal sobre el contenido que debe incluirse en la valla.
- Verificar datos de la Licencia de construcción.
- Localizar el sitio adecuado con buena visibilidad desde las vías públicas.

3. PROCEDIMIENTO DE EJECUCIÓN
- Fabricación de la valla, estructura y contenido.
- Instalar en sitio y forma previamente determinada y aprobada por la Interventoría.
- Efectuar el mantenimiento necesario durante el período de la obra.
- Desmontar una vez entregada la infraestructura a los entes territoriales pertinentes.

4. ALCANCE
Materiales descritos en el numeral 10
Equipos y herramientas descritos en el numeral 11
Desperdicios y mano de obra Transporte dentro y fuera de la obra.
5. MATERIALES
Incluido en el costo del material.
- Valla informativa en lámina galvanizada de 2,0 x 4,0 mts.(inc/ estructura)
- Puntilla de 2" c.c
6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor para albañilería

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y se pagará por unidad (un) de valla debidamente impresa e instalada de acuerdo a los diseños y contenidos aceptados por la Interventoría.
El valor será el precio unitario estipulado dentro del contrato y su costo incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de Obra.
- Transporte dentro y fuera de la obra.

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 2
Excavación manual en material común H=0.0 – 1.30m (incluye retiro)
2.1
UNIDAD DE MEDIDA: m³ - Metro Cúbico
1. DESCRIPCION
Movimiento de tierras en volúmenes pequeños y a poca profundidad, necesarios para la ejecución de zapatas, vigas de amarre, vigas de cimentación y otros. Por regla general, se
realizan donde no es posible realizarlo por medios mecánicos. Incluye el corte, carga y retiro de sobrantes. Los sobrantes se depositarán únicamente en los botaderos autorizados por
la entidad competente del Municipio de San Diego

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Verificar el contenido de humedad del suelo para evitar posibles derrumbes
-Consultar y verificar recomendaciones del Estudio de Suelos.
- Consultar y verificar procesos constructivos del Proyecto Estructural.
-Corroborar la conveniencia de realizar la excavación por medios manuales.
- Verificar niveles y dimensiones expresados en los Planos Estructurales.
- Verificar plano del alineamiento y profundidad de las redes existentes.
- Estudio previo de las estructuras adyacentes para determinar y evitar los posibles riesgos que se puedan presentar por el trabajo.

3. PROCEDIMIENTO DE EJECUCIÓN
Se deberán emplear los procedimientos y equipos propuestos, sin embargo, se puede poner a consideración del contratante para su aprobación cualquier cambio que justifique un
menor aprovechamiento de su equipo y mejora en los programas de trabajo; pero en caso de ser aceptado no será motivo para que pretenda la revisión del precio unitario establecido
en el contrato.
Los trabajos comprenden las siguientes actividades:
- Coordinar los niveles de excavación con los expresados en los Planos tanto Arquitectónicos como Estructurales.
- Excavar progresivamente evaluando los niveles de cota negra por medio de escantillones e hilos en los paramentos de excavación.
- Evitar adiciones de tierra para restablecer niveles requeridos producidos por sobre excavaciones.
- Prever posibles alteraciones del terreno como derrumbes, deslizamientos ó sobre excavaciones.
- Evitar la alteración del subsuelo manteniendo secas y limpias las excavaciones.
- Cargar y retirar los sobrantes a los sitios botaderos debidamente autorizados.
- Verificar niveles finales para fundación.
- En los sitios en donde se requiera, se suministrarán, instalarán y mantendrán los elementos de contención temporales que garanticen la estabilidad de las excavaciones.
- Se deberá realizar el transporte dentro de la obra del material sobrante, hacia el sitio de acopio, para su posterior botada
4. ALCANCE

La excavacion se realizara manualmente, por lo cual no se necesitara maquinaria pesada ha expcion de la unidad transportadora para remover los materiales. Las excavaciones deben
tener las dimensiones especificadas en los planos de Construcción. Las excavaciones deben tener las dimensiones y niveles especificados en los planos estructurales (planos de
construcción).
5. MATERIALES
N/A

6. EQUIPOS Y HERRAMIENTAS
- Volqueta
- Carretilla
- Herramienta menor para excavación

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Los volúmenes de excavación se medirán en metros cúbicos (m³) en su sitio, de acuerdo con los levantamientos topográficos, los niveles del proyecto y las adiciones ó
disminuciones de niveles debidamente aprobadas por el Ingeniero de Suelos y la Interventoría. No se medirán ni se pagarán volúmenes expandidos.
El Constructor no será indemnizado por derrumbes, deslizamientos, alteraciones y en general por cualquier excavación suplementaria cuya causa le sea imputable. Las obras
adicionales requeridas para restablecer las condiciones del terreno ó el aumento de la profundidad y de las dimensiones de la cimentación correrán por cuenta del Constructor.
El valor del volumen excavado será el valor corresponde al precio unitario estipulado en el respectivo contrato e incluye:
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes internos
- Botada de material sobrante

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 2
Concreto reforzado zapatas 3500 psi incluye formaleta y acero de 60 kpsi
2.2
UNIDAD DE MEDIDA: m³ - Metro Cúbico
1. DESCRIPCION
Suministro, transporte y colocación de concreto reforzado de f’c=3.500 psi, para zapatas en aquellos sitios determinados dentro del proyecto estructural y en los planos. Incluye
transporte interno, colocación, protección y curado que se consideren necesarios para garantizar la correcta manejabilidad y resistencia de diseño. Con formaletería tipo camilla en
madera ordinaria, distanciadores, tacos de madera, alambre quemado para amarrar, clavos, bombas, vibradores y todo lo necesario para garantizar el correcto armado de la obra falsa
y vaciado de la mezcla, según diseño. Incluye suministro, figurado, amarre y colocación del acero de refuerzo de 60 kpsi para las zapatas en concreto reforzado según las
indicaciones que contienen los planos estructurales. Se incluye en esta actividad el alambre de amarrar.
Este refuerzo y su colocación se harán en conformidad con los diseños y detalles mostrados en los planos y lo indicado en la Norma Colombiana de Diseño y Construcción Sismo
Resistente, las normas vigentes y las indicaciones de la Interventoría.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar Cimentación en Planos Estructurales
- Verificar excavaciones.
- Verificar cotas de zapatas.
- Verificar excavación.
- Verificar localización y dimensiones.
- Replantear ejes, verificar niveles y localizar zapatas.

3. PROCEDIMIENTO DE EJECUCIÓN
Se deberán emplear los procedimientos y equipos propuestos, sin embargo, se puede poner a consideración del contratante para su aprobación cualquier cambio que justifique un
menor aprovechamiento de su equipo y mejora en los programas de trabajo; pero en caso de ser aceptado no será motivo para que pretenda la revisión del precio unitario establecido
en el contrato.
Los trabajos comprenden las siguientes actividades:
- Colocar y revisar refuerzo de acero.
- Colocar soportes y distanciadores para el refuerzo.
- Verificar refuerzos y recubrimientos.
- Verificar la distribución de refuerzo y la longitud de traslapo.
- Preparar formaletas verificando que esté limpia y libre de material suelto
- Colocar formaletas tipo camilla.
- Aplicar desmoldante en formaletería.
- Verificar plomos, alineamientos y dimensiones.
- Vaciar concreto progresivamente.
- Vibrar el concreto por medios manuales y mecánicos.
- Levantar y acodalar formaletas.
- Verificar plomos y dimensiones.
- Vaciar y vibrar el concreto.
- Desencofrar vigas.
- Curar concreto.
- Verificar niveles finales para aceptación.

4. ALCANCE

Ejecución de zapatas en concreto reforzado para cimentaciones en aquellos sitios determinados dentro del proyecto estructural y en planos

5. MATERIALES
- Concreto común de 3500 psi (21 MPa) Especificación particular No. 2.1 NSR 98
- Barras de acero de ½".
- Alambres de amarre.
- Soportes y distanciadores para el refuerzo
- Madera Ordinaria
- Formaletas tipo camillas.
- Puntillas de 2".
- ACPM

6. EQUIPOS Y HERRAMIENTAS
- Equipo para transporte horizontal y vertical del concreto.
- Equipo para vibrado del concreto.
- Equipo para vaciado del concreto.
- Carretilla
- Herramienta menor para albañilería

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO

Se medirá y se pagará por metro cubico (m3) de concreto premezclado de f'c = 3.500 PSI (21.1 MPa), vaciado en zapatas de base cuadrada debidamente ejecutadas y aceptadas por
la Interventoría, previa verificación de los resultados de los ensayos el cumplimiento de las tolerancias para aceptación y de los requisitos mínimos de acabados.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Diseño de mezclas del concreto.
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Alquiler, transporte, colocación y retiro de las formaleta tipo camilla, incluyendo el tratamiento de superficies, conservación en el sitio durante el tiempo requerido

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 2
Vigas de cimentación 3000 psi incluye formaleta y acero de 60 kpsi
2.3
UNIDAD DE MEDIDA: ml - Metro Lineal
1. DESCRIPCION

Suministro, transporte y colocación de concreto reforzado de f’c=3.000 psi, de vigas para cimentaciones en aquellos sitios determinados dentro del Proyecto estructural y en los
Planos. Incluye transporte interno, colocación, protección, curado y todos los aditivos que se consideren necesarios para garantizar la correcta manejabilidad y resistencia de diseño.
Con formaletería en madera ordinaria, tacos de madera, tablones, largueros, alambre quemado para amarrar, clavos, bombas, vibradores y todo lo necesario para garantizar el
correcto armado de la obra falsa y vaciado de la mezcla, según diseño. Incluye suministro, figurado, amarre y colocación del acero de refuerzo de 60 kpsi para las zapatas en
concreto reforzado según las indicaciones que contienen los planos estructurales. Se incluye en esta actividad el alambre de amarrar.
Este refuerzo y su colocación se harán en conformidad con los diseños y detalles mostrados en los planos y lo indicado en la Norma Colombiana de Diseño y Construcción Sismo
Resistente, las normas vigentes y las indicaciones de la Interventoría.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar Cimentación en Planos Estructurales
- Verificar excavaciones.
- Verificar cotas de cimentación.
- Verificar excavación.
- Verificar localización y dimensiones.
- Replantear ejes, verificar niveles y localizar vigas.

3. PROCEDIMIENTO DE EJECUCIÓN
Se deberán emplear los procedimientos y equipos propuestos, sin embargo, se puede poner a consideración del contratante para su aprobación cualquier cambio que justifique un
menor aprovechamiento de su equipo y mejora en los programas de trabajo; pero en caso de ser aceptado no será motivo para que pretenda la revisión del precio unitario establecido
en el contrato.
Los trabajos comprenden las siguientes actividades:
- Colocar y revisar refuerzo de acero.
- Colocar soportes y distanciadores para el refuerzo.
- Verificar refuerzos y recubrimientos.
- Verificar la distribución de refuerzo y la longitud de traslapo.
- Preparar formaletas verificando que esté limpia y libre de material suelto
- Colocar formaletas tipo camilla.
- Aplicar desmoldante en formaletería.
- Verificar plomos, alineamientos y dimensiones.
- Vaciar concreto progresivamente.
- Vibrar el concreto por medios manuales y mecánicos.
- Levantar y acodalar formaletas.
- Verificar plomos y dimensiones.
- Vaciar y vibrar el concreto.
- Desencofrar vigas.
- Curar concreto.
- Verificar niveles finales para aceptación.

4. ALCANCE
Ejecución de vigas en concreto reforzado para cimentaciones en aquellos sitios determinados dentro del proyecto estructural y en planos
5. MATERIALES
- Concreto común de 3000 psi Especificación particular No. 2.1 NSR 98
-Barras de acero de ⅜".
- Flejes de acero de ¼".
- Soportes y distanciadores para el refuerzo
- Madera Ordinaria
- Tacos de madera
- Tablones
- Largueros
- Alambre quemado para amarrar
- Clavos
- Puntilla de 2" c.c
- ACPM

6. EQUIPOS Y HERRAMIENTAS
- Equipo para transporte horizontal y vertical del concreto.
- Equipo para vibrado del concreto.
- Equipo para vaciado del concreto.
- Carretilla
- Herramienta menor para albañilería

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y se pagará por metro lineal (ml) de concreto, debidamente ejecutada y aprobada por el ingeniero residente. La medida será el resultado de cálculos realizados sobre los
planos estructurales. El valor será el precio unitario estipulado dentro del contrato

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 2
Relleno en material seleccionado
2.4
UNIDAD DE MEDIDA: m³ - Metro Cúbico
1. DESCRIPCION
En las zonas de fundaciones se deben realizar rellenos estructurales con el fin de alcanzar la cota requerida para la instalación del material de acabado final; lo cual se realizara con
material seleccionado proveniente de las excavaciones de las fundaciones.
Según el estudio de suelos, el material proveniente de las excavaciones podrá ser utilizado para rellenos, por lo tanto se utilizará en la ejecución de los trabajos con previa
autorización de la Interventoría; se rechazaran materiales que tengan presencia de arcillas expansivas, materia orgánica o material granular de tamaños mayores de 3”, escombros,
basuras, suelos con límite líquido mayor del 50%, o humedad que no permita la compactación adecuada.
Cuando ocurran lluvias, las zonas de trabajo deberán protegerse con plásticos o bordillos para evitar que se inunden, causen derrumbes o alteren propiedades de los materiales
reciente colocados. El relleno se hará sobre superficies limpias y libres de escombros, humedales, raíces o materiales degradables. Las capas se colocaran en orden sucesivo de 15 cm
de espesor máximo y cada una de ellas compactada al porcentaje indicado por el asesor de suelos.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar y verificar recomendaciones del Estudio de Suelos y de los Planos Estructurales.
- Verificar condiciones y niveles del terreno sobre el que se aplicará el relleno.
- Comprobar que el material escogido cumple con las especificaciones previstas en cuanto a calidad, gradación y limpieza.
- Determinar y aprobar métodos de compactación, especificando el tipo de equipos a utilizar de acuerdo con las condiciones del terreno y la magnitud del relleno.
- Verificar que los métodos de compactación no causen esfuerzos indebidos a ninguna estructura ni produzcan deslizamientos del relleno sobre el terreno donde se coloque.
- Garantizar suministro de agua y proveer equipos eficientes para riego.
- Retiro de las formaletas utilizadas en la fundida de zapatas y vigas de cimentación.

3. PROCEDIMIENTO DE EJECUCIÓN
- Consultar y verificar los procesos constructivos contenidos en el Proyecto Estructural.
- Determinar el tipo de equipos mecánicos a emplear.
- Verificar los niveles de cota.
- Llenar progresivamente compactando y garantizando estabilidad.
- Determinar mediante autorización escrita del Ingeniero de Suelos, las cotas finales de lleno.
- Evitar la alteración del subsuelo manteniendo secos y limpios los rellenos realizados
- Cargar y retirar los sobrantes a botaderos debidamente autorizados.
- Verificar niveles finales para cimentación.

4. ALCANCE

Ejecución del relleno de forma manual, utilizando material seleccionado de la excavación, llenado todas las brechas que quedaron luego de la fundida de zapatas y vigas de
cimentación, en concreto reforzado para cimentaciones, en aquellos sitios determinados dentro del proyecto estructural y en planos. Compactando cada capa de quince centimetros
(15 cm) con compactador tipo canguro y tipo rana, hasta alcanzar un porcentaje de compactación adecuado e indicado en el ensayo Proctor modificado.

5. MATERIALES
N/A

6. EQUIPOS Y HERRAMIENTAS
- Herramientas menores.
- Compactador tipo canguro.
- Compactador tipo rana.
- Carretilla.

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y se pagará por metros cúbicos (m³) de rellenos compactados; el cálculo se hará con base en los levantamientos topográficos realizados antes y después de la ejecución de
la actividad.
El pago se hará de acuerdo con los precios unitarios establecidos en el contrato e incluye:
- Equipos descritos en el numeral 6.
- Desperdicios.
- Mano de obra.
- Transportes dentro de la obra.

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 2
Placa base contrapiso en concreto reforzado e=10 cm de 3000 psi, incluye malla geotextil
2.5
UNIDAD DE MEDIDA: m² - Metro Cuadrado
1. DESCRIPCION

Esta actividad se refiere a construcción de una placa de contrapiso en concreto de 3000 PSI, e=10 cm como soporte del acabado de piso final donde los planos estructurales y
arquitectónicos así lo indiquen. Esta se construirá sobre el suelo existente y la base de relleno compactado. Se debe colocar una malla geotextil, protección del acero y para facilidad
del proceso constructivo.
Con anterioridad a su vaciado se fijaran las bases y posteriormente se vaciaran alternadamente los recuadros (en tablero de ajedrez), teniendo presente que el acabado se realizara el
mismo día cuando se haya iniciado el fraguado, por ser concreto a la vista, se pulirá con llana o paleta hasta que presente una superficie uniforme y cuidando de orientar las
pendientes. Incluye suministro y colocación de malla electrosoldada según las indicaciones que contienen los planos estructurales.
Este refuerzo y su colocación se harán en conformidad con los diseños y detalles mostrados en los planos y lo indicado en la Norma Colombiana de Diseño y Construcción Sismo
Resistente, las normas vigentes y las indicaciones de la Interventoría.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar Estudio de Suelos.

- Verificar niveles y pendientes.

3. PROCEDIMIENTO DE EJECUCIÓN

- Verificar excavaciones.
- Verificar cota de sustento placa.
- Verificar estabilidad de la base granular compactada.
- Verificar localización y dimensiones.
- Instalar malla geotextil.
- Colocar malla electrosoldada .
- Colocar soportes y espaciadores para el refuerzo.
- Verificar refuerzo y recubrimientos.
- Fijación de bases.
- Determinación de juntas de construcción y dilatación.
- Verificar plomos, alineamientos y dimensiones.
- Vaciar concreto progresivamente.
- Vibrar el concreto por medios manuales y mecánicos.
- Curar concreto.
- Verificar niveles finales para aceptación.
4. ALCANCE

Ejecución del relleno de forma manual, utilizando material seleccionado de la excavación, llenado todas las brechas que quedaron luego de la fundida de zapatas y vigas de
cimentación, en concreto reforzado para cimentaciones, en aquellos sitios determinados dentro del proyecto estructural y en planos. Compactando cada capa de quince centimetros
(15 cm) con compactador tipo canguro y tipo rana, hasta alcanzar un porcentaje de compactación adecuado e indicado en el ensayo Proctor modificado.

5. MATERIALES

- Distanciadores.
- Concreto de 3.000 PSI (21.0 Mpa) tipo normal aprobado por la Interventoría.
- Puntilla común de 3”
- Alambre de amarrar
- ACPM
- Malla electrosoldada D-131
- Tablones
- Largueros

6. EQUIPOS Y HERRAMIENTAS

- Equipo para transporte horizontal

- Equipo para vibrado del concreto.
- Equipo para vaciado del concreto.
- Carretilla
- Herramienta menor

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m2) de placa de piso en concreto de f'c = 3.000 PSI (21.0 MPa), debidamente ejecutados y recibidos a satisfacción por la Interventoría,
previa verificación de los resultados de los ensayos, el cumplimiento de las tolerancias para aceptación.
El valor será el precio unitario estipulado dentro del contrato e incluye:
'- Diseño de mezclas del concreto.
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Elaboración, colocación y retiro de las formaletas; incluyendo el tratamiento de superficies.
- Costos por preparación de la superficie o el sitio de vaciado.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 3
Excavación red hidráulica y desagües, incluye relleno posterior
3.1
UNIDAD DE MEDIDA: m³ - Metro Cúbico
1. DESCRIPCION

En este ítem se considerarán las excavaciones de detalle para las diferentes instalaciones de suministro de agua potable, hidrosanitarias y desagüe. Éstas deberán realizarse
exactamente de acuerdo con las líneas y pendientes establecidas. Una vez tendida la red de tuberías hidráulicas, se deben realizar rellenos con material seleccionado, con el fin de
alcanzar la cota requerida para la instalación del material de acabado final.
Según el estudio de suelos, el material proveniente de las excavaciones podrá ser utilizado para rellenos, por lo tanto se utilizará en la ejecución de los trabajos con previa
autorización de la Interventoría; se rechazaran materiales que tengan presencia de arcillas expansivas, materia orgánica o material granular de tamaños mayores de 3”, escombros,
basuras, suelos con límite líquido mayor del 50%, o humedad que no permita la compactación adecuada.
Cuando ocurran lluvias, las zonas de trabajo deberán protegerse con plásticos o bordillos para evitar que se inunden, causen derrumbes o alteren propiedades de los materiales
reciente colocados. El relleno se hará sobre superficies limpias y libres de escombros, humedales, raíces o materiales degradables. Las capas se colocaran en orden sucesivo de 15 cm
de espesor máximo y cada una de ellas compactada al porcentaje indicado por el asesor de suelos

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar y verificar recomendaciones del Estudio de Suelos.

- Consultar y verificar procesos constructivos del Proyecto.
- Corroborar la conveniencia de realizar la excavación por medios manuales.
- Verificar plano del alineamiento y profundidad de las redes existentes.
- Verificar niveles, trazados y dimensiones de las brechas, expresadas en los planos Hidráulicos

3. PROCEDIMIENTO DE EJECUCIÓN
- Estas excavaciones se deben realizar por medios manuales de modo que no alteren las condiciones del suelo.
- Coordinar los niveles de excavación con los expresados dentro de los Planos Hidrosanitarios.
- Excavar progresivamente evaluando los niveles de cota negra por medio de escantillones e hilos en los paramentos de excavación.
- Evitar adiciones de tierra para restablecer niveles requeridos producidos por sobre excavaciones.
- Prever posibles alteraciones del terreno como derrumbes, deslizamientos ó sobre excavaciones.
- Evitar la alteración del subsuelo manteniendo secas y limpias las excavaciones.
- Cargar y retirar los sobrantes a los sitios donde se requiera para llenos o a los botaderos debidamente autorizados.
- Verificar niveles finales para la ubicación de las tuberias.
- En los sitios en donde se requiera, se suministrarán, instalarán y mantendrán los elementos de contención temporales que garanticen la estabilidad de las excavaciones.
Una vez tendida la red de tuberías hidrosanitarias, de suministro de agua potable y desagüe, se realizarán las siguientes actividades:
- Comprobar que el material escogido cumple con las especificaciones previstas en cuanto a calidad, gradación y limpieza.
- Determinar y aprobar métodos de compactación, especificando el tipo de equipos a utilizar de acuerdo con las condiciones del terreno y la magnitud del relleno.
- Verificar que los métodos de compactación no causen esfuerzos indebidos a ninguna estructura ni produzcan deslizamientos del relleno sobre el terreno donde se coloque.
- Garantizar suministro de agua y proveer equipos eficientes para riego.
- Retiro de las formaletas utilizadas en la fundida de zapatas y vigas de cimentación.

4. ALCANCE

Ejecución de las excavaciones para colocar la red de tuberías hidráulicas y desagües, relleno de forma manual, utilizando material seleccionado de la excavación, llenado todas las
brechas que quedaron luego de la colocación de la red de suministro de agua potable, hidrosanitarias y desagüe, en aquellos sitios determinados dentro del proyecto estructural y en
planos. Compactando cada capa de quince centimetros (15 cm) con compactador tipo canguro y tipo rana, hasta alcanzar un porcentaje de compactación adecuado e indicado en el
ensayo Proctor modificado.

5. MATERIALES
N/A
6. EQUIPOS Y HERRAMIENTAS
- Volqueta
- Carretilla
- Herramienta menor para excavación
- Compactador tipo canguro.
- Compactador tipo rana.

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO

Los volúmenes de excavación se medirán en metros cúbicos (m³) en su sitio, de acuerdo con los levantamientos topográficos, los niveles del proyecto y las adiciones ó disminuciones
de niveles debidamente aprobadas por el Ingeniero de Suelos y la Interventoría. No se medirán ni se pagarán volúmenes expandidos.
El Constructor no será indemnizado por derrumbes, deslizamientos, alteraciones y en general por cualquier excavación suplementaria cuya causa le sea imputable. Las obras
adicionales requeridas para restablecer las condiciones del terreno ó el aumento de la profundidad y de las dimensiones de la cimentación correrán por cuenta del Constructor.
El valor del volumen excavado será el valor corresponde al precio unitario estipulado en el respectivo contrato e incluye:
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes internos
- Botada de material sobrante

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 3
Instalación de tubería de aguas negras y lluvias
3.2
UNIDAD DE MEDIDA: ml - Metro Lineal
1. DESCRIPCION

Ejecución de instalaciones de tubería de aguas negras para el proyecto siguiendo las indicaciones y especificaciones contenidas en el respectivo proyecto.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar NTC 1500

- Consultar Planos de Instalaciones Hidrosanitarias.
- Consultar y cumplir con especificaciones y reglamentos de la Empresa de Acueducto y Alcantarillado de San Diego, Cesar.
- Consultar especificaciones y recomendaciones del diseñador

3. PROCEDIMIENTO DE EJECUCIÓN

- Localizacion por medio de planos de diseño estructural de la tuberia existente para la red.
- Asegurar el acceso para la posterior instalacion de tuberia.
- Cerrar registro de control principal del lote.
-Ubicar el punto y lugar de las valvulas.
- Medir la longitud que ocupara la tuberia.
- Limpieza de excavacion
- Ubicar niveles y pendientes para la tubería
- Colocacion de tuberia
- Dejar pases, en los sitios donde sea necesario atravesar vigas de cimentación, en tuberías de mayor diámetro ó recubrir la tubería con material blando que la proteja y aísle de los
esfuerzos estructurales.
- Consultar la colocación de estos pases con el ingeniero calculista y aprobar por el interventor.

- Prever para las tuberías subterráneas en zonas vehiculares una profundidad mínima de 100 centímetros.
- Cumplir, durante todo el proceso de instalación con las recomendaciones contenidas en los catálogos de los fabricantes. - Cumplir con lo determinado y regulado por la norma NSR-
98 y por la RAS 2010.
- Cumplir con todas las especificaciones dadas por el diseñador.

4. ALCANCE
Suministro e instalación la red de tuberías de aguas negras y desagües. Incluye prueba de desagües: Se deberá hacer pruebas de estanqueidad, taponando en el extremo inferior,
llenándolo con agua durante 12 horas como mínimo y verificando que el nivel permanezca constante. En caso de presentarse fugas en la tubería, accesorios ó unión de tubo con
accesorio, este deberá desmontarse y reemplazarse por una nueva, para luego repetir la operación de prueba. Las bajantes y redes colgantes de desagües se llenarán paralelamente con
su prolongación y no se desocuparán hasta tanto no se hayan terminado la mampostería y los revoques.

5. MATERIALES
-Tubería PVC sanitaria, Ø4".
- Uniones Ø4".
- Codos Ø4".
- Reductores de Ø4" a Ø3".
- Reductores de 4 a 2 1/2".
- T Ø3".
- Sifón Ø2½"
- Sifón Ø3"
-T Ø2½
-Codos Ø2½".
- Accesorios.
- Soldaduras, impiadores, removedores, etc.

6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor plomería.
- Equipo para instalaciones hidráulicas y sanitarias

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO

Se medirá y pagará la instalación por metro lineal (ml) después de ser revisada, realizar las pruebas y ser aprobadas por la Interventoría, el valor de los accesorios está incluido en el
costo
La medida se calculará sobre los Planos de Instalaciones Hidráulicas y Sanitarias.
El costo incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transporte dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 3
Instalación de tubería suministro de agua potable
3.3
UNIDAD DE MEDIDA: ml - Metro Lineal
1. DESCRIPCION

Ejecución de instalaciones de tubería de suministro de agua potable para el proyecto siguiendo las indicaciones y especificaciones contenidas en el respectivo proyecto.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar NTC 1500

- Consultar Planos de Instalaciones Hidrosanitarias.
- Consultar y cumplir con especificaciones y reglamentos de la Empresa de Acueducto y Alcantarillado de San Diego, Cesar.
- Consultar especificaciones y recomendaciones del diseñador

3. PROCEDIMIENTO DE EJECUCIÓN

- Localizacion por medio de planos de diseño estructural de la tuberia existente para la red.
- Asegurar el acceso para la posterior instalacion de tuberia.
- Cerrar registro de control principal del lote.
-Ubicar el punto y lugar de las valvulas.
- Medir la longitud que ocupara la tuberia.
- Limpieza de excavacion
- Ubicar niveles y pendientes para la tubería
- Colocacion de tuberia
- Dejar páses en los sitios donde sea necesario atravesar vigas de cimentación, en tuberías de mayor diámetro ó recubrir la tubería con material blando que la proteja y aísle de los
esfuerzos estructurales.
- Consultar la colocación de estos pases con el ingeniero calculista y aprobar por el interventor.

- Prever para las tuberías subterráneas en zonas vehiculares una profundidad mínima de 100 centímetros.
- Cumplir, durante todo el proceso de instalación con las recomendaciones contenidas en los catálogos de los fabricantes. - Cumplir con lo determinado y regulado por la norma NSR-
98 y por la RAS 2010.
- Cumplir con todas las especificaciones dadas por el diseñador.

4. ALCANCE
Suministro e instalación la red de tuberías de suministro de agua potable. Incluye instalación de medidor, válvulas y cheques. Se deberá hacer pruebas de estanqueidad, taponando en
el extremo inferior, llenándolo con agua durante 12 horas como mínimo y verificando que el nivel permanezca constante. En caso de presentarse fugas en la tubería, accesorios ó unión
de tubo con accesorio, este deberá desmontarse y reemplazarse por una nueva, para luego repetir la operación de prueba.

5. MATERIALES

-Tubería PVC Ø1/2"

- T, ؽ".
-Adaptadores machos, ؽ".
- Uniones, Ø1/2".
- Codos. Ø1/2"
- Soldaduras, limpiadores, removedores, etc.

6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor plomería.
- Equipo para instalaciones hidráulicas y sanitarias

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará la instalación por metro lineal (ml) después de ser revisada, realizar las pruebas y ser aprobadas por la Interventoría, el valor de los accesorios está incluido en el
costo
La medida se calculará sobre los Planos de Instalaciones Hidráulicas y Sanitarias.
El costo incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transporte dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 3
Construcción en mampostería cajas de inspección
3.4
UNIDAD DE MEDIDA: Und. - Unidad
1. DESCRIPCION

Este Item se refiere a la construcción de las cajas de inspección especificadas por el diseñador para el proyecto siguiendo las indicaciones y especificaciones contenidas en el
respectivo proyecto.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar NTC 1500

- Consultar Planos de Instalaciones Hidrosanitarias.
- Consultar y cumplir con especificaciones y reglamentos de la Empresa de Acueducto y Alcantarillado de San Diego, Cesar.
- Consultar especificaciones y recomendaciones del diseñador

3. PROCEDIMIENTO DE EJECUCIÓN

- Localizacion por medio de planos de diseño estructural de la tuberia existente para la red.
- Asegurar el acceso para la posterior instalacion de tuberia.
- Ubicar niveles
- Construcción en mampostería
- Paredes vaciadas en concreto pobre de 2000 psi (14 MPa).
- Cañuelas en revoque esmaltado.
- Tapas de concreto reforzado -
- Cumplir, durante todo el proceso de instalación con las recomendaciones contenidas en los catálogos de los fabricantes.
- Cumplir con lo determinado y regulado por la norma NSR-98 y por la RAS 2010.
- Cumplir con todas las especificaciones dadas por el diseñador.

4. ALCANCE

Construcción en mampostería de dos cajas de inspección, que serán de 0.50m x 0.50m interior, con una profundidad de 1.00m y 0.60m, respectivamente.
Recubiertas en concreto pobre y con tapas en concreto reforzado.

5. MATERIALES
- Ladrillo Tolete 25x11x7 cm.
- Varilla 3/8"
- Cemento UG.
- Arena de peña
- Gravilla-mixto 1/4"

6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor albañilería.
7. DESPERDICIOS 8. MANO DE OBRA
Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y se pagará por unidad (un) de caja de inspección debidamente instalada de acuerdo a los diseños y contenidos aceptados por la Interventoría.
El valor será el precio unitario estipulado dentro del contrato y su costo incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de Obra.
-Transporte dentro y fuera de la obra

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 3
Suministro e instalación de aparatos sanitarios
3.5
UNIDAD DE MEDIDA: Und. - Unidad
1. DESCRIPCION

Se refiere al suministro, transporte e instalación de combo tipo VIP B dual que consta de: lavamanos de colgar, grifería, sifón desagüe, griflex, grapas y sanitario tanque con botom de
accionamiento. Marca Corona ó equivalente, los cuales se instalarán en los baños, de acuerdo con la localización y especificaciones contenidas dentro de los planos arquitectónicos y
de detalle. La grifería será para lavamanos individual, el desagüe en sifón tipo botella con rejilla desmontable o inspeccionable. Los lavamanos deberán quedar perfectamente
nivelados. La instalación del lavamanos se hará cumpliendo las instrucciones de la casa fabricante.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar NTC 1500

- Consultar Planos de Instalaciones Hidrosanitarias.
- Consultar y cumplir con especificaciones y reglamentos de la Empresa de Acueducto y Alcantarillado de San Diego, Cesar.
- Consultar especificaciones y recomendaciones del diseñador

3. PROCEDIMIENTO DE EJECUCIÓN

- Consultar Planos Arquitectónicos y verificar localización.

- Instalar lavamanos de colgar.
- Ejecutar desagüe con sifón plástico ó metálico, desmontable o inspeccionable.
- Realizar instalación siguiendo todas las indicaciones del fabricante.
- Colocar desagüe correspondiente.
- Verificar instalación y funcionamiento para aprobación.

4. ALCANCE

- Materiales descritos en el numeral 5.

- Equipos y herramientas descritos en el numeral 6.
- Desperdicios y mano de obra.
- Transportes dentro y fuera de la obra.

5. MATERIALES
- Combo tipo VIP B dual que consta de: lavamanos de colgar, grifería, sifón desagüe, griflex, grapas y sanitario tanque con botom de accionamiento. Marca Corona ó equivalente.
- Cemento.
- Silicona.

6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor albañilería.
- Herramienta menor plomería.

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y se pagará por unidad (un) de combo consta de: lavamanos de colgar, grifería, sifón desagüe, griflex, grapas y sanitario tanque con botom de accionamiento, debidamente
intalados de acuerdo a los diseños y contenidos aceptados por la Interventoría.
El valor será el precio unitario estipulado dentro del contrato y su costo incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de Obra.
-Transporte dentro y fuera de la obra

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 4
Concreto reforzado para columnas de 0.40x0.40 m, de 3500 psi, incluye formaleta y acero de 60 kpsi
4.1
UNIDAD DE MEDIDA: m³ - Metro Cúbico
1. DESCRIPCION

Esta actividad se refiere a construcción de columnas de sección rectangular en concreto reforzado, con acabado liso de formaleta metálica, según localización y dimensiones
expresadas en los planos Arquitectónicos y Estructurales. El concreto premezclado será de f'c=3500 psi (24.5 MPa), incluye transporte interno, colocación, protección y curado. Con
formaletería en madera ordinaria, tacos de madera, tablones, largueros, alambre quemado para amarrar, clavos, bombas, vibradores y todo lo necesario para garantizar el correcto
armado de la obra falsa y vaciado de la mezcla, según diseño. También incluye suministro, figurado, amarre y colocación del acero de refuerzo de 60 kpsi para las columnas en
concreto reforzado según las indicaciones que contienen los planos estructurales. Se incluye en esta actividad el alambre de amarrar.
Este refuerzo y su colocación se harán en conformidad con los diseños y detalles mostrados en los planos y lo indicado en la Norma Colombiana de Diseño y Construcción Sismo
Resistente, las normas vigentes y las indicaciones de la Interventoría.
Para su construcción se rectificará la localización y la dimensión de las columnas en cada una de las zapatas de la estructura, para lo cual se replanteara nuevamente el cruce de los ejes
correspondiente, así como su dimensión en el elemento estructural precedente. La altura de las columnas será la longitud entre el piso y la parte inferior de la placa o viga, sin tener en
cuenta el espesor de los acabados.
Las formaletas para esta actividad, se cuidará que antes de cada vaciado se encuentren perfectamente limpias, engrasadas, rectas y firmemente aseguradas y apuntaladas. Serán
revisadas y aprobadas por la Interventoría antes de cada vaciado.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar Planos Arquitectónicos.

- Consultar Planos Estructurales.
- Colocar refuerzo según despiece (ver planos estructurales).
- Verificar el refuerzo vertical y sus respectivos traslapos.

3. PROCEDIMIENTO DE EJECUCIÓN
- Verificar la distribución de refuerzo y la longitud de traslapo.
- Replantear ejes, verificar niveles y localizar columnas.
- Colocacion de varillas de hierro con flejes altura menor a 3 metros
- Preparar formaletas verificando que esté limpia y libre de material suelto.
- Aplicación desmoldantes. Levantar y acodalar formaletas.
- Verificar plomos y dimensiones.
- Vaciar y vibrar el concreto.
- Desencofrar columnas.
- Curar concreto.
- Verificar plomos y niveles para aceptación

4. ALCANCE

- Tolerancias elementos en concreto.

- Tiempos mínimos de remoción de encofrados.
-Ver especificaciones generales.

5. MATERIALES

- Concreto común de 3000 psi Especificación particular No. 2.1 NSR 98

-Barras de acero de ⅜".
- Flejes de acero de ¼".
- Alambre de amarre.
- Madera Ordinaria
- Tacos de madera
- Tablones
- Largueros
- Puntilla de 2" c.c
- ACPM

6. EQUIPOS Y HERRAMIENTAS
- Equipo para transporte horizontal y vertical del concreto.
- Equipo para vaciado y vibrado del concreto.
- Andamios.
- Herramienta menor.

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y se pagará por metro cubico (m3) de concreto premezclado de f'c = 3.500 PSI (24.5 MPa), vaciado en columna rectangular debidamente ejecutados y aceptados por la
Interventoría, previa verificación de los resultados de los ensayos el cumplimiento de las tolerancias para aceptación y de los requisitos mínimos de acabados.
El valor será el precio unitario estipulado dentro del contrato e incluye:
'- Diseño de mezclas del concreto.
- Materiales descritos en el numeral 5.
- Equipos y herramientas descritos en el numeral 6.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 4 Concreto reforzado para vigas de amarre de 0.20x0.25 m, de 3000 psi, incluye formaleta y acero de 60
4.2 kpsi

UNIDAD DE MEDIDA: m³ - Metro Cúbico

1. DESCRIPCION

Esta actividad se refiere a construcción de vigas de amarre de sección rectangular de 0,20 x 0,25 m en concreto reforzado, con acabado liso, según localización y dimensiones
expresadas en los planos Arquitectónicos y Estructurales. El concreto premezclado será de f'c=3.000 PSI (21 MPa).
Para su construcción se rectificara la localización y la dimensión de las vigas en la estructura, para lo cual se replanteará nuevamente el cruce de los ejes correspondiente, así como su
dimensión.
Incluye transporte interno, colocación, protección y curado. Con formaletería en madera ordinaria, tacos de madera, tablones, largueros, alambre quemado para amarrar, clavos,
bombas, vibradores y todo lo necesario para garantizar el correcto armado de la obra falsa y vaciado de la mezcla, según diseño. También incluye suministro, figurado, amarre y
colocación del acero de refuerzo de 60 kpsi para las vigas en concreto reforzado según las indicaciones que contienen los planos estructurales. Se incluye en esta actividad el alambre
de amarrar.
Este refuerzo y su colocación se harán en conformidad con los diseños y detalles mostrados en los planos y lo indicado en la Norma Colombiana de Diseño y Construcción Sismo
Resistente, las normas vigentes y las indicaciones de la Interventoría.
Para su construcción se rectificará la localización y la dimensión de las vigas en cada una de las columnas de la estructura, para lo cual se replanteará nuevamente el cruce de los ejes
correspondiente, así como su dimensión en el elemento estructural precedente. La longitud de las vigas seránmedidas desde los centros de los ejes de las columnas.
Las formaletas para esta actividad, se cuidará que antes de cada vaciado se encuentren perfectamente limpias, engrasadas, rectas y firmemente aseguradas y apuntaladas. Serán
revisadas y aprobadas por la Interventoría antes de cada vaciado.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar Planos Arquitectónicos.

- Consultar Planos Estructurales.
- Colocar refuerzo según despiece (ver planos estructurales).
- Verificar el refuerzo vertical y sus respectivos traslapos.

3. PROCEDIMIENTO DE EJECUCIÓN
- Verificar la distribución de refuerzo y la longitud de traslapo.
- Replantear ejes, verificar niveles y localizar vigas.
- Colocar y revisar refuerzo de acero.
- Verificar refuerzos y recubrimientos.
- Verificar la distribución de refuerzo y la longitud de traslapo.
- Preparar formaletas verificando que esté limpia y libre de material suelto.
- Aplicación desmoldantes.
- Colocar formaletas.
- Verificar plomos, alineamientos y dimensiones.
- Vaciar y vibrar el concreto.
- Desencofrar vigas.
- Curar concreto.
- Verificar plomos y niveles para aceptación.

4. ALCANCE

- Tolerancias elementos en concreto.

- Tiempos mínimos de remoción de encofrados.
-Ver especificaciones generales.

5. MATERIALES

- Concreto común de 3000 psi Especificación particular No. 2.1 NSR 98

-Barras de acero de ⅜".
- Flejes de acero de ¼".
- Alambre de amarre.
- Madera Ordinaria
- Tacos de madera
- Tablones
- Largueros
- Puntilla de 2" c.c
- ACPM

6. EQUIPOS Y HERRAMIENTAS
- Equipo para transporte horizontal y vertical del concreto.
- Equipo para vaciado y vibrado del concreto.
- Andamios.
- Herramienta menor.

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y se pagará por metro cubico (m3) de concreto premezclado de f'c = 3.000 PSI (24.5 MPa), vaciado en vigas rectangulares debidamente ejecutados y aceptados por la
Interventoría, previa verificación de los resultados de los ensayos el cumplimiento de las tolerancias para aceptación y de los requisitos mínimos de acabados.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Diseño de mezclas del concreto.
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 5
Construcción de muros en mampostería en bloque No. 4
5.1
UNIDAD DE MEDIDA: m² - Metro Cuadrado
1. DESCRIPCION

En esta actividad se realizara la construcción de muros en bloque de arcilla No. 4 de 33x23x9, Tipo Santafe o equivalente de 13 Mpa, liso, color terracota claro estandar, seis
perforaciones, estos muros estarán ubicados en fachadas, ambas caras con acabado a la vista, mortero de pega 1:3 color gris y junta lisa. Para una correcta ejecución de la actividad se
requiere de excelente calidad del material como de la mano de obra. Incluye la ejecución de uniones entre elementos estructurales y no estructurales.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar norma NSR 10 ( D 4.5.10 )

- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos Estructurales y verificar refuerzos y anclajes.

3. PROCEDIMIENTO DE EJECUCIÓN

- Verificar lotes de fabricación para garantizar texturas y colores uniformes.

- Limpiar bases y columnas y verificar niveles.
- Replantear muros de fachada.
- Prever retrocesos para incrustaciones, cajas e instalaciones técnicas.
- Instalar guías.
- Preparar morteros de pega y humedecer yacimientos con cemento gris.
- Se debe emboquillar con cemento gris.
- Esparcir morteros en áreas de pega.
- Sentar bloques sin humedecer y retirar sobrantes de la mezcla.
- La pega debe ser estriada.
- Instalar anclajes, chazos, etc.
- Ejecutar juntas de control, de construcción y unión de elementos estructurales y no estructurales.
- Verificar niveles, plomos y alineamientos.
- Limpiar superficies de muros.
- Proteger muros contra la intemperie

4. ALCANCE

El muro debe quedar nivelados, alineados y aplomados.

Las juntas tanto verticales como horizontales deben ser más o menos del mismo espesor.
Las unidades de mampostería deben estar sanas y no con fisuras.

5. MATERIALES
- Conector de elementos estructurales
- Bloque de concreto 33x23x9, Tipo Santafé color terracota claro, Resistencia 13 MPa.
- Mortero de pega (NTC 3329, ASTM C270), debe ser de color gris. 1:3 de 1-1.5 cm de espesor.
-Espuma para fachada

6. EQUIPOS Y HERRAMIENTAS
- Equipo menor de albañilería.
- Andamios.
- Equipo para transporte vertical y horizontal.
- Equipo para mezcla de morteros.

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m2) de muro ejecutado y debidamente aceptado por la Interventoría previa verificación de los resultados de los ensayos y del cumplimiento de
las tolerancias para aceptación y de los requisitos mínimos de acabados.
No se medirán y por tanto no se pagarán elementos por metros lineales.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 5
Construcción de muros en construcción liviana
5.2
UNIDAD DE MEDIDA: m² - Metro Cuadrado
1. DESCRIPCION

Esta actividad se refiere a la construcción de muros interiores en construcción liviana, drywall, se ejecutará con lamina superboard de dimensiones estándar 8x122x244 mm,
instalado a doble cara, distribuido de acuerdo a las dimensiones totales indicadas en los Planos Generales, y de Detalle con estructura en acero galvanizado tipo parales y canales, con
encintado y enmasillado en las juntas y filos. Incluye la ejecución de uniones entre elementos estructurales y no estructurales.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar norma NSR 10 ( D 4.5.10 )

- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos Estructurales y verificar refuerzos y anclajes.

3. PROCEDIMIENTO DE EJECUCIÓN
- Limpiar bases y columnas y verificar niveles.
- Replantear muros interiores.
- Prever retrocesos para incrustaciones, cajas e instalaciones técnicas.
- Instalar canales con pistola de fijación.
- Intalar parales con tornillos.
- Verificar niveles, plomos y alineamientos.
- Intalar laminas superboard atornilladas a los perfiles.
- Verificar niveles, plomos y alineamientos.
- Sellar juntas y filos con cinta de papel.
- Esparcir masilla en juntas y filos.
- Lijar y afinar juntas y filos.
- Barrido y limpieza del polvo.

4. ALCANCE

El muro debe quedar nivelados, alineados y aplomados.

Las juntas tanto verticales como horizontales deben quedar imperceptibles.
Los muros deben quedar listos para pintura.

5. MATERIALES
- Canales B6 2-1/2 x 1-pulg 0.38mm 2.44m
- Paral B6 2-1/2 X 1-1/4 pulg 0.38mm 2.44m
- Lamina superboard de dimensiones estándar 8x122x244 mm
- Tornillo estructura Punta Aguda 7x7/16pg 500und
- Tornillo Panel Drywall Pta Aguda 6X1 100un
- Cinta de malla para juntas y filos.
- Masilla para drywall
- Lija No. 220
6. EQUIPOS Y HERRAMIENTAS
- Pistola de fijación
- Taladro atornillador
- Herramienta menor para acabados

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m2) de muro ejecutado y debidamente aceptado por la Interventoría previa verificación y del cumplimiento de las tolerancias para aceptación
y de los requisitos mínimos de acabados.
No se medirán y por tanto no se pagarán elementos por metros lineales.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 6
Pintura de alto tráfico
6.1
UNIDAD DE MEDIDA: m² - Metro Cuadrado
1. DESCRIPCION

Esta actividad se refiere a la pintura de pisos interiores con pintura de alto tráfico, directamente sobre la placa base contrapiso debidamente pulida, para las áreas así especificadas en el
proyecto, se aplicará pintura epoxica color gris que cumpla con los requisitos exigidos por la Norma NTC1335, para pinturas de alta resistencia, entre otros: viscosidad a 25 grados
centígrados de 77 a 95 U.Krebs; finura de dispersión 4 U.Hegman mínimo; resistencia a la abrasión húmeda 5000 ciclos mínimo, Tipo Kolor de Corona o equivalente.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Verificar y corregir las irregularidades de la placa base contrapiso para así optimizar la aplicación del acabado y disminuir el consumo de material.
- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos de Detalles.

3. PROCEDIMIENTO DE EJECUCIÓN
- Aprobación por interventoría de la pintura epóxica a usar.
- Verificar color y acabado de alta calidad.
- Diluir y mezclar pintura siguiendo instrucciones del fabricante.
- Limpiar superficie a pintar, liberarla de todo tipo de residuos de materia orgánica y grasas.
- Aplicar tres manos de pintura según recubrimiento, solución usada y equipo de aplicación.
- Dejar secar entre manos de acuerdo con las recomendaciones del fabricante.
- Ejecutar y conservar dilataciones exigidas por interventoría.
- Verificar acabados para aceptación.

4. ALCANCE
Los pisos interiores deben quedar pintados en su totalidad, sin escapes.
Las juntas horizontales deben quedar imperceptibles.
5. MATERIALES

- Pintura Epoxy Pisos Kolor Gris por galón.

6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor para acabados

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m2) de pintura epóxica, debidamente aplicada y recibida a satisfacción por la interventoría.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 7
Suministro e instalación de Flanches en lámina galvanizada Cal.20 - DS=30 cm
7.1
UNIDAD DE MEDIDA: Und. - Unidad
1. DESCRIPCION

Esta actividad se refiere al suministro y montaje de flanches metálicos para cubiertas, en lámina galvanizada Cal.20 - DS=30 cm x 240 cm, de acuerdo a las dimensiones establecidas,
pendientes y detalles incluidos en los planos Arquitectónicos y Estructurales.
El flanche será un panel metálico con traslapo, longitud útil 1,0 m., de alta densidad sistema de sujeción con tornillo auto-roscante.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar Planos Arquitectónicos y verificar localización.

- Consultar Planos Estructurales y de Detalle.
- Instalación de las tejas tipo sandwich.

3. PROCEDIMIENTO DE EJECUCIÓN

- Las flanches se almacenaran en estibas elevadas del terreno, evitando áreas húmedas.
- Se almacenarán horizontal ó verticalmente de acuerdo a las instrucciones del fabricante, con apoyos en soportes de madera a distancias máximas correspondientes a la distancia entre
perlines, de manera que no se tuerzan ni se alabeen antes de la instalación.
- Por la extensión de la cubierta la instalación y complejidad de la cubierta, ésta será realizada por personal calificado de un distribuidor autorizado del fabricante ó por este, que
garantice una óptima colocación de la misma.
- Antes de iniciar la instalación se verificará en cortes de fachada, los sitios donde se asumen voladizos, así como las distancias de traslapos entre estos.
- Se verificará en sitio las dimensiones totales de cubierta, distancias entre perlines de acuerdo a planos, paralelismo y nivelación de la cara superior, realizando las correcciones que
fueran necesarias.
- El instalador hará los despuntes o ajustes necesarios para que los flanches se apoyen enteramente sobre la cubierta previamente instalada.
- Se utilizarán los sistemas de fijación recomendados por el fabricante, a menos que se especifique lo contrario en planos arquitectónicos; los traslapos requeridos serán realizados con
el equipo apropiado de manera que se garantice la hermeticidad e impermeabilidad de la cubierta.
- Se protegerá la cubierta de cualquier obra inmediata que pueda abollar los perfiles de cubierta.

4. ALCANCE
Los flanches deben quedar instalados y fijados, sellados con Sikaflex.
5. MATERIALES
- Flanches metálicos para cubiertas, en lámina galvanizada Cal.20 - DS=30 cm x 240 cm
- Fijaciones recomendadas por el fabricante.
6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor para instalación de perfilería

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Este ítem se pagará por metro lineal (ml) de flanche en proyección horizontal demarcada por la cara exterior de las vigas de concreto, instalada correctamente, previa aprobación de la
Interventoría. El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 7
Suministro e instalación de canal en lámina galvanizada D=1.00 Cal.20
7.2
UNIDAD DE MEDIDA: ml - Metro Lineal
1. DESCRIPCION

Comprende este ítem la mano de obra, herramientas y materiales necesarios para el suministro e instalación de canales en lámina galvanizada D=1.00 Cal. 20, incluye suministro y
adecuación de las canaletas colectoras de aguas lluvias para su drenaje. Deberá garantizar una pendiente longitudinal del 2 %, para facilidad de drenaje, ser sólida, resistente, de
manera que ofrezca continuidad para evitar tropiezos y accidentes.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos Estructurales y de Detalle.
- Instalación de las tejas tipo sandwich.
- Instalación de flanches
3. PROCEDIMIENTO DE EJECUCIÓN

- Ubicar el lugar de la canaleta y trazar el desnivel que deberá llevar para el flujo del agua.
- Marcar con la manguera de nivel los bordes de la canal.
- Anclar los ángulos en L que soportaran la canaleta con tornillos a la viga de coronación.
- Unir las canaletas si es necesario para luces muy grandes. Estas uniones se harán con remaches y se le aplicara un epóxico para evitar la filtración del agua.
- Colocar la canal sobre los soportes anclados y verificar los niveles.
- Anclar con remaches la canal a los soportes.
- Instalar la rejilla y la bajante.

4. ALCANCE
Las canales deben quedar instalados y fijados, con su debido traslapo y se debe usar wash primer + esmalte + anclaje a muro + sikaflex.
5. MATERIALES
- Canal en lámina galvanizada D=1.00 Cal.20
- Fijaciones recomendadas por el fabricante.
- Wash primer
- Esmalte
- Sikaflex
6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor para instalación de perfilería

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Este ítem se pagará por metro lineal (ml) de canalización, debidamente instalada y recibida a satisfacción por parte de la Interventoría.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 8
Suministro e instalación de tubería metálica estructural de 100 mm x 100 mm
7.3
UNIDAD DE MEDIDA: kg - Kilogramo
1. DESCRIPCION

Esta actividad se refiere a la fabricación, suministro e instalación de la estructura metálica que servirá de soporte a la cubierta de las edificaciones en cada uno de los bloques que la
conforman, acabado color por definir. De dimensiones y especificaciones según calculo estructural y los Planos Arquitectónicos. Incluye las platinas de anclaje y la pintura de todos y
cada uno de los elementos que la conforman. El contratista deberá presentar los planos de taller para aprobación por parte de la interventoría.
Los elementos de la estructura metálica deberán llegar a la obra pintados con tres tipos de pintura: la primera es una pintura anticorrosiva alquílica y cromato de zinc como inhibidor
de la corrosión tipo Industrial 110.029 500 comercial color rojo o similar, aplicada en 2 manos, la segunda es una laca mezclada con Thinner tipo Pintulaca o equivalente (color por
definir), aplicada en 2 a 3 manos, y la tercera es una laca mezclada con Thinner tipo Pintulaca o equivalente Transparente Ref. 7536,3 a 4 manos, según detalle específico.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos Estructurales y de Detalle.
- Verificar niveles de instalación.
- Construcción de toda la estructura
3. PROCEDIMIENTO DE EJECUCIÓN
1. Envío, almacenamiento y manejo:
'- Las secciones fabricadas y las partes componentes de la estructura serán enviadas completamente identificadas de acuerdo a los planos de taller.
- Se almacenarán de acuerdo a las instrucciones del fabricante, con bajo nivel de humedad, adecuadamente protegidas del clima y las actividades de construcción.
2. Fabricación :
- Se utilizarán materiales del tamaño y espesor requeridos para producir la dureza y durabilidad necesaria en el producto terminado.
- Se fabricarán en las dimensiones mostradas o aceptadas en Planos Estructurales, utilizando las previsiones en planos para su fabricación y soporte.
- Para la ejecución de las áreas a la vista, se utilizarán materiales lisos y libres de defectos de superficie como perforaciones, marcas de costuras, marcas de rodaduras, etc.
- Se removerán los defectos de superficie mediante procesos abrasivos, o reconstructivos antes de iniciar las actividades de limpieza, y los tratamientos previos a la pintura.
3. Dimensiones:
- En aquellos casos en que a la instalación de los elementos metálicos le precedan otros trabajos como apoyos en concreto o similares, se verificarán en obra las dimensiones de la
instalación, permitiendo los ajustes necesarios en planta.
4. Esquinas y filos:
- En áreas de trabajo metálico expuesto se esmerarán los alineamientos y niveles de los elementos.
- En caso de no existir aclaraciones específicas los filos tendrán un radio aproximado de 1mm.
- Todas las uniones entre elementos en tubo redondo serán del tipo boca de pescado.
5. Soldadura:
- Las soldaduras expuestas, serán esmeriladas y pulidas para obtener uniones continuas y lisas. Las juntas serán tan rígidas y fuertes como las secciones adyacentes, soldando
completamente la superficie de contacto, excepto donde se indicaran tramos de soldadura espaciados.
- Las uniones con pernos rígidos podrán ser soldadas a criterio del fabricante.
- Las soldaduras a emplear serán del tipo E60XX y E70XX.
6. Fijaciones:
- Las conexiones expuestas serán ejecutadas con alineamientos exactos en las uniones que serán perfectamente continuas y lisas, utilizando soportes incrustados donde fuera posible.
- Tornillería avellanada, en superficies acabadas.
- Las perforaciones para tornillos y pernos entre elementos metálicos, o las correspondientes a las superficies de anclaje serán ejecutadas en taller.
- El trabajo estará totalmente cortado, reforzado, perforado y rematado de acuerdo a los requisitos para ser recibido como material en obra.
7. Anclas y empotramientos:
- Se proveerá los anclajes indicados en planos, coordinados con la estructura de soporte de los elementos metálicos.
- Los envíos serán coordinados con otros trabajos en obra como áreas de soporte en concreto o similares.
8. Miscelánea:
- Se proveerá la totalidad de anclajes necesarios para el ajuste de los elementos metálicos a las áreas de estructura en concreto, o mampostería incluyendo vigas suplementarias,
canales, pernos, ribetes, tornillería, ganchos, anclas de expansión, y otros elementos requeridos.
9. Ensamble:
- Los elementos llegarán a la obra en las mayores dimensiones posibles, reduciendo las actividades de ensamble en la obra.
- Las unidades llegarán marcadas, asegurando uno adecuado ensamble e instalación.
10. Instalación:
- La obra se ejecutará perfectamente ajustada en localización, alineamiento, altura, hilo y nivel, de acuerdo a los niveles y ejes generales de la obra.
- Los anclajes se ejecutarán de acuerdo a los requerimientos de uso de los elementos.
11. Conexiones:
- Los conectores se ajustarán perfectamente presentando uniones limpias y ajustadas.
- Se ejecutarán en obra las soldaduras que no se realizan por limitaciones de transporte.
- Se limarán las juntas, para recibir los recubrimientos y acabados. Incrustaciones a concreto y mampostería.
- A menos que existiera alguna contraindicación, los elementos se instalarán a concreto sólido con pernos de expansión.
- El anclaje a chazos de madera no será permitido.
12. Pintura:
- Los elementos de la estructura metálica deberán llegar a la obra pintados con tres tipos de pintura, la primera es una pintura anticorrosiva alquídica y cromato de zinc como inhibidor
de la corrosión tipo Industrial 110.029 500 comercial color rojo o similar, aplicada en 2 manos, la segunda es una laca mezclada con Thinner tipo Pintulaca o equivalente color por
definir, aplicada en 2 a 3 manos, y la tercera es una laca mezclada con Thinner tipo Pintulaca o equivalente Transparente Ref. 7536,3 a 4 manos, según detalle específico.
4. ALCANCE
Construcción e instalación de estructura metalica para soporte de la cubierta
5. MATERIALES

- Perfiles, platinas y barras: ASTM A36.

- Tubería de acero: ASTM A53, tipo S, Grado A, Schedule 40 de peso estándar, de no existir aclaración diferente. Para usos exteriores y donde se especifique Tubería galvanizada en
caliente.
- Soldaduras a emplear serán del Tipo E60XX y E70XX.
- Pintura anticorrosiva y lacas indicadas.
Soportaría y materiales de anclaje:
- Accesorios para usos exteriores o empotrados en muros, pisos, ó rasos serán de acero galvanizado ó acero inoxidable, como mejor cumplan su propósito.
- Pernos y tuercas: ANSI B18.2.1, ANSI B18.2.2, pernos ASTM A307 Grado A y tuercas ASTM A563.
- Tornillos maquinados: ANSI B18.6.3 y ASTM A307, de acero al carbono.
- Anclajes ASTM A-325 grado 5 Anclas de expansión: Anclas de camisa tubular expansiva con pernos galvanizados, del tipo Hilty “Kwik-Bolt”.
Pintura:
- Anticorrosivo rojo pintuco 500 ó similar.
- Pintulaca color por definir.
- Laca Pintulaca o equivalente Transparente Ref. 7536,3.

6. EQUIPOS Y HERRAMIENTAS
- Equipo para fabricación, ensamble, soldadura e instalación de estructuras metálicas.
- Herramienta menor.
- Equipo para pintar

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por Kilogramo (kg) de estructura, debidamente instalada y recibida a satisfacción por la Interventoría después de las respectivas pruebas de funcionamiento y
previa verificación con Planos estructurales.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 8
Suministro e instalación de tejas tipo sandwich
7.4
UNIDAD DE MEDIDA: m² - Metro Cuadrado
1. DESCRIPCION

Esta actividad se refiere al suministro y montaje de teja tipo sandwich 6m x 1m x 18mm o similar, de acuerdo a las dimensiones establecidas, pendientes y detalles incluidos en los
planos Arquitectónicos y Estructurales.
La cubierta será un panel metálico en línea continua a una sola agua, acabado por definir en la obra, ancho útil 0,8 m., de alta densidad sistema de sujeción con tornillo auto-roscante,
neoprenos y capelotes.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar Planos Arquitectónicos y verificar localización.

- Consultar Planos Estructurales y de Detalle.
- Verificar niveles de instalación.
- Construcción de toda la estructura en concreto.
- Construcción e instalación de la tubería metálica estructural.

3. PROCEDIMIENTO DE EJECUCIÓN

- Las tejas se almacenaran en estibas elevadas del terreno, evitando áreas húmedas.
- Se almacenarán horizontal ó verticalmente de acuerdo a las instrucciones del fabricante, con apoyos en soportes de madera a distancias máximas correspondientes a la distancia entre
perlines, de manera que no se tuerzan ni se alabeen antes de la instalación.
- Por la extensión de la cubierta la instalación y complejidad de la cubierta, ésta será realizada por personal calificado de un distribuidor autorizado del fabricante ó por este, que
garantice una óptima colocación de la misma.
- Antes de iniciar la instalación se verificará en cortes de fachada, los sitios donde se asumen voladizos, así como las distancias de traslapos sobre canales.
- Se verificará en sitio las dimensiones totales de cubierta, distancias entre perlines de acuerdo a planos, paralelismo y nivelación de la cara superior, realizando las correcciones que
fueran necesarias.
- Durante las operaciones de montaje de una cubierta y después de él, se deben colocar tablas para el tránsito necesario en la instalación apoyadas siempre en tres perlines como
mínimo, y sobre cubierta siempre apoyando en tres tejas al menos.
- El instalador hará los despuntes o ajustes necesarios para que la cubierta apoye enteramente sobre los perlines metálicos.
- Se utilizarán los sistemas de fijación recomendados por el fabricante, a menos que se especifique lo contrario en planos arquitectónicos; los traslapos requeridos serán realizados con
el equipo apropiado de manera que se garantice la hermeticidad de la cubierta.
- Se protegerá la cubierta de cualquier obra inmediata que pueda abollar los perfiles de cubierta.

4. ALCANCE
Suministro e instalación de teja tipo sandwich para la cubierta
5. MATERIALES
- Teja tipo sandwich 6m x 1m x 18mm
- Amarre tapa metálica 26 cm calibre 18
- Tornilloautoperforante 3/4"
6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor Equipo de carpintería.
- Equipo para transporte vertical y horizontal.
- Andamios.

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Este ítem se pagará por metro cuadrado (m2) de teja de cubierta medida en proyección horizontal demarcada por la cara exterior de las vigas de concreto, instalada correctamente,
previa aprobación de la Interventoría. El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 8
Suministro e instalación de puerta principal de acceso.
8.1
UNIDAD DE MEDIDA: Und. - Unidad
1. DESCRIPCION

Comprende la fabricación, suministro, transporte e instalación de dos puertas batientes con interior en poliuretano, de dimensiones 3,30 x 3,60 m; marco en lámina metálica calibre 16
para muro de 10 – 15 cms., acabado dos manos de anticorrosivo y pintura epóxica para estructuras color blanco brillante. Se incluye falleba con portacandado y bisagra en tubo. Se
ubicaran de acuerdo con las especificaciones, dimensiones y distribución contenidas dentro de los Planos Arquitectónicos y de Detalle.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar Planos Arquitectónicos y verificar localización.

- Consultar Planos Estructurales y de Detalle.
- Verificar niveles de instalación.
- Construcción de toda la mampostería frontal.
- Sera responsabilidad del contratista, verificar en campo las dimensiones reales de elementos a fabricar de tal manera que durante la instalación estos se acomoden a los vanos.

3. PROCEDIMIENTO DE EJECUCIÓN

Fabricación, suministro y montaje:

- Se procederá a revisar la ubicación del ala de la puerta en el respectivo marco verificando el encuadre de esta en el vano.
- Se instalan bisagras.
- Adicionalmente, se verificará que al cerrar el ala, no quede tirante por defectuosa colocación de bisagras, cabezas de tornillos sobresalientes ó torcidas y que el ala no esté alabeada y
por lo tanto su ajuste sea desigual.
- Finalmente se procederá a colocar las cerraduras y herrajes (picaportes, fallebas, etc.), de acuerdo a lo indicado en los planos.

4. ALCANCE
Fabricación, suministro y montaje de puerta principal de acceso.
5. MATERIALES
- Dos puertas batientes con interior en poliuretano.
- Malla eslabonada.
- Falleba con portacandado.
- Bisagra en tubo.
6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor de carpintería metálica.
- Equipo para transporte vertical y horizontal.
- Andamios.

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y se pagará por unidad (un) de Puerta metálica batiente con interior en poliuretano, debidamente ejecutada de acuerdo a los planos de detalle y aceptados por la
Interventoría, previa verificación de los resultados de los ensayos el cumplimiento de las tolerancias para aceptación y de los requisitos mínimos de acabados.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 8
Suministro e instalación de puertas interiores con sus respectivos marcos
8.2
UNIDAD DE MEDIDA: Und. - Unidad
1. DESCRIPCION

Comprende la fabricación, suministro, transporte e instalación de puertas entamboradas en madefondo tipo Pizano Arquitectónica o similares. Con las siguientes dimensiones:
Puerta de baño: Ancho: 0,51 a 0,75 m. Alto: 1,80 a 2,40 m.
Puerta de cocina: Ancho: 0.80 m. Alto: 1,80 a 2,40 m.
Puerta de bodega: Ancho:1,50 m. Alto: 2,75 m.
Incluye suministro e instalación de marcos. Se ubicaran de acuerdo con las especificaciones, dimensiones y distribución contenidas dentro de los Planos Arquitectónicos y de Detalle.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar Planos Arquitectónicos y verificar localización.

- Consultar Planos Estructurales y de Detalle.
- Verificar niveles de instalación.
- Construcción de mampostería en construcción liviana.
- Sera responsabilidad del contratista, verificar en campo las dimensiones reales de elementos a fabricar de tal manera que durante la instalación estos se acomoden a los vanos.

3. PROCEDIMIENTO DE EJECUCIÓN

Fabricación, suministro y montaje:

- Se procederá a revisar la ubicación del ala de la puerta en el respectivo marco verificando el encuadre de esta en el vano.
- Se instalan bisagras.
- Adicionalmente, se verificará que al cerrar el ala, no quede tirante por defectuosa colocación de bisagras, cabezas de tornillos sobresalientes ó torcidas y que el ala no esté alabeada y
por lo tanto su ajuste sea desigual.
- Finalmente se procederá a colocar las cerraduras y herrajes (picaportes, fallebas, etc.), de acuerdo a lo indicado en los planos.

4. ALCANCE
Fabricación, suministro y montaje de puertas en bodega, baño y cocina.
5. MATERIALES
- PUERTA COCINA PUERTA ENTAMBORADA EN MADEFONDO:
Tipo Pizano Arquitectónica o equivalente. Ancho: 00.80 m. Alto: 1,80 a 2,40 m. Hoja Lisa con 4 RANURAS Horizontales Pintadas y con Marquete en Canto Decorativo. Acabado:
según pinta seleccionada de carta colores madecor. INCLUYE MARCO
- BAÑO PUERTA ENTAMBORADA EN MADEFONDO:
Tipo Pizano Arquitectónica o equivalente. Ancho: 0,51 a 0,75 m. Alto: 1,80 a 2,40 m. Hoja Lisa con 4 RANURAS Horizontales Pintadas y con Marquete en Canto Decorativo.
Acabado: según pinta seleccionada de carta colores madecor. INCLUYE MARCO
- PUERTA BODEGA EN MADERA ENTAMBORADA CON MARCO:
En Madera Cedro A=1,50m H=2,75m. Acabado: tintilla negro Wengue, sellador (mínimo 6 manos) y laca según diseño. (Incluye MARCO, suministro e instalación)

6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor de carpintería metálica.

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y se pagará por unidad (Und) de puerta entamborada en madefondo, debidamente ejecutada de acuerdo a los planos de detalle y aceptados por la Interventoría, previa
verificación de los resultados de los ensayos el cumplimiento de las tolerancias para aceptación y de los requisitos mínimos de acabados.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 9
Pintura a tres manos para muros interiores incluye repello en mortero
9.1
UNIDAD DE MEDIDA: m² - Metro Cuadrado
1. DESCRIPCION

Esta actividad se refiere a la aplicación de pintura en muros interiores directamente sobre repello para las áreas así especificadas en el proyecto, se aplicaran pinturas con base en agua
Tipo emulsión con resina de polivinil-acetato modificada con acrílica, que cumpla con los requisitos exigidos por la Norma NTC1335, para el Tipo 1, entre otros: viscosidad a 25
grados centígrados de 77 a 95 U.Krebs; finura de dispersión 4 U.Hegman mínimo; resistencia a la abrasión húmeda 700 ciclos mínimo. Tipo Viniltex de Pintuco o equivalente.
Incluye aplicación de repello con mortero 1:4.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Verificar y corregir las irregularidades del revoque para así optimizar la aplicación del acabado y disminuir el consumo de material.
- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos de Detalles.
- Construcción de mampostería exterior e interior.

3. PROCEDIMIENTO DE EJECUCIÓN

- Aprobación por interventoría de la pintura vinílica a usar.

- Mezcla de mortero 1:4.
- Aplicación de mortero sobre los muros en bloque.
- Garantizar colores y acabados de alta calidad.
- Diluir y mezclar pintura siguiendo instrucciones del fabricante.
- Limpiar superficie a pintar, liberarla de todo tipo de residuos de materia orgánica y grasas.
- Humedecer previamente con imprimante, según especificación del fabricante.
- Aplicar tres manos de pintura según recubrimiento, solución usada y equipo de aplicación.
- Dejar secar entre manos de acuerdo con las recomendaciones del fabricante.
- Ejecutar y conservar dilataciones exigidas por interventoría.
- Verificar acabados para aceptación.

4. ALCANCE
Repello y pintura a tres manos de muros interiores.
5. MATERIALES

- INTERVINILO - Tipo Tito Pavon Ref. T1 según color diseño o equivalente

- VINILTEX - Tipo Tito Pavon Ref. T1. según color diseño o equivalente.
- LIJA PABMERIL PLIEGO 9"X11"
- MORTERO 1:4 ( Cemento UG y arena semilavada de peña ) PAÑETE

6. EQUIPOS Y HERRAMIENTAS
- Herramienta Menor para Acabados
- Llana Metálica.
- Brochas de Nylon y rodillos de felpa.
- Disolventes.
- Andamios y durmientes en madera en caso de ser necesarios.

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m2) de pintura vinílica, debidamente aplicada y recibida a satisfacción por la interventoría.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 9
Pintura a tres manos para exteriores
9.2
UNIDAD DE MEDIDA: m² - Metro Cuadrado
1. DESCRIPCION

Esta actividad se refiere a la aplicación de pintura en muros exteriores directamente sobre repello para las áreas así especificadas en el proyecto, se aplicaran pinturas con base en agua
Tipo emulsión con resina de polivinil-acetato modificada con acrílica, que cumpla con los requisitos exigidos por la Norma NTC1335, para exteriores, entre otros: viscosidad a 25
grados centígrados de 77 a 95 U.Krebs; finura de dispersión 4 U.Hegman mínimo; resistencia a la abrasión húmeda 10.000 ciclos mínimo. Tipo Koraza de Pintuco o equivalente.
Incluye aplicación de repello con mortero 1:4.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Verificar y corregir las irregularidades del revoque para así optimizar la aplicación del acabado y disminuir el consumo de material.
- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos de Detalles.
- Construcción de mampostería exterior.

3. PROCEDIMIENTO DE EJECUCIÓN

- Aprobación por interventoría de la pintura vinílica a usar.

- Mezcla de mortero 1:4.
- Aplicación de mortero sobre los muros en bloque.
- Garantizar colores y acabados de alta calidad.
- Diluir y mezclar pintura siguiendo instrucciones del fabricante.
- Limpiar superficie a pintar, liberarla de todo tipo de residuos de materia orgánica y grasas.
- Humedecer previamente con imprimante, según especificación del fabricante.
- Aplicar tres manos de pintura según recubrimiento, solución usada y equipo de aplicación.
- Dejar secar entre manos de acuerdo con las recomendaciones del fabricante.
- Ejecutar y conservar dilataciones exigidas por interventoría.
- Verificar acabados para aceptación.

4. ALCANCE
Repello y pintura a tres manos de muros interiores.
5. MATERIALES

- INTERVINILO - Tipo Tito Pavon Ref. T1 según color diseño o equivalente

- KORAZA - Tito Pavon Ref. T1 o similar Según color diseño o equivalente
- LIJA PABMERIL PLIEGO 9"X11"
- MORTERO 1:4 ( Cemento UG y arena semilavada de peña ) PAÑETE

6. EQUIPOS Y HERRAMIENTAS
- Herramienta Menor para Acabados
- Llana Metálica.
- Brochas de Nylon y rodillos de felpa.
- Disolventes.
- Andamios y durmientes en madera en caso de ser necesarios.

7. DESPERDICIOS 8. MANO DE OBRA

Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m2) de pintura acrílica, debidamente aplicada y recibida a satisfacción por la interventoría.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 10
Parqueadero en gravilla
10.1
UNIDAD DE MEDIDA: m² - Metro Cuadrado
1. DESCRIPCION

Esta actividad comprende suministro, transporte, colocación y compactación de gravilla seleccionada, previamente aprobado por la interventoría, utilizada para la construcción del
parqueadero. Estos llenos se deben realizar a nivel de piso y debe garantizarse, de existir, la previa ubicación de las diferentes estructuras que lleven las instalaciones de redes de
tubería, esta actividad deberá quedar perfectamente nivelada, compactada, libre de escombros y con la pendiente especificada en planos arquitectónicos.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Verificar y corregir las irregularidades del revoque para así optimizar la aplicación del acabado y disminuir el consumo de material.
- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos de Detalles.

3. PROCEDIMIENTO DE EJECUCIÓN

- Hacer replanteo del parqueadero.

- Colocar base en gravilla.
- Verificar niveles finales para aceptación.

4. ALCANCE
Parqueadero con base en gravilla.
5. MATERIALES
- Gravilla 3/8"
6. EQUIPOS Y HERRAMIENTAS
- Herramienta Menor para albañilería.
7. DESPERDICIOS 8. MANO DE OBRA
Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m2) de parqueadero en gravilla, debidamente colocada y recibida a satisfacción por la interventoría.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.
10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 10
Concreto escobeado para andén H= 10 cm
10.2
UNIDAD DE MEDIDA: m³ - Metro Cúbico
1. DESCRIPCION
Esta actividad hace referencia a la construcción del andén en concreto de 3.000 psi, con un espesor de 10 centímetros. Esta actividad incluye la construcción del sardinel y acabado
escobeado.
2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM
- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos de Detalles.
3. PROCEDIMIENTO DE EJECUCIÓN

- Hacer replanteo del andén.

- Colocar base en concreto.
- Compactación.
- Acabado escobeado.
- Verificar niveles finales para aceptación.

4. ALCANCE
Andén en concreto escobeado.
5. MATERIALES
- Concreto de 3.000 psi
6. EQUIPOS Y HERRAMIENTAS
- Herramienta Menor para albañilería.
7. DESPERDICIOS 8. MANO DE OBRA
Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m3) de concreto escobeado, debidamente colocada y recibida a satisfacción por la interventoría.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 10
Cerramiento con plantas decorativas
10.3
UNIDAD DE MEDIDA: m² - Metro Cuadrado
1. DESCRIPCION
Esta actividad hace referencia a la construcción de un cerramiento con plantas decorativas. Esta actividad incluye el suministro de las plantas.
2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM
- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos de Detalles.
3. PROCEDIMIENTO DE EJECUCIÓN

- Hacer replanteo del cerramiento.

- Instalar tubería.
- Siembra de palma de palma cika y lagrima de bebé.

4. ALCANCE
Construcción de cerramiento con plantas decorativas.
5. MATERIALES

- Tuberia metalica de 1" para cerramiento segun diseño

- Palma cyka 0.4 m
- Lágrima de bebe

6. EQUIPOS Y HERRAMIENTAS
- Herramienta Menor para albañilería y silvicultura.
7. DESPERDICIOS 8. MANO DE OBRA
Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m2) de cerramiento con plantas decorativas, debidamente sembradas y recibido a satisfacción por la interventoría.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 10
Adoquinado en zona peatonal
10.4
UNIDAD DE MEDIDA: m² - Metro Cuadrado
1. DESCRIPCION
Esta actividad hace referencia a la colocación de adoquines en la zona peatonal exterior. Esta actividad incluye el suministro de los adoquines.
2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM
- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos de Detalles.
3. PROCEDIMIENTO DE EJECUCIÓN

- Hacer replanteo de la zona peatonal.

- Colocar base en arena de peña.
- Colocación de adoquines.

4. ALCANCE
Suministro y colocación de adoquines en zona peatonal exterior.
5. MATERIALES

- Ladrillo tipo adoquín 20x12x5 cm.

- Arena de peña.
- Cemento UG.

6. EQUIPOS Y HERRAMIENTAS
- Herramienta Menor para albañilería.
7. DESPERDICIOS 8. MANO DE OBRA
Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m2) de piso en adoquín, debidamente colocado, confinado y recibido a satisfacción por la interventoría.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 10
Bordillo prefabricado de confinamiento 1.500 psi
10.5
UNIDAD DE MEDIDA: ml- metro lineal
1. DESCRIPCION
Esta actividad hace referencia a la fundida y colocación de bordillos prefabricados para confinamiento de adoquines en la zona peatonal exterior. Esta actividad incluye el alquiler de
las formaletas metálicas.
2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM
- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos de Detalles.
3. PROCEDIMIENTO DE EJECUCIÓN

- Hacer replanteo de la zona peatonal.

- Colocar base en mortero para nivelación y pegue.
- Colocación de bordillos.

4. ALCANCE
Elaboración y colocación de bordillos en concreto prefabricado para confinamiento de adoquines en zona peatonal exterior.
5. MATERIALES

- Gravilla de 3/8".
- Arena de río.
- Cemento UG.
- Formaleta metálica
- Desmoldante

6. EQUIPOS Y HERRAMIENTAS
- Herramienta Menor para albañilería.
7. DESPERDICIOS 8. MANO DE OBRA
Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (ml) de bordillo en concreto, debidamente colocado, pegado y recibido a satisfacción por la interventoría.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD

En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 11
Retiro de escombros y sobrantes
11.1
UNIDAD DE MEDIDA: m³ - Metro Cúbico
1. DESCRIPCION

Esta actividad hace referencia al retiro de escombros y sobrantes de material de construcción. Esta actividad incluye el alquiler de maquinaria de cargue y descargue.

2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM

- Consultar Planos Arquitectónicos y verificar localización.
- Consultar Planos de Detalles.
3. PROCEDIMIENTO DE EJECUCIÓN
- Cargar manualmente la volqueta.

4. ALCANCE
Retiro de escombros y sobrantes.
5. MATERIALES
N/A
6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor para excavación.
7. DESPERDICIOS 8. MANO DE OBRA
Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m3) de escombros y material sobrante, debidamente cargado, retirado en volqueta de la obra y recibido a satisfacción por la interventoría.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
 ESPECIFICACIONES TECNICAS
D1

ITEM No: 11
Aseo general
11.2
UNIDAD DE MEDIDA: m² - Metro Cuadrado
1. DESCRIPCION
Realizar la limpieza general de la casa despues de haber terminado todos los acabados.
2. ACTIVIDADES PREVIAS A CONSIDERAR PARA LA EJECUCIÓN DEL ITEM
- Terminar la obra en su totalidad.
3. PROCEDIMIENTO DE EJECUCIÓN

- Se realiza un barrido general recogiendo la totalidad de los escombros dejados en la obra.

- Se barre completamente las areas intervenidas
- Se limpia de polvo las ventanas y se retira la cinta de seguridad de las mismas.
- Se retiran peliculas protectoras de vidrios y ventanas.
- Se limpian puertas.
- Se barren completamente los pisos de baños, cocina, bodega y demas.
- Se trapean todas las zonas dejando la obra libre de polvo y escombros que se llegaron acumular dentro del proceso de construccion.

4. ALCANCE
Aseo general de la obra.
5. MATERIALES
Agua, solventes, ambientador.
6. EQUIPOS Y HERRAMIENTAS
- Herramienta menor para aseo.
7. DESPERDICIOS 8. MANO DE OBRA
Incluidos SI 0 NO 1 Incluidos SI 1 NO 0
9. MEDIDA Y FORMA DE PAGO
Se medirá y pagará por metro cuadrado (m2) de aseo y limpieza, debidamente realizado y recibido a satisfacción por la interventoría.
El valor será el precio unitario estipulado dentro del contrato e incluye:
- Materiales descritos en el numeral 5.
- Equipos descritos en el numeral 6.
- Mano de obra.
- Transportes dentro y fuera de la obra.

10. NO CONFORMIDAD
En caso de no conformidad con estas especificaciones, durante su ejecución o a su terminación, las obras se considerarán como mal ejecutadas. En este evento, el Constructor deberá
reconstruirlas a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
