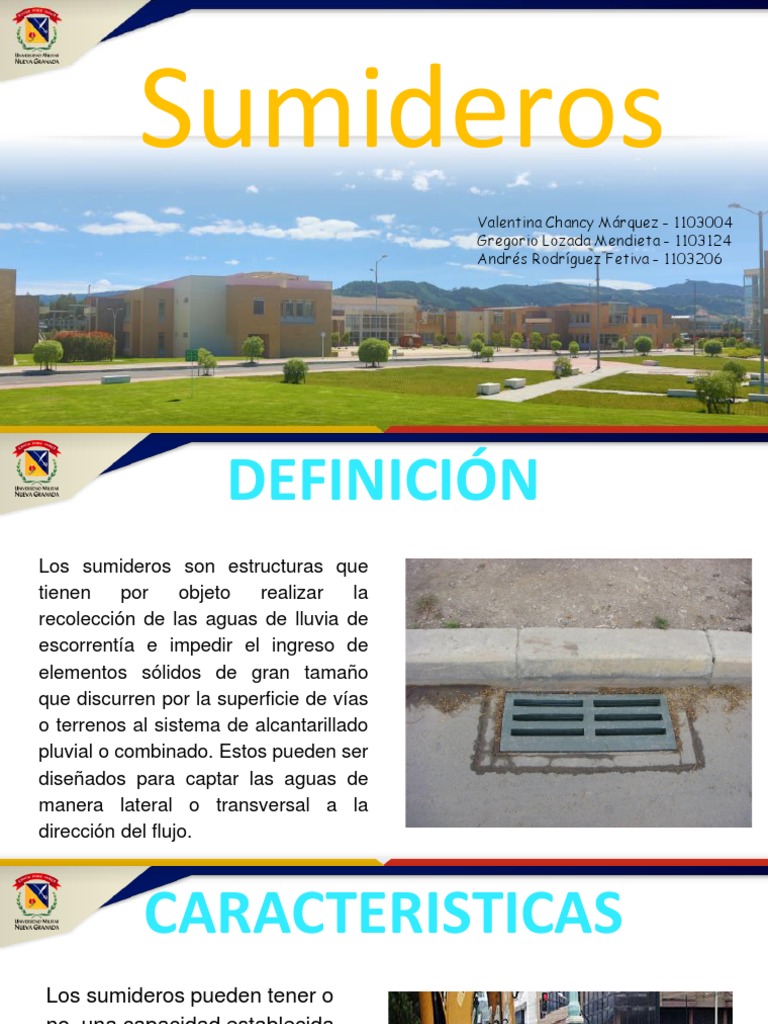

Sumideros

Valentina Chancy Márquez - 1103004

Gregorio Lozada Mendieta - 1103124
Andrés Rodríguez Fetiva - 1103206
 DEFINICIÓN
Los sumideros son estructuras que
tienen por objeto realizar la
recolección de las aguas de lluvia de
escorrentía e impedir el ingreso de
elementos sólidos de gran tamaño
que discurren por la superficie de vías
o terrenos al sistema de alcantarillado
pluvial o combinado. Estos pueden ser
diseñados para captar las aguas de
manera lateral o transversal a la
dirección del flujo.
 CARACTERISTICAS
Los sumideros pueden tener o
no una capacidad establecida
pata interceptar el caudal que
corre por la cuneta. Todos los
tipos de sumideros captan
mas agua a medida que
aumenta la altura de agua en
la cuneta, y parte del caudal,
puede sobrepasar el sumidero.
CARACTERISTICAS
Un sumidero ubicado en un
punto bajo de una cuneta,
captara eventualmente toda el
agua que alcance (siempre que
no quede completamente
ahogado), pero la altura de
agua puede tornarse excesiva si
el sumidero no tuviese una
altura suficiente.
 UBICACIÓN
Existe una serie de reglas y
criterios para determinar la
correcta ubicación de los
sumideros, lo detallamos a
continuación:
• En lugares donde se produzca la pendiente
longitudinal de las calles.
• Ubicar justo antes de puentes y
terraplenes.
• Preferiblemente antes de los cruces de
calles (esquinas) o de pasos de peatones.
• Ubicar en vías de longitud considerable y
cuando el escurrimiento puede sobrepasar
la capacidad de la cuneta se instala un
sumidero intermedio.
 UBICACIÓN
También es necesario tener en cuenta un
conjunto de recomendaciones que deben llevarse
a la práctica durante la etapa de la construcción,
las cuales son:
• Analizar el esquema geométrico de cada calle,
particularmente su sección transversal, de tal
forma de decidir si se debe o no construir un
sumidero a cada lado, o solo en el lado bajo.
• En las intersecciones de calles y en especial
cuando se deba impedirse el flujo transversal,
pueden crearse pequeñas depresiones para
garantizar la completa captación de las aguas.
• No se deben ubicar sumideros en lugares
donde no puedan interferir otros servicios
públicos como electricidad y teléfonos.
 SEPARACIÓN ENTRE SUMIDEROS

Esta determinado en función de la intensidad de la precipitación, del tipo de

calzada y del área de aporte. Sin embargo, en general se mantienen distancias
fijas como ser:

Distancia fija Zonas

25 m Comerciales y centrales con pavimento de concreto
30 m Para vías de anchura de 15 m.
50 m En pavimento de adoquín o en zonas de baja velocidad de transito
 SEPARACIÓN ENTRE SUMIDEROS

Se establece como norma de referencia el

espaciamiento máximo entre sumideros en
función a la pendiente de la calle según:

Pendiente Espaciamiento (m)

0.4 % 50.0
0.4 % a 0.6 % 60.0
0.6 % a 1.0 % 70.0
1.0 % a 3.0 % 80.0
 ELEMENTOS DE LOS SUMIDEROS

Rejilla: Elemento superior de la

estructura de captación que cumple
la función de permitir el paso del
agua de escorrentía superficial al
sumidero e impedir el ingreso de
elementos flotantes o solidos gruesos
al sistema de alcantarillado.
 ELEMENTOS DE LOS SUMIDEROS

Marco para rejilla: Elemento

rectangular que sirve de separación
entre el pavimento y la rejilla para
evitar que se adhieran.
 ELEMENTOS DE LOS SUMIDEROS

Tapa para sumidero: Elemento

utilizado para tapar el orificio de
acceso para realizar la inspección o
mantenimiento del sumidero.
 TIPOS DE SUMIDEROS

La selección del tipo de sumidero apropiado es importante, ya

que de ello depende la capacidad de captación del caudal y
en consecuencia del caudal que ingresa al colector.

En general los sumideros se dividen en cuatro tipos:

a) Sumideros de ventana o acera

b) Sumideros de reja o calzada
c) Sumideros mixtos o combinado
d) Sumideros especiales

Sumidero
 TIPOS DE SUMIDEROS

Sumideros de ventana o acera

Consiste en una abertura a manera de ventana practicada

en el bordillo o cordón de la acera, generalmente
deprimida con respecto a la cuneta. El sumidero posee
además de la ventana, un canal lateral de desagüe, una
pequeña cámara de recolección de sedimentos y una
tubería de conexión con el colector publico.

Sumidero de
ventana o acera
 TIPOS DE SUMIDEROS

Sumideros de ventana o acera

Para decidir la utilización de este tipo de sumideros
debemos considerar las siguientes recomendaciones:

• Razones de tipo vial en función a una prioridad de la

vía.
• Es recomendable su uso en puntos bajos.
• No deben ser utilizados cuando existe la posibilidad
acarreo cuantiosos de sedimentos y desperdicios.

Sumidero de
ventana o acera
 TIPOS DE SUMIDEROS

Sumidero de reja o calzada

Consiste en la ejecución de una cámara donde penetran

las aguas pluviales, esta se cubre con una reja para
impedir la precipitación de vehículos, personas u objetos
de cierto tamaño. Generalmente consta de una reja
propiamente dicha, la cámara de desagüe y la tubería de
conexión al colector.

Sumidero de
reja o calzada
 TIPOS DE SUMIDEROS
Sumidero de reja o calzada
Las recomendaciones para la utilización de este tipo de
sumidero a continuación:

• Utilizarlos preferentemente en calles o avenidas de

pendientes pronunciadas (de un 3% o mas)
• Las rejas de barras dispuestas en forma diagonal, por
su uso generalizado y por su ventaja para la
circulación de bicicletas.
• No se deben utilizar sumideros deprimidos de rejas
cuando estos ocupen parte o la totalidad de la calzada
• No se deben utilizar en puntos bajos, salvo cuando no Sumidero de
sea posible colocar los de tipo ventana reja o calzada
 TIPOS DE SUMIDEROS

Sumidero mixto o combinado

Es una combinación de los dos anteriores, tratando de

tomar de cada uno de ellos lo mas positivo, mejorando la
eficiencia del sumidero de ventana y reduciendo la
ocupación de la calzada para el sumidero de rejas.

Sumidero mixto
o combinado
 TIPOS DE SUMIDEROS

Sumidero mixto o combinado

Las recomendaciones practicas para su utilización son las

siguientes:

• Utilizarlos en lugares donde seria en principio,

preferibles los sumideros de ventana, pero donde la
eficiencia de captación de estos sea menor del 75%.

• Es recomendable suponer un área efectiva del 67%

del área total de la reja y la ventana.
Sumidero mixto
o combinado
 TIPOS DE SUMIDEROS

Sumideros especiales

Son aquellos que tienen una configuración algo diferente de los anteriores. Son utilizados en los
siguientes casos:

• Conexión de calles con canales abiertos o caudales naturales.

• Colección de aguas superficiales de áreas extensas.
• Conexión directa entre colectores y pequeñas calles naturales
 MATERIALES

Sumideros de ventana o acera

• Concreto f’c = 28 Mpa

• Barras de refuerzo No. 3 (ø 3/8”) fy = 420 MPa
• Barras de refuerzo No. 4 (ø 1/2”) fy = 420 MPa
• Estribos No. 3 (ø 3/8”) fy = 420 MPa
• Barras No. 6 (ø 3/4”) fy = 420 MPa
• Tapas de 0.60 m x 0.80 m (concreto o poliméricas)

Sumidero de
ventana o acera
 MATERIALES

Sumidero de reja o calzada

• Concreto f’c = 28 MPa

• Barras de refuerzo No. 3 (ø 3/8”) fy = 420 MPa
• Rejilla para sumidero (tipo A o tipo B)

Sumidero de
reja o calzada
 MATERIALES

Sumidero mixto o combinado

• Concreto f’c = 28 MPa

• Barras de refuerzo No. 3 (ø 3/8”) fy = 420 MPa
• Barras de refuerzo No. 4 (ø 1/2”) fy = 420 MPa
• Ganchos No. 2 (ø 1/4”) fy = 420 MPa
• Ganchos No. 3 (ø 3/8”) fy = 420 MPa
• Tapas 0.40 m x 0.50 m
• Rejilla para sumidero
• Barras No. 6 (ø 3/4”) fy = 420 MPa
• Tapas de 0.60 m x 0.80 m (concreto o poliméricas)
Sumidero mixto
o combinado
 MANTENIMIENTO DE SUMIDEROS
Es necesario realizar mantenimiento a las
estructuras para limpiar la acumulación de
sedimentos por lo menos una vez al año, aunque
para ciudades de gran tamaño se necesita hacer
mantenimiento como mínimo dos veces al año.
➢ Eliminar residuos como basura u hojas de la
rejilla que puedan obstruirla, impidiendo el
transito normal del agua.
➢ Las estructuras de retención deben limpiarse
antes que estén completamente llenas.

❖ Es recomendable recoger los desechos y hojas

generados por la poda del césped, con el fin de
evitar que sean arrastrados por la escorrentía
superficial.
 MANTENIMIENTO DE SUMIDEROS

➢ Es necesario eliminar grasas las cuales

representan el contaminante mas difícil de
remover e impiden el paso del agua,
ocasionando eventos de inundación

➢ Los sedimentos y desechos retirados de los

sumideros pueden ser clasificados como
residuos peligrosos en particular cuando la
limpieza es poco frecuente y/o en zonas
industriales, por lo cual deben ser eliminados de
forma adecuada para evitar impactos
ambientales negativos.
 CONCLUSIONES

➢ Los sumideros son elementos de gran importancia en la infraestructura

de los sistemas de alcantarillado, encargados de recolectar y conducir
el agua de escorrentía producida en las áreas de drenaje.

➢ Para diseñar un Sumidero es necesario tener en consideración

diferentes factores que pueden afectar la capacidad de intercepción de
entrada y su eficiencia y realizar una adecuada selección de la rejilla.

➢ Gran parte de los sumideros pueden convertirse en una fuente de

contaminantes si no cuenta con un mantenimiento frecuente que
permita evacuar el material allí retenido.
 INFOGRAFÍA

• https://www.ingenierocivilinfo.com/2011/05/tipos-de-sumideros.html

• https://www.epm.com.co/site/Portals/3/documentos/Aguas/NC_AS_IL02_17_Sumideros.pdf?v
er=2019-05-08-093904-053

• https://apuntesingenierocivil.blogspot.com/2010/10/sumideros-de-aguas-de-lluvia_05.html

• https://www.epm.com.co/site/Portals/3/documentos/Aguas/NC_AS_IL02_17_Sumideros.pdf?v
er=2019-05-08-093904-053

• https://es.scribd.com/doc/49107325/06-Sumideros-en-Alcantarillados-de-Aguas-Lluvias
