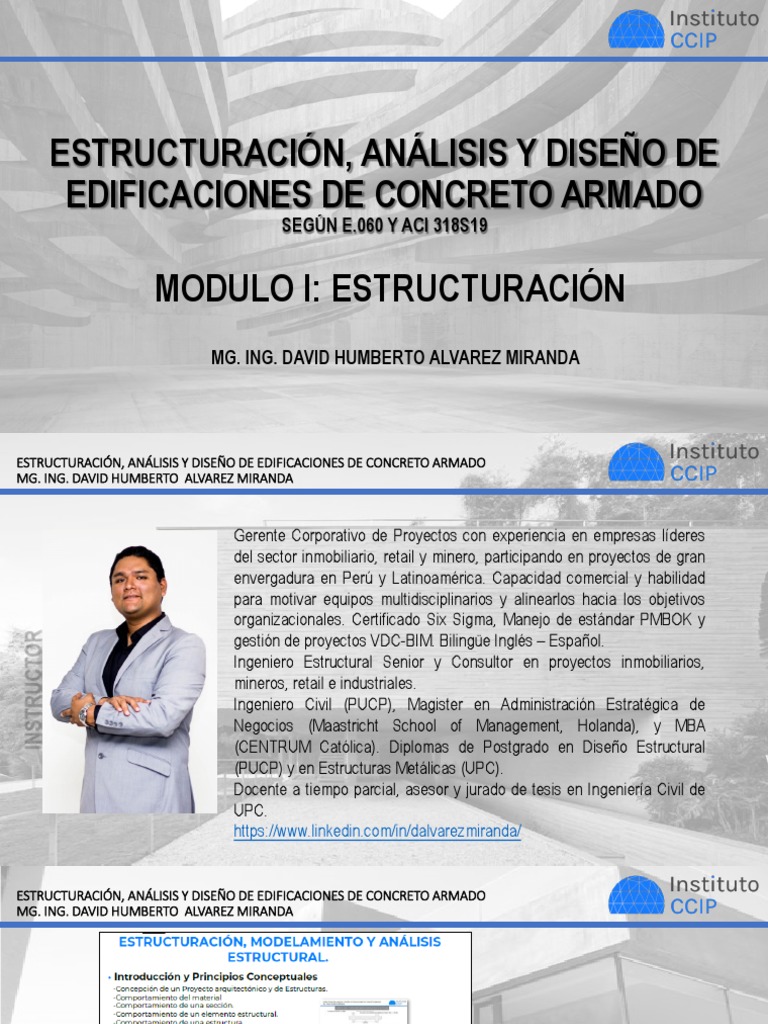

ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE
EDIFICACIONES DE CONCRETO ARMADO
SEGÚN E.060 Y ACI 318S19
MODULO I: ESTRUCTURACIÓN
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
Gerente Corporativo de Proyectos con experiencia en empresas líderes
del sector inmobiliario, retail y minero, participando en proyectos de gran
envergadura en Perú y Latinoamérica. Capacidad comercial y habilidad
para motivar equipos multidisciplinarios y alinearlos hacia los objetivos
organizacionales. Certificado Six Sigma, Manejo de estándar PMBOK y
gestión de proyectos VDC-BIM. Bilingüe Inglés – Español.
Ingeniero Estructural Senior y Consultor en proyectos inmobiliarios,
mineros, retail e industriales.
Ingeniero Civil (PUCP), Magister en Administración Estratégica de
Negocios (Maastricht School of Management, Holanda), y MBA
(CENTRUM Católica). Diplomas de Postgrado en Diseño Estructural
(PUCP) y en Estructuras Metálicas (UPC).
Docente a tiempo parcial, asesor y jurado de tesis en Ingeniería Civil de
UPC.
https://www.linkedin.com/in/dalvarezmiranda/
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PROYECTO ESTRUCTURAL: TRABAJO ESCALONADO
Edificio de Vivienda Multifamiliar en zona céntrica en
Lima, Perú.
3 sótanos , 1 semisótano, 5 pisos y azotea.
Fuente: Propia
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
Fuente: Sánchez (2006). Criterios estructurales para la enseñanza de alumnos de arquitectua.r PUCP
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
Fuente: Sánchez (2006). Criterios estructurales para la enseñanza de alumnos de arquitectura. PUCP
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
Fuente: Sánchez (2006). Criterios estructurales para la enseñanza de alumnos de arquitectura. PUCP
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
EDIFICIO MULTIFAMILIAR DE EDIFICIO MULTIFAMILIAR DE VIVIENDAS
VIVIENDAS DE 6 PISOS Y 1 SÓTANO DE 25 PISOS Y 4 SÓTANOS
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
Fuente: SYZ Mingesa SAC
Análisis de Vulnerabilidad Sísmica de Torre Interbank
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
Fuente: SYZ Mingesa SAC
Estudio de Reforzamiento City Center II
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
HOTEL WESTIN LIBERTADOR LIMA
Cuenta con un área construida de 72000 m2, 311 habitaciones y 5 sótanos, de los
cuales cuatro están destinados para estacionamientos de 727 vehículos.
Tiene un centro de convenciones para capacidad de 2000 personas y 14 salas de
reuniones. El proyecto de estructuras data del 2007-2008.
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
TORRE PRINCIPAL DE HOTEL
• La torre principal está compuesta por cuatro sótanos y treinta pisos. La
• Arquitectura contempla una forma rectangular (edificación regular).
• En la zona central, hay placas de 0.50m de espesor y columnas hacia el perímetro.
• Columnas de sección constante a lo alto para mantener rigidez lateral, pese no
requerirse por resistencia (magnitud de esfuerzos)
• LA RESISTENCIA EN COMPRESIÓN DEL CONCRETO DE LAS COLUMNAS ES DE
420KG/CM2 PARA LOS CUATRO SÓTANOS Y NUEVE PRIMEROS PISOS, DE
350KG/CM2 EN EL DÉCIMO PISO HASTA EL PISO DIECINUEVE, CAMBIANDO
LUEGO A 280KG/CM2 DEL PISO VEINTE AL PISO TREINTA. PARA LOS MUROS
DE CORTE SE HA MANTENIDO EL MISMO CRITERIO.
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
TORRE PRINCIPAL DE HOTEL
• LOS TECHOS DE LOS PISOS TÍPICOS TAMBIÉN SON UNA
LOSA MACIZA DE 22CM. EXCEPTO EN LAS ESQUINAS, LAS
CUALES ESTÁN CONFORMADAS POR LOSAS EN VOLADO
DE 27 CM. DE ESPESOR. EN EL TECHO DEL ÚLTIMO PISO SE
HA CONSIDERADO UNA LOSA DE 30 CM. YA QUE EN ESTA
LOSA SE APOYARÁN EQUIPOS PESADOS.
• LAS VIGAS Y LOSAS MACIZAS SE HAN CONSIDERADO CON
UNA RESISTENCIA DE 350KG/CM2 HASTA EL NOVENO PISO
Y EN 280KG/CM2, DESDE EL DÉCIMO PISO HASTA EL PISO
TREINTA. DE ESTA MANERA, NO SE TIENE PROBLEMAS DE
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
RESISTENCIA EN LAS UNIONES DE COLUMNAS Y VIGAS O
LOSAS DE DIFERENTE RESISTENCIA.
• EN LOS TECHOS DE LOS PISOS TÍPICOS SE TIENENVIGAS
CHATAS Y VIGAS PERALTADAS DE 75CM DEALTURA, DE TAL
MANERA DE TENER EN TODOS LOS PISOS TÍPICOS UNA
ALTURA LIBRE DE PISO A FONDO DE VIGA DE 2.4M
HABIÉNDOSE CONSIDERADO UN PISO TERMINADO DE 5CM.
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PODIO DE HOTEL WESTIN LIBERTADOR LIMA
• Compuesto por cinco sótanos y cuatro pisos.
• Arquitectura de los pisos
superiores forma una “ele”, debido a la
independización de la torre principal, y tienen una
altura de entrepiso de 6.40m. Zona de ingreso al
hotel se tiene una doble
altura.
• Junta de separación sísmica entre la torre y el
podio se inicia desde el nivel del piso del primer piso,
teniéndose en los sótanos una sola estructura.
• El podio y la torre tiene sus primeros cuatros pisos
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
de 6.40m de altura cada uno, sobre el nivel de la
vereda.
• Hay pisos intermedios (denominados mezanines)
dada la gran altura de entrepiso.
• En el comedor principal del hotel, la altura de
entrepiso es 12.8 m.
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PODIO DE HOTEL WESTIN LIBERTADOR LIMA
• SISTEMA DUAL ASIMÉTRICO CONFORMADO POR
PLACAS DE 40 Y 70CM DE ESPESOR Y POR
COLUMNAS CUADRADAS DE DIFERENTES
SECCIONES, PREDOMINANDO 70X70CM, 85X85 Y
100X100CM, FORMANDO PÓRTICOS Y EJES EN
LAS DOS DIRECCIONES DE LA PLANTA.
• ALTURAS DE ENTREPISO DE 6.4M CON ALGUNAS
MEZANINES INTERMEDIAS.
• UN EJE EXTERIOR QUE EN ARQUITECTURA
ESTÁ TOTALMENTE CERRADO (LÍMITE CON
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
TERRENO VECINO).
• ZONA DE DOBLE ALTURA EN EL HALL PRINCIPAL
DEL HOTEL Y EN EL AUDITORIO DEL PISO 3.
• VOLADOS DE HASTA 10M. EN LAS TRES
FACHADAS DEL PROYECTO.
• PISCINAS UBICADAS EN EL SEGUNDO PISO.
• EN EL AUDITORIO NO HAY COLUMNAS
INTERMEDIAS, POR LO QUE SE TIENEN VIGAS
POSTENSADAS DE APROXIMADAMENTE 32M.
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PODIO DE HOTEL WESTIN LIBERTADOR LIMA
• EN EL HALL PRINCIPAL HAY COLUMNAS
CIRCULARES QUE SE INCLINAN HACIA LA
FACHADA, TENIENDO ALTURAS DE PISO A
TECHO DE 12.8M (DOBLE ALTURA EN HALL).
• EN EL CUARTO TECHO SE UBICAN LOS
TANQUES DE GAS Y EN UNA MEZANINE DEL
TECHO DEL TECER PISO. LOS TANQUES DE
PETROLEO, CON CARGAS DE 20 TON EN CADA
ZONA.
• EN El TECHO DEL PRIMER SÓTANO SE TIENE EL
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
INGRESO DE CAMIONES PARA EL
ABSTECIMIENTO DELHOTEL.
• COMO HAY CUATRO SÓTANOS, SE HA USADO
MUROS CON ANCLAJES PARA TODO EL
PERÍMETRO.
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PODIO DE HOTEL WESTIN LIBERTADOR LIMA
• EN EL QUINTO SÓTANO SE UBICA LA
CISTERNA DEL PROYECTO, QUE TIENE LA
CARACERÍSTICA ESPECIAL DE TENER SU
PISO SEPARADO DEL SUELO. ESTO
SIGNIFICA QUE EL FONDO DE LA CISTERNA
SE PUEDE INSPECCIONAR POR DEBAJO,
SIENDO UN TECHO.
• COMO HAY VOLADOS DE LONGITUDES
MUY
• IMPORTANTES SE TIENEN VIGAS
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
POSTENSADAS CON PERALTES VARIABLES
DE 1.55M, 1.2M, 0.8M ETC.
• EL SISTEMA DE PAÑOS FLUCTUA EN 8X8M,
8X10M, 8X12 Y OTROS, TENIÉNDOSE
LOSAS DE 20CM Y EN ALGUNOS CASOS
VIGAS SOBRE VIGAS, PARA REDUCIR EL
PAÑO EFECTIVO DE LAS LOSAS. EN
ALGUNOS CASOS SE HA USADO LOSAS DE
30CM DE ESPESOR..
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PODIO DE HOTEL WESTIN
LIBERTADOR LIMA
• TECHO DEL PRIMER PISO EN
GENERAL ES UNA LOSA
MACIZA ARMADA EN 2
DIRECCIONES DE 20CM. DE
ESPESOR APOYADA EN
VIGAS PERALTADAS DE
40X95CM.
• EN LA ZONA DE LA PISCINA Y
LA ZONA UBICADA SOBRE LA
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
MEZANINE SE CUENTA CON
UNA LOSA MACIZA ARMADA
EN UNA DIRECCIÓN DE 30CM
DE ESPESOR POR TENER
VIGAS CHATAS EN LA OTRA
DIRECCIÓN.
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PODIO DE HOTEL WESTIN
LIBERTADOR LIMA
• TECHOS DE LOS SÓTANOS
HAN SIDO DISEÑADOS CON
UNA LOSA MACIZA DE 20CM.
ARMADA EN DOS
DIRECCIONES QUE SE
APOYAN EN SU MAYORÍA
SOBRE VIGAS DE 40X90CM.
• EL PISO DE LA MEZANINE
(NIV+3.60) ES UNA LOSA
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
MACIZA ARMADA EN 2
DIRECCIONES DE 20CM. DE
ESPESOR APOYADA EN
VIGAS DE 60X65CM.
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PODIO DE HOTEL WESTIN
LIBERTADOR LIMA
• TECHO DEL PRIMER
PISO DEL PODIO
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PODIO DE HOTEL WESTIN
LIBERTADOR LIMA
• TECHO DEL SEGUNDO PISO,
EN GENERAL, ES UNA LOSA
MACIZA ARMADA EN 2
DIRECCIONES DE 20CM. DE
ESPESOR APOYADA EN
VIGAS PERALTADAS DE
40X95CM, EXCEPTO EN LA
ZONA QUE ABARCA EL LOBBY
DEL HOTEL, DONDE LAS
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
VIGAS SON DE 1.20M DE
PERALTE Y EN LA ZONA MÁS
CERCANA A LA AV. LAS
BEGONIAS, DONDE SE
TIENEN VIGAS EN VOLADO
DE ALTURA VARIABLE QUE
SON VIGAS POSTENSADAS.
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PODIO DE HOTEL WESTIN
LIBERTADOR LIMA
• TECHO DEL SEGUNDO PISO
DEL PODIO
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PODIO DE HOTEL WESTIN
LIBERTADOR LIMA
• TECHO DEL TERCER PISO, AL
IGUAL QUE EN EL 1ER Y 2DO
PISO, CUENTA CON LOSA MACIZA
DE 20CM. DE ESPESOR APOYADA
EN VIGAS PERALTADAS DE
40X95CM.
• SÓLO EN LA ZONA DE LOS
CORREDORES DE SERVICIO, SE
TIENEN VIGAS DE 1.20M DE
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
PERALTE DEBIDO A TENER
TRAMOS EN VOLADO DE 5.80M
DE LONGITUD.
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PODIO DE HOTEL WESTIN
LIBERTADOR LIMA
• EN LA ZONA DONDE SE
UBICARÁN LOS TANQUES DE
GAS, LA LOSA ES DE 25CM DE
ESPESOR; REFORZADA CON
VIGAS CHATAS EN LAS CUALES
IRÁN LOS SOPORTES DE LOS
TANQUES.
• LAS VIGAS Y LOSAS MACIZAS SE
HAN CONSIDERADO CON UNA
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
RESISTENCIA DE 280KG/CM2 EN
TODOS LOS PISOS., EXCEPTO LA
ZONA DE LA TORRE DONDE EL
CONCRETO ES DE 350KG/CM²,
SEÑALÁNDOSE EN LOS PLANOS
LOS EJES DONDE SE TIENE LAS
JUNTAS DE VACIADO CON
DIFERENTES TIPO DE
CONCRETO.
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PODIO DE HOTEL WESTIN
LIBERTADOR LIMA
• EN LA ZONA DONDE SE
UBICARÁN LOS TANQUES DE
GAS, LA LOSA ES DE 25CM DE
ESPESOR; REFORZADA CON
VIGAS CHATAS EN LAS CUALES
IRÁN LOS SOPORTES DE LOS
TANQUES..
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
GRAN TORRE COSTANERA (Ó GRAN TORRE DE SANTIAGO)
• En Santiago de Chile, este edificio de 62 pisos Y 6 SÓTANOS. Tiene altura de 300m. y es la torre principal del conjunto
costanera center. El edificio más alto de Sudamérica.
• Mirador Sky Costanera en pisos 61 y 62.
Fuente: Web
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
GRAN TORRE COSTANERA (Ó GRAN TORRE DE SANTIAGO)
Fuente: Web
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
GRAN TORRE COSTANERA (Ó GRAN TORRE DE SANTIAGO)
• Terremoto de 2010, sin
sufrir daños
estructurales.
• Vientos con
velocidades de
122km/hora.
• Planta del edificio mide
exactamente 50 por 50
metros aprox.
Fuente: Rene Lagos Ingenieros.
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
GRAN TORRE COSTANERA (Ó GRAN TORRE DE SANTIAGO)
Fuente: Web
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PRIMER EDIFICIO DE INTERCAMBIADOR DE CALOR DE LA PLANTA DE CEMENTOS LIMA
• Edificio industrial de 9 pisos. Altura de 110 metros y construido en 1996/1997 en Perú.
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
PRIMER EDIFICIO DE INTERCAMBIADOR DE CALOR DE LA PLANTA DE CEMENTOS LIMA
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
SEGUNDO EDIFICIO DE INTERCAMBIADOR DE CALOR DE LA PLANTA DE CEMENTOS LIMA
• Edificio de nueve pisos cuyas alturas de entrepiso varían entre 14 y 24 metros de altura, con una altura total de 141.20
metros. Se tienen vigas .40x2.00 cada 3.10m (aprox.), apoyadas en grandes vigas 1.20x3.00.
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
SEGUNDO EDIFICIO DE INTERCAMBIADOR DE CALOR DE LA PLANTA DE CEMENTOS LIMA
• EL EDIFICIO TIENE UNA FORMA RECTANGULAR Y SE UBICA ENCIMA DEL HORNO ACTUAL, POR LO QUE SU
ESTRUCTURA SOLO PODÍA CONSIDERAR APOYOS EN LOS EXTREMOS DEL PÉRÍMETRO, DE UNA PLANTA Den
APROXIMADAMENTE 30 x20M.
• SE DEFINIÓ USAR PLACAS DE 1.20M DE ANCHO (densidad de acero colocado aprox 150 kg/m3), FORMANDO “ELES” EN
LAS ESQUINAS.
• LAS ELES FUERON DE 5.5M DE LARGO Y DOS DE ELLAS EN LOS PRIMEROS PISOS FUERON DE 5.5X8.5M.
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
SEGUNDO EDIFICIO DE INTERCAMBIADOR DE CALOR DE LA PLANTA DE CEMENTOS LIMA
• Es común encontrar ciclones de peso de 150 a 500 toneladas. A la abertura de estos equipos, al ser circulares, se les suele
colocar vigas bordeando su abertura. Las losas se calculan para las cargas propias y una sobrecarga del orden de 600kg/m2.
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
SEGUNDO EDIFICIO DE INTERCAMBIADOR DE CALOR DE LA PLANTA DE CEMENTOS LIMA
• La cimentación consiste de 2 zapatas de 1,200 de m3 y 175 toneladas de acero conectadas con vigas de cimentación de
2.0x3.5 m de sección.
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
ESTRUCTURACIÓN, ANÁLISIS Y DISEÑO DE EDIFICACIONES DE CONCRETO ARMADO
MG. ING. DAVID HUMBERTO ALVAREZ MIRANDA
SEGUNDO EDIFICIO DE INTERCAMBIADOR DE CALOR DE LA PLANTA DE CEMENTOS LIMA
Fuente: Antonio Blanco Blasco Ingenieros (ABBINGS)
