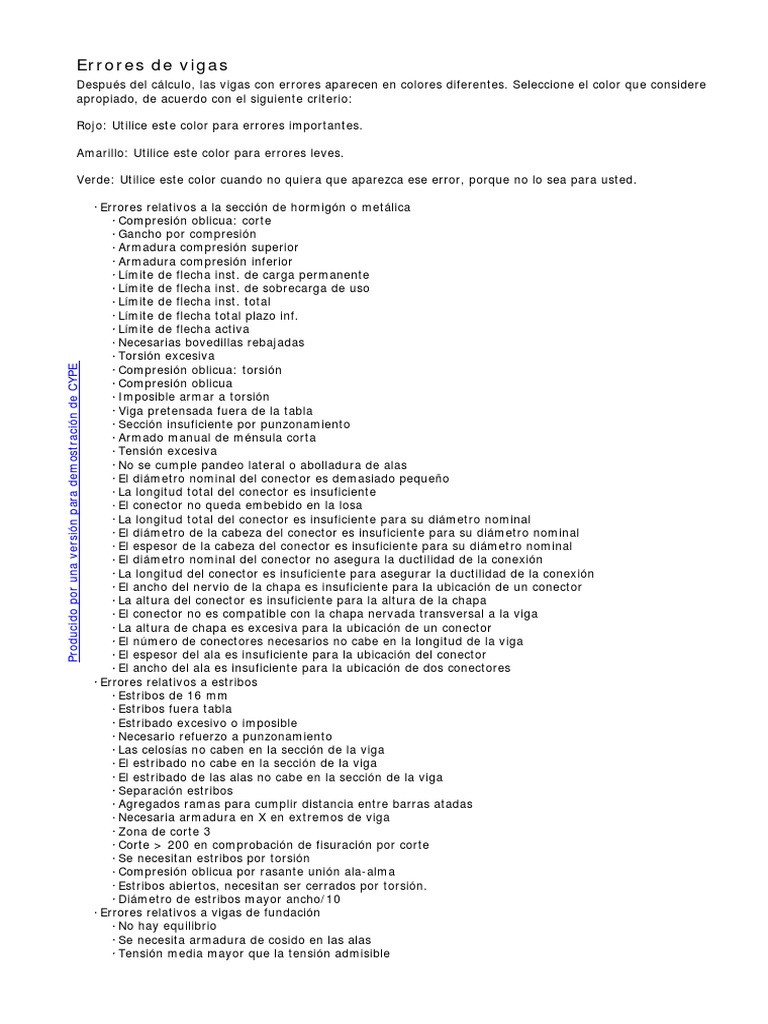

Errores de vigas

Después del cálculo, las vigas con errores aparecen en colores diferentes. Seleccione el color que considere
apropiado, de acuerdo con el siguiente criterio:

Rojo: Utilice este color para errores importantes.

Amarillo: Utilice este color para errores leves.

Verde: Utilice este color cuando no quiera que aparezca ese error, porque no lo sea para usted.

Errores relativos a la sección de hormigón o metálica

Compresión oblicua: corte
Gancho por compresión
Armadura compresión superior
Armadura compresión inferior
Límite de flecha inst. de carga permanente
Límite de flecha inst. de sobrecarga de uso
Límite de flecha inst. total
Límite de flecha total plazo inf.
Límite de flecha activa
Necesarias bovedillas rebajadas
Torsión excesiva
Compresión oblicua: torsión
Producido por una versión para demostración de CYPE

Compresión oblicua
Imposible armar a torsión
Viga pretensada fuera de la tabla
Sección insuficiente por punzonamiento
Armado manual de ménsula corta
Tensión excesiva
No se cumple pandeo lateral o abolladura de alas
El diámetro nominal del conector es demasiado pequeño
La longitud total del conector es insuficiente
El conector no queda embebido en la losa
La longitud total del conector es insuficiente para su diámetro nominal
El diámetro de la cabeza del conector es insuficiente para su diámetro nominal
El espesor de la cabeza del conector es insuficiente para su diámetro nominal
El diámetro nominal del conector no asegura la ductilidad de la conexión
La longitud del conector es insuficiente para asegurar la ductilidad de la conexión
El ancho del nervio de la chapa es insuficiente para la ubicación de un conector
La altura del conector es insuficiente para la altura de la chapa
El conector no es compatible con la chapa nervada transversal a la viga
La altura de chapa es excesiva para la ubicación de un conector
El número de conectores necesarios no cabe en la longitud de la viga
El espesor del ala es insuficiente para la ubicación del conector
El ancho del ala es insuficiente para la ubicación de dos conectores
Errores relativos a estribos
Estribos de 16 mm
Estribos fuera tabla
Estribado excesivo o imposible
Necesario refuerzo a punzonamiento
Las celosías no caben en la sección de la viga
El estribado no cabe en la sección de la viga
El estribado de las alas no cabe en la sección de la viga
Separación estribos
Agregados ramas para cumplir distancia entre barras atadas
Necesaria armadura en X en extremos de viga
Zona de corte 3
Corte > 200 en comprobación de fisuración por corte
Se necesitan estribos por torsión
Compresión oblicua por rasante unión ala-alma
Estribos abiertos, necesitan ser cerrados por torsión.
Diámetro de estribos mayor ancho/10
Errores relativos a vigas de fundación
No hay equilibrio
Se necesita armadura de cosido en las alas
Tensión media mayor que la tensión admisible
 Tensión en borde > 1.25 x tensión admisible
Errores relativos a armados en general
Arm. en altura fuera de tabla
Al poner el gancho se generan segmentos de longitud insuficiente
Alineación incorrecta, dividir en columna
La armadura de piel no cabe en la sección útil.
Tramo corto, longitud de barra menor que la longitud mínima de anclaje
Armadura fuera de la viga. Revise geometría de extremos y encuentros
Gancho de armadura de piel
División de barra dentro de zona de confinamiento
Desnivel que necesita detalle constructivo de continuidad de barras
Longitud de la barra mayor que la longitud máxima
Errores relativos a armados de montaje
Armado de perchas superior fuera tabla
Gancho de armadura de perchas superior
Armado de perchas superior colaborante
Armadura de montaje superior excesiva
La armadura de montaje no cabe en la sección útil.
Diámetro de montaje en esquinas por sismo inferior al mínimo
Diámetro en apoyo superior al máximo
Armado de montaje en más de una capa
Errores relativos a armaduras de negativos
Gancho de armadura superior
Producido por una versión para demostración de CYPE

Armado superior fuera tabla

Cuantía geo. máx. total superior izquierda
Cuantía geo. máx. total superior derecha
Cuantía geo máx. tracción superior
Cuantía geo máx. compres superior
Fisuración en armado superior (izq.)
Fisuración en armado superior (der.)
Armadura de negativos excesiva
La armadura de negativos no cabe en la sección útil.
Armado de negativo en más de una capa
Errores relativos a armaduras de positivos
Armado inferior fuera tabla
Cuantía geo. máx. total inferior
Cuantía geo máx. tracción inferior
Cuantía geo máx. compres inferior
Gancho de armadura inferior
Long. ancl. armadura inferior>½ apoyo
Fisuración en armado inferior
Armado de cosido con diám. > 10 mm.
Imposible colocar armado de cosido
Armadura de positivos excesiva
La armadura de positivos no cabe en la sección útil.
Diámetro de positivos en esquinas por sismo inferior al mínimo
Armado de positivo en más de una capa

Compresión oblicua: corte

La sección de hormigón es insuficiente, ya que se agota por compresión oblicua debido al cortante.
Solución: Aumentar la altura o ancho de la viga.

Gancho por compresión

No se permite anclar en gancho las barras comprimidas. Esto suele ocurrir en los apoyos extremos, cuando
la longitud de anclaje en la columna es insuficiente y por tanto se ancla en gancho. Solución: Si es en
apoyos extremos, aumentar altura o ancho de la viga para disminuir la sección necesaria de armadura, o
bien aumentar el tamaño de la columna. En apoyos intermedios no se debe cortar la armadura sino hacerla
pasante (la de mayor sección), corrigiendo el plano.
 Armadura compresión superior

La armadura superior trabaja a compresión (normalmente en centro de vano) y el hormigón al máximo de

su capacidad, con lo que la sección, en caso de rotura, tendría un fallo frágil o repentino. Además, esto
obliga a que el estribado arriostre la armadura de montaje. Solución: Aunque no es un error, debería
aumentar la altura o el ancho de la viga.

Armadura compresión inferior

La armadura inferior trabaja a compresión (normalmente en los apoyos de la viga) y el hormigón al

máximo de su capacidad, con lo que la sección, en caso de rotura, tendría un fallo frágil o repentino.
Solución: Aunque no es un error, debería aumentar la altura o el ancho de la viga.

Límite de flecha inst. de carga permanente

Se supera el límite de flecha. Solución: Aumentar preferiblemente la altura de la viga, ya que aumentando
el ancho apenas se gana inercia y se aumenta mucho el peso propio. Si se supera el límite ligeramente, se
puede optar por aumentar el armado de la viga en el editor de armado hasta encajar la deformación a los
valores adecuados.
Producido por una versión para demostración de CYPE

Límite de flecha inst. de sobrecarga de uso

Ver Límite de flecha inst. de carga permanente

Límite de flecha inst. total

Ver Límite de flecha inst. de carga permanente

Límite de flecha total plazo inf.

Ver Límite de flecha inst. de carga permanente

Límite de flecha activa

Ver Límite de flecha inst. de carga permanente

Necesarias bovedillas rebajadas

Aparece cuando en la definición de la viga pretensada se ha especificado que debe llevar un número
mínimo de bovedillas rebajadas y, sin embargo, en la planta se ha introducido una viga pretensada sin
alas.

Torsión excesiva

El armado de piel por torsión tiene una separación menor que la mínima definida en las opciones de
cálculo. También puede ser debido a que la armadura longitudinal necesaria por torsión, que se reparte
también en las caras superior e inferior de la viga, no encaje en las tablas de armado disponibles para esa
sección de viga. Solución: Aumentar la altura o el ancho de la viga.

Compresión oblicua: torsión

El momento torsor supera el torsor de agotamiento por compresión oblicua del hormigón. Solución:
Estudiar la ley de torsores a lo largo de la viga y, si el torsor sólo es importante en el extremo de la viga,
dentro de zona maciza, no será previsible problema alguno. Si no existen zonas macizas, será necesario
aumentar la altura o ancho de la viga.
Se entiende por zonas macizas los ábacos en losas casetonadas y zonas de losa maciza, así como los
voladizos que no tienen continuidad de los nervios con los nervios de la losa anterior pero en los que se
prevé que se macizará, al menos, la primera fila de bovedillas para transmitir las compresiones que por
flexión se originan en la cara inferior de la losa contigua.
 Compresión oblicua

La combinación de torsor más cortante agota por compresión oblicua al hormigón. Solución: Estudiar la ley
de torsores a lo largo de la viga y, si el torsor sólo es importante en el extremo de la viga, dentro de zona
maciza, no será previsible problema alguno. Si no existen zonas macizas, será necesario aumentar la altura
o ancho de la viga.
Se entiende por zonas macizas los ábacos en losas casetonadas y zonas de losa maciza, así como los
voladizos que no tienen continuidad de los nervios con los nervios de la losa anterior pero en los que se
prevé que se macizará, al menos, la primera fila de bovedillas para transmitir las compresiones que por
flexión se originan en la cara inferior de la losa contigua.

Imposible armar a torsión

Si se trata de una viga pretensada, al no disponerse armadura de montaje superior, no es posible armar
correctamente a torsión. También puede producirse cuando, debido al ancho escaso de la viga, sólo se
dispone una barra de montaje o de positivos. Solución: Evitar la torsión modificando el modelo de
estructura en el primer caso, y aumentar el ancho de la viga en el segundo.

Viga pretensada fuera de la tabla

No hay suficientes tipos definidos en la familia de las vigas pretensadas. Solución: Ampliar la tabla de vigas
Producido por una versión para demostración de CYPE

pretensadas.

Sección insuficiente por punzonamiento

Norma EH-91. Se comprueba la sección de punzonamiento (de forma análoga a como se realiza en
zapatas, pero quedando del lado de la seguridad al computar sólo la sección de punzonamiento en la
dirección de la viga) y si la tensión es mayor que 3·fcv, la sección es insuficiente. Solución: Aumentar la
dimensión de la columna, la altura de la viga, etc.

Armado manual de ménsula corta

La columna apeada sobre la viga queda a menos de una altura útil de la columna de apoyo más cercana.
Solución: El usuario debe calcular el tramo corto de viga mediante el programa independiente de ménsulas
cortas, y añadir un detalle en los planos con la armadura adicional calculada.

Tensión excesiva

La tensión sobre el perfil supera a la tensión admisible por éste. Solución: Aumentar el perfil.

No se cumple pandeo lateral o abolladura de alas

La comprobación de pandeo lateral se hace sólo para el ala inferior de la viga y cuando ésta se encuentra
bajo losa. Solución: Aumentar el perfil, si bien debe tenerse en cuenta que a veces puede despreciarse el
pandeo lateral, ya que la longitud de pandeo lateral asumida es la del vano simple de la viga aun cuando
haya apeos intermedios, y el coeficiente de pandeo siempre es uno, lo que queda del lado de la seguridad.

El diámetro nominal del conector es demasiado pequeño

Solución: Aumentar el diámetro del vástago.

La longitud total del conector es insuficiente

Solución: Aumentar la longitud del vástago o bien el espesor de la cabeza.

El conector no queda embebido en la losa

Solución: Disminuir la longitud del vástago o bien el espesor de la cabeza.

 La longitud total del conector es insuficiente para su diámetro nominal

Solución: Aumentar la longitud del vástago.

El diámetro de la cabeza del conector es insuficiente para su diámetro nominal

Solución: Aumentar el diámetro de la cabeza.

El espesor de la cabeza del conector es insuficiente para su diámetro nominal

Solución: Aumentar el espesor de la cabeza.

El diámetro nominal del conector no asegura la ductilidad de la conexión

Ver El diámetro nominal del conector es demasiado pequeño

La longitud del conector es insuficiente para asegurar la ductilidad de la conexión

Solución: Aumentar la longitud del vástago.

Producido por una versión para demostración de CYPE

El ancho del nervio de la chapa es insuficiente para la ubicación de un conector

Solución: Para las normas EA-95, REAE y Eurocódigo Portugal el ancho mínimo del nervio de hormigón en
la chapa debe ser mayor de 5 cm. Para las normas NCh427, NTC DF, AISC LRFD, AISC ASD y NBR8800 el
ancho medio del nervio de hormigón en la chapa debe ser mayor de 5.08 cm (2").

La altura del conector es insuficiente para la altura de la chapa

Solución: Aumentar la altura del vástago.

El conector no es compatible con la chapa nervada transversal a la viga

Normas EA-95, REAE y Eurocódigo Portugal. Este error aparece si el diámetro nominal del perno es mayor
de 2 cm, la altura de la chapa es mayor de 8.50 cm o la altura de la chapa es mayor que el ancho medio
del nervio. La solución será diferente en cada caso.

La altura de chapa es excesiva para la ubicación de un conector

Normas NCh427, NTC DF, AISC LRFD, AISC ASD y NBR8800. Ocurre cuando la altura total de la chapa es
mayor que 7.62 cm (3"). Solución: Utilizar una chapa de menor altura.

El número de conectores necesarios no cabe en la longitud de la viga

Aumentar el diámetro del vástago, o bien colocar un perfil de mayor altura para que el esfuerzo rasante
sea menor.

El espesor del ala es insuficiente para la ubicación del conector

Se limita a un mínimo el espesor del ala al que se suelda el conector. Este espesor es función del diámetro
del conector. Solución: Aumentar el perfil.

El ancho del ala es insuficiente para la ubicación de dos conectores

Existen unas distancias mínimas entre caras de conectores y entre la cara del conector y el borde del ala.
Solución: Elegir un perfil con mayor ancho de ala.
 Estribos de 16 mm

Se indica que el diámetro máximo de estribos es 16 mm a la separación que se especifica, necesaria para
absorber el esfuerzo (normalmente cortante). Solución: Aumentar la altura o el ancho de la viga.

Estribos fuera tabla

El armado necesario no se encuentra en tabla. De todas formas, el programa calcula la armadura necesaria
independientemente de la que tenga definida en dicha tabla de armado. Solución: Aunque no es un error,
si se quiere evitar el armado propuesto por el programa, debe modificar las tablas de armado.

Estribado excesivo o imposible

El estribado no es válido ni siquiera con estribos de 16 mm a separaciones de 1 centímetro. Solución: Debe

aumentar la altura o el ancho de la viga.

Necesario refuerzo a punzonamiento

Producido por una versión para demostración de CYPE

Norma EH-91. Se comprueba si, a media altura útil de la cara de la columna, la tensión está entre 2·fcv y
3·fcv. En este caso es necesario reforzar con armadura. Solución: Aumentar la dimensión de la columna, la
altura de la viga, etc.

Las celosías no caben en la sección de la viga

El ancho de la celosía más dos veces el recubrimiento lateral es mayor que el ancho de la viga. Solución:
Aumentar el ancho de la viga.

El estribado no cabe en la sección de la viga

El ancho del estribo (teniendo en cuenta los radios de doblado) más dos veces el recubrimiento lateral es
mayor que el ancho de la viga. Solución: Aumentar el ancho de la viga.

El estribado de las alas no cabe en la sección de la viga

La altura del estribo (teniendo en cuenta los radios de doblado) más dos veces el recubrimiento es mayor
que la altura del ala de la viga. Solución: Aumentar la altura del ala de la viga.

Separación estribos

No se cumple la separación mínima entre estribos. Solución: Aumentar la altura o ancho de la viga.

Agregados ramas para cumplir distancia entre barras atadas

Norma EHE-08. Según el artículo 44.2.3.4.1, la separación transversal entre ramas de estribos debe ser
menor o igual al canto útil y menor o igual a 500 mm.
Norma CIRSOC. Se produce con sismo y criterio de armado por ductilidad, cuando hay barras
longitudinales intermedias sin atar a distancia mayor que 30 veces el diámetro del estribo.
Es sólo un aviso. El programa lo ha efectuado automáticamente.

Necesaria armadura en X en extremos de viga

Norma CIRSOC. Con sismo y criterio de armado por ductilidad, en zona de corte 3 y zonas sísmicas 3 ó 4,
se emite este mensaje. Solución: El usuario debe colocar de forma manual armaduras en X en extremos.
 Zona de corte 3

Norma CIRSOC. Con sismo y criterio de armado por ductilidad, en zona de corte 3 en extremos de vigas,
se coloca un refuerzo lateral en las caras de apoyo como armadura de piel. Es sólo un aviso. El programa lo
ha efectuado automáticamente.

Corte > 200 en comprobación de fisuración por corte

Norma EHE. Se superan los valores de la Tabla 49.3. Solución: Aumentar la altura o ancho de la viga.

Se necesitan estribos por torsión

En vigas pretensadas o de celosía, cuando existe torsor que no es posible absorber con el hormigón, el
programa indica que ha dispuesto un estribado que resiste ese exceso de torsión. Es sólo un aviso. El
programa lo ha efectuado automáticamente.

Compresión oblicua por rasante unión ala-alma

En vigas en T se agota por compresión oblicua el hormigón en la unión ala-alma. Solución: Aumentar el
espesor del ala.
Producido por una versión para demostración de CYPE

Estribos abiertos, necesitan ser cerrados por torsión.

Si ha seleccionado en opciones de estribos para vigas pretensadas la disposición de estribos abiertos y

existe esfuerzo torsor, el programa le avisará de ello. Solución: Cambiar la opción a estribo cerrado.

Diámetro de estribos mayor ancho/10

Norma NBR 6118:2003. Se limita el diámetro máximo del estribo. Si el calculado es mayor, da este
mensaje. Solución: Aumentar la altura o el ancho de la viga.

No hay equilibrio

En la sección transversal la resultante de tensiones queda fuera del ancho de la viga. Solución: Aumentar
el ancho de la viga.

Se necesita armadura de cosido en las alas

La sección de hormigón del ala es insuficiente para absorber el cortante. Solución: El usuario debe calcular
este estribado del ala o bien aumentar el espesor del ala.

Tensión media mayor que la tensión admisible

En la sección transversal, la tensión transmitida al terreno, justo en el punto medio de la sección

transversal, es superior a la admisible. Solución: Aumentar el ancho de la viga.

Tensión en borde > 1.25 x tensión admisible

En la sección transversal, la tensión transmitida al terreno, en el borde de la sección, es superior a la 1.25

veces la admisible. Solución: Aumentar el ancho de la viga.

Arm. en altura fuera de tabla

Ver Estribos fuera tabla
 Al poner el gancho se generan segmentos de longitud insuficiente

La dimensión del gancho no cabe en la altura de la viga. Solución: Aumentar la altura de la viga.

Alineación incorrecta, dividir en columna

El programa estima que el encuentro de dos tramos de vigas en una columna que, en principio, están
como alineación continua no es posible. Solución: Dividir la alineación en la columna con la opción de dividir
alineaciones.

La armadura de piel no cabe en la sección útil.

No cumple la separación mínima vertical. Solución: Aumentar la altura de la viga.

Tramo corto, longitud de barra menor que la longitud mínima de anclaje

La longitud de la viga es muy pequeña, y el armado no tiene suficiente longitud disponible. Solución:
Revise la geometría de la viga.
Producido por una versión para demostración de CYPE

Armadura fuera de la viga. Revise geometría de extremos y encuentros

La armadura, en encuentros con otras vigas de menor altura, se sale físicamente de la viga por problemas
de interpretación de la geometría del encuentro por parte del programa. Solución: Modificar ligeramente
los encuentros con otras vigas.

Gancho de armadura de piel

Es necesario anclar la armadura de piel debido al esfuerzo torsor al que puede estar sometida una viga, y
la longitud de anclaje hace necesario el gancho. Es sólo un aviso. El programa lo ha efectuado
automáticamente.

División de barra dentro de zona de confinamiento

Aparecerá este mensaje cuando se utiliza la opción de anclar los positivos junto a zonas de confinamiento y
se tienen que producir los empalmes dentro de las zonas de confinamiento para evitar que la longitud
exceda de la longitud máxima de una barra (por defecto 12 m). Solución: Queda a criterio del proyectista
modificar manualmente el armado de la viga para que los empalmes no se produzcan en dichas zonas de
confinamiento.

Desnivel que necesita detalle constructivo de continuidad de barras

En vigas que sufren longitudinalmente un desnivel (cambio de cota) el programa no calcula el estribado
adicional de la viga de cambio de cota que proporciona continuidad del armado longitudinal de la viga en
cuestión a ambos lados del desnivel. Solución: Disponer el detalle constructivo que indique este armado
complementario.

Longitud de la barra mayor que la longitud máxima

Se produce cuando, por algún motivo, el programa no pueda dividir la barra y resulten longitudes mayores
a 12 m. Solución: Divida el armado manualmente.

Armado de perchas superior fuera tabla

Ver Estribos fuera tabla
 Gancho de armadura de perchas superior

La longitud del gancho es superior a la altura de la viga menos recubrimientos. El texto del error se
completa con el valor en centímetros del exceso, aunque el programa por defecto dobla en U la barra.
Solución: Aunque no es un error se aconseja aumentar la altura o el ancho de la viga para simplificar el
armado.

Armado de perchas superior colaborante

Cuando un negativo supere la longitud máxima en porcentaje indicado en las opciones de cálculo (por
defecto, 49% de la luz), el programa aumenta el armado de montaje para que el refuerzo de negativos sea
más corto. No es un error, sólo un aviso de que la armadura de montaje tiene una capacidad mecánica
superior a la geométrica mínima por el motivo explicado. Analice si es conveniente aumentar la altura o el
ancho de la viga. Podría ser conveniente si la cuantía total de acero en la viga fuese importante.

Armadura de montaje superior excesiva

El armado se sale de rango. Solución: Aumentar la altura de la viga.

La armadura de montaje no cabe en la sección útil.

Producido por una versión para demostración de CYPE

El número de capas de armado cumpliendo la separación mínima vertical supondría colocar barras en una
profundidad superior a media altura útil. Solución: Aumentar la altura o el ancho de la viga.

Diámetro de montaje en esquinas por sismo inferior al mínimo

Se limita el calibre mínimo de las barras de las esquinas con sismo cuando se aplica criterio de armado por
ductilidad, y por tanto el programa lo dispone de forma automática. Es sólo un aviso. El programa lo ha
efectuado automáticamente.

Diámetro en apoyo superior al máximo

Norma CIRSOC. Con sismo y criterio de armado por ductilidad, si los diámetros de las barras superan los
que se indican en la tabla 5 de la norma se avisa de este hecho. Solución: El usuario deberá modificar el
armado manualmente.

Armado de montaje en más de una capa

Si la armadura no cabe en el ancho de la viga, el programa coloca esta armadura en otra capa y aparece
este aviso. Si son muchas las armaduras que se colocan en una segunda o más capas inferiores, el brazo
mecánico disminuye sensiblemente. Queda a criterio del proyectista permitir que esto suceda. Debe tener
en cuenta que el brazo mecánico que utiliza el programa para el cálculo en todas las armaduras es el de la
primera capa. Solución: Se aconseja aumentar el ancho de la viga para que quepan las armaduras.

Gancho de armadura superior

Ver Gancho de armadura de perchas superior

Armado superior fuera tabla

Ver Estribos fuera tabla

Cuantía geo. máx. total superior izquierda

La armadura supera esta limitación de cuantía geométrica máxima. Solución: Aumentar la altura o el ancho
de la viga.

Cuantía geo. máx. total superior derecha

 Ver Cuantía geo. máx. total superior izquierda

Cuantía geo máx. tracción superior

Ver Cuantía geo. máx. total superior izquierda

Cuantía geo máx. compres superior

Ver Cuantía geo. máx. total superior izquierda

Fisuración en armado superior (izq.)

Se muestra cuando el programa modifica el armado para que se cumpla que la abertura de fisura no
supere a la abertura límite definida. Es sólo un aviso. El programa lo ha efectuado automáticamente.

Fisuración en armado superior (der.)

Ver Fisuración en armado superior (izq.)

Armadura de negativos excesiva

Ver Armadura de montaje superior excesiva
Producido por una versión para demostración de CYPE

La armadura de negativos no cabe en la sección útil.

Ocurre cuando el armado se coloca en un número de capas que, cumpliendo la separación mínima vertical,
suponga colocar barras en una profundidad superior a la mitad del canto útil. Solución: Aumentar el canto
o ancho de la viga.

Armado de negativo en más de una capa

Ver Armado de montaje en más de una capa

Armado inferior fuera tabla

Ver Estribos fuera tabla

Cuantía geo. máx. total inferior

Ver Cuantía geo. máx. total superior izquierda

Cuantía geo máx. tracción inferior

Ver Cuantía geo. máx. total superior izquierda

Cuantía geo máx. compres inferior

Ver Cuantía geo. máx. total superior izquierda

Gancho de armadura inferior

Ver Gancho de armadura de perchas superior

Long. ancl. armadura inferior>½ apoyo

Cuando en zonas de apoyo se necesita armadura de compresión inferior o por longitud de anclaje de la
armadura inferior se supera la cara opuesta del apoyo, aparece este mensaje. Es sólo un aviso de esta
circunstancia, ya que el programa acota la longitud necesaria.

Fisuración en armado inferior

Ver Fisuración en armado superior (izq.)
 Armado de cosido con diám. > 10 mm.

Norma NB-1. El calibre de los grampos es mayor de 10 mm, lo cual no es recomendable. Solución:
Aumentar el espesor o ancho de la viga para que el armado longitudinal tenga menor calibre y, por tanto,
el de los grampos sea inferior.

Imposible colocar armado de cosido

Norma NB-1. El calibre de los grampos es mayor de 16 mm, lo que no es admisible. Solución: Aumentar el
espesor o ancho de la viga para que el armado longitudinal tenga menor calibre y por tanto el de los
grampos sea inferior.

Armadura de positivos excesiva

Ver Armadura de montaje superior excesiva

La armadura de positivos no cabe en la sección útil.

Ver La armadura de negativos no cabe en la sección útil.
Producido por una versión para demostración de CYPE

Diámetro de positivos en esquinas por sismo inferior al mínimo

Ver Diámetro de montaje en esquinas por sismo inferior al mínimo

Armado de positivo en más de una capa

Ver Armado de montaje en más de una capa
