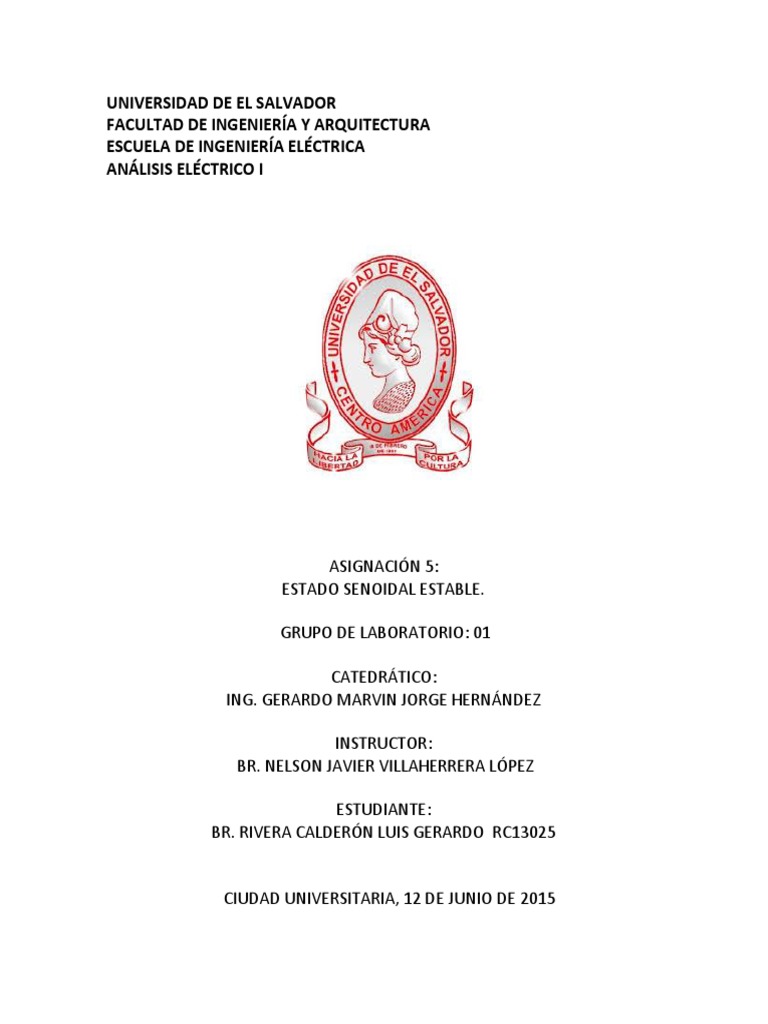

UNIVERSIDAD DE EL SALVADOR

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA DE INGENIERÍA ELÉCTRICA
ANÁLISIS ELÉCTRICO I

ASIGNACIÓN 5:
ESTADO SENOIDAL ESTABLE.

GRUPO DE LABORATORIO: 01

CATEDRÁTICO:
ING. GERARDO MARVIN JORGE HERNÁNDEZ

INSTRUCTOR:
BR. NELSON JAVIER VILLAHERRERA LÓPEZ

ESTUDIANTE:
BR. RIVERA CALDERÓN LUIS GERARDO RC13025

CIUDAD UNIVERSITARIA, 12 DE JUNIO DE 2015

 Asignación 4: Estado senoidal estable.

Para el circuito mostrado a continuación, obtener e , si ( )

Bono extra (medio punto): Encontrar el factor de potencia al que opera la fuente de
tensión.
Nota: La magnitud de tensión de la fuente independiente está expresada en valores
máximos, por lo que los parámetros a obtener también deben ser expresados en valores
máximos. Única excepción para esta asignación.

Io

Figura 1: Circuito en AC

La frecuencia de la fuente de excitación está dada por :

;

Código de Spice Opus utilizado para la simulación del circuito anterior

*Fuentes independiente
Vs 1 0 DC 0 AC 8 50
V1 1 2 DC 0
V2 3 5 DC 0
*Fuente de corriente dependiente de corriente
f1 0 4 V2 0.5
*Resistencias
R1 2 3 4k
R2 0 4 2k
*Capacitor
C1 5 0 2µ
*Inductor
L1 4 3 50m
.control
set units= degrees
ac dec 1 159.2 159.2
echo
echo El voltaje Vo es :
print Mag(V(4)) Ph(V(4))
echo
echo La corriente io es:
print Mag(i(V2)) Ph(i(V2))
echo
echo El factor de potencia al que opera la fuente de tensión es :
print cos(Ph(V(1)/i(Va)))
echo
.endc
.end

Luego de simular el código anterior se obtuvieron los siguientes resultados:

Figura 2: Resultados de simulación
