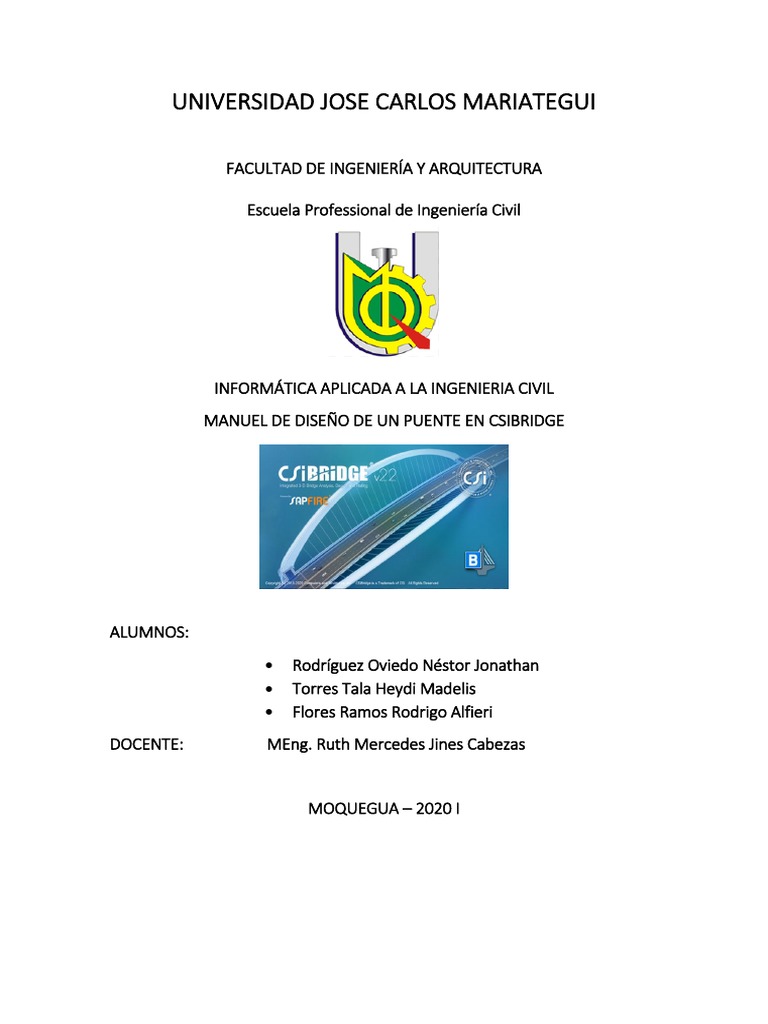

UNIVERSIDAD JOSE CARLOS MARIATEGUI
FACULTAD DE INGENIERÍA Y ARQUITECTURA
Escuela Professional de Ingeniería Civil
INFORMÁTICA APLICADA A LA INGENIERIA CIVIL
MANUEL DE DISEÑO DE UN PUENTE EN CSIBRIDGE
ALUMNOS:
Rodríguez Oviedo Néstor Jonathan
Torres Tala Heydi Madelis
Flores Ramos Rodrigo Alfieri
DOCENTE: MEng. Ruth Mercedes Jines Cabezas
MOQUEGUA – 2020 I
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
PROBLEMA: Diseñar el puente con viga simplemente apoyada de 12 m de longitud mostrado,
de dos vias. Para ello utilizar un concreto F’c = 280 kg/cm2 y fy = 4200 kg/cm2. El vehículo
usuario es de HL-93.
pág. 2
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
SOLUCIÓN:
1. DEFINIR UNIDADES: Abrir el programa y luego DEFINIR UNIDADES de trabajo en la
parte inferior derecha tonf, m, C.
2. CREAMOS UN MUEVO MODELO: File / New (Control+N) / More / Blank
New
pág. 3
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
Opcional: File / Settings / colors /en la ventana emergente seleccionamos black
backgroung /ok.
3. DEFINIR UNA LINEA BASE: Layout / New (Add a New Layout Line) / en la ventana que
aparece modificar en End Station (m) : 12 / ok.
pág. 4
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
4. DEFINIR LANE:
DEFINIR LANE1: Layout / New (Add a New Lane) / en la ventana que aparece ingresar
los valores de Station, Centerline Offset y Lane Width (0, -1.8, 3.6 y luego 12, -1.8, 3.6)
creamos para cada una, que definen nuestra vía de circulación a crear, LANE1. En la
discretización Length Not Greater Than 1/ ingresar 10. Luego ok
DEFINIR LANE2: Layout / New (Add a New Lane) / en la ventana que aparece ingresar
los valores de Station, Centerline Offset y Lane Width (0, 1.8, 3.6 y luego 12, 1.8, 3.6)
creamos para cada una, que definen nuestra vía de circulación a crear, LANE2. En la
discretización Length Not Greater Than 1/ ingresar 10. Luego doble ok ok. En la pantalla
aparecerán dibujadas las dos vías: LANE1 y LANE2
pág. 5
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
5. DEFINIR VEHICLES: Loads / Type / Vehicles Desplegar en la flecha / Import Vehicles /
en la venta emergente, seleccionar las cargas: HL-93M, HL-93K y HL-93F / OK.
Aparecerá seleccionado los vehículos como se muestra, ok.
pág. 6
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
6. DEFINIR CLASES: Loads / Type / Vehicle Clases
Desplegar Vehicles – clases / Eliminar el check de Show Auto Clases / Add New Class..
/ Seleccionar las cargas: HL-93M y HL-93K para conformar la clase CARGA HL-93
pág. 7
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
Del mismo modo seleccionar la carga HL-93F para conformar la CLASE FATIGA, OK
En la ventana emergente, verificar que aparezca las dos clases creadas, OK
pág. 8
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
7. DEFINIR BRIDGE RESPONSE: Analysis / Bridge Responce / Precionar OK
8. INDICAR LOS CASOS DE CARGAS DE GRAVEDAD A RESOLVER DC y DW:
Loads / DL Loads Patterns / en la ventana que emerge seleccionar la carga muerta DC
y la superficie de rodadura DW. OK
pág. 9
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
9. INDICAR LOS CASOS DE CARGA EN MOVIMIENTO A RESOLVER:
Analysis / hacer click en la flecha en la flecha que se ubica debajo de Show Tree / en la
ventana que aparece, Eliminar el caso MODAL con Delete Load Case - si / Add New
Loads Case
En la ventana que se despliega, escoger en Load Case Type (parte superior derecha):
cambiar por Moving Load. Consideraremos dos casos de carga móvil a resolver. Por ello
ingresaremos cada una de las dos clases: Clase HL-93 y Clase Fatiga, con los nombres
CARGA HL-93 y FATIGA, respectivamente tal como se muestra en cada una de las
ventanas. Consideraremos para la Carga HL-93 el factor de presencia múltiple
(Multilane Scale Factors) m=1.2 en el caso de una vía cargada. No se aplica en el caso
de Fatiga. Luego hacemos OK en cada uno de los casos.
pág. 10
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
Eliminamos con el botón Delete Load Case el caso MODAL que no utilizaremos. Nos
debe quedar la ventana mostrada. Hacemos OK.
pág. 11
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
10. SELECCIONAR MATERIAL:
En la pestaña Components en el ícono Type seleccionamos Material Properties y luego
desplegamos Properties – Material como se aprecia. Se desplegará la ventana Define
Materials. En la ventana Define Materials constatamos que por defecto se encuentra
seleccionado un concreto de calidad 280kg/cm² (4000psi), que será usado. Por ello
simplemente hacemos OK. Si no estuviese en la ventana el material deseado, ingresarlo
haciendo uso del botón Add New Material.
En la pestaña Components presionamos en el ícono New para seleccionar una sección para la
superestructura. Aparecerá la ventana Select Bridge Deck Section Type. Entonces
seleccionamos Tee Beam.
pág. 12
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
En la ventana que aparece, proporcionar los datos que se muestran, luego hacer dos veces OK
pág. 13
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
[Link] APOYOS:
En la pestaña Components en el ícono Item seleccionar Bearing para definir los apoyos extremos
de la losa, Luego presionando el botón Add a New Bearing. Creamos los Apoyos 1 (fijo) y 2
(móvil) según los cuadros adjuntos. Luego presionar OK dos veces.
pág. 14
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
[Link] ESTRIBOS:
En la pestaña Components en el ícono Item seleccionar ahora Abutments para definir los
estribos extremos en el puente viga. Desplegar ahora Substructure – Abultments, y en la
ventana emergente presionar el botón Add New Bridge Abutment para ingresar el primer
estribo.
En la ventana emergente ingresar Estribo 1, tal como se muestra. Luego hacer dos veces OK.
pág. 15
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
[Link] EL OBJETO PUENTE:
En la pestaña Bridge, ingresar al ícono New, para crear el objeto puente y así asignarle sus
elementos. Aparecerá la ventana Bridge Type. Presionar OK para ingresar en General Bridge
Aparecerá la ventana Bridge Type. Presionar OK para ingresar en General Bridge.
Ingreso de diafragmas extremos (0.25mx0.70m) En la ventana Modify/Show Assignments
ingresar en Abutments presionando el botón Modify/Show. En la ventana emergente, en Start
Abutment presionar el botón (+) de Diaphragm Property. Luego presionar Add New
Diaphragm. En Bearing Properly seleccionar Apoyo 2. Ingresar los valores que se muestran.
También corregir las elevaciones a -1. Repetir este ingreso de datos para End Abutment.
pág. 16
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
pág. 17
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
Verificar tanto en la pestaña Start Abutment como en End Abutment que esté contenido el
Diafragma 1. Hacer OK dos veces.
Ingresar un diafragma en el centro de luz (0.25mx0.70m)
Ahora en la ventana Bridge Object Data ingresar en In-Span Cross Diaphragms para ingresar
un diafragma en el centro de luz del puente. Presionar Modify/Show:
pág. 18
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
Ahora, en la pestaña Bridge seleccionar el ícono Update. Aparece la ventana Update Bridge
Structural Model. Realizar las correcciones que se muestran y presionar OK.
pág. 19
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
En la pestaña Home, marcar el Sheck (√) y luego en General Options marcar Extrude. Hacer
OK. Aparece el puente viga que se muestra:
pág. 20
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
[Link] LAS CARGAS:
Para ingresar el peso de las barreras de concreto armado, en la pestaña Loads ingresar en Type
y luego en Line Load como se muestra. Ir luego al ícono New que se muestra y presionar.
En la ventana emergente ingresar primero la carga de la Barrera 1 y luego, del mismo
modo, la carga de la Barrera 2, tal como se muestra. Al final hacer dos veces OK.
pág. 21
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
Después tenemos que constatar que en la ventana Bridge Line Load Distribution
Definitions aparecen las barreras (1 y 2). Luego hacer OK.
CARGA DE ASFALTO: Para ingresar esta información vamos a la pestaña Loads,
ingresar en Type y luego en Area Load como se muestra.
Luego al ícono New que se muestra y presionar.
pág. 22
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
En la ventana emergente ingresar la carga de Asfalto: 0.05mx2.24T/m3=0.112 T/m2,
con los valores que allí se precisan. Al final hacer OK.
Luego constatar que en la ventana Bridge Area Load Distribution Definitions que
aparece, se encuentre la carga de Asfalto. Hacer OK.
pág. 23
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
Cargas en el puente:
En la pestaña Bridge ingresar en Loads a Line Load para ingresar las cargas de las
barreras:
En la ventana emergente Line Load Assignments presionando Add New ingresar
ambas barreras como cargas DC como se muestra. Luego hacer OK.
Del mismo modo, en la pestaña Bridge ingresar en Loads a Area Load para ingresar las
cargas del asfalto:
pág. 24
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
En la ventana emergente Area Load Assignments ingresar la carga de Asfalto como
carga DW, como se muestra. Luego hacer OK.
En la pestaña Bridge presionar Update para actualizar la entrada de datos. En la ventana
emergente Update Bridge Structural Mode hacer OK.
pág. 25
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
Presionar Shift+F4 para constatar las cargas aplicadas, tanto de barreras, como de
asfalto. Hacer OK en cada visualización:
1) Verificar las cargas aplicadas de barreras y asfalto en cada caso:
pág. 26
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
15. Constatar la informacion y códigos de Diseño
En la pestaña Design/Rating hacer click en el ícono CODE Preferences. En la ventana
emergente constatar el código de diseño: AASHTO LRFD 2017. Luego hacer OK.
En la pestaña Design/Rating hacer click en el ícono D+L+Add Defaults para que el
programa automáticamente elija las combinaciones de acuerdo al código
seleccionado. Presionar Add Defaults Design Combos. Aparece la ventana emergente
que se muestra. Presionar el botón Set Load Combination Data para chequear las
combinaciones seleccionadas.
pág. 27
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
En las ventanas emergentes disponer los casos de carga Strength I y Fatiga I según se
muestra. Luego hacer OK.
pág. 28
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
16. Cálculo de Acero:
Para el cálculo del acero: Advanced →Concrete→View/Revise Preferences.
Seleccionamos en Design Code: ACI 315 14. Hacer OK.
Repetir el proceso anterior y en Select Design Combos pasar a la ventana derecha
StrlGroup1, que es la envolvente del estado límite de Resistencia I. Luego hacer OK.
pág. 29
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
Ahora en la pestaña Analysis, hacer click en el ícono Run Analysis para correr el
programa. En la ventana emergente constatar los estados que resolverá. Luego
presionar el botón Run Now.
El programa solicitará un nombre para grabar el caso. Asignarle: Puente viga. Luego en
la pestaña Analysis, correr el programa con Run Analysis.
Resuelto el caso, podemos visualizar:
a) Diagramas de esfuerzos con F10
b) Acero con Shift F7: Revisar M11, Ast1, etc. Los resultados se describen en las
páginas siguientes.
pág. 30
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
Puente Entero
Viga exterior:
pág. 31
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
pág. 32
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
Viga Interior:
pág. 33
Facultad de Ingenierías ESCUELA PROFESIONAL ING. CIVIL
Universidad José Carlos Mariátegui INFORMATICA APLICADA A LA INGENIERIA CIVIL
pág. 34
