PRIMER TRABAJO ENCARGADO

Duración:
Docente: Isaac Yanqui Morales Calificación
CURSO APROVECHAMIENTO HIDROELECTRICO

ESTUDIANTE

CARRERA ING. CIVIL FECHA: 10/09/2020

INDICACIONES:
1. Sea cuidadoso con su ortografía y redacción, el cual formará parte de su calificación. Escriba con letra clara y legible.
2. Lea bien la pregunta o enunciado antes de responder.
3. Sea breve y objetivo en su respuesta. No se califica por extensión, sino por calidad de respuesta
4. Utilice todos los meetodosnecesarios

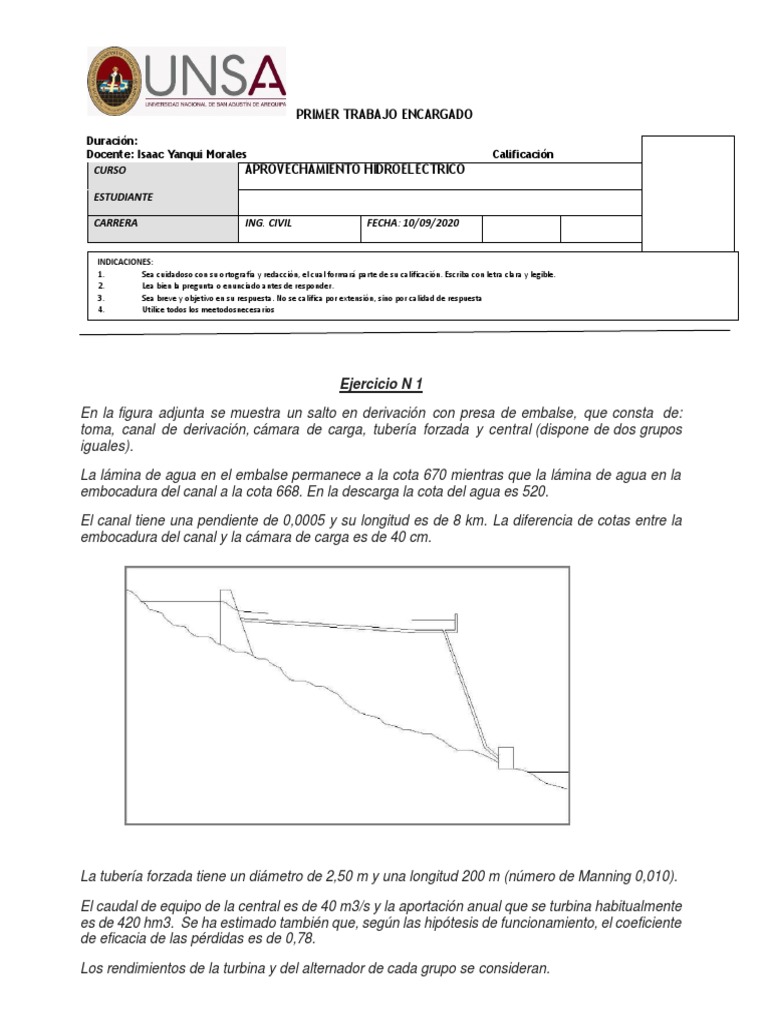

Ejercicio N 1

En la figura adjunta se muestra un salto en derivación con presa de embalse, que consta de:
toma, canal de derivación, cámara de carga, tubería forzada y central (dispone de dos grupos
iguales).

La lámina de agua en el embalse permanece a la cota 670 mientras que la lámina de agua en la
embocadura del canal a la cota 668. En la descarga la cota del agua es 520.

El canal tiene una pendiente de 0,0005 y su longitud es de 8 km. La diferencia de cotas entre la
embocadura del canal y la cámara de carga es de 40 cm.

La tubería forzada tiene un diámetro de 2,50 m y una longitud 200 m (número de Manning 0,010).

El caudal de equipo de la central es de 40 m3/s y la aportación anual que se turbina habitualmente

es de 420 hm3. Se ha estimado también que, según las hipótesis de funcionamiento, el coeficiente
de eficacia de las pérdidas es de 0,78.

Los rendimientos de la turbina y del alternador de cada grupo se consideran.

Calcule:

(a) La potencia máxima de la central en alternadores.

(b) Potencia de la central, funcionando un solo grupo con la mitad de caudal (tomar los mismos
rendimientos).

(c) Productividad de la central.

(d) Horas de utilización de la potencia y del caudal.

Ejercicio N 2

En la figura adjunta se muestra un salto en derivación con presa de embalse, que consta de: toma,
galería en presión, chimenea forzada, tuberías forzadas paralelas y central (dispone de dos grupos
iguales).

La lámina de agua en el embalse permanece a la cota 350 mientras que en la descarga la cota del
agua es 180.

La galería en presión tiene 5,5 km y un diámetro de 3,50 m (K = 80) mientras que las tuberías
forzadas tienen una longitud es de 220 m y diámetros de 1,50 m (K = 90).

El caudal de equipo de la central es de 30 m3/s y la aportación anual que se turbina habitualmente

es de 200 hm3.

Se ha estimado también que según las hipótesis de funcionamiento, el régimen de operación de la

central se puede simplificar de la siguiente forma: 1.000 horas con el caudal máximo, 700 horas
con 2/3 del caudal y el resto del tiempo con 1/3 del mismo.

Los rendimientos de la turbina y del alternador de cada grupo se consideran constantes y de valores
0,87 y 0,91 respectivamente.

Calcule:
(a) La potencia máxima de la central en alternadores.

(b) La productividad en la hipótesis de funcionamiento descrita. Se sabe que cuando opera con 2/3
del caudal uno de los grupos los hace al 80% mientras que cuando lo hace a 1/3 uno de ellos está
parado.

(c) Horas de utilización de la potencia.

(d) El coeficiente de eficacia de las pérdidas en el conjunto de las conducciones para el régimen de
funcionamiento dado.

Ejercicio N 3

La figura muestra una central hidroeléctrica alimentada por dos embalses:

El nivel del agua en el embalse A es de 530 m mientras que en el embalse B es de 520

m. El nivel del agua en la descarga es 390.

La galería que comunica el embalse A con la chimenea de equilibrio tiene una longitud de
6,3 km y un diámetro de 3,25 m. La longitud de la galería del embalse B es de 4,8 km y un
diámetro de 3,00 m. La rugosidad en ambas conducciones es de n = 0,011.

La tubería forzada tiene una longitud de 170 m y un diámetro de 3,50 m y la rugosidad

es n = 0,009.

La central tiene dos grupos siendo el caudal nominal de cada grupo 20 m3/s. Los
rendimientos de turbina y alternador se consideran constantes y de valor 0,88 y 0,92
respectivamente.

Calcule:

(a) La potencia máxima de la central en alternadores funcionando a plena carga.

(b) La potencia de la central cuando un grupo permanece parado y el otro a media carga
(50% del caudal máximo).
