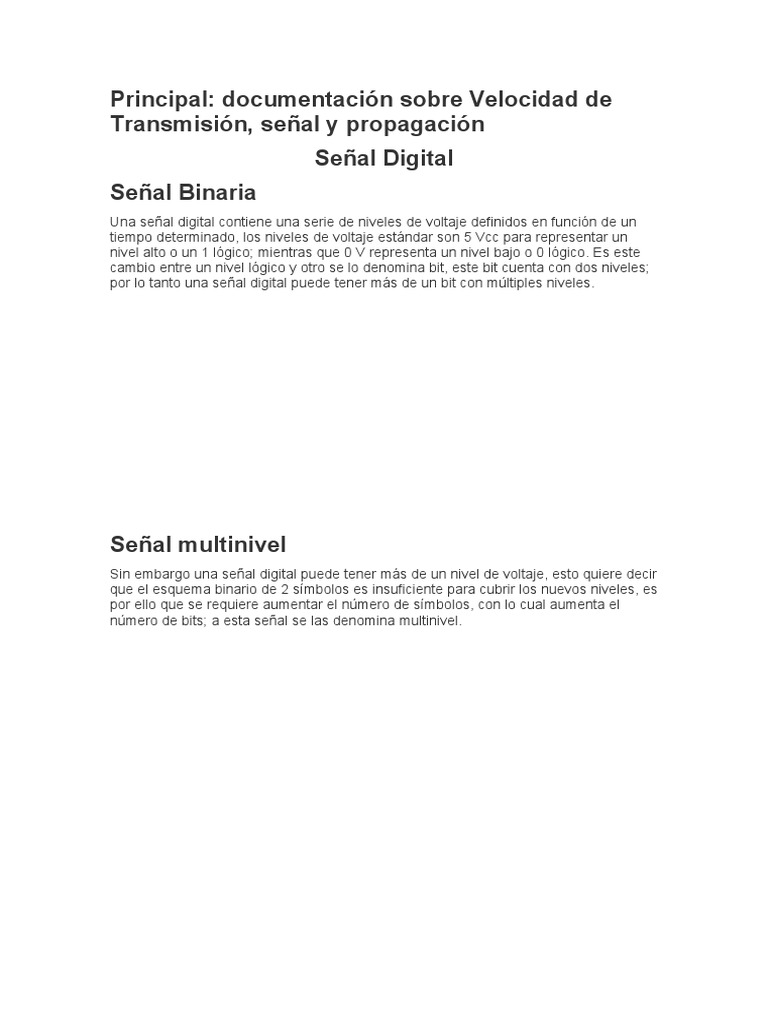

Principal: documentación sobre Velocidad de

Transmisión, señal y propagación

Señal Digital
Señal Binaria
Una señal digital contiene una serie de niveles de voltaje definidos en función de un
tiempo determinado, los niveles de voltaje estándar son 5 Vcc para representar un
nivel alto o un 1 lógico; mientras que 0 V representa un nivel bajo o 0 lógico. Es este
cambio entre un nivel lógico y otro se lo denomina bit, este bit cuenta con dos niveles;
por lo tanto una señal digital puede tener más de un bit con múltiples niveles.

Señal multinivel
Sin embargo una señal digital puede tener más de un nivel de voltaje, esto quiere decir
que el esquema binario de 2 símbolos es insuficiente para cubrir los nuevos niveles, es
por ello que se requiere aumentar el número de símbolos, con lo cual aumenta el
número de bits; a esta señal se las denomina multinivel.
La tabla de verdad muestra que el bit A tiene dos símbolos, mientras que los bits A y B
juntos ofrecen cuatro símbolos, y los bits A, B y C aportan ocho símbolos. También se
observa que, dos símbolos están asociados dos niveles, cuatro símbolos a cuatro
niveles, ocho símbolos ocho niveles y así sucesivamente.

Para determinar el número de bits y el número de niveles o símbolos, se aplica la

siguiente expresión:
Donde m corresponde al número de bits y M corresponde al cantidad de niveles o
símbolos.

Ejercicio 1. ¿Cuántos símbolos se obtienen con 9 bits?

M=29

M=512 símbolos

Ejercicio 2. ¿Cuántos bits se obtienen con 2048 símbolos?

m=log2M

m=log2 2048=11 bits

Ejercicio 3. ¿Cuántos bits se obtienen con 69 símbolos?

m=log2 M

m=log2 69= 6,11 bits (sin embargo los bits son enteros)

Por lo tanto, si se tienen 6 bits los símbolos serán:  M= 26 = 64 símbolos, por lo que,
quedan por fuera 5 símbolos para alcanzar 69 símbolos propuestos. En tal virtud la
respuesta es incorrecta.

Se debe redondear al bit superior; para este caso se tienen 7 bits, con ellos se
obtienen M = 27 = 128 símbolos; que son suficientes para albergar 69 símbolos
propuestos.

Velocidad de Propagación
Ya sea que una señal eléctrica, electromagnética u óptica se propague por un medio
de transmisión, es necesario un tiempo o retardo de la propagación de la señal.

Donde:

 c= la velocidad de la luz.
 n= índice de refracción del medio.

Se constituye en la rapidez con la que una señal atraviesa un medio de transmisión

determinado.
Al propagarse la señal en espacio libre, la velocidad de la luz es:

 c=3x108 m/s

Al propagarse la señal en medios como cobre o fibra óptica, la velocidad de la luz es

típicamente:

 c=2x108 m/s

Velocidad de Transmisión

Establece la velocidad de transferencia de la información o el número de bits

trasmitidos en la unidad de tiempo.

También se la denomina:

 Velocidad de bit.
 Velocidad numérica.
 Tasa de bit (bit rate).

Ejercicio 4. Se tiene un tiempo de bit de 15 µs. Determinar la velocidad de transmisión.

Ejercicio 5: Se necesita descargar documentos de texto a una velocidad de 100

páginas por minuto; tome en cuenta que una página cuenta con 24 líneas con 80
caracteres por línea y cada carácter corresponde al código ASCII extendido.
Determinar la velocidad de transmisión que requiere esta descarga.

Intervalo de Bit
Es en esencia parecida a la longitud e onda dentro de una señal analógica cuando
esta atraviesa un medio de transmisión; por lo tanto el intervalo de bit corresponde a la
distancia que ocupa un bit en el medio de transmisión.
Velocidad de Señal
Establece la velocidad de transferencia de información en baudios o número de
símbolos en la unidad de tiempo.

También se la denomina :

 Tasa de Símbolo (Symbol rate).

 Tasa de Baudio (Baud rate).
 Velocidad de codificación.
 Velocidad de Modulación.

Al agrupar bits en símbolos para trasmitirlos, se asigna a cada símbolo un nivel , a

esta señal se la llama señal multinivel. y se trabaja con este tipo de señales para
reducir el ancho de banda para transmisión

Por lo tanto el periodo o tiempo de símbolo es:

La velocidad de la señal está relacionada con la velocidad de transmisión:

Ejercicio 6. Se tiene una señal digital con 256 símbolos, con un tiempo de bit de 400
µs. Determinar la velocidad de señal.
Tasa de Bit Errado (BER)
En todo sistema de comunicaciones, se puede evaluar su desempeño función de
ciertos parámetros; uno de ellos es la tasa de bit errado (BER).

Esto se evidencia cuando un bit dentro de un grupo de bits transmitidos tiene un error;
ya sea que un cero transmitido se convierta en uno y viceversa. Para determinar esta
referencia de tipo estadística, se requiere de la relación entre, los bits con error (bits
errados) con los bits transmitidos.

Ejercicio 7. Si en un sistema se trasmiten 1.000.000 de bits y existe un bit con error.

Determinar la tasa de bits errados (BER).

Esto se traduce como un tasa de BER de 1x10-6, por lo que, entrega un nivel de
desempeño del sistema. Para diferentes sistemas se requiere algunos parámetros de
BER.

El nivel de BER se lo monitorea mediante un generador de patrones o también

conocido como parttern, este equipo envía una secuencia aleatoria de ceros y unos a
lo largo de un enlace, en el punto remoto se  realiza un lazo, el mismo, que enruta esa
secuencia devuelta al equipo. El parttern reconoce el patrón enviado y determina el
número de errores dentro del sistema.

Ejercicio 8. En la estación A se coloca un pattern, para medir la tasa de error en un

enlace de microonda, sobre un canal T1, este monitoreo lo realiza durante 12 horas. Al
revisar el resultado del monitoreo, el equipo muestra que ingresaron 128 errores.
Determinar la tasa de bit errado para este canal  T1.

Ancho de Banda
Es una característica fundamental del canal de transmisión, ya que determina la
capacidad del canal, para la transferencia de información dentro de una gama de
frecuencias.
Límite de velocidad de datos

La transmisión de información de datos se considera de forma rápida cuando se la

aplica en un canal, en la que se requieren los siguientes parámetros:

 Ancho de Banda
 Niveles de la señal
 Nivel de Ruido

Se consideran dos aspectos en función del ruido presente en la señal; Canal con y sin
ruido.

Teorema de Shannon
Establece que la capacidad de un canal de transmisión depende de la Relación Señal
a Ruido y el ancho de banda del canal.

Donde:

 C es la capacidad del canal en bps.

 B el ancho de banda en Hz.
 SNR Relación señal a ruido Adimensional

Ejercicio 9. Un modem requiere transmitir información mediante un canal telefónico, si

la relación señal a ruido típica del canal es de 30 dB. Determinar la capacidad del
canal.

Teorema de Nyquist
Un canal sin ruido, con un ancho de banda determinado, esto implica que la capacidad
del canal teórica es infinita, en consecuencia la velocidad de transmisión es ilimitada,
sin embargo este caso ideal en la práctica tiene límite.
Caso Multinivel
Es utilizado cuando las señales tienen más de dos niveles.

Donde:

 Vtmax es la velocidad máxima de transmisión.

 B es el ancho de banda.
 M el número de niveles.

Caso Binario
El caso binario se emplean tan solo dos símbolos, por lo que al aplicar logaritmo en
base 2, da como resultado 1, esto quiere decir:

Ejercicio 10. Un modem requiere transmitir información mediante un canal telefónico,

en primera instancia se transmitirá un señal binario y también se transmitirá una señal
multinivel con 32 símbolos. Determinar la velocidad de transmisión máxima.

 Caso binario

 Caso multinivel

Si se realiza, un análisis de las respuestas, tanto en el caso binario; como en el caso

multinivel, se evidencia que, para un mismo ancho de banda, la velocidad máxima de
un canal binario, no alcanza la capacidad del canal. Es por ello, que para utilizar la
capacidad total de transmisión, se requiere un canal multinivel.
