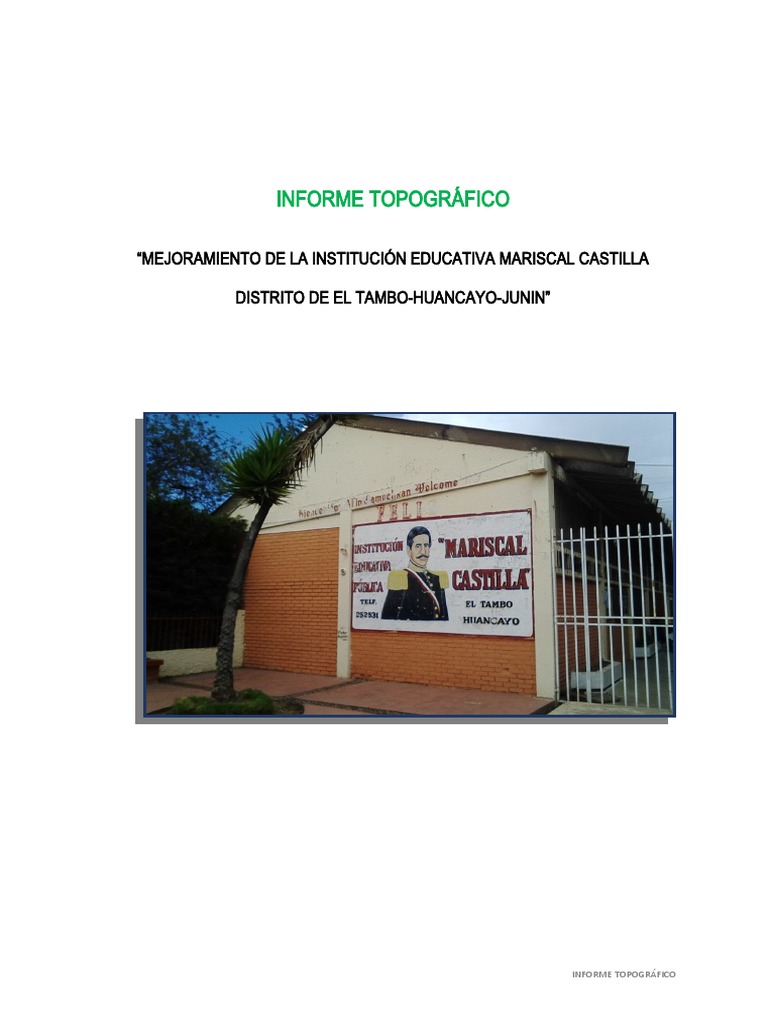

INFORME TOPOGRÁFICO

“MEJORAMIENTO DE LA INSTITUCIÓN EDUCATIVA MARISCAL CASTILLA

DISTRITO DE EL TAMBO-HUANCAYO-JUNIN”

INFORME TOPOGRÁFICO
 ÍNDICE GENERAL

ÍNDICE GENERAL

1. OBJETIVOS.

1.1. Objetivo del Levantamiento Topográfico.

1.2. Objetivo del Proyecto.

2. GENERALIDADES.

2.1. Ubicación y descripción del área en estudio.

2.2. Ubicación política.

2.3. Ubicación geográfica.

2.4. Condición climática.

2.5. Recopilación de información.

3. TRABAJO DE CAMPO.

3.1. Levantamiento topográfico.

4. TRABAJO DE GABINETE.

4.1. Exportación de datos topográficos.

4.2. Procesamiento de los datos de campo.

4.2.2. Proceso de curvas de nivel.

4.2.3. Secciones transversales.

5. CONCLUSIONES.

6. PANEL FOTOGRAFICO.

INFORME TOPOGRÁFICO
 INFORME TOPOGRÁFICO

1. OBJETIVOS.

1.1. Objetivo del Levantamiento Topográfico.

El objeto de un levantamiento topográfico es la determinación, tanto en planta como en

altura, de puntos espaciales del terreno, necesarios para el trazo de curvas de nivel y

para la construcción del mapa topográfico. El levantamiento topográfico de un terreno

consiste en:

 Establecer sobre toda su extensión las redes de apoyo horizontal y vertical,

constituidas por puntos representativos relacionados entre sí, por mediciones de

precisión relativamente alta.

 Situar todos los puntos y detalles que interesen, incluyendo los puntos antes

citados, mediante mediciones de menor precisión apoyadas en las estaciones

principales.

1.2. Objetivo del Proyecto.

El objetivo del proyecto es de realizar los estudios definitivos para la “MEJORAMIENTO

DE LA INSTITUCION EDUCATIVA MARISCAL CASTILLA DISTRITO DE EL TAMBO-

HUANCAYO-JUNIN”, de esta manera satisfacer a la Población estudiantil con una

infraestructura adecuada.

2. GENERALIDADES.

2.1. Ubicación y descripción del área en estudio.

La Institución Educativa Mariscal Castila, está ubicado en el Distrito de El Tambo entre

los Jr.

INFORME TOPOGRÁFICO
 Arequipa, Jr. Sebastián Lorente y la Av. Huancavelica.

Por el norte : con calle La Victoria con 383.71 ml.

2.2. Ubicación política.

Lugar : El Tambo
Distrito : El Tambo
Provincia : Huancayo
Región : Junín

2.3. Condición climática.

Es predominantemente frío, con lluvias torrenciales en los meses de Enero, Febrero y

Marzo que comienza con granizadas y terminan con copiosas nevadas. En la estación

de verano en la sierra y especialmente en esta región andina, de Mayo a

Setiembre azotan las intensas heladas acompañadas de fuertes vientos siendo

un periodo muy frígido donde los problemas respiratorios agudos aumentan

considerablemente. En el invierno las lluvias se acompañan de tempestades

atmosféricas y Eléctricas causando daños a pastores y animales que se

encuentran en las alturas de los cerros.

INFORME TOPOGRÁFICO
 Foto N°1 Clima Templado en Levantamiento Topográfico

3. TRABAJO DE CAMPO.

Los trabajos de campo consistieron básicamente en el control topográfico, el cual fue

llevado a cabo en forma diaria, los datos correspondientes al levantamiento topográfico, los

datos han sido procesados en sistemas computarizados, utilizando el Software “AutoCAD

Civil 3D Land Desktop” Versión 2014 para el procesamiento desde el ingreso de datos,

representación de los datos tomados en campo a planos topográficos, cálculos dinámicos,

gráficos, entre otros. La toma de datos se efectuó con una Estación Total TOPCON GTS –

232, GPS GARMIN 76CSx, tres prismas, wincha, flexómetros, cámara fotográfica digital,

pintura, libretas de campo e implementos de seguridad.

INFORME TOPOGRÁFICO
3.1. Levantamiento

topográfico.

3.1.1. Levantamiento por Radiación

La radiación es un método Topográfico que permite determinar coordenadas

(X, Y, Z) desde un punto fijo llamado polo de radiación. Para situar una serie

de puntos 1, 2, 3,... se estaciona el instrumento en un punto O y desde él se

visan direcciones O1, O2, O3, O4..., tomando nota de las lecturas acimutales y

cenitales, así como de las distancias a los puntos y de la altura de instrumento

y de la señal utilizada para materializar el punto visado. Los datos previos que

requiere el método son las coordenadas del punto de estación y el azimut (o

las coordenadas, que permitirán deducirlo) de al menos una referencia. Si se

INFORME TOPOGRÁFICO
 ha de enlazar con trabajos topográficos anteriores, estos datos previos habrán

de ser proporcionados antes de comenzar el trabajo, si los resultados para los

que se ha decidido aplicar el método de radiación pueden estar en cualquier

sistema, estos datos previos podrán ser arbitrarios.

En un tercer caso en el que sea necesario enlazar con datos anteriores y no

dispongamos de las coordenadas del que va a ser el polo de radiación, ni de

las coordenadas o azimut de las referencias, deberemos proyectar los trabajos

topográficos de enlace oportunos.

 Levantamiento Topográfico de la Institución Educativa Mariscal Castilla

El levantamiento topográfico de la Institución educativa, se realizó en coordenadas

globales, considerando la primera estación E-01, el BM-01 ubicado en una esquina

de la vereda del segundo pabellón existente (según plano topográfico). Se

establecen estos puntos con el fin de ubicar el Norte Magnético y de esta manera

calibrar el ángulo cero (0º00’00’’) para el levantamiento topográfico.

INFORME TOPOGRÁFICO
 Foto N°2 Ubicación BM-01, BM-02 Y BM-03

En total se obtuvieron 1745 puntos topográficos.

El control topográfico de campo fue llevado a cabo utilizando los materiales y

equipos mencionados anteriormente.

4. TRABAJO DE GABINETE.

Los trabajos de gabinete consistieron básicamente en:

 Exportación de datos topográficos.

 Procesamiento de los datos de campo, se utilizó el software “AutoCAD Civil 3D Land

Desktop” Versión 2014

 Elaboración del Plano Topográfico.

4.1. Exportación de datos topográficos.

Corresponde a la transferencia de datos, desde la estación total en formato texto, para

luego digitalizar dichos puntos (X, Y, Z).

4.2. Procesamiento de los datos de campo, “AutoCAD Civil 3D Land Desktop” Versión

2014.

4.2.1. Proceso de curvas de nivel.

Esta etapa es automática, una vez editado la triangulación se obtienen las curvas de

nivel cuyos intervalos son:

Curvas menores o secundarias: 2.50metros.

Curvas mayores o primarias: 0.50 metros

INFORME TOPOGRÁFICO
4.2.2. Secciones transversales.

Una vez definida la línea de conducción se obtienen las secciones transversales cada

20 metros en tramos rectos. Las secciones transversales tienen una longitud de

influencia tanto para la margen izquierda como para la margen derecha.

5. CONCLUSIONES.

 El presente informe abarca el levantamiento topográfico para el estudio definitivo del

proyecto Institución Educativo MARISCAL CASTILLA. El control topográfico de campo fue

llevado a cabo en forma diaria utilizando los siguientes equipos y materiales:

 Estación Total TOPCON GTS – 232.

 GPS GARMIN.

INFORME TOPOGRÁFICO
  Prismas.

 Tripode

 Wincha.

 Pinturas, libretas de campo.

 Implementos de seguridad.

Para los trabajos de gabinete se tuvo en cuenta los siguientes programas.

 “AutoCAD Civil 3D Land Desktop” Versión 2014. procesamiento de datos de campo, tales

como curvas de nivel, perfiles longitudinales, secciones transversales, cálculos de área de

la cuenca, pendientes de la cuenca, etc.

INFORME TOPOGRÁFICO
  Las presentaciones de planos finales a escalas convenientes están en el software “Auto

Desk”.

 El replanteo del proyecto iniciará tomando en cuenta los BMs y la primera estación, los

cuales se encuentran ubicadas sobre la losa de concreto y parapeto posterior al módulo

existentes.

 Las estructuras existentes se consideran dentro de los planos.

6. PANEL
FOTOGRAFICO.

INFORME TOPOGRÁFICO
Foto N°3 Levantamiento Topográfico con Estación Total

INFORME TOPOGRÁFICO
Foto N°4 Reconocimiento del Terreno para el Trabajo de Campo

Foto N°5 Ubicación de BMS

INFORME TOPOGRÁFICO
Foto N°6 Trabajo de Campo en la “IE MARISCAL CASTILLA”

INFORME TOPOGRÁFICO
Foto N°7 Trabajo de Campo en la “IE MARISCAL CASTILLA”

INFORME TOPOGRÁFICO
Foto N°8 Trabajo de Campo en la “IE MARISCAL CASTILLA”

INFORME TOPOGRÁFICO
Foto N°9 Trabajo de Campo en la “IE MARISCAL CASTILLA”

INFORME TOPOGRÁFICO
PARTICIPACION DE AUTORIDADES DEL C.E. MARISCAL CASTILLA Y TAMBIEN EL ALCALDE
Y REGIDORES DEL MUNICIPIO DISTRITAL DE EL TAMBO – CONSROCIO PECSA 1º REUNION.

INFORME TOPOGRÁFICO
PARTICIPACION DE AUTORIDADES DEL C.E. MARISCAL CASTILLA Y TAMBIEN EL ALCALDE
Y REGIDORES DEL MUNICIPIO DISTRITAL DE EL TAMBO – CONSROCIO PECSA 2º REUNION
Y APROBACION DEL ANTEPROYECTO ARQUITECTONICO.

INFORME TOPOGRÁFICO
