INFORME TOPOGRÁFICO

_____________________________________________________________________________________

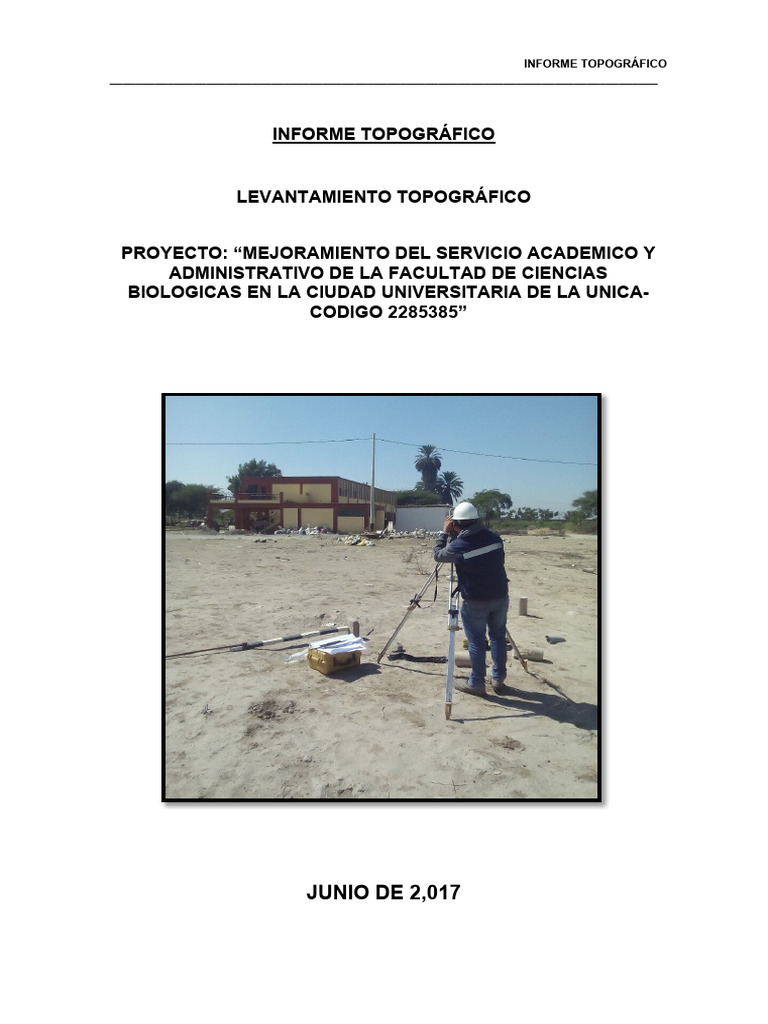

INFORME TOPOGRÁFICO

LEVANTAMIENTO TOPOGRÁFICO

PROYECTO: “MEJORAMIENTO DEL SERVICIO ACADEMICO Y

ADMINISTRATIVO DE LA FACULTAD DE CIENCIAS
BIOLOGICAS EN LA CIUDAD UNIVERSITARIA DE LA UNICA-
CODIGO 2285385”

JUNIO DE 2,017
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

CONTENIDO

1.0 ASPECTOS GENERALES.

1.1 INTRODUCCIÓN
1.2 OBJETIVO
1.3 UBICACIÓN Y ACCESO A LA ZONA DEL PROYECTO
1.3.1 PLANO DE UBICACIÓN

2.0 ACTIVIDADES REALIZADAS.

2.1 TRABAJO DE CAMPO

2.1.1 LEVANTAMIENTO TOPOGRÁFICO
2.2 TRABAJO DE GABINETE
2.2.1 PROCESAMIENTO DE DATOS

ANEXOS

- ESPECIFICACIONES TÉCNICAS DEL EQUIPO UTILIZADO

- PANEL FOTOGRÁFICO
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

INFORME TÉCNICO

LEVANTAMIENTO TOPOGRÁFICO

PROYECTO: " MEJORAMIENTO DEL SERVICIO ACADEMICO

Y ADMINISTRATIVO DE LA FACULTAD DE CIENCIAS
BIOLOGICAS EN LA CIUDAD UNIVERSITARIA DE LA
UNICA-CODIGO 2285385”

1.0- ASPECTOS GENERALES

1.1- INTRODUCCIÓN
El presente informe técnico corresponde a los trabajos
topográficos de campo y gabinete realizados, como:
levantamiento topográfico, de la zona donde se ubicarán los
pabellones de la Facultad de Ciencias Biológicas, ubicado en la
Ciudad Universitaria perteneciente a la Universidad Nacional San
Luis Gonzaga de Ica.

1.2- OBJETIVOS
El objetivo principal del levantamiento topográfico es la toma de
datos necesarios en campo y detalles adicionales, que puedan
mostrar de manera el terreno natural o adecuado existente, dentro
del el área de proyecto.

La toma de puntos de hacen basados a normas técnicas y

especificaciones de los términos de referencia, siendo estos:

Curvas de nivel cada 0.50 m para el siguiente intervalo:

 10% < Pendiente ≤ 20%

Curvas de nivel cada 1.00 m para el siguiente intervalo:

 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

 Pendiente > 20%.

El objetivo de la nivelación geométrica es ajustar los valores

obtenidos con los equipos GPS, y dejar niveles o BMs
establecidos mucho más exactos.

La nivelación geométrica de los puntos, se hacen basados a

normas técnicas y especificaciones, siendo estos:

Dónde:

En = Error de nivelación máximo admisible, en m.

K = Longitud del circuito de nivelación, en KM.

Todos los trabajos realizados están en coordenadas UTM,

referenciados al elipsoide WGS-84 y en coordenadas UTM PSAD-
56.

1.3- UBICACIÓN Y ACCESO A LA ZONA DE ESTUDIO.

Para llegar al terreno donde se ubicarán los pabellones

correspondientes a la Facultad de Ciencias Biológicas, lugar
donde se desarrollará el levantamiento topográfico materia de
este informe, se hace a través de la Carretera Panamericana Sur,
se tiene acceso directo a la Ciudad Universitaria desde donde se
ingresará siguiendo una vía pavimentada que nos conducirá hasta
el frontis del Laboratorio de Suelos y Concreto de la Facultad de
Ingeniería Civil, quedando el lugar definitivo a la espalda de la
mencionada edificación.

DPTO. : ICA
PROVINCIA. : ICA
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

DISTRITO. : ICA

DISTRITO DE ICA

CIUDAD UNIVERSITARIA – “UNSLG”

2.0- ACTIVIDADES REALIZADAS

Las actividades que se realizaron para desarrollar este proyecto,

se hicieron en dos fases o tiempos: El trabajo de campo, que se
realizó en la zona de proyecto y el trabajo de gabinete que se
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

procesó en nuestra oficina ubicada en el departamento, provincia

y distrito de Ica, calle independencia 147 segundo piso, oficina N°
25.

Para los trabajos de campo se utilizaron equipos automatizados y

calibrados, para lograr la toma de datos óptimos; como también
para los trabajos de gabinete donde se hizo usos de programas
necesarios para realizar los dibujos y cálculos necesarios para la
obtención de resultados precisos.

2.1- TRABAJO DE CAMPO.

Para realizar los trabajos de campo, se partió por el

reconocimiento físico de los Hitos y del entorno con el objetivo de
hacer uso de los mismos.

LEVANTAMIENTO TOPOGRÁFICO.- Es un conjunto de

operaciones de medidas efectuadas en el terreno para obtener los
elementos necesarios y elaborar su representación gráfica.

NIVELACIÓN GEOMÉTRICA.- La nivelación geométrica es un

método de obtención de desniveles entre dos puntos, que utiliza
visuales horizontales.

Los equipos que se emplean son los niveles ópticos: mecánicos,

automáticos y digitales.

2.1.1- LEVANTAMIENTO TOPOGRÁFICO.-

Para la ejecución del levantamiento topográfico, se
utilizaron los siguientes equipos:

- 01 Estación Total Marca TOPCON GOWIN Modelo TKS-

202 con número de Serie 8ª7564.
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

- 02 Prismas, Portaprismas y Bastones Porta prismas.

- 01 Radio de Comunicación.

El levantamiento topográfico se realizó dentro de las

instalaciones de la Ciudad Universitaria de la Universidad
Nacional San Luis Gonzaga de Ica, y también dentro del
área destinada para la construcción de pabellones de la
Facultad de Ciencias Biológicas, siendo las coordenadas
del límite de propiedad las siguientes:

Así mismo se obtuvieron las siguientes medidas y

colindancias:

 Por el Norte; Con camino carrozable y Laboratorio

de Suelos de la Facultad de Ingeniería Civil, en un
tramo de 147.53 ml.
 Por el Sur; con área residual eriaza.
 Por el Este, con pabellón de aulas de la Facultad de
Arquitectura, medido en 04 tramos, 33.95ml, 40.86
ml, 30.19 ml, 30.77 ml.
 Por el Oeste, con área reservada para la Facultad de
Ingeniería Ambiental y Sanitaria, medido en 02
tramos, 14.36 ml, 122.68 ml,
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

Luego de realizar las poligonales se hizo el levantamiento

topográfico del entorno del área en estudio, usando el método de
radiación, y tomando detalles como, edificaciones, garitas,
buzones, cercos, postes y puntos predominantes.

Se tomaron un total de 114 puntos, todos los puntos fueron

tomados por el método de radiación

2.2- TRABAJO DE GABINETE

2.2.1- PROCESAMIENTO DE DATOS

Para el proceso de datos se usaron los siguientes softwares:

Transit (Programa para bajar datos de la estación total)

Civilcad v.2010 (Para el procesamiento de datos y obtención de

las curvas de nivel)

Autocad 2016 (Para la entrega de informe en formato digital y

ploteo)

Se adquiere la información de la Estación Total, con el programa

Transit, a la computadora usando un cable de transferencia
RS232 de Nikon, obteniendo los puntos en formato ASCII,
pidiendo estos mismos ser abiertos por los diferentes programas
para su visualización y proceso.

Luego de obtener los puntos con ayuda del programa Excel, se

guardan los puntos en un archivo csv, que es el que requiere el
programa Civilcad que trabaja en el entorno del programa
Autocad, para hacer el procesamiento y dibujo de planos.
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

ESPECIFICACIONES TÉCNICAS DEL

EQUIPO UTILIZADO

ESTACION TOTAL MARCA TOPCON GOWIN MODELO TKS-202.

La Estación Total Topográfica, está indicada para uso en Inspecciones

de Obras o en Levantamientos Topográficos de importancia.

Todas las funciones en idioma español, con el

lenguaje TOPCON tradicional. Muy fáciles de aprender, cualquier
topógrafo que nunca haya usado estaciones, las aprende en un solo día
resistentes al agua y al polvo según normativa IP66 / IEC60529. Ideal
para minas y ambiente pesado de movimiento de tierras donde existe
cantidad de polvo de la construcción. Soporta también ambientes
marinos y gases inflamables, lo que le permite trabajar en Refinerías y
demás lugares de la Industria Petrolera.

Peso súper Liviano, con un peso de solo 5.5 kg que incluye batería y
base nivelante, la GOWIN es siempre fácil de transportar, se suplen
correas para llevar el equipo como si fuese un morral o mochila.
Doble Pantalla extra amplia, donde usted nunca pierde el control de su
proyecto por sus soluciones de campo avanzadas, la GOWIN con su
pantalla de alta densidad, proporciona visibilidad de datos y operaciones.
Batería súper compacta, las baterías retienen su carga por mucho
tiempo con una mínima descarga cuando no están en uso. Carga
completa en menos de 4 horas.

Alta capacidad de memoria, la TKS-202 puede almacenar 24.000 puntos

en su memoria interna.

Codificación ABSOLUTA en los CIRCULOS Horizontal y Vertical. Esta

tecnología, exclusiva y única de TOPCON, permite una mejor medición
angular, con sistema de lectura doble, complementario en ambos ejes, lo
que elimina cualquier tipo de error por desgaste mecánico u óptico del
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

equipo, siendo chequeado en tiempo real por el microprocesador de

control y diagnóstico del instrumento.

Teclado Alfanumérico fácil de usar , que permite un acceso rápido a las

funciones más frecuentes, así como también las teclas pre-programadas
que asignan cualquier operación repetitiva satisfaciendo todos los
requerimientos en forma práctica y veloz, cómo por ejemplo la entrada
de códigos.

Sofisticado Compensador, que garantiza medidas de ángulos precisos y

corrige las desviaciones verticales y horizontales ocasionadas por
desnivelación de la estación.

FUNCIONES:

 Selección de Trabajos. Entrada del Factor de Escala para UTM

 Orientación acimutal por Dos Puntos Conocidos o entrada directa del
ángulo
 Cálculo y Almacenamiento de Coordenadas o de Dist/Angulo o ambos
 Cálculo de AREAS de los Puntos levantados. Cálculo y Ajuste de
POLIGONALES
 Replanteo de Líneas o de Puntos. Proyección de puntos sobre líneas
 Altura de lugares no accesibles
 Cálculo de secciones. Diseño de Curvas e Intersecciones
 Resección y Pothenot en todas sus modalidades
 Desplazamientos por distancias y por ángulos
 Calculo de Carreteras, incluyendo la Rasante
 Entrada de CODIGOS y selección automática de los mismos
 Auto COLIMACIÖN y CALIBRACIÖN angular.

ESPECIFICACIONES:

 Rango de Medición: Con un (1) Prisma 2.000 metros. Precisión +- 2

mm.
 Lectura Angular 1" ( Un segundo ) en ambos círculos
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

 Tiempo de medición 0.3" , modo tracking

 Exactitud según DIN 17123 ( Una sola lectura ): mejor que 2" ( dos
segundos)
 Sistema de detección del Angulo: dos lados Horizontal/ Vertical
 Campo de Visión 1º 30´
 Distancia Mínima de Foco 1.3m
 Resolución Display 1"/5" seleccionable. (Lectura Mínima)
 Factor de escala: 0.5 a 2.0 para generar Coordenadas UTM
 Se incluyen programas de topografía general y para la conversión de
coordenadas a Datum REGVEN
 Producidos bajo normativa ISO 9001
 Telescopio
 Longitud50 mm
 Diámetro de los Objetivos45mm(EDM:50mm)
 Magnificacion30x
 Imagen Normal
 Campo de Vision1°30’
 Medición Minima1.3 m
 Rangos de Medición
 1 Prisma2000 metros
 3 Prismas2700 metros
 Precisión
 Con Prisma±(2mm+2ppmxD*) m.s.e. fino N/A
 Lectura Minima1mm(0.005pies)/0.2mm(0.001pies) fino,
10mm(0.02pies)/1mm(0.005pies) normal, 10mm(0.02pies) escaneo
 Tiempos de Medicion1.2 seg/ 1.2 seg.(Inicial 4.0 seg.) fino, 0.7 seg.
(Inicial 3.0 seg.)
normal, 0.4 seg.(Inicial 3.0 seg.) escaneo
 Medición de Angulo
 Método Absoluto
 Deteccion2 lados horizontal, 1 lado vertical
 Lectura Minima1"/5" arc seg, 0.2/1 mgon
 Precision2" arc seg 1 mgon
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

 Diámetro del Circulo71 Milímetros

 Corrección Tipo Eje Vertical
 Rango de Compensacion±3’
 Interface Interfaz USB (Incluye Cable USB), RS-232C(6 pines) Serial
I/F Puerto 1
 Ambiente
 Plomada Óptica Magnificación 3X, 0.5m a Infinito, imagen vertical, 5°
Campo de Visión
 Dimensiones13.2 (H) x 7.2 (W) x 6.9 (L) pulgadas, 336(H) x 184(W) x
172(L) Milímetros
 Peso con Bateria10.8 libras, 5.2 kg
 Norma de ProteccionIP54
 Temperatura de Operacion-20° a +50° Celsius, -4° a +122° Fahrenheit
 Energía
 Tiempo que dura la carga Hasta 14 horas incluyendo medidas de
distancia y hasta 60 Horas midiendo solo Ángulos

TKS-202
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

PANEL FOTOGRAFICO
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

Estacionamiento de Equipo Topográfico.

 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

En esta vista se aprecia la Biblioteca Central de la Universidad

Nacional San Luis Gonzaga de Ica
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

En esta vista se aprecia en el fondo la Facultad de Ingeniería Civil,

así mismo se observa el laboratorio de Suelos colindante con el
terreno a levantar.
 INFORME TOPOGRÁFICO
_____________________________________________________________________________________

Levantamiento de postes y edificaciones colindantes al terreno en

estudio.
