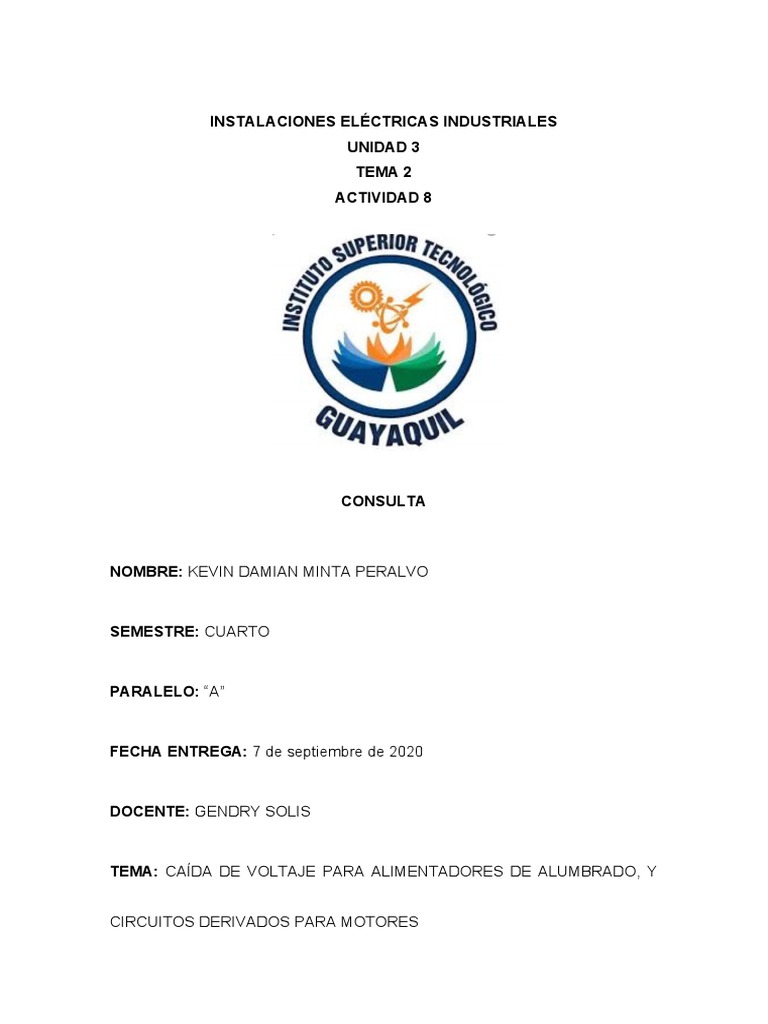

INSTALACIONES ELÉCTRICAS INDUSTRIALES

UNIDAD 3
TEMA 2
ACTIVIDAD 8

CONSULTA

NOMBRE: KEVIN DAMIAN MINTA PERALVO

SEMESTRE: CUARTO

PARALELO: “A”

FECHA ENTREGA: 7 de septiembre de 2020

DOCENTE: GENDRY SOLIS

TEMA: CAÍDA DE VOLTAJE PARA ALIMENTADORES DE ALUMBRADO, Y

CIRCUITOS DERIVADOS PARA MOTORES

1. Introducción

Las aplicaciones de la energía eléctrica en general se la usan para todo tipo de

instalación sea esta industrial, comercial, residencial, etc. De acuerdo con la
norma ecuatoriana (MEER) [ CITATION Ing19 \l 12298 ] relacionadas al uso y
suministro de la energía eléctrica, en donde nos indica en la determinación con
respecto a los calibres de los conductores de los circuitos derivados,
alimentadores que ya estos alimenten en gran mayoría ya sea
electrodomésticos y fuerza motriz(motores),soldadores, etc. Estos tendrán que
ser protegidos mediante dispositivos que ayuden a evitar ya sea accidentes o
sobrecalentamiento en los mismos.

En la parte de cálculo de caídas de voltaje por resistencia y reactancia lo que

nos muestra en el documento es que para que la operación de un motor sea
satisfactoria la caída de voltaje total desde la medición hasta el motor esta no
deberá de exceder el 5%.

Para el caso de los circuitos derivados y de los alimentadores en instalaciones

de alumbrado se deberá de realizar un cálculo de caída de voltaje en base a la
reactancia de los conductores, de lo cual se toma como referencia un 3% para
la parte de circuitos derivados y un 2% para la parte de los alimentadores en si
teniendo en cuenta que al sumar las caídas de voltaje (por reactancia y por
resistencia) no debe de exceder el 5%.

El uso de cálculos en esta parte es muy fundamental ya que para estar seguros
de que las caídas de voltaje no lleguen ya se ha exceder sus valores
nominales, dañar la maquina por eso es necesario calcular las caídas de
voltaje en los circuitos derivados, también en los alimentadores y en si en toda
instalación industrial, comercial, Residencial, etc.

Para instalaciones industriales si está alimentada con un transformador propio

pues se debe de considerar un 4,5 % para alumbrado y del 6,5 %para los
demás usos como nos muestra[ CITATION CAN04 \l 12298 ] En cambio, en los
circuitos derivados de fuerzalos conductores derivados de los tableros que
alimentan en forma individual a motores y cargas de fuerza deberán tener
capacidad no menor al 125% de la corriente nominal del motor a plena carga.
2. Objetivos

2.1. Objetivo General

 Realizar una consulta con ayuda de fuentes bibliográficas confiables

acerca de las caídas de voltaje para alimentadores de alumbrado, y
circuitos derivados para motores.

2.2. Objetivos Específicos

 Extraer la información de Internet de forma efectiva teniendo en cuenta

que se desea buscar para así comprobar la fiabilidad de la misma
mediante la recopilación, selección y organización de los contenidos.
 Entender en que consiste los circuitos derivados en la parte de
instalaciones eléctricas industriales recolectando la información
necesaria.
 Conocer las características principales de las caídas de tensión para
alimentadores de alumbrado, y circuitos derivados para motores
mediante la realización de un informe.
3. Marco Teórico

3.1. Definiciones:

 Corriente eléctrica: rapidez con la que las cargas eléctricas se

desplazan de un punto a otro a través de un medio conductor.
 Resistencia eléctrica: característica de los materiales que presentan
una baja conductancia, los cuales se oponen a la corriente.
 Coeficiente de resistividad: los más utilizados son el Aluminio y el
cobre que son de: 0,028 y 0,0172.
 Alimentadores: es el cable comprendido desde el medio de
desconexión hasta el elemento contra las sobrecargas. La normativa
NEC 2011 indica que la sección mínima será #10 AWG, dependiendo de
las cargas utilizadas.
 Circuitos derivados: conductores que transportan energía eléctrica,
que se extienden desde los últimos dispositivos de protección, hasta las
salidas de los alimentadores.
 Caída de voltaje: parte del voltaje aplicado se pierde en superar la
resistencia del conductor. Por ejemplo, las lámparas reducen su
brillantez o intensidad luminosa, los motores eléctricos de inducción
tienen problemas para arrancar.
 Normas generales de los conductores: están definidas por la
American Wire Gage (AWG) Conductor de fase: con el color rojo, negro
y azul. Conductor de neutro: Se especifica con el color blanco y gris
claro y Conductor tierra: Se especifica con el color verde, desnudo o
amarillo.[ CITATION NOR13 \l 12298 ]

Como concepto elemental de lo que es un circuito derivado y los

alimentadores, se puede estudiar a partir de un diagrama de bloque como nos
muestra a continuación:
Para describir de forma clara al tablero de alumbrado se lo podría asimilar
como uno o varios paneles incluidos por barras conductoras de conexión
común y dispositivos automáticos ya sean de protección contra sobrecorriente
y dispositivos de protección para el respectivo control de circuitos de
alumbrado, calefacción o fuerza. En la figura siguiente se muestra el diagrama
elemental trifásico de alumbrado según[ CITATION Enr95 \l 12298 ]

3.2. Circuito derivado

[ CITATION Har05 \l 12298 ]

 Circuito derivado multifilar: básicamente este tipo de circuito está

compuesto por más de dos conductores de diferente potencial y uno del
mismo potencial.

 Para
cargas diversas indefinidas: de acuerdo con su protección contra
sobre corriente como de 15, 20, 30, 40 y 50Amperes.
 Las cargas individuales mayores a 50 Amperes deben alimentarse con
circuitos derivados individuales.
 Tensión: Para circuitos menores de a 15 Amperes el voltaje no
excederá de 150, Instalaciones industriales con un voltaje aproximado
de 300V.
 Cálculo de la carga: principalmente los circuitos derivados simples son
utilizados en gran mayoría para alimentar ya sea salidas de alumbrado y
otros equipos pequeños. [ CITATION Enr95 \l 12298 ]Como nos muestra a
continuación:
 Con respecto a los conductores[ CITATION Sec90 \l 12298 ]

Número Cuando se conecten a circuitos

AWG #18 15 Amperes
AWG #16 20 Amperes
AWG #14 30 Amperes
AWG #12 50 Amperes
 Dispositivos de salida

Lámparas: estas deben de tener una capacidad un poco mayor a la

carga suministrada y al circuito derivado estos deben de tener una
capacidad de 20 Amperes como nos recomiendan.

Contactos: deben de tener una capacidad no menor con respecto a la

carga suministrada y cuando se los conecta a los circuitos derivados
recomiendan que para:

Capacidad del circuito Capacidad de los contactos

15 AMPS. No mayor de 15 AMPS.
20 20
30 20 o 30
50 50
3.2.1. Circuito derivado para alumbrado: para calcular el número de
circuitos de alumbrado según las normas técnicas solo se permite para 15A
o 20A por circuito derivado para luminaria. Entonces en el caso de que se
quiera saber el número de los circuitos derivados para alimentar una carga
dada se procede a calcular según[ CITATION Soc20 \l 12298 ]

Carga total enWatts

N ° de circuitos=
Capacidad de cada circuito en Watts

Ejemplo:

1.- Calcular cuántos circuitos de 15 A se requiere si se tiene una carga de

alumbrado de 7000 Watts a 127 V
 7000 W
N ° de circuitos= =4 circuitos
1905

3.2.1.1.-Caida de voltaje para alimentadores de Alumbrado [ CITATION Jor20 \l

12298 ]

 Con respecto al voltaje, se establece que en la pérdida de tensión en la línea

no debe de exceder del 3%. En toda instalación en sus conductores se
produce una caída de tensión por lo que para calcularla se tomó la siguiente
expresión:

 Para calcular la resistencia del conductor entonces:

 Para calcular la sección del cable a usar se procede con la siguiente fórmula

3.2.1. Circuito derivado para motores

 Potencia en la entrada y salida: El HP y (kW) es la unidad de

medida entonces esta se calcula en base al par la potencia requerida
para mover el objeto conectado al motor y la entrada de energía
eléctrica se calcula en base al voltaje y la corriente suministrados al
motor.
 Velocidad nominal: esta ya viene en RPM dada en la placa del motor.
 Tamaño de la carcasa: según la norma NEMA a continuación muestra la
clasificación general de la carcasa de los motores jaula de ardilla.
[ CITATION Enr95 \l 12298 ]
 Tamaños comunes de motores: los tamaños disponibles se
encuentran solo para voltajes de alimentación alterna de 60Hz
 Para alimentación monofásica a 127V el límite es de 2HP
 Para alimentación trifásica a 220V el límite es de 200HP
 El circuito derivado de un motor en general: a continuación, se
muestras los componentes de un circuito derivado para todo tipo de
motor según el libro de [ CITATION Enr95 \l 12298 ]

 Los datos que debe de tener la placa de todo motor está basada en:
 Nombre del fabricante y potencia en HP o kW
 Voltaje nominal y corriente a plena carga frecuencia y numero de
fases
 Letra de código
 A continuación, se muestra un ejemplo
de circuito alimentador para
dos motores de corriente alterna.
  La expresión para determinar la sección del conductor [CITATION mas19 \l
12298 ] es:

Alimentadores Monofásicos
2 xLxI (mm 2)
S= p
Vp
Alimentadores Trifásicos
LxI ( mm 2)
S= p
Vp
Ejemplo:
Se conectará un motor a una distancia de 100m de la fuente de
alimentación, vamos a calcular cual será la caída de tensión si lo instalamos
con un conductor THNN #12 cobre y también consumirá una corriente de
3A.
Datos:

p= 0,0172 Ω.m/mm2 L
Ri= p
L= 100m A
A= 3.309 mm2 100m
Ri=0,0172Ω . m/mm 2 =0,519 Ω
I= 3A 3.309 mm 2
Caida de tension=I xRi=3 A x 0,519 Ω=1,557 V
4. Conclusiones
 En conclusión, el buscar en varias fuentes de información confiables se
obtuvo la información sobre los circuitos derivados y la influencia que
tiene la caída de tensión en los sistemas de alumbrado y los motores
eléctricos de bajas potencias.
 Los circuitos derivados para propósitos generales es el grupo de
conductores eléctricos que se instalan en la mayoría de los casos para
alimentar salidas de alumbrado, tomacorrientes y para cargas pequeñas.
 Se han presentado las fórmulas de cálculo de caída de tensión en donde
se obtuvo mayor aprendizaje con ello ejemplos de aplicación básicas
para motores y numero de circuitos para alumbrado.
5. Recomendaciones
 Estudiar a conciencia estos temas ya que son requisito fundamental
para poder desempeñarnos más adelante durante el proceso de estudio
de nuestra carrera.

 Es recomendable tener una guía de especificaciones de los calibres de

conductores y sus secciones ya que esto nos facilitara en el proceso de
cálculo de caída de tensión respectivas.

 Junto al docente aplicar este tipo de metodología de cálculos para así

extender nuestro conocimiento con respecto a este tema ya que será
una de las partes fundamentales para nuestra vida laboral.
6. Bibliografía

[1] CANO GONZALEZ, R. M. (2004). Instalaciones eléctricas de baja

tensión. Madrid, España: Paraninfo. Obtenido de
https://books.google.com.ec/books?
id=BirgmbYoiI0C&pg=PA125&dq=conductores+para+instalaciones+indu
striales&hl=es&sa=X&ved=2ahUKEwjxLPx5tTrAhVjvlkKHfprA1YQ6AEw
B3oECAgQAg#v=onepage&q=conductores%20para%20instalaciones
%20industriales&f=false

[2] comunicaciones, S. d. (1990). REGLAMENTO PARA INSTALACIONES

ELECTRICAS. Republica Dominicana: DGRS. Obtenido de
http://www.mopc.gob.do/media/1444/r-003-instalaciones-electricas.pdf

[3] Enriquez, H. (1995). EL ABC DE LAS INSTALACIONES ELECTRICAS

INDUSTRIALES. Mexico: LIMUSA. Obtenido de
https://es.scribd.com/doc/146366108/EL-ABC-DE-LAS
INSTALACIONES -ELECTRICAS-INDUSTRIALES-pdf

[4] Harper, G. E. (2005). EL ABC DE LAS INSTALACIONES ELECTRICAS

RESIDENCIALES. Maxico: LIMUSA. Obtenido de
https://books.google.com.ec/books?
id=8oAs1nXgZq8C&pg=PA151&dq=circuitos+derivados&hl=es&sa=X&v
ed=2ahUKEwiRwubj5dTrAhVv1lkKHbtFCXkQ6AEwAHoECAUQAg#v=o
nepage&q=circuitos%20derivados&f=false

[5] industrial, E. (Dirección). (4 de Enero de 2019). Cómo calcular sección

del cable en circuito monofásico y trifásico [Película]. Obtenido de
https://www.youtube.com/watch?v=g-NlM5k1Pq0

[6] Ing. David Unamuno, A. L. (2019). (NEC) INSTALACIONES

ELECTRICAS .NEC-SB-IE-Final (pág. 33). Quito: Ministerio de
Desarrollo Urbano y Vivienda (MIDUVI). Obtenido de
https://www.habitatyvivienda.gob.ec/wp-
content/uploads/downloads/2019/03/NEC-SB-IE-Final.pdf

[7] Jorge (Dirección). (2 de Septiembre de 2020). CALCULO DE CAIDA DE

TENSION [Película]. Obtenido de https://www.youtube.com/watch?
v=9sWlHgPo_nc
[8] NORMA ECUATORIANA DE CONSTRUCCIÓNNECCAPÍTULO 15.
(2013). INSTALACIONES ELECTROMECÁNICAS. Quito: MIDUVI.
Obtenido de
https://www.ecp.ec/wpcontent/uploads/2017/09/NECINSTALACIONESE
LECTROMECANICAS2013.pdf

[9] Socha, R. M. (Dirección). (19 de Abril de 2020). Circuitos ramales

[Película]. Obtenido de https://www.youtube.com/watch?v=dDvMiDH-
CDQ
