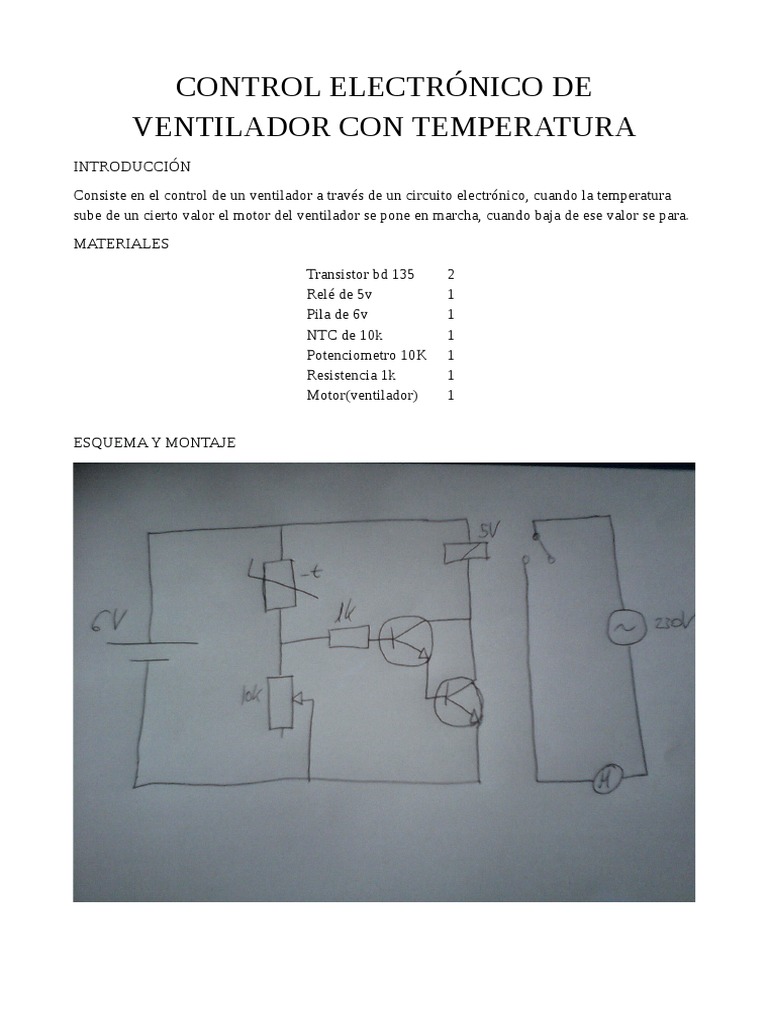

CONTROL ELECTRÓNICO DE

VENTILADOR CON TEMPERATURA


INTRODUCCIÓN
Consiste en el control de un ventilador a través de un circuito electrónico, cuando la temperatura
sube de un cierto valor el motor del ventilador se pone en marcha, cuando baja de ese valor se para.
MATERIALES

Transistor bd 135 2
Relé de 5v 1
Pila de 6v 1
NTC de 10k 1
Potenciometro 10K 1
Resistencia 1k 1
Motor(ventilador) 1

ESQUEMA Y MONTAJE
EXPLICACIÓN DEL CIRCUITO
Caso 1: Baja temperatura. Por la NTC pasa muy poca corriente porque tiene mucha resistencia, por
tanto por la base de los dos transistores (par darlington) no pasa la corriente suficiente para que se
activen, por tanto no pasa corriente de colector a emisor de los transistores y no funciona el relé, de
esa manera no se activa el motor del ventilador.
Caso 2: Alta temperatura. Por la NTC pasa una corriente suficiente corriente porque tiene poca
resistencia, por tanto por la base de los dos transistores (par darlington) pasa la corriente suficiente
para que se activen, por tanto pasa corriente de colector a emisor de los transistores y funciona el
relé, de esa manera se activa el motor del ventilador.
La temperatura a la que salte el relé dependerá de la resistencia del potenciómetro de 10K.
El relé lo hemos conectado a otro circuito que controla conectado a una corriente de 230v que nos
ayudara a activar el motor de nuestro ventilador.

PROCESO DE FABRICACIÓN DE LA PLACA DE CIRCUITO IMPRESO


1. Se diseña las pistas de la placa en Qcad y se imprime a tamaño real.
2. Se corta la placa de cobre al tamaño de la impresión de las pistas
3. Se pega el diseño de las pistas a la placa de cobre y se golpea con un martillo y un clavo en
los puntos que serán luego taladrados.
4. Se dibujan las pistas de cobre con un rotulador indeleble.
5. Se introduce en una disolución ácida (⅓ agua, ⅓ salfumán, ⅓ agua oxigenada de 110
volúmenes) la placa, las líneas dibujadas con el rotulador quedan preservadas del ataque del
ácido.
6. Se limpia la placa con alcohol y se taladran los lugares dónde irán colocados los
componentes.
7. Se sueldan los componentes en sus lugares respectivos por la cara de componentes.
