Red FTTh:

Elementos Pasivos y Activos

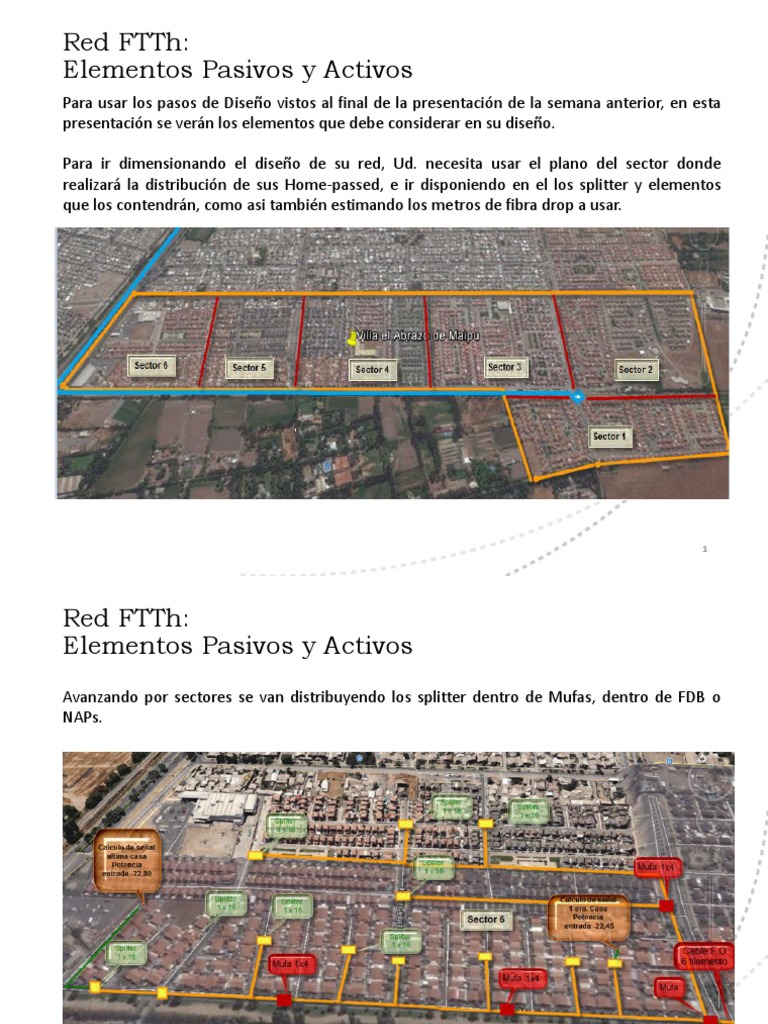

Para usar los pasos de Diseño vistos al final de la presentación de la semana anterior, en esta
presentación se verán los elementos que debe considerar en su diseño.

Para ir dimensionando el diseño de su red, Ud. necesita usar el plano del sector donde
realizará la distribución de sus Home-passed, e ir disponiendo en el los splitter y elementos
que los contendrán, como asi también estimando los metros de fibra drop a usar.

1
Red FTTh:
Elementos Pasivos y Activos
Avanzando por sectores se van distribuyendo los splitter dentro de Mufas, dentro de FDB o
NAPs.

2
Red FTTh: Fibra Usada En Feader
Fibra en Etapa Feader o Alimentación:
G.652C/G.652D

3
Red FTTh: Fibra Usada En Distribución
Fibra en Etapa Distribución: G.657 A y G.657 B (con esto se construyen las fibras “DROP”

4
Red FTTh: Fibra Usada En Distribución

Fibra Drop Fig.8

5
 Red FTTh:
Tipos de Splitter
Existen 2 tipos de Splitter: FBT (Bicónico de Fusión) y PLC (Planar Lightwave
Circuit) siendo hoy el más usado el PLC.

6
 Red FTTh:
Tipos de Splitter
Splitter FBT

7
 Red FTTh:
Tipos de Splitter
Splitter PLC sin y con conectores (Conector usado SC y pulido APC(verde) o
UPC(azul)):

8
 Red FTTh:
Tipos de Conectores
Los conectores usados en FTTH son normalmente con pulido angular (APC) que se
identifican con color verde en su cuerpo:

9
 Red FTTh:
Tipos de Splitter
Splitter PLC sin y con conectores (Conector usado SC y pulido APC(verde) o
UPC(azul)):

10
 Red FTTh:
Tipos de Splitter
Niveles de Splitteos (Splitting Ratio):

11
 Red FTTh:
Elementos de Distribución

12

12
 Red FTTh:
Elementos de Distribución

Sirven para resguardas

uniones por fusión, pero
también se pueden
instalar splitters no
conectorizados

15-12-2016 13
 Red FTTh:
Elementos de Distribución
Distribuidores NAP para splitters conectorizados

15-12-2016 14
 Red FTTh:
Elementos de Distribución
Distribuidores NAP para splitters conectorizados

15-12-2016 15
 Red FTTh:
Elementos de Distribución
Fiber Optical Distribution Box (FDB):

FTB/FDB-2I24O Fiber
Optic Termination /
Distribution Box

15-12-2016 16
 Red FTTh:
Elementos de Terminación
Roseta Óptica:

15-12-2016 17
 Red FTTh:
Equipos Terminales
ONU y ONT:
ONU con salida Ethernet y RF (para TV)

15-12-2016 18
 Red FTTh:
Equipos Terminales

19

15-12-2016 19
 Red FTTh:
Equipos Terminales

20

15-12-2016 20
 Red FTTh:
Equipos Terminales

15-12-2016 21
15-12-2016 22
Elementos Pasivo: Conectores
Existen distintos tipos de conectores de fibra óptica, todos los cuales son para
la interconexión de equipos y elementos de distribución con terminación de
cable.
Los cables que usan los conectores son sólo Tight Buffer (Camisa Ajustada).
La mayoría de los conectores son de una fibra, pero también se usan
conectores de varias fibras llamados MTP y MPO.
Conector Monofibra: 3 partes principales
Boot
La Ferrule es donde descansa
Body
el pelo de fibra. Su material
es normalmente de Cerámica. Ferrule
Su diámetro es de 126um, es
decir, 1um más ancho que el
revestimiento de una fibra.

23
 Elementos Pasivo: Conectores
Conectores de varias fibras llamados MTP y MPO.
• Los conectores MTP Están asociados a las normas IEC 61754-7-1 y TIA 604-5.

• En fibras MM:
Hay MTP para 48 fibras y 72 fibras
• En fibras SM:
Hay MTP para 24 fibras

• Los conectores MPO utilizan casquillos MT, con pasadores guía de metal y
dimensiones de alojamiento precisas para asegurar la alineación de la fibra en
la inserción. La conexión puede contener 4, 8, 12 fibra ópticas.

15-12-2016 24
 Elementos Pasivos F.O.: Conectores
Opciones de conectores monofibra: (los 4 más usados están en rojo)

Tipos de Conectores:
1) SC (cuerpo plástico)
2) ST (cuerpo metal)
3) LC (cuerpo plástico)
4) FC (cuerpo metal)
5) MU
6) MTRJ

15-12-2016 25
 Elementos Pasivos F.O.: Conectores
Opciones de conectores monofibra: (los 4 más usados están en rojo)
Tipos de Conectores:
7) E-2000
8) DIN
9) SMA
10) DIAMOND

15-12-2016 26
 Elementos Pasivos F.O.: Adaptadores
Su finalidad es realizar una unión enfrentando 2 conectores por el extremo de
su ferrule. Los adaptadores pueden recibir diferentes conectores por cada
extremo.
SC/SC: SC/SC: SC/SC:
Los adaptadores son usados en
cajas ODF, en cajas de
distribución (FDB, NAP, otras) y
FC/FC:
en rosetas ópticas.
ST/ST: SC dúplex:

Conectores socket (hembra)

SFC para equipos Switch y
DIN/LC: LC/DIN: Routers (normalmente tipo SC):

FC/SC: ST/FC: ST/SC:

15-12-2016 27
Elementos Pasivos F.O.:
Pulido Conectores
El pulido en un conector es cómo se hiso en la Ferrule la terminación de la
superficie de contacto físico (“Phisical Contact” o PC). Los tipos de pulido son:
• PC
• SPC (Súper PC)
• UPC (Ultra PC)
• APC (Ultra PC con terminación Angular)

Para conectores con cuerpo plástico, existe un

código de colores que se aplica al cuerpo del
conector que identifica el tipo de pulido:
• Cuerpo Azul: Pulido SPC o UPC en fibra SM.
• Cuerpo Beige: Pulido PC o SPC en fibra MM.
• Cuerpo Verde: Pulido APC, sólo disponible en SM.

28
Elementos Pasivos F.O.:
Código Colores cables Zipcord
El Código de Colores está definido por la norma TIA/ANSI 598-C:

15-12-2016 Preparado por: Marco Lobos E. 29

 Elementos Pasivos F.O.:
Tipos Cables que usan Conectores
• Pigtail: cable monofibra con
un conector, se usa para
fusionar con fibras de cables
Loose Tube.
• Latiguillos: con conectores
por cada lado. Cuando llevan
2 conectores por cada lado
se les llama jumper.
• Fan-Out: corresponde a
multiples conectores por un
extremo que se unen a un
conector múltiple (MTP) por
el otro.

30
Elementos Pasivos F.O.:
Distribuidores de Tramas Ópticas (ODF)
Cabeceras de Cable: son distribuidores de conexiones
ópticas que contienen las uniones de los pelos de
cables Loose Tube, de tendido externos, fusionados
con pigtails con conectores que se colocar sobre
adaptadores colocados en el fromplace.
Los ODF consideran varias cabeceras de cable
dispuestas en rack o bastidores.

31
Elementos Pasivos F.O.:
Distribuidores Ópticas Externos
Mufas tipo Domo:
Contiene una o varias bandejas en las cuales se ordenan las fusiones. También es
posible usar splitter no conectorizados y unirlos a pelos de fibra de la parte de
distribución en redes FTTx.
Estos domos permiten varias entradas de cables, normalmente 4 ó 5 redondas y
una entrada oval. Pueden contener hasta cientos de uniones.

32
Elementos Pasivos F.O.:
Distribuidores de Tramas Ópticas (ODF)
Cajas de Distribución (“Fiber Optical Distribution Box”, FDB):

FTB/FDB-2I24O Fiber
Optic Termination /
Distribution Box

33
 Red FTTh:
Elementos de Terminación
Roseta Óptica:

34
 Red FTTh:
Presupuesto
1. Construimos una Planilla de cálculo con las siguientes columnas: Elementos,
Categoría (Materiales, Trabajo (mano de obra), Costo), Precio Unitario,
Cantidad.
2. Determinadas las cantidades, comenzamos a solicitar cotización a
proveedores, las que normalmente están en US$, por tanto, debemos indicar
el tipo de cambio aplicado.
3. Los precios están en pesos chilenos sin IVA

35
 Red FTTh:
Presupuesto
4. Obtenemos un total sin IVA.

5. Generamos una Hoja de Resumen:

INFORMACIÓN DEL PROYECTO
Nombre del proyecto Red FTTh para 500 HP Título del gráfico
Descripción del proyecto Se realiza construcción de red para 500HP en sector
el Dorado a 15Km del Head-End
Contratista Telefibra Ltda.
Nombre contacto Marco Lobos
Rut de la Empresa 12.182.242-9
Cliente VTR Global Com
Nombre Representante del Cliente Juanito Perez
Teléfono 223540820
Dirección Las Brisas del Maipo 285, La Cisterna
e-mail marco.lobos@telefibra.cl
Resumen de Materiales Resumen de Mano de Obra
RESUMEN PRESUPUESTO Importe Impuestos
Resumen de Materiales $10.444.500,0
Resumen de Mano de Obra $4.488.600,0
Importe $2.986.620,0
Impuestos $3.404.746,8
Total $21.324.466,8

36
 Red FTTh: Presupuesto
6. Presupuesto:
Es el que se genera en la Hoja Resumen, esto será en definitiva lo que deberá
entregar al cliente, NUNCA entregar hoja de Detalles al cliente.
Puntos clave:
o Entrega un resumen del costo del proyecto, coloque el valor total, incluyendo todos los
recursos. (Mano de Obra y Materiales). De requerirlo, puede incluir montos totales por
tramo, por ejemplo, costo Red Alimentación, Costo Red Distribución.
o Como Observación debe quedar indicado que no se incluye.
o Debe indicar fecha de validez, p.ej., 5 días hábiles (esto si el tipo de cambio lo permite)
o Se deja a parte los Gastos Legales e Impuestos, pues de incluirlos engrosan el costo del
proyecto con ítems que no son de su responsabilidad.
RESUMEN PRESUPUESTO
Valor Proyecto Red FTTh 500HP $14.933.100,0
Costo Red Feeder $5.700.000,0
Costo Red Dsitribución $9.233.100,0
Gastos Legales (Permisos Municipales) $3.500.000,0
Arriendo Postación (Costo Contrato 6 meses) $6.673.240,0
Impuestos $2.837.289,0
Total $27.943.629,0

NOTA:
> Este Presupuesto tiene una validez de 5 días hábiles
> Los precios están sujetos al tipo de cambio a la fecha de firma del contrato
> Los plazos de ejecución se presentarán en Carta Gantt del Proyecto a la firma del Contrato
37
