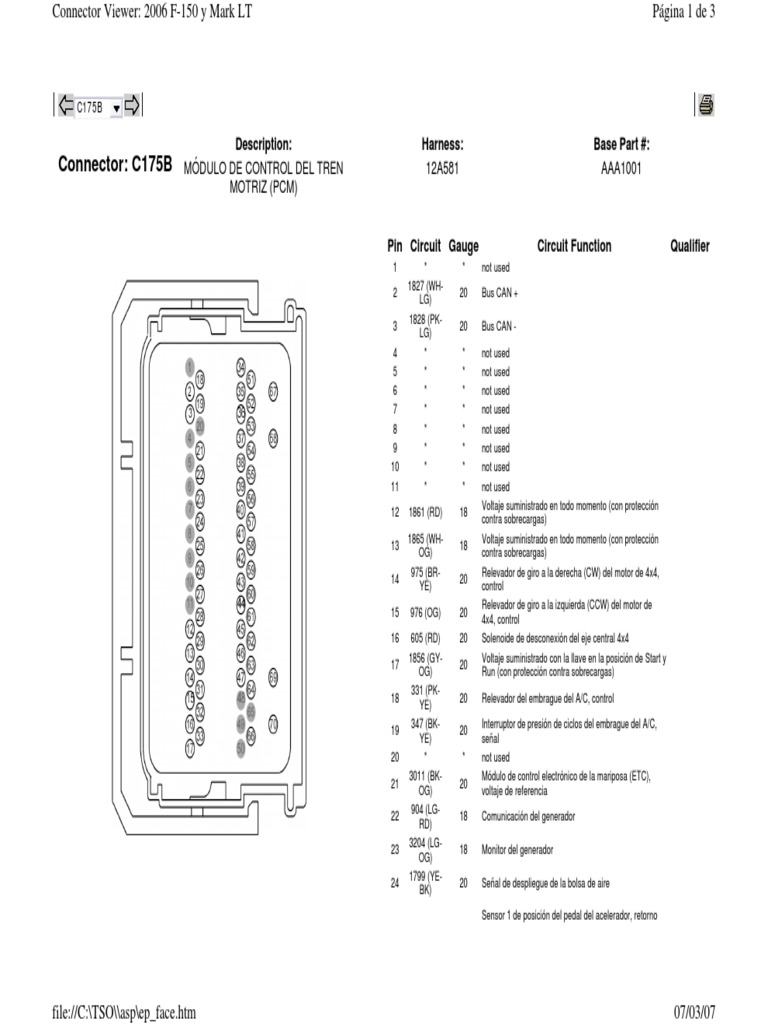

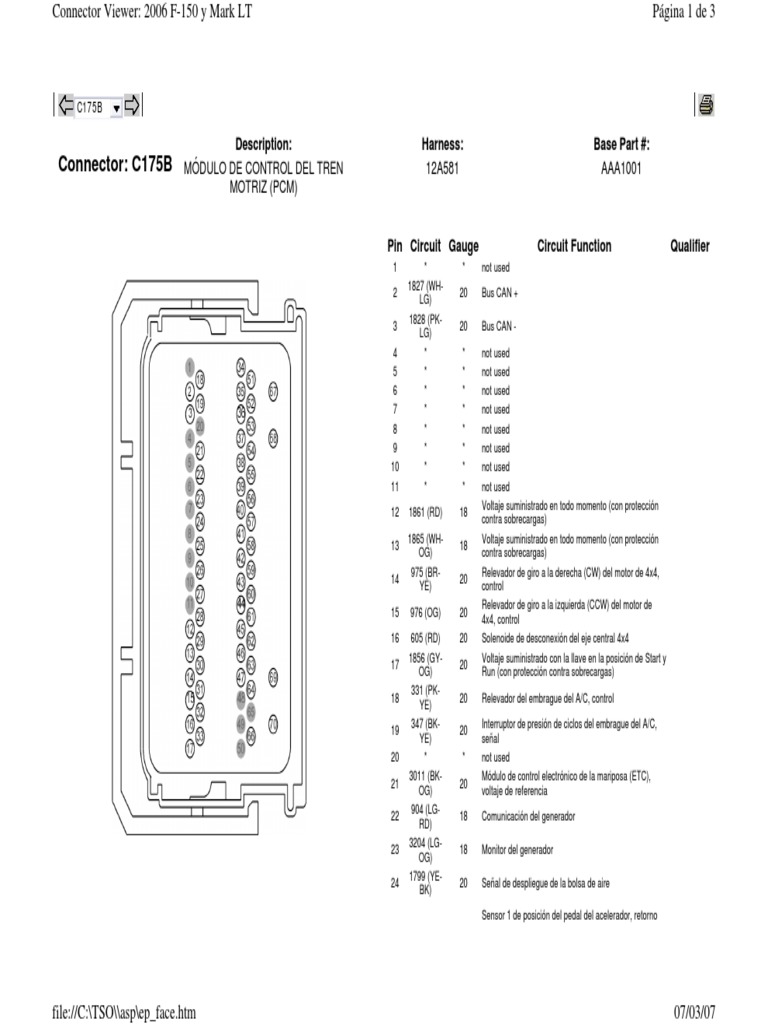

Connector Viewer: 2006 F-150 y Mark LT Página 1 de 3

C175B

Description: Harness: Base Part #:

Connector: C175B MÓDULO DE CONTROL DEL TREN 12A581 AAA1001
MOTRIZ (PCM)

Pin Circuit Gauge Circuit Function Qualifier

1 * * not used
1827 (WH-
2 20 Bus CAN +
LG)
1828 (PK-
3 20 Bus CAN -
LG)
4 * * not used
5 * * not used
6 * * not used
7 * * not used
8 * * not used
9 * * not used
10 * * not used
11 * * not used
Voltaje suministrado en todo momento (con protección
12 1861 (RD) 18
contra sobrecargas)
1865 (WH- Voltaje suministrado en todo momento (con protección
13 18
OG) contra sobrecargas)
975 (BR- Relevador de giro a la derecha (CW) del motor de 4x4,
14 20
YE) control
Relevador de giro a la izquierda (CCW) del motor de
15 976 (OG) 20
4x4, control
16 605 (RD) 20 Solenoide de desconexión del eje central 4x4
1856 (GY- Voltaje suministrado con la llave en la posición de Start y
17 20
OG) Run (con protección contra sobrecargas)
331 (PK-
18 20 Relevador del embrague del A/C, control
YE)
347 (BK- Interruptor de presión de ciclos del embrague del A/C,
19 20
YE) señal
20 * * not used
3011 (BK- Módulo de control electrónico de la mariposa (ETC),
21 20
OG) voltaje de referencia
904 (LG-
22 18 Comunicación del generador
RD)
3204 (LG-
23 18 Monitor del generador
OG)
1799 (YE-
24 20 Señal de despliegue de la bolsa de aire
BK)

Sensor 1 de posición del pedal del acelerador, retorno

file://C:\TSO\\asp\ep_face.htm 07/03/07
Connector Viewer: 2006 F-150 y Mark LT Página 2 de 3

25 3012 (WH) 20 de señal

Sensor 2 de posición del pedal del acelerador, retorno
26 3010 (TN) 20
de señal
3015 (WH- Sensor 3 de posición del pedal del acelerador, retorno
27 20
RD) de señal
3013 (GY- Módulo de control electrónico de la mariposa (ETC),
28 20
BK) voltaje de referencia
351 (BR-
29 20 Voltaje de referencia
WH)
928 (LB- Módulo de control de la bomba de combustible,
30 20
OG) monitoreo
Interruptor de manejo de las cuatro ruedas, retorno de
31 682 (DB) 20
señal
32 780 (DB) 20 Interruptor de manejo de las cuatro ruedas, señal
33 361 (RD) 18 Energía conmutada del relevador del PCM
1785 (LG-
34 20 Relevador del motor de arranque, control
VT)
1269 (OG-
35 20 Indicator de antirrobo activado
RD)
1215 (WH-
36 20 Señal TX
LG)
1216 (GY-
37 20 Señal RX
OG)
306 (TN- Sensor de posición del embrague, parte superior del
38 20
LB) recorrido
1903 (WH- Sensor de posición del embrague, parte inferior del
39 20
BK) recorrido
1769 (BR-
40 20 Salida del relevador de energía del PCM
PK)
967 (LB-
41 20 Sensor de flujo de masa de aire MAF, señal
RD)
968 (TN-
42 20 Sensor de flujo de masa de aire MAF, retorno de señal
LB)
Señal del sensor de temperatura del aire de admisión
43 743 (GY) 20
(IAT)
791 (RD- Sensor del transductor de presión del tanque de
44 20
PK) combustible, señal
224 (TN- Interruptor de cancelación de sobremarcha de la
45 20
WH) transmisión, energía conmutada
Interruptor de posición del pedal del freno, energía
46 511 (LG) 18
conmutada
Interruptor de posición del pedal del freno, energía
46 511 (LG) 20
conmutada
307 (BK-
47 18 Interruptor desactivador, salida
YE)
48 * * not used
49 * * not used
50 * * not used

file://C:\TSO\\asp\ep_face.htm 07/03/07
Connector Viewer: 2006 F-150 y Mark LT Página 3 de 3

51 1140 (VT) 18 Energía conmutada del relevador del PCM

52 1140 (VT) 18 Energía conmutada del relevador del PCM
53 1140 (VT) 18 Energía conmutada del relevador del PCM
Voltaje suministrado en todo momento (con protección
54 1683 (DG) 20
contra sobrecargas)
55 107 (VT) 20 Programación del módulo, señal
151 (LB- Controles auxiliares del control de velocidad en el
56 20
BK) volante, alimentación
848 (DG- Controles auxiliares del control de velocidad en el
57 20
OG) volante, retorno de señal
359 (GY-
58 18 Retorno de la señal.
RD)
3014 (BK- Módulo de control electrónico de la mariposa (ETC),
59 20
WH) señal de retorno
960 (BK-
60 20 Indicador del control de tracción, control
LB)
Válvula de ventilación del canister de emisiones
61 91 (VT-WH) 20
evaporativas (EVAP), control
62 974 (OG) 20 Control de la bomba de combustible
679 (GY-
63 20 señal de velocidad del vehículo
BK)
64 959 (GY) 20 Señal del interruptor del control de tracción
65 * * not used
567 (LB-
66 18 Tierras
YE)
570 (BK-
67 16 Tierras
WH)
570 (BK-
68 16 Tierras
WH)
570 (BK-
69 16 Tierras
WH)
570 (BK-
70 16 Tierras
WH)
