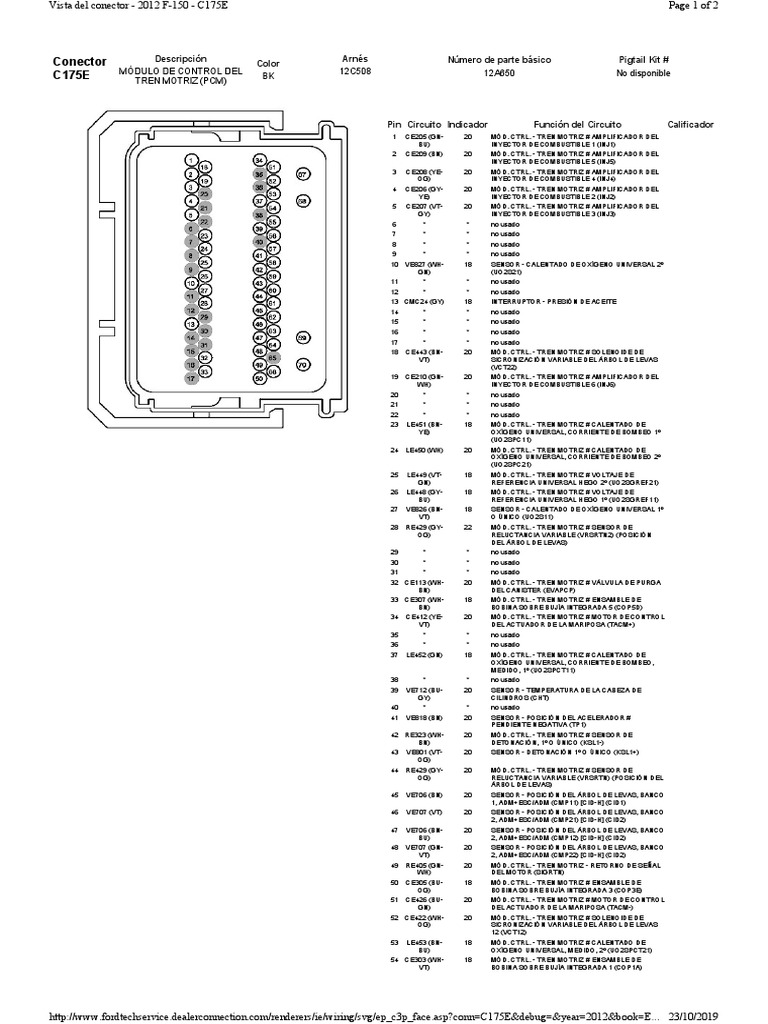

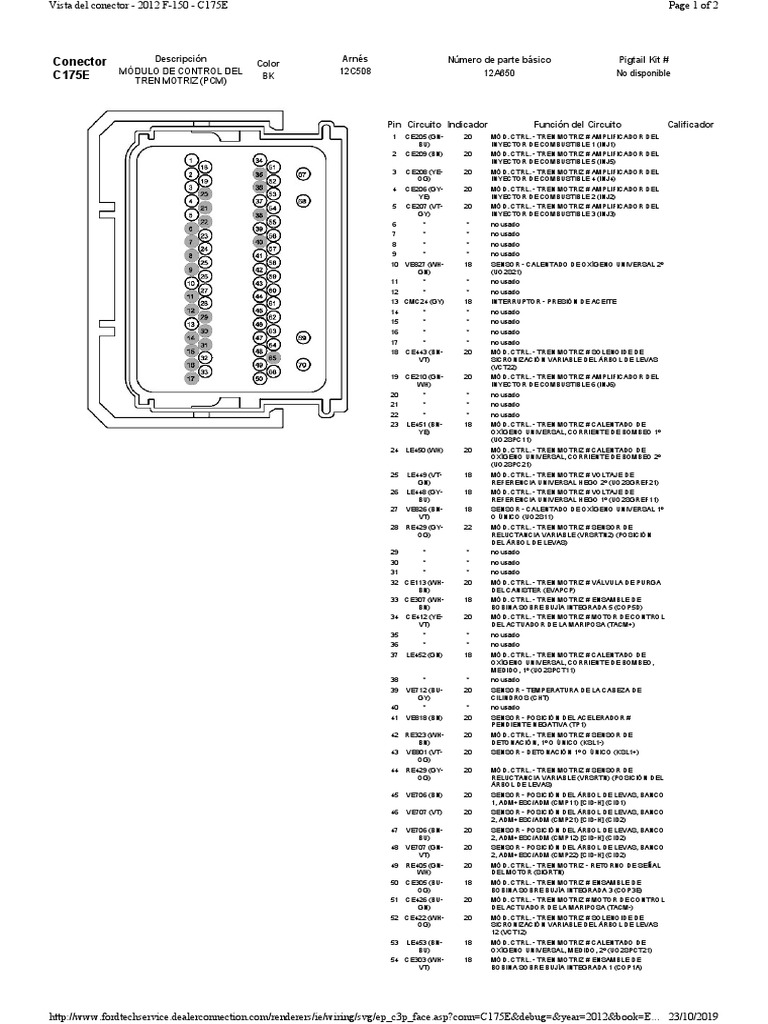

Vista del conector - 2012 F-150 - C175E Page 1 of 2

Descripción Arnés Número de parte básico Pigtail Kit #

Conector Color
MÓDULO DE CONTROL DEL 12C508 12A650 No disponible
C175E TREN MOTRIZ (PCM)
BK

Pin Circuito Indicador Función del Circuito Calificador

1 CE205 (GN- 20 MÓD. CTRL. - TREN MOTRIZ # AMPLIFICADOR DEL
BU) INYECTOR DE COMBUSTIBLE 1 (INJ1)
2 CE209 (BN) 20 MÓD. CTRL. - TREN MOTRIZ # AMPLIFICADOR DEL
INYECTOR DE COMBUSTIBLE 5 (INJ5)
3 CE208 (YE- 20 MÓD. CTRL. - TREN MOTRIZ # AMPLIFICADOR DEL
OG) INYECTOR DE COMBUSTIBLE 4 (INJ4)
4 CE206 (GY- 20 MÓD. CTRL. - TREN MOTRIZ # AMPLIFICADOR DEL
YE) INYECTOR DE COMBUSTIBLE 2 (INJ2)
5 CE207 (VT- 20 MÓD. CTRL. - TREN MOTRIZ # AMPLIFICADOR DEL
GY) INYECTOR DE COMBUSTIBLE 3 (INJ3)
6 * * no usado
7 * * no usado
8 * * no usado
9 * * no usado
10 VE827 (WH- 18 SENSOR - CALENTADO DE OXÍGENO UNIVERSAL 2º
GN) (UO2S21)
11 * * no usado
12 * * no usado
13 CMC24 (GY) 18 INTERRUPTOR - PRESIÓN DE ACEITE
14 * * no usado
15 * * no usado
16 * * no usado
17 * * no usado
18 CE443 (BN- 20 MÓD. CTRL. - TREN MOTRIZ # SOLENOIDE DE
VT) SICRONIZACIÓN VARIABLE DEL ÁRBOL DE LEVAS
(VCT22)
19 CE210 (GN- 20 MÓD. CTRL. - TREN MOTRIZ # AMPLIFICADOR DEL
WH) INYECTOR DE COMBUSTIBLE 6 (INJ6)
20 * * no usado
21 * * no usado
22 * * no usado
23 LE451 (BN- 18 MÓD. CTRL. - TREN MOTRIZ # CALENTADO DE
YE) OXÍGENO UNIVERSAL, CORRIENTE DE BOMBEO 1º
(UO2SPC11)
24 LE450 (WH) 20 MÓD. CTRL. - TREN MOTRIZ # CALENTADO DE
OXÍGENO UNIVERSAL, CORRIENTE DE BOMBEO 2º
(UO2SPC21)
25 LE449 (VT- 18 MÓD. CTRL. - TREN MOTRIZ # VOLTAJE DE
GN) REFERENCIA UNIVERSAL HEGO 2º (UO2SGREF21)
26 LE448 (GY- 18 MÓD. CTRL. - TREN MOTRIZ # VOLTAJE DE
BU) REFERENCIA UNIVERSAL HEGO 1º (UO2SGREF11)
27 VE826 (BN- 18 SENSOR - CALENTADO DE OXÍGENO UNIVERSAL 1º
VT) O ÚNICO (UO2S11)
28 RE429 (GY- 22 MÓD. CTRL. - TREN MOTRIZ # SENSOR DE
OG) RELUCTANCIA VARIABLE (VRSRTN2) (POSICIÓN
DEL ÁRBOL DE LEVAS)
29 * * no usado
30 * * no usado
31 * * no usado
32 CE113 (WH- 20 MÓD. CTRL. - TREN MOTRIZ # VÁLVULA DE PURGA
BN) DEL CANISTER (EVAPCP)
33 CE307 (WH- 18 MÓD. CTRL. - TREN MOTRIZ # ENSAMBLE DE
BN) BOBINA SOBRE BUJÍA INTEGRADA 5 (COP5D)
34 CE412 (YE- 20 MÓD. CTRL. - TREN MOTRIZ # MOTOR DE CONTROL
VT) DEL ACTUADOR DE LA MARIPOSA (TACM+)
35 * * no usado
36 * * no usado
37 LE452 (GN) 18 MÓD. CTRL. - TREN MOTRIZ # CALENTADO DE
OXÍGENO UNIVERSAL, CORRIENTE DE BOMBEO,
MEDIDO, 1º (UO2SPCT11)
38 * * no usado
39 VE712 (BU- 20 SENSOR - TEMPERATURA DE LA CABEZA DE
GY) CILINDROS (CHT)
40 * * no usado
41 VE818 (BN) 20 SENSOR - POSICIÓN DEL ACELERADOR #
PENDIENTE NEGATIVA (TP1)
42 RE323 (WH- 20 MÓD. CTRL. - TREN MOTRIZ # SENSOR DE
BN) DETONACIÓN, 1º O ÚNICO (KSL1-)
43 VE801 (VT- 20 SENSOR - DETONACIÓN 1º O ÚNICO (KSL1+)
OG)
44 RE429 (GY- 20 MÓD. CTRL. - TREN MOTRIZ # SENSOR DE
OG) RELUCTANCIA VARIABLE (VRSRTN) (POSICIÓN DEL
ÁRBOL DE LEVAS)
45 VE706 (BN) 20 SENSOR - POSICIÓN DEL ÁRBOL DE LEVAS, BANCO
1, ADM+ESC/ADM (CMP11) [CID-H] (CID1)
46 VE707 (VT) 20 SENSOR - POSICIÓN DEL ÁRBOL DE LEVAS, BANCO
2, ADM+ESC/ADM (CMP21) [CID-H] (CID2)
47 VE706 (BN- 20 SENSOR - POSICIÓN DEL ÁRBOL DE LEVAS, BANCO
BU) 2, ADM+ESC/ADM (CMP12) [CID-H] (CID2)
48 VE707 (GN- 20 SENSOR - POSICIÓN DEL ÁRBOL DE LEVAS, BANCO
VT) 2, ADM+ESC/ADM (CMP22) [CID-H] (CID2)
49 RE405 (GN- 20 MÓD. CTRL. - TREN MOTRIZ - RETORNO DE SEÑAL
WH) DEL MOTOR (SIGRTN)
50 CE305 (BU- 18 MÓD. CTRL. - TREN MOTRIZ # ENSAMBLE DE
OG) BOBINA SOBRE BUJÍA INTEGRADA 3 (COP3E)
51 CE426 (BU- 20 MÓD. CTRL. - TREN MOTRIZ # MOTOR DE CONTROL
GN) DEL ACTUADOR DE LA MARIPOSA (TACM-)
52 CE422 (WH- 20 MÓD. CTRL. - TREN MOTRIZ # SOLENOIDE DE
OG) SICRONIZACIÓN VARIABLE DEL ÁRBOL DE LEVAS
12 (VCT12)
53 LE453 (BN- 18 MÓD. CTRL. - TREN MOTRIZ # CALENTADO DE
BU) OXÍGENO UNIVERSAL, MEDIDO, 2º (UO2SPCT21)
54 CE303 (WH- 18 MÓD. CTRL. - TREN MOTRIZ # ENSAMBLE DE
VT) BOBINA SOBRE BUJÍA INTEGRADA 1 (COP1A)

http://www.fordtechservice.dealerconnection.com/renderers/ie/wiring/svg/ep_c3p_face.asp?conn=C175E&debug=&year=2012&book=E... 23/10/2019
Vista del conector - 2012 F-150 - C175E Page 2 of 2

55 CE306 (GN- 18 MÓD. CTRL. - TREN MOTRIZ # ENSAMBLE DE

VT) BOBINA SOBRE BUJÍA INTEGRADA 4 (COP4B)
56 CE304 (YE- 18 MÓD. CTRL. - TREN MOTRIZ # ENSAMBLE DE
BU) BOBINA SOBRE BUJÍA INTEGRADA 2 (COP2C)
57 LE134 (YE) 20 MÓD. CTRL. - TREN MOTRIZ # CONTROL
ELECTRONICO DE LA MARIPOSA (ETCREF)
58 VE819 (GN- 20 SENSOR - POSICIÓN DEL ACELERADOR #
VT) PENDIENTE POSITIVA (TP2)
59 RE324 (BN- 20 MÓD. CTRL. - TREN MOTRIZ # SENSOR DE
GN) DETONACIÓN 2º (KSL2-)
60 VE802 (BN- 20 SENSOR - DETONACIÓN 2º (KSL2+)
BU)
61 RE134 (BU- 20 MÓD. CTRL. - TREN MOTRIZ # CONTROL DE LA
OG) MARIPOSA ELECTRÓNICA (ETCRTN)
62 VE711 (YE- 18 SENSOR - POSICIÓN DEL CIGÜEÑAL (CKP+)
VT)
63 RE135 (GN- 18 MÓD. CTRL. - TREN MOTRIZ # SENSOR DE
BN) POSICIÓN DEL CIGÜEÑAL (CKP-)
64 DE135 (BK) 20 MÓD. CTRL. - TREN MOTRIZ # SENSOR DE
POSICIÓN DEL CIGÜEÑAL (SHDRTN)
65 * * no usado
66 CE308 (VT- 18 MÓD. CTRL. - TREN MOTRIZ # ENSAMBLE DE
BN) BOBINA SOBRE BUJÍA INTEGRADA 6 (COP6F)
67 CE421 (VT) 18 MÓD. CTRL. - TREN MOTRIZ # SOLENOIDE DE
SICRONIZACIÓN VARIABLE DEL ÁRBOL DE LEVAS
11 (VCT11)
68 CE442 (YE- 18 MÓD. CTRL. - TREN MOTRIZ # SOLENOIDE DE
GY) SICRONIZACIÓN VARIABLE DEL ÁRBOL DE LEVAS
(VCT21)
69 CE235 (GN- 18 MÓD. CTRL. - TREN MOTRIZ # SEN. CALENTADO DE
BN) OXÍGENO ADEL. CAT. 1º O ÚNICO (UO2SHTR11)
70 CE236 (GY- 18 MÓD. CTRL. - TREN MOTRIZ # SEN. CALENTADO DE
VT) OXÍGENO ADEL. CAT. 2º (UO2SHTR21)
