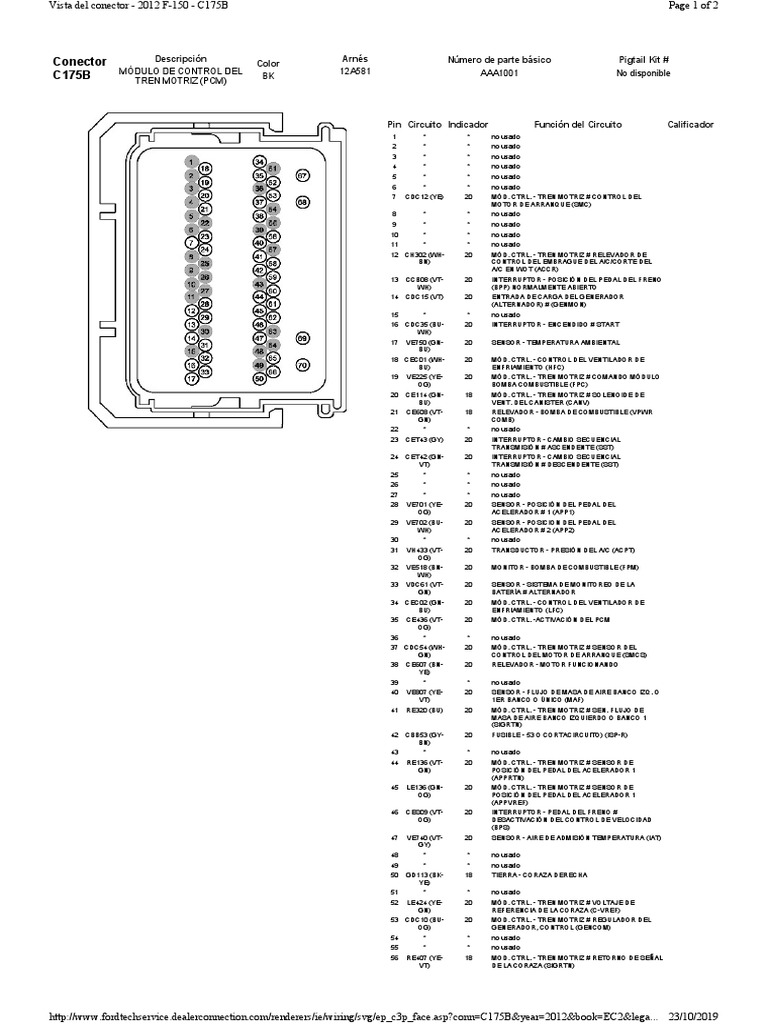

Vista del conector - 2012 F-150 - C175B Page 1 of 2

Descripción Arnés Número de parte básico Pigtail Kit #

Conector Color
MÓDULO DE CONTROL DEL 12A581 AAA1001 No disponible
C175B TREN MOTRIZ (PCM)
BK

Pin Circuito Indicador Función del Circuito Calificador

1 * * no usado
2 * * no usado
3 * * no usado
4 * * no usado
5 * * no usado
6 * * no usado
7 CDC12 (YE) 20 MÓD. CTRL. - TREN MOTRIZ # CONTROL DEL
MOTOR DE ARRANQUE (SMC)
8 * * no usado
9 * * no usado
10 * * no usado
11 * * no usado
12 CH302 (WH- 20 MÓD. CTRL. - TREN MOTRIZ # RELEVADOR DE
BN) CONTROL DEL EMBRAGUE DEL A/C/CORTE DEL
A/C EN WOT (ACCR)
13 CCB08 (VT- 20 INTERRUPTOR - POSICIÓN DEL PEDAL DEL FRENO
WH) (BPP) NORMALMENTE ABIERTO
14 CDC15 (VT) 20 ENTRADA DE CARGA DEL GENERADOR
(ALTERNADOR) # (GENMON)
15 * * no usado
16 CDC35 (BU- 20 INTERRUPTOR - ENCENDIDO # START
WH)
17 VE750 (GN- 20 SENSOR - TEMPERATURA AMBIENTAL
BU)
18 CEC01 (WH- 20 MÓD. CTRL. - CONTROL DEL VENTILADOR DE
BU) ENFRIAMIENTO (HFC)
19 VE225 (YE- 20 MÓD. CTRL. - TREN MOTRIZ # COMANDO MÓDULO
OG) BOMBA COMBUSTIBLE (FPC)
20 CE114 (GN- 18 MÓD. CTRL. - TREN MOTRIZ # SOLENOIDE DE
BU) VENT. DEL CANISTER (CANV)
21 CE608 (VT- 18 RELEVADOR - BOMBA DE COMBUSTIBLE (VPWR
GN) COMB)
22 * * no usado
23 CET43 (GY) 20 INTERRUPTOR - CAMBIO SECUENCIAL
TRANSMISIÓN # ASCENDENTE (SST)
24 CET42 (GN- 20 INTERRUPTOR - CAMBIO SECUENCIAL
VT) TRANSMISIÓN # DESCENDENTE (SST)
25 * * no usado
26 * * no usado
27 * * no usado
28 VE701 (YE- 20 SENSOR - POSICIÓN DEL PEDAL DEL
OG) ACELERADOR # 1 (APP1)
29 VE702 (BU- 20 SENSOR - POSICION DEL PEDAL DEL
WH) ACELERADOR # 2 (APP2)
30 * * no usado
31 VH433 (VT- 20 TRANSDUCTOR - PRESIÓN DEL A/C (ACPT)
OG)
32 VE518 (BN- 20 MONITOR - BOMBA DE COMBUSTIBLE (FPM)
WH)
33 VDC61 (VT- 20 SENSOR - SISTEMA DE MONITOREO DE LA
GN) BATERÍA # ALTERNADOR
34 CEC02 (GN- 20 MÓD. CTRL. - CONTROL DEL VENTILADOR DE
BU) ENFRIAMIENTO (LFC)
35 CE436 (VT- 20 MÓD. CTRL. -ACTIVACIÓN DEL PCM
OG)
36 * * no usado
37 CDC54 (WH- 20 MÓD. CTRL. - TREN MOTRIZ # SENSOR DEL
GN) CONTROL DEL MOTOR DE ARRANQUE (SMCS)
38 CE607 (BN- 20 RELEVADOR - MOTOR FUNCIONANDO
YE)
39 * * no usado
40 VE807 (YE- 20 SENSOR - FLUJO DE MASA DE AIRE BANCO IZQ. O
VT) 1ER BANCO O ÚNICO (MAF)
41 RE320 (BU) 20 MÓD. CTRL. - TREN MOTRIZ # SEN. FLUJO DE
MASA DE AIRE BANCO IZQUIERDO O BANCO 1
(SIGRTN)
42 CBB53 (GY- 20 FUSIBLE - 53 O CORTACIRCUITO) (ISP-R)
BN)
43 * * no usado
44 RE136 (VT- 20 MÓD. CTRL. - TREN MOTRIZ # SENSOR DE
GN) POSICIÓN DEL PEDAL DEL ACELERADOR 1
(APPRTN)
45 LE136 (GN- 20 MÓD. CTRL. - TREN MOTRIZ # SENSOR DE
OG) POSICIÓN DEL PEDAL DEL ACELERADOR 1
(APPVREF)
46 CES09 (VT- 20 INTERRUPTOR - PEDAL DEL FRENO #
OG) DESACTIVACIÓN DEL CONTROL DE VELOCIDAD
(BPS)
47 VE740 (VT- 20 SENSOR - AIRE DE ADMISIÓN TEMPERATURA (IAT)
GY)
48 * * no usado
49 * * no usado
50 GD113 (BK- 18 TIERRA - CORAZA DERECHA
YE)
51 * * no usado
52 LE424 (YE- 20 MÓD. CTRL. - TREN MOTRIZ # VOLTAJE DE
GN) REFERENCIA DE LA CORAZA (C-VREF)
53 CDC10 (BU- 20 MOD. CTRL. - TREN MOTRIZ # REGULADOR DEL
OG) GENERADOR, CONTROL (GENCOM)
54 * * no usado
55 * * no usado
56 RE407 (YE- 18 MOD. CTRL. - TREN MOTRIZ # RETORNO DE SEÑAL
VT) DE LA CORAZA (SIGRTN)

http://www.fordtechservice.dealerconnection.com/renderers/ie/wiring/svg/ep_c3p_face.asp?conn=C175B&year=2012&book=EC2&lega... 23/10/2019
Vista del conector - 2012 F-150 - C175B Page 2 of 2

57 * * no usado
58 VDB05 (WH) 20 CONECTOR - DIAGNOSTICO # BAJA DEL BUS DE
CAN DE VELOCIDAD ALTA
59 VDB04 (WH- 20 CONECTOR - DIAGNOSTICO # ALTA DEL BUS DE
BU) CAN DE VELOCIDAD ALTA
60 RE137 (YE- 20 MÓD. CTRL. - TREN MOTRIZ # POSICIÓN DE PEDAL
GN) DEL ACELERADOR, SENSOR 2 (APPRTN2)
61 LE137 (BU- 20 MÓD. CTRL. - TREN MOTRIZ # POSICIÓN DE PEDAL
GY) DEL ACELERADOR, SENSOR 2 (APPVREF2)
62 SBB26 (YE- 20 FUSIBLE - 26 O CORTACIRCUITO
RD)
63 * * no usado
64 * * no usado
65 VE922 (VT- 20 TRANSDUCTOR - PRESIÓN DEL TANQUE DE
GN) COMBUSTIBLE (FTP)
66 LE230 (BN- 20 MÓD. CTRL. - TREN MOTRIZ # TRANSD. PRESIÓN
BU) DEL TANQUE DE COMBUSTIBLE VOLT. REF.
(FTPREF)
67 CBB75 (YE- 18 FUSIBLE - 75 O CORTACIRCUITO
GY)
68 CBB75 (YE- 18 FUSIBLE - 75 O CORTACIRCUITO
GY)
69 GD113 (BK- 16 TIERRA - CORAZA DERECHA
YE)
70 GD113 (BK- 14 TIERRA - CORAZA DERECHA
YE)
