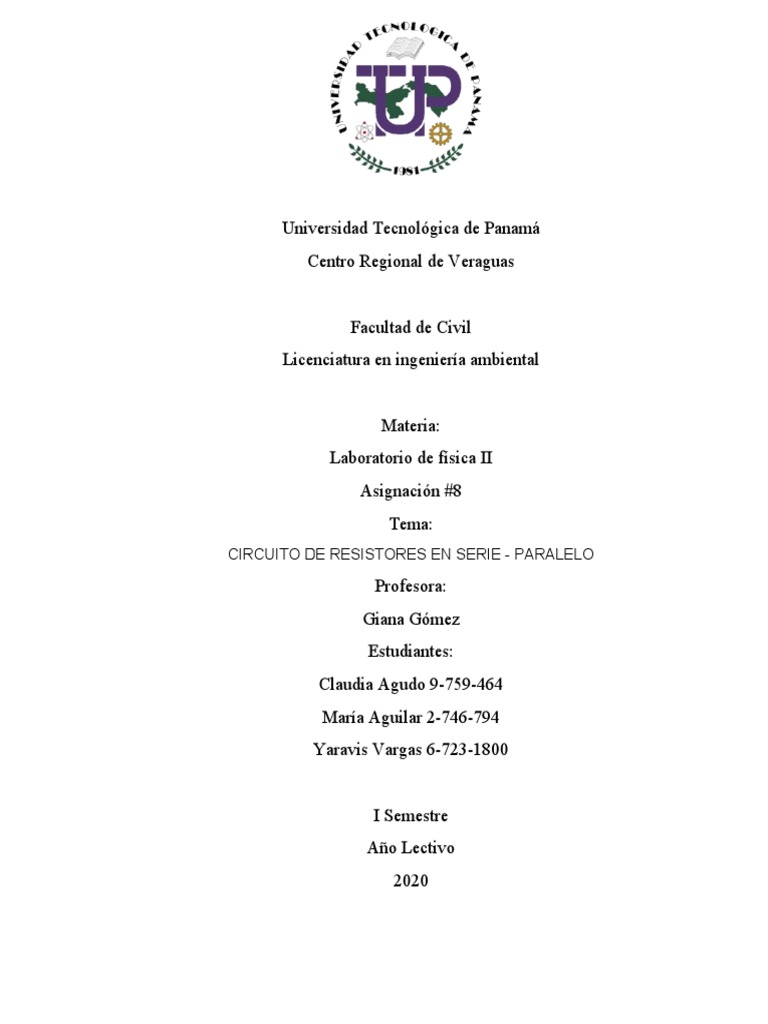

Universidad Tecnológica de Panamá

Centro Regional de Veraguas

Facultad de Civil
Licenciatura en ingeniería ambiental

Materia:
Laboratorio de física II
Asignación #8
Tema:
CIRCUITO DE RESISTORES EN SERIE - PARALELO

Profesora:
Giana Gómez
Estudiantes:
Claudia Agudo 9-759-464
María Aguilar 2-746-794
Yaravis Vargas 6-723-1800

I Semestre
Año Lectivo
2020
 INTRODUCCION

Los componentes de un circuito eléctrico o electrónico se pueden conectar de

muchas maneras diferentes. Los dos más simples de estos se llaman series y
paralelos y ocurren con frecuencia. Los componentes conectados en serie están
conectados a lo largo de una sola ruta, por lo que la misma corriente fluye a través
de todos los componentes. Los componentes conectados en paralelo se conectan
a lo largo de múltiples rutas, por lo que se aplica el mismo voltaje a cada
componente.
En el presente informe abordaremos el análisis de los resultados obtenidos en el
laboratorio al armar diferentes circuitos con resistencias conectadas
simultáneamente en serie y paralelo, de forma mixta, el objetivo es entender cómo
se comporta la corriente al atravesar estos circuitos.
 OBJETIVOS

 Aplicar la ley de Ohm a los circuitos en serie - paralelo.

 Verificar experimentalmente el comportamiento de la corriente y el voltaje
en un circuito en serie - paralelo.
ANALISIS INDAGATORIO

 ¿Los focos de un auto están conectados en serie o en paralelo?

Todos los focos del exterior del carro están conectados en paralelo al alternador de
corriente, que actúa como fuente de poder de alimentación de todos los requerimientos
eléctricos del vehículo. Se sabe que los focos de un vehículo están en paralelo porque
cuando uno de los focos se daña, el foco similar al dañado continúa operativo
 ¿Cuál es la diferencia entre un circuito abierto y un corto circuito?
Un cortocircuito es un circuito cerrado con resistencia nula (o prácticamente nula). Por
eso, la intensidad que circula es infinita (o, en la práctica, tan grande que funde el
propio conductor por efecto Joule).Un circuito abierto, en realidad, no es un circuito.
Como su nombre indica, está interrumpido y no puede pasar la corriente. Para eso se
usan los interruptores

DESCRIPCIÓN TEORICA

Todos los circuitos eléctricos puramente resistivos se pueden reducir, en teoría, a

un circuito más básico compuesto por una fuente de voltaje y una resistencia
equivalente. Para la resolución de los circuitos y reducción al circuito equivalente
descrito anteriormente, utilizaremos la ley de Ohm, que establece que:

En la práctica, encontraremos que las resistencias no siempre se conectarán en

serie o en paralelo únicamente, también se conectarán en una combinación de
estos o sea, serie – paralelo.
Un circuito en serie y paralelo, es aquel que está conformado por elementos en
serie como en paralelo, donde podemos reducirlos a uno equivalente utilizando la
ley de Ohm. Recordando que para un circuito en serie es aquél en que los
dispositivos o elementos del circuito están dispuestos de tal manera que la
totalidad de la corriente pasa a través de cada elemento sin división ni derivación.
Cuando en un circuito hay dos o más resistencias en serie, la resistencia total se
calcula sumando los valores de dichas resistencias. Si las resistencias están en
serie, el valor total de la resistencia del circuito se obtiene mediante la fórmula:
Y para dos o más resistencias se encuentran en paralelo cuando tienen dos
terminales comunes de modo que al aplicar al conjunto una diferencia de
potencial, V, todas las resistencias tienen la misma caída de tensión, V. Debemos
recordar que para encontrar la resistencia equivalente de dos a más resistencia
en paralelo se utiliza la siguiente fórmula:

El valor de dos resistencias iguales en paralelo es igual a la mitad del valor de las
resistencias y, en cada caso, el valor de las resistencias en paralelo es menor que
el valor de la más pequeña de las resistencias implicadas.

MATERIALES SUGERIDOS

 Fuente de alimentación
 Baterías (2) de 6v
 Resistencias (5) mayores que 1k
 Cables
 Multímetro Digital (1)
EXPLORACION

1. Para mantener un registro ordenado de los datos mida con el Multímetro Digital
las resistencias y luego el valor de las tensiones de las baterías E1 y E2.
Anote en la tabla No1

Tabla No1

VALOR VALOR
NOMINAL MEDIDO
R1 1.1kΩ 1.1kΩ
R2 2kΩ 2kΩ
R3 3.24kΩ 3.24kΩ
R4 4.12kΩ 4.12kΩ
R5 6kΩ 6kΩ
E1 6V 6V
E2 6V 6V
 2. Conecte el circuito No1. Complete el cuadro de la tabla No2. Para ello utilice
las ecuaciones para resistencia conectadas en serie y paralelo, calcule la
resistencia total del circuito.

It R11k
It R1 1k

I I I I3
2 3 2

E1 R2
E1 6 1k
6
R3 1k
R21 R31k
k R4 R5
1k 1k

Circuito No1 Circuito No2

3. Con la corriente total calculada en el paso anterior, utilice la ley de Ohm y

calcule la tensión sobre la resistencia conectada en serie. Utilice el valor del
voltaje sobre las resistencias conectadas en paralelo y calcule las corrientes
que fluyen por cada resistencia, anote en la tabla 2.
Nº 2

Resistencia Voltaje Corriente

Total
V1 V2 V3 VT I2 I3 IT
Calculad 2.35kΩ 2.825 3.175 3.175 6v 1.588m 980.072uA 2.568mA
o v v v A
Medido 2.35kΩ 2.825 3.175 3.175 6v 1.588m 980.072uA 2.568mA
v v v A

4. Para reafirmar sus conocimientos, conecte el circuito No2, y repita el

procedimiento anterior. Anote en la tabla No3
 Tabla No3
Resisten Voltaje Corriente
cia Total
V1 V2 V3 V4 VT I2 I3 IT
Calcula 7.526kΩ 876.954 459.614 1.839 3.286 6.46 797.231 229.807 567.424
do mV mV V V V uA uA uA
Medido 7.526kΩ 876.953 459.613 1.838 3.285 6V 797.231 229.807 567.424
mV mV V V uA uA uA

5. Con los dos juegos de pila, conecte el circuito No3. No deje las pilas conectadas
mucho tiempo. Teniendo en cuenta la polaridad, use el Multímetro Digital como
voltímetro para medir el voltaje en cada resistencia. Anote en la tabla No4.

I1 R1 1k I3 R3 1k

I
Circuito No3 2
E2 6
E1
6
R2
1k

Voltaje (V) Corriente (mA)

Medido Calculado Medido Calculado

V1 V2 V3 V1 V2 V3 I1 I2 I3 I1 I2 I3

1.746 4.254 1.746 1.746 4.254 1,74 1.588 2,127 0.539 1.587 2.12 0.539
6 7
Cálculos:
V1c = (Itm) (R1m) = (1.588mA) (1.1kΩ) = 1.746V
V2c = (I2) (R2m) = (2.127mA) (2.00kΩ) =4.254V
V3c = (I3) (R3m) = (0.539mA) (3.24kΩ) =1.746V

I1c= V1m / R1m = 1.746V / 1.1kΩ = 1.587mA

I2c= V2m / R2m = 4.254V/ 2.00Ω = 2.127mA
I3c= V3m / R3m = 1.746V / 3.24kΩ = 0.539mA

ANALISIS

1. Para los circuitos 1 y 2 demuestre que se cumplen la ley de Ohm utilizando

los datos nominales y compare con los experimentales.
Si se cumple la ley de ohm en estos circuitos, ya se utiliza la fórmula que establece dicha
ley (V=RI), además los resultados medidos como calculados son los mismos.

2. Para el circuito 1 y 2 del procedimiento demuestre que se cumplen las

reglas del divisor de voltaje y el divisor de corriente.
Un divisor de corriente es un montaje muy simple de electrónica que permite obtener una corriente de un
valor proporcional a otra corriente.
Un divisor de voltaje es un circuito simple que convierte un voltaje grande en uno más pequeño. Usando
únicamente dos resistencias en serie.

3. Encuentre los errores relativos correspondientes en cada caso

Errores de signo, errores al colocar un número o al no tener clara las definiciones.
 GLOSARIO

 Circuito en paralelo: Un circuito en paralelo es un circuito que tiene dos o

más caminos independientes desde la fuente de tensión, pasando a
través de elementos del circuito hasta regresar nuevamente a la fuente.

 Circuito en serie: configuración de conexión en la que los bornes o

terminales de los dispositivos se conectan sucesivamente.

 Nodo: un nodo es un punto de intersección, conexión o unión de varios

elementos que confluyen en el mismo lugar.

 Ley de kirchhoff: La ley de corriente eléctrica de Gustav Kirchhoff

establece que la suma algebraica de las corrientes que entran a un punto
 en particular deben ser 0.

 Corto Circuito: Aumento brusco de intensidad en la corriente eléctrica de

una instalación por la unión directa de dos conductores de distinta fase.

CONCLUSIONES

Un circuito en serie es aquel en donde los elementos están conectados secuencialmente, es

decir que tienen un punto en común. El circuito en paralelo es aquel en donde sus puntos de
entrada coinciden entre sí. Cuando el circuito está en serie la corriente es igual cuando está
en paralelo el voltaje es igual.
Se comprobó mediante la ley de Ohm que la corriente que fluye a través de un circuito
disminuye cuando se colocan resistencias en serie ya que el valor de estas aumenta al
introducir más resistencias al circuito. Sucede lo contrario cuando las resistencias son
colocadas en paralelo ya que en este caso el valor de las resistencias se hace más pequeño
entre mayor es la cantidad de resistencias colocadas.
