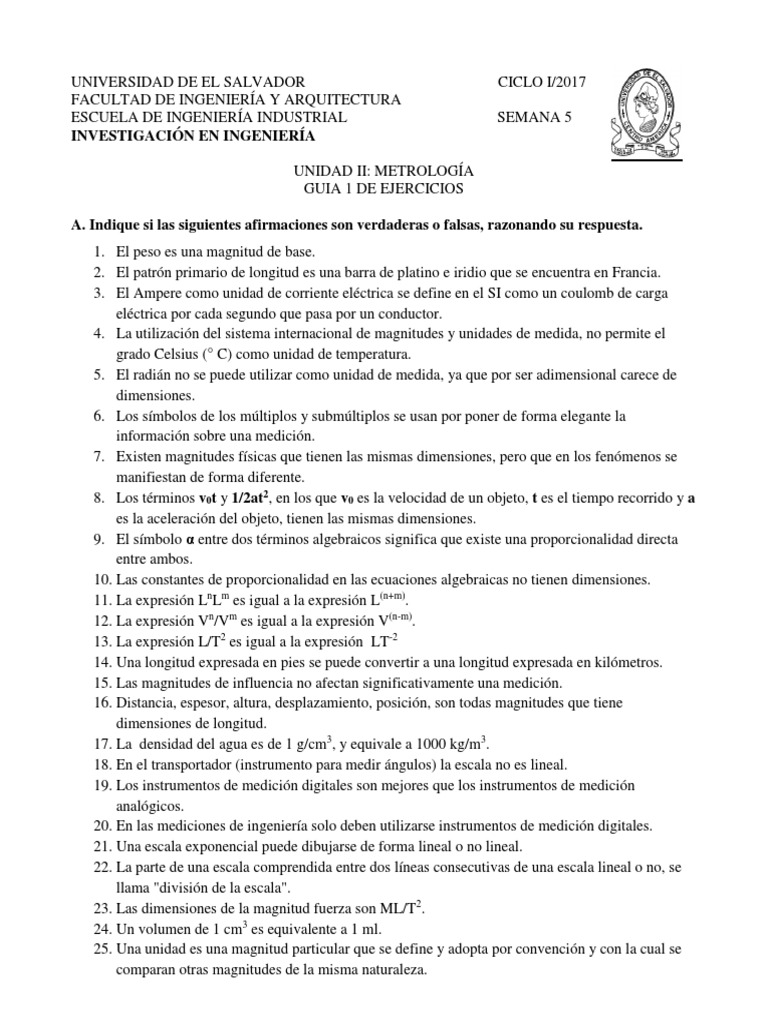

UNIVERSIDAD DE EL SALVADOR CICLO I/2017

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA DE INGENIERÍA INDUSTRIAL SEMANA 5
INVESTIGACIÓN EN INGENIERÍA

UNIDAD II: METROLOGÍA

GUIA 1 DE EJERCICIOS

A. Indique si las siguientes afirmaciones son verdaderas o falsas, razonando su respuesta.

1. El peso es una magnitud de base.
2. El patrón primario de longitud es una barra de platino e iridio que se encuentra en Francia.
3. El Ampere como unidad de corriente eléctrica se define en el SI como un coulomb de carga
eléctrica por cada segundo que pasa por un conductor.
4. La utilización del sistema internacional de magnitudes y unidades de medida, no permite el
grado Celsius (° C) como unidad de temperatura.
5. El radián no se puede utilizar como unidad de medida, ya que por ser adimensional carece de
dimensiones.
6. Los símbolos de los múltiplos y submúltiplos se usan por poner de forma elegante la
información sobre una medición.
7. Existen magnitudes físicas que tienen las mismas dimensiones, pero que en los fenómenos se
manifiestan de forma diferente.
8. Los términos v0t y 1/2at2, en los que v0 es la velocidad de un objeto, t es el tiempo recorrido y a
es la aceleración del objeto, tienen las mismas dimensiones.
9. El símbolo α entre dos términos algebraicos significa que existe una proporcionalidad directa
entre ambos.
10. Las constantes de proporcionalidad en las ecuaciones algebraicas no tienen dimensiones.
11. La expresión LnLm es igual a la expresión L(n+m).
12. La expresión Vn/Vm es igual a la expresión V(n-m).
13. La expresión L/T2 es igual a la expresión LT-2
14. Una longitud expresada en pies se puede convertir a una longitud expresada en kilómetros.
15. Las magnitudes de influencia no afectan significativamente una medición.
16. Distancia, espesor, altura, desplazamiento, posición, son todas magnitudes que tiene
dimensiones de longitud.
17. La densidad del agua es de 1 g/cm3, y equivale a 1000 kg/m3.
18. En el transportador (instrumento para medir ángulos) la escala no es lineal.
19. Los instrumentos de medición digitales son mejores que los instrumentos de medición
analógicos.
20. En las mediciones de ingeniería solo deben utilizarse instrumentos de medición digitales.
21. Una escala exponencial puede dibujarse de forma lineal o no lineal.
22. La parte de una escala comprendida entre dos líneas consecutivas de una escala lineal o no, se
llama "división de la escala".
23. Las dimensiones de la magnitud fuerza son ML/T2.
24. Un volumen de 1 cm3 es equivalente a 1 ml.
25. Una unidad es una magnitud particular que se define y adopta por convención y con la cual se
comparan otras magnitudes de la misma naturaleza.
 GUIA 1 DE EJERCICIOS UNIDAD 2, AÑO 2017

26. El metro, el kilogramo y el segundo son algunos ejemplos de magnitudes físicas.

27. Las unidades son cantidades físicas que se pueden medir mediante un patrón.
28. El metro es la unidad de longitud más conveniente para expresar valores de distancias tanto a
escala microscópica como a escala astronómica.
29. Dos cantidades que han de sumarse necesariamente deben tener las mismas unidades.
30. Dos cantidades que han de multiplicarse deben tener necesariamente diferentes unidades.
31. La acción de medir implica comparar dos cantidades de la misma naturaleza y luego leer en una
escala.
32. El símbolo del metro en el SI es mt.
33. El símbolo del kilogramo en el SI es Kgr.
34. Los ingenieros deben utilizar un sistema técnico de magnitudes y unidades, no un sistema
científico.
35. Para efectuar mediciones de alta calidad solo deben utilizarse patrones de medida primarios.
36. El error de medición es la diferencia entre el valor verdadero de un mensurando y el valor
obtenido experimentalmente.
37. Para el intercambio de tecnología es necesario conocer las reglas, normas y criterios aplicables
al proceso de medición.
38. El metro cuadrado (m2) y el metro cúbico (m3) se emplean como unidades de medida de áreas y
de volúmenes respectivamente.
39. El error de medición se da por que la persona encargada de la medición no la hizo bien.
40. Cuando se efectúa una medición, debemos reportar el valor verdadero de la magnitud física
medida.
41. La forma de un objeto es una magnitud física.
42. Una regla graduada comprada en cualquier comercio puede ser un patrón de medida de
longitud.

B. Opción múltiple
Subraye la respuesta correcta en cada ítem:

1. Una milla (mi) es igual a 1609 m. Una rapidez de 55 mi/h al convertirla a m/s se aproxima más a:
a) 15 b) 25 c) 66 d) 88

2. Una caja cúbica tiene una arista de 1 cm entonces su volumen en metros cúbicos es:
a) 10-9 b) 10-3 c) 10-6 d) 103

3. Durante un intervalo corto de tiempo, la rapidez (v) en m/s de un automóvil está dada por
v = a t2 + b t3, donde el tiempo t está en segundos. Las unidades de a y b son respectivamente.
a) m.s2, m.s4 b) s3/m, s4/m c) m/s2 , m/s3 d) m/s3 , m/s4

4. Sea A = BC, donde A tiene las dimensiones de L/M y C tiene las dimensiones de L/T, entonces B tiene
las dimensiones de:
a) T/M b) L2/TM c) TM/L2 d) L2T/M

5. El área no es una magnitud de base del SI porque:

a) El área es unidad de superficie.
b) No es magnitud de base de los sistemas técnicos.
c) En el SI no se define funcionalmente independiente.
 GUIA 1 DE EJERCICIOS UNIDAD 2, AÑO 2017

d) El área es una magnitud particular.

6. Señale el literal que contiene prefijos, que corresponden sólo a submúltiplos de una unidad:
a) mili, peta, micro c) giga, nano, micro
b) tera, femto, deca d) centi, nano, pico

C. Complete los siguientes literales:

1. Escriba el símbolo y la potencia de diez que corresponden a los siguientes prefijos del SI, para indicar
múltiplos y submúltiplos de unidad.
nano: ____________ kilo: _____________ mili:__________ mega:____________
hecto:___________ deci:____________ micro:__________ deca: ___________
pico:____________ giga:____________ centi:___________ femto:____________

2. Sustituya la potencia de diez por el símbolo del prefijo que corresponda a las siguientes cantidades:
(Ejemplo: 4.8x10-6 m = 4.8 m)

6.6 x 10 9 s ___________ 3.2 x 10 3 L _________ 8.1 x 10 6 g _________

7.5 x 10 9 W ___________ 2.5 x 10 12 m ________ 3.86 x 10 3 A _________

4.5 x 1015V ___________ 1.73 x 10 2 L ________ 2.0 x 10 6 L _________

3. Utilizando el símbolo del prefijo que corresponde a la potencia de diez más conveniente exprese en
múltiplo o submúltiplo de la misma unidad el valor equivalente de: (Ejemplo: 740 L = 7.40 hL)

3800 g ___________ 0.0028 mol __________ 0.0865 m __________

0.0632 A ___________ 23250 m __________ 0.75 x 10 4 g ________

s m3

350,000 ohm _________ 1480 V ____________ 0.00280 L ___________

4. Indique cuál de las dos cantidades es mayor y demuestre la validez de su respuesta:

a) 50 kg o 100 lb c) 1 g/cm3 o 999 kg/m3
b) 13.6 g/cm3 o 13,600 kg/m3 d) 60 km/h o 30 m/s
5. Escriba, utilizando los símbolos correspondientes, las dimensiones de las siguientes magnitudes:

Densidad Caudal Momento de Inercia

Peso Presión Trabajo
Aceleración Torca Energía cinética
Peso específico Cantidad de movimiento Rapidez
Volumen Área Potencia

6. Escriba tres unidades para cada una de las magnitudes del literal anterior utilizando los símbolos
correspondientes.

7. A que magnitudes físicas corresponden las siguientes dimensiones:

a) L / T b) L / T2 c) L3 d) M / L3 e) ML / T f) L3 / T
 GUIA 1 DE EJERCICIOS UNIDAD 2, AÑO 2017

D. Apareamiento.
Dados los siguientes instrumentos:

a) Reloj común b) Calibrador vernier

c) Cronómetro d) Regla de 30 cm

e) Cinta métrica f) Micrómetro

Coloque dentro del paréntesis, la letra del instrumento que mejor se adapte para medir:

1) El tiempo en una competencia de natación ( )

2) Las dimensiones de una ventana ( )
3) El diámetro interno de un tubo de vidrio ( )
4) El período de oscilación de un péndulo ( )
5) La longitud de una viga ( )
6) El tiempo que dura una clase de Métodos
experimentales ( )
7) El espesor de una hoja de papel ( )
8) El tiempo de una carrera de 100 m planos ( )
9) La estatura de un jugador de fútbol ( )
10) El tiempo que aguantamos sin respirar ( )

E. Problemas propuestos

1. La siguiente es una fórmula física correcta: λF = mV, donde; m=masa, F=fuerza, V= velocidad.
Determinar, basándose en el análisis dimensional, qué magnitud representa λ.

2. La siguiente expresión es dimensionalmente correcta y homogénea: βF=mV2 donde: m=masa,

F=fuerza, V=velocidad. ¿Qué magnitud representa β?

3. Determinar cuál de las siguientes ecuaciones son dimensionalmente correctas y cuales incorrectas.
 v = vo + at

 x = vot + (1/2)at3

 x = (v2 – vo2)/2a

4. La energía cinética de un cuerpo se expresa así: K = mv2/2 o K = p2/2m. En las expresiones m es la

masa del cuerpo, v es su velocidad y p la cantidad de movimiento del mismo. Mediante análisis
dimensional determine las dimensiones de p.

5. Einstein propuso la siguiente ecuación: E = mc2; en ésta m es la masa de un cuerpo y c la velocidad

de la luz. Determine las dimensiones de E y explique de qué magnitud se trata.
 GUIA 1 DE EJERCICIOS UNIDAD 2, AÑO 2017

6. La ecuación de Bernoulli, dada en términos de presión para aplicar a una línea de flujo de un fluido
ideal es: p + v2/2 + gh = constante.
En esta ecuación p es la presión estática en un punto del fluido,  es la densidad del fluido, g es la
aceleración debida a la gravedad, v es la velocidad y h la altura del punto en consideración.
Demostrar aplicando análisis dimensional que los dos términos sumados a p tienen dimensiones de
presión.

7. La velocidad de un cuerpo en determinadas condiciones de movimiento se obtiene mediante la

expresión v = At3  Bt donde t representa el tiempo. Determinar las dimensiones de A y B.

8. Para el movimiento oscilatorio de un sistema formado por una masa m suspendida de un resorte se
1 k m
obtienen las siguientes expresiones: A  y B  2 ; en ambas k es la constante de
2 m k
elasticidad del resorte cuyas unidades en el SI son N/m. Aplicando análisis dimensional determine cuál
de ellas representa la frecuencia y cual el periodo del movimiento.

9. La ley de Newton de la gravitación universal está representada por:

GMm
F
r2
Aquí F es la magnitud de la fuerza gravitacional ejercida por un cuerpo sobre otro; M y m son las
masas de dichos cuerpos, y r es la distancia entre ellos. La fuerza tiene unidades del SI de kg.m/s2
¿Cuáles son las unidades del SI de la constante de proporcionalidad G?

10. Una persona a dieta pierde 0.23 kg por semana. Exprese la tasa de pérdida de masa en miligramos
por segundo.

11. Un resorte lineal cumple la siguiente ecuación: F = - kx, donde F es la fuerza ejercida por el resorte
al ser estirado o comprimido, x es la deformación del resorte y k es la constante del resorte. Encuentre las
dimensiones de la constante del resorte.

12. La posición de una partícula que se mueve con aceleración uniforme es función del tiempo y de la
aceleración. Suponga que escribimos esta posición como s= kamtn donde k es una constante
adimensional. Demuestre por análisis dimensional que esta expresión se satisface si m = 1 y n = 2
¿Puede este análisis dar el valor de k?

13. El volumen de una esfera es 5.50 in3 Convierta este valor a mm3, cm3, ft3 y m3
Nota: 1 in = 1 pulg = 1 pulgada, 1 ft = 1 p = 1 pie

14. Un vehículo corre por una autopista a 60 km/h Exprese el resultado en m/s, in/s, ft/s, mi/h, m/min

15. La Antártida tiene una forma casi semicircular, con un radio de 2,000 km el espesor medio de la
capa de hielo es 3,000 m. ¿Cuántos centímetros cúbicos de hielo contiene la Antártida?

16. Un centímetro cúbico de agua tiene una masa de 1.00 x 10-3 kg determine la masa de 1.00 m3 de
agua

17. El precio aproximado de la gasolina es de 2.20 dólares por galón ¿Cuánto costaría un metro cúbico
de gasolina?
 GUIA 1 DE EJERCICIOS UNIDAD 2, AÑO 2017

18. La tierra es aproximadamente una esfera de radio 6.37 x 106 m a) ¿Cuál es su perímetro en km? b)
¿Cuál es su área superficial en km2? c) ¿Cuál es su volumen en km3?
Ah
19. El volumen de un cono está dado por la expresión: V  donde A es el área de la base y h su
3
altura. Para un cono dado tenemos que: A = 0.30 m2 y h = 1.020 m. Determine su volumen.

20. La masa de una muestra metálica es de 3.827 g y su volumen es 1.87 cm 3 . Obtenga el valor de su
densidad, en g/cm3, kg/m3, lb/ft3

21. Encontrar el volumen de un cubo cuyas aristas miden 12.5 cm . Exprese el resultado en cm3, m3, in3
y ft3

22. Para el anillo mostrado en la fig. 1, determine el área si radio interno mide 4 mm y el radio externo
6 mm, el resultado expréselo en cm2, ft2, in2 y m2

23. Si la fig. 1 representa una esfera hueca, determine el volumen de la parte sólida. Ésta posee los
mismos radios que el anillo del numeral anterior. Exprese los resultados en cm3, ft3, in3 y m3

4 mm

6 mm
Fig. 1

24. La ecuación de la conservación de la energía mecánica de un sistema aislado bloque - resorte - Tierra
comprende la suma de la energía cinética, la energía potencial gravitacional y la energía potencial elástica,
es decir, E = 1/2 mv2 + mgh + 1/2kx2, donde m es la masa del bloque, v es la rapidez del bloque del
sistema, g es la aceleración gravitacional, h es la altura sobre un nivel de referencia, k es la constante
elástica del resorte y x la deformación del resorte. Investigue las dimensiones de cada término y compruebe
que tienen dimensión de energía.

25. Un avión de pasajeros carga gasolina en un aeropuerto; el dispensador marca litros, pero el rótulo está
bastante borroso y el técnico cree que son galones. Si le pone dos mil litros al tanque vacío creyendo que
son galones ¿qué porcentaje del tanque llenó y cuáles son las posibles consecuencias de tal
equivocación?
 GUIA 1 DE EJERCICIOS UNIDAD 2, AÑO 2017

ALGUNOS FACTORES DE CONVERSIÓN

LONGITUD FUERZA
1m = 100 cm = 1000 mm 1 N = 105 dinas = 0.2248 lb
1m = 3.281 ft = 39.37 in 1 lb = 4.448 N= 4.448x105 dinas
1 km = 1000 m 1 lb = 16 onzas
1 pulg = 2.540 cm 1 ton = 2,000 lb
1 pie = 12 pulg = 30.48 cm 1 lb = 453.6 g
1 yd = 3 pies = 91.44 cm = 914.4 mm
1 mi = 5280 ft = 1.609 km = 1609 m TIEMPO
1 milla náutica = 1.151 millas = 6076 pies = 1852 m 1 año = 365.25 días
1 vara (española) = 0.836 m 1 día = 86,400 s
1 h = 3,600 s
ÁREA 1 min = 60 s
1 m2 = 104 cm2 = 10.76 pie2
1 pulg2 = 6.452 cm2 RAPIDEZ
1 pie2 = 144 pulg2 1 m/s = 3.281 pie/s
1 milla cuadrada = 2.788x107 pies2 = 1 km/h = 0.2778 m/s = 0.6214 mi/h
640 acres 1 mi/h = 1.466 pie/s = 0.4470 m/s =
1 acre = 43560 pies2 1.609 km/h
1 hectárea = 104 m2 = 2.471 acres 1 nudo (knot) = 1 milla náutica/h
1 manzana = 10000 varas cuadradas = 6988.96 m2 =
0.698896 ha PRESIÓN
1 Pa = 1 N/m2 = 1.450x10-4 lb/pulg2 = 0.209lb/pie2
VOLUMEN 1 bar = 105 Pa
1 litro = 1000 cm3 = 61.02 pulg3 1 lb/pulg2 = 6895 Pa
1 pie3 = 28.32 litros = 7.477 galones 1 atm = 1.013x105 Pa = 1.013 bar =
1 galón = 3.788 litros 14.7 lb/pulg2
1 m3 = 1,000 litros 1 mm Hg = 1 torr = 133.3 Pa

MASA ENERGÍA, TRABAJO, CALOR

1 kg = 103 g 1 Btu = 252.0 cal = 1,055 J = 777.9 pie·lb
1 tonelada métrica = 1000 kg 1 cal = 4.186 J
1 kWh = 3.600x106 J
DENSIDAD
1 g/cm3 = 1,000 kg/m3 = 1 kg/L POTENCIA
1 kW = 103 W = 1.431 hp
1 hp = 550 pie·lb/s = 745.7 W
1 watt = 1 J/s
