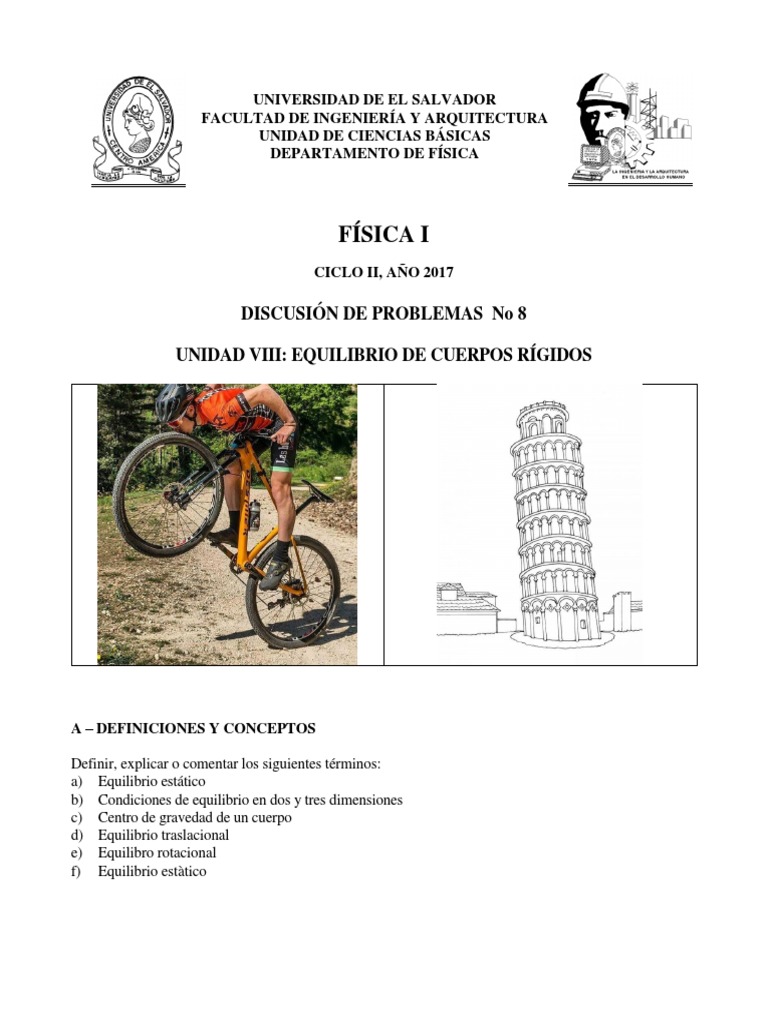

UNIVERSIDAD DE EL SALVADOR

FACULTAD DE INGENIERÍA Y ARQUITECTURA

UNIDAD DE CIENCIAS BÁSICAS
DEPARTAMENTO DE FÍSICA

FÍSICA I
CICLO II, AÑO 2017

DISCUSIÓN DE PROBLEMAS No 8

UNIDAD VIII: EQUILIBRIO DE CUERPOS RÍGIDOS

A – DEFINICIONES Y CONCEPTOS

Definir, explicar o comentar los siguientes términos:

a) Equilibrio estático
b) Condiciones de equilibrio en dos y tres dimensiones
c) Centro de gravedad de un cuerpo
d) Equilibrio traslacional
e) Equilibro rotacional
f) Equilibrio estàtico
Discusión de conceptos y problemas #8, SGG FIR-115/ciclo I/2017

B - OPCIÓN MÚLTIPLE


1) Un adulto empuja un carrusel equilibrado y sin fricción en un patio de juego. Ejerce una fuerza F
tangente al carrusel, que produce una torca de 240 N·m; la distancia entre el centro y el punto de
aplicación de la fuerza es 1.60 m.

A) ¿Está en equilibrio el carrusel?

a) Sí, tanto en el movimiento de traslación como en el de rotación.
b) Sólo en el movimiento de traslación.
c) Sólo en el movimiento de rotación.
d) No, ni en el movimiento de traslación ni en el de rotación.

B) ¿Cuál es la magnitud de la fuerza horizontal ejercida por el eje del carrusel sobre éste?
a) 348 N b) 240 N c) 150 N d) cero

2) Una escalera está en reposo con su extremo superior apoyada en una pared lisa y con su extremo inferior
apoyada en el suelo rugoso. Un trabajador está a punto de subir. ¿Cuándo hay más probabilidades de
que resbale?
a) Antes que el trabajador suba.
b) Cuando el trabajador está en el peldaño más bajo.
c) Cuando el trabajador está a la mitad de la escalera.
d) Cuando el trabajador está en el peldaño de la parte superior.

3) Un niño de 160 N se sienta en un columpio ligero, el papá lo jala y lo mantiene estático con una fuerza
horizontal de 100 N. La fuerza de tensión de los dos cables que lo soportan es, en newton:
a) 60.0 b) 94.0 c) 120 d) 190 e) 260

4) Tres barras uniformes e idénticas soportan dos o tres fuerzas, todas perpendiculares a las barras. ¿Cuál
de las barras podría estar en equilibrio si las direcciones son como se indican en las figuras y las
magnitudes de las fuerzas se ajustan convenientemente, pero ninguna tiene un valor de cero?
a) Solo la 1 b) solo la 2 c) solo la 3 d) solo la 1 y la 2 e) ninguna

5) Una barra uniforme se cuelga de dos cuerdas que soportan fuerzas iguales de 120 N en X y en Y, como
se muestra en la figura. Si la cuerda en X se mueve al punto Z (a la mitad entre el punto X original y el
medio del tablón). Entonces, la fuerza sobre la cuerda Y toma el valor en newton de:

2
Discusión de conceptos y problemas #8, SGG FIR-115/ciclo I/2017

a) 240
b) 160
c) 80
d) 60
e) 40

6) El diagrama muestra una barra uniforme AC de 5.0 kg de 1.0 m de longitud, apoyada contra la pared
por medio de un cable AE. La fricción en la pared la mantiene en su lugar. Para utilizar una sola
ecuación que permita encontrar la fuerza ejercida sobre la barra por el cable, ¿cuál de los puntos
señalados en el diagrama se deberá tomar como referencia?

a) A
b) B
c) C
d) D
e) E

7) Un cuadro P de peso W está colgado de dos cuerdas como se muestra en la figura. La tensión en
cada cuerda es T. La fuerza total hacia arriba que aplican las cuerdas sobre el cuadro es:

a) 2W cos 
b) T sin 
c) T cos 
d) 2T sin 
e) 2T cos 

8) Una escalera está apoyada en la pared como se muestra. Si la escalera no se desliza ¿cuál de las
siguientes afirmaciones es verdadera?

a) La normal que le hace la pared a la escalera tiene que ser igual o mayor que el peso de la escalera.
b) el coeficiente de fricción entre la escalera y el piso debe ser diferente de cero.
c) a y b se deben cumplir simultáneamente.
d) solo es necesario cumplir a) ó b)
e) no es necesario cumplir ni a) ni b)

3
Discusión de conceptos y problemas #8, SGG FIR-115/ciclo I/2017

9) Un tablón uniforme de 80 N descansa sobre una pared sin fricción tal y como se muestra. La magnitud
del torque alrededor de p, aplicado por la pared al tablón es:

a) 40.0 Nm
a) 60.0 Nm
b) 120 Nm
c) 169 Nm
d) 240 Nm

10) Una barra uniforme AB tiene 1.20 m de largo y pesa 16.0 N, está suspendida por dos cuerdas AC y
BD como se indican en la figura. Ahora se le cuelga un bloque P cuyo peso es de 96 N en el punto
E, a 0.300 m del punto A. La nueva tensión de la cuerda BD es:

a) 8.0 N
b) 24 N
c) 32 N
d) 48 N
e) 80 N

C – CUESTIONARIO

1) ¿Son suficientes y necesarias las condiciones representadas por las ecuaciones: ∑ 𝐹⃑ = 0 y ∑ 𝜏⃑ = 0

para el equilibrio estático de un cuerpo rígido?

2) ¿Puede estar en equilibrio una llanta que gira y se desplaza? Explique.

3) Un objeto acelera, ¿será igual a cero la torca con respecto a cualquier punto, si la torca con respecto a
un punto determinado es cero?

4) Explique, usando fuerzas y torcas, cómo un árbol puede mantenerse en equilibrio aunque sople un
viento fuerte.

5) ¿Cómo haría Usted para determinar el centro de gravedad de una placa triangular de madera? ¿Y para
un objeto irregular?

6) El centro de gravedad de un objeto se puede localizar donde no hay masa del objeto. Mencione algunos
ejemplos donde esto sea posible.

4
Discusión de conceptos y problemas #8, SGG FIR-115/ciclo I/2017

7) ¿Coincide el centro de masa y el centro de gravedad para un edificio?, ¿para un lago?, ¿para un
volcán?; ¿bajo qué condiciones tiene importancia la diferencia entre el centro de masa y el centro de
gravedad de un cuerpo?

8) Un automovilista acróbata conduce un auto en línea recta con rapidez constante equilibrado en las
dos ruedas derechas. Haga un esquema y trace una vertical que contenga el centro de gravedad del
auto.

9) Cuando los animales de cuatro patas caminan, siempre tienen tres patas tocando el suelo en cualquier
instante. Explique esto empleando el concepto de centro de gravedad.

10) ¿Por qué debe inclinarse hacia atrás un esquiador acuático que avanza con velocidad constante?
¿Qué determina qué tanto debe inclinarse? Dibuje un diagrama de cuerpo libre para justificar sus
respuestas.

11) Cuando una carreta de bueyes se atascaba en el lodo, la gente sujetaba los rayos de las ruedas y
trataba de girarlas, en lugar de empujar la carreta. ¿Por qué?

12) ¿Por qué es más fácil sostener una mancuerna de 10 kg con la mano junto al cuerpo que con el brazo
estirado horizontalmente?

13) ¿Por qué es más fácil volcar un vaso cónico de base angosta que uno ancho de lados rectos? ¿Importa
que el vaso esté lleno o vacío?

14) Si un refrigerador alto y pesado se empuja sobre un piso áspero, ¿qué determina si resbala o se
vuelca?

15) El centro de gravedad de una persona ¿es fijo? es decir, ¿se encuentra siempre en el mismo lugar, el
ombligo por ejemplo?

D- PROBLEMAS PROPUESTOS

Contenido 8.1 Condiciones de equilibrio

1) Una partícula se encuentra bajo la acción de las fuerzas:

F 1 = (10 i - 4.0 j ) N y F 2 = (17 i + 2.0 j ) N.
a) Determine la magnitud de la fuerza F3 que la mantenga en equilibrio.
b) ¿Qué dirección tiene F3 relativa al eje positivo X?

2) Elija un eje ficticio de rotación perpendicular al plano del papel para la barra que se muestra en la figura
y escriba las ecuaciones aplicables a las condiciones de equilibrio en términos de las fuerzas indicadas
y las distancias horizontales que determine para cada una de ellas.

5
Discusión de conceptos y problemas #8, SGG FIR-115/ciclo I/2017

Contenido 8.2 Centro de gravedad

3) Una esfera de 1.00 kg con radio r1 = 0.080 m está unida por una varilla ligera de 0.400 m de longitud
a una segunda bola de 2.00 kg con radio r2 = 0.100 m (ver figura). Ubique el centro de gravedad del
sistema con respecto al centro de la esfera izquierda.

4) Para el problema anterior, suponga ahora que la varilla es uniforme y tiene una masa de 1.50 kg.
¿Dónde estaría el centro de gravedad del sistema?

5) Dos personas llevan un pesado motor eléctrico sobre una tabla ligera de 2.00 m de longitud. Una
persona levanta un extremo con una fuerza de 400 N, y la otra levanta el extremo opuesto con 600
N. ¿Cuánto pesa el motor y cuál es la posición de su centro de gravedad con respecto al extremo
izquierdo de la tabla?

6) Suponga que la tabla del problema anterior es uniforme y que pesa 200 N, con su centro de
gravedad en el centro geométrico de la misma, que el motor es el mismo y en la misma posición.
¿Cuál es la fuerza vertical que ejerce cada persona en cada extremo?

7) Dos personas llevan una tabla uniforme horizontal de 3.00 m de longitud que pesa 160 N. Si una
persona aplica una fuerza hacia arriba de 60.0 N en un extremo, ¿en qué punto sostiene la tabla la otra
persona y cuál es la fuerza vertical que ejerce?

8) Clotilde tiene una perrita llamada Clea y la lleva al veterinario y éste decide que necesita ubicar el
centro de gravedad del animal. Sería cruel colgar a la perrita del techo, así que el veterinario debe
idear otro método. Coloca las patas delanteras de Clea en una báscula y sus patas traseras en
otra. La báscula delantera marca 157 N, y la trasera, 89.0 N. Ahora el veterinario mide el largo de
Clea y determina que las patas traseras están 0.950 m detrás de las delanteras. ¿Cuánto pesa Clea y
dónde está su centro de gravedad con respecto a las patas delanteras?

9) Calcule la ubicación del centro de gravedad del siguiente triángulo rectángulo de madera de 0.85
kg/m3 de densidad, cuyo espesor es de 2.5 cm. ¿qué datos son innecesarios en este problema?

6
Discusión de conceptos y problemas #8, SGG FIR-115/ciclo I/2017

Contenido 8.3 Equilibrio de cuerpos rígidos

10) Una escalera de 400 N de peso y 10.0 m de largo se coloca contra una pared vertical sin fricción. Una
persona que pesa 800 N está parada sobre la escalera a 2.00 m del pie de ésta medida a lo largo de ella.
El pie de la escalera se encuentra a 3.00 m de la parte inferior de la pared. Calcule la fuerza ejercida por
el piso sobre la escalera (magnitud y dirección)

11) Una escalera uniforme de 5.0 m de longitud que pesa 160 N descansa contra una pared vertical sin
fricción con su base a 3.0 m de la pared (lo recomendable es que el pie de una escalera de mano se
coloque a una distancia de la pared entre un tercio y un cuarto de su longitud). El coeficiente de
fricción estática entre la base de la escalera y el suelo es de 0.40. Un hombre de 740 N sube lentamente
la escalera:
a) ¿Qué fuerza de fricción máxima puede ejercer el suelo sobre la escalera en su base?
b) ¿Cuál es la magnitud de esa fuerza cuando el hombre ha subido 1.0 m a lo largo de la escalera?
c) ¿Hasta dónde, a lo largo de la escalera, puede subir el hombre antes de que la escalera resbale?

12) Una escotilla uniforme de 300 N de un techo horizontal de 0.8 m de longitud y 0.6 m de ancho, tiene
bisagras en el lado mayor. Calcule la fuerza neta hacia arriba requerida para comenzar a abrirla y la
fuerza total ejercida por las bisagras sobre ella: a) si la fuerza hacia arriba se aplica en el centro
geométrico; b) si se aplica en el centro del borde opuesto a las bisagras.

13) La viga AB de la figura es uniforme y tiene un peso de 100 kg. Descansa en sus extremos A y B y
soporta los pesos 1 y 2 como se indica en la fig. Calcular la reacción en cada uno de los soportes, si w1
tiene una masa de 50 kg y w2 de 150 kg. Las cotas están en metros.

7
Discusión de conceptos y problemas #8, SGG FIR-115/ciclo I/2017

14) Una puerta de ventilación cuadrada, colocada en un techo tiene 95 cm de lado y pesa 1100 N, con
bisagras a lo largo de un lado y una cerradura por el otro lado. Si el centro de gravedad de la puerta
está a 10 cm del centro de la puerta hacia el lado de sus bisagras. ¿Qué fuerzas deben sostener (a)
La cerradura, (b) Las bisagras?

15) La viga uniforme A B de la figura, tiene 4m de largo y pesa 1000 N. La viga puede rotar alrededor del
punto fijo C y reposa en el punto A. Un hombre que pesa 750 N camina a lo largo de la viga, partiendo
de A. Calcular la máxima distancia que el hombre puede caminar a partir de A manteniendo el
equilibrio. Hacer un gráfico de la reacción en A como una función de la distancia X.

16) Qué fuerza F, aplicada horizontalmente en el eje de la rueda se necesita para levantarla sobre un
obstáculo con la altura H? Tome r como el radio de la rueda y W como su peso.

17) Una puerta de 1.00 m de anchura y 2.00 m de altura pesa 280 N y se apoya en dos bisagras, una
a 0.500 m debajo de la parte superior y otra a 0.50 m arriba de la parte inferior. Cada bisagra
soporta la mitad del peso de la puerta. Suponiendo que el centro de gravedad de la puerta está en
su centro geométrico, calcule las componentes de fuerza horizontales ejercidas sobre la puerta por
cada bisagra.

8
Discusión de conceptos y problemas #8, SGG FIR-115/ciclo I/2017

18) El sistema mostrado en la figura está en equilibrio. La masa colgada del extremo del puntal S pesa
2200 N y el puntal mismo pesa 450 N, no tome en cuenta el peso del cable. Determine:
a) La tensión en el cable C.
b) La fuerza ejercida sobre el puntal por el pivote P.

19) Un trampolín de 3.00 m de longitud se apoya en un punto a 1.00 m del extremo izquierdo, y una
clavadista que pesa 500 N, se para en el extremo derecho que está libre (ver figura). El trampolín
tiene sección transversal uniforme y pesa 280 N. Calcule:
a) La fuerza en el apoyo.
b) La fuerza en el extremo fijo.

20) Una varilla que no es uniforme de peso W, se suspende en reposo en posición horizontal por dos
cuerdas ligeras como se muestra en la figura; el ángulo que una cuerda forma con la vertical es  =
36.9; la otra forma un ángulo  = 53.1 con la vertical. Si el largo L de la varilla es de 6.1 m, calcule
la distancia X desde el extremo de la izquierda al centro de gravedad.

9
Discusión de conceptos y problemas #8, SGG FIR-115/ciclo I/2017

21) La viga horizontal de la figura pesa 150 N, y su centro de gravedad está en su punto medio. Con la
información dada en la figura, calcule:
a) La tensión en el cable.
b) Las componentes horizontal y vertical de la fuerza ejercida por la pared sobre la viga.

22) Suponga que la máxima fuerza vertical que usted puede ejerces es de 450 N.
a) ¿Qué peso máximo podrá levantar empleando una carretilla de 2.00 m de longitud? Suponga que
la carretilla pesa 80.0 N y que su centro de gravedad está a 0.700 m de la rueda. Suponga que
la carga que lleva en la carretilla también está a 0.700 m de la rueda.
b) ¿Por qué es posible levantar objetos cuyo peso es mayor a 450 N usando la carretilla? Explicar

23) En la escalera que se muestra en la figura, AC y CE tienen la longitud de 2.50 m y se unen en C. BD

es una varilla de unión de 1.00 m, a la mitad de la altura. Un hombre que pesa 850 N sube hasta 2.00
m de altura a lo largo de la escalera. Suponiendo que el piso no tiene fricción y despreciando el peso
de la escalera, determine:
a) La tensión en la varilla de unión.
b) Las fuerzas ejercidas sobre la escalera por el piso.(Sugerencia: ayudará aislar las partes de la
escalera al aplicar las condiciones de equilibrio)

10
Discusión de conceptos y problemas #8, SGG FIR-115/ciclo I/2017

24) Se corta una sección circular de radio r de un disco uniforme de radio R; el centro del agujero que
deja se encuentra a la distancia R/2 del centro del disco original. Localice el centro de gravedad del
cuerpo resultante.

25) Se usa un martillo de uña para sacar un clavo de una tabla (ver fig.). El clavo forma un ángulo de
60.0° con la tabla, y se necesita una fuerza F1 de 500 N aplicada al clavo para sacarlo. La cabeza
del martillo toca la tabla en el punto A, a 0.080 m de donde el clavo entra en la tabla. Se aplica una
fuerza horizontal F 2 al mango del martillo a una altura de 0.300 m sobre la tabla. ¿Qué magnitud
debe tener F 2 para aplicar al clavo la fuerza requerida de 500 N? (Se puede despreciar el peso
del martillo).

26) El extremo A de la barra AB de la figura descansa en una superficie horizontal sin fricción, y el
extremo B tiene una articulación. Se ejerce en A una fuerza horizontal F de magnitud 120 N.
Desprecie el peso de la barra. Calcule las componentes horizontal y vertical de la fuerza
ejercida por la barra sobre la articulación en B.

11
 Discusión de conceptos y problemas #8, SGG FIR-115/ciclo I/2017

27. Dos cajas, cada una con una masa de 350 kg, se colocan en la parte trasera del pick up mostrado, de 1400
kg. Calcule las reacciones en a) las llantas traseras A, b) las llantas delanteras B.

DISCUSIÓN No 8

SEMANA 16

TIEMPO ACTIVIDAD CONTENIDOS

El docente inicia la actividad respondiendo
algunas preguntas y resolviendo algún
B: 1, 3, 5, 6, 8, 10
100 problema modelo, procurando involucrar a los
C. 5, 6, 10, 12
Minutos alumnos. En la segunda parte da lugar a la D: 3, 4, 9, 11, 16, 18, 23.
participación de los estudiantes, incluyendo
pasar a la pizarra.

12
