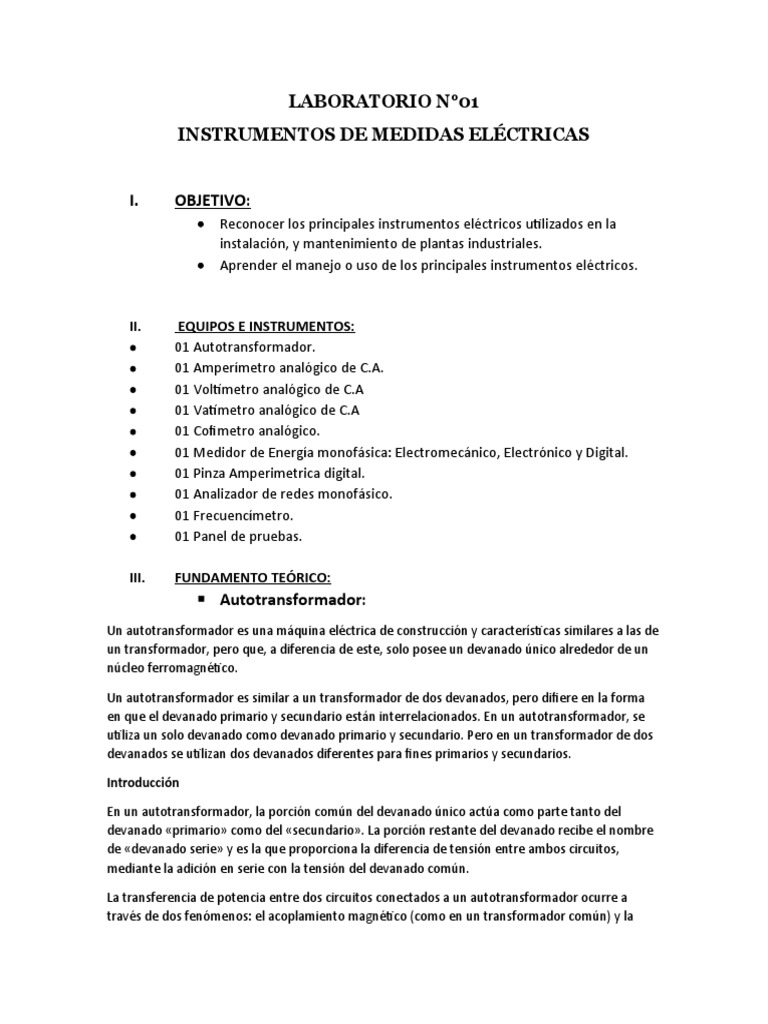

LABORATORIO N°01

INSTRUMENTOS DE MEDIDAS ELÉCTRICAS

I. OBJETIVO:
 Reconocer los principales instrumentos eléctricos utilizados en la
instalación, y mantenimiento de plantas industriales.
 Aprender el manejo o uso de los principales instrumentos eléctricos.

II. EQUIPOS E INSTRUMENTOS:

 01 Autotransformador.
 01 Amperímetro analógico de C.A.
 01 Voltímetro analógico de C.A
 01 Vatímetro analógico de C.A
 01 Cofimetro analógico.
 01 Medidor de Energía monofásica: Electromecánico, Electrónico y Digital.
 01 Pinza Amperimetrica digital.
 01 Analizador de redes monofásico.
 01 Frecuencímetro.
 01 Panel de pruebas.

III. FUNDAMENTO TEÓRICO:

 Autotransformador:
Un autotransformador es una máquina eléctrica de construcción y características similares a las de
un transformador, pero que, a diferencia de este, solo posee un devanado único alrededor de un
núcleo ferromagnético.

Un autotransformador es similar a un transformador de dos devanados, pero difiere en la forma

en que el devanado primario y secundario están interrelacionados. En un autotransformador, se
utiliza un solo devanado como devanado primario y secundario. Pero en un transformador de dos
devanados se utilizan dos devanados diferentes para fines primarios y secundarios.

Introducción

En un autotransformador, la porción común del devanado único actúa como parte tanto del
devanado «primario» como del «secundario». La porción restante del devanado recibe el nombre
de «devanado serie» y es la que proporciona la diferencia de tensión entre ambos circuitos,
mediante la adición en serie con la tensión del devanado común.

La transferencia de potencia entre dos circuitos conectados a un autotransformador ocurre a

través de dos fenómenos: el acoplamiento magnético (como en un transformador común) y la
conexión galvánica (a través de la toma común) entre los dos circuitos De igual manera, un
transformador incrementa su capacidad de transferir potencia al ser conectado como
autotransformador.

Tipos de autotransformador

A. Autotransformador reductor

Si se aplica una tensión alterna entre los

puntos A y B, y se mide la tensión de salida
entre
los puntos C y D, se dice que el
autotransformador es reductor de tensión.

Relación de vueltas Ns / Np < 1

Fig. 1. Autotransformador reductor

B. Autotransformador elevador

Si se aplica una tensión alterna entre los

puntos C y D, y se mide la tensión de salida
entre los puntos A y B, se dice que el
autotransformador
Relación de vueltas Ns / Np > 1 es
elevador de tensión.

Fig. 2 Autotransformador Elevador

Operación

Tiene un solo bobinado arrollado sobre el núcleo, pero dispone de cuatro bornes, dos para
cada circuito, y por ello presenta puntos en común con el transformador.

Consta de un bobinado de extremos A y D, al cual se le ha hecho una derivación en el punto

intermedio B. Por ahora llamaremos primario a la sección completa A D y secundario a la
porción B D, pero en la práctica puede ser a la inversa, cuando se desea elevar la tensión
primaria.
 Fig. 3 Operación del Autotransformador

La tensión de la red primaria, a la cual se conectará el autotransformador, es V1, aplicada a

los puntos A y D. mostrados en la fig. 3 Como toda bobina con núcleo de hierro, en cuanto se
aplica esa tensión circula una corriente que hemos llamado de vacío en la teoría anterior.
Sabemos también, que esa corriente de vacío está formada por dos componentes; una parte
es la corriente magnetízate, que está atrasada 90° respecto de la tensión, y otra parte que
está en fase, y es la que cubre las pérdidas en el hierro, cuyo monto se encuentra
multiplicando esa parte de la corriente de vacío, por la tensión aplicada. Llamamos a la
corriente total de vacío I0, como lo hemos hecho en otras oportunidades.

Limitaciones

Dentro de los autotransformadores existen limitaciones de funcionamiento que se dará a

conocer a continuación

 a) Una falla en el aislamiento de los devanados de un autotransformador puede

producir que la carga quede expuesta a recibir plena tensión (la de la fuente). Se debe
tener en cuenta esta situación al decidir utilizar un autotransformador para una
determinada aplicación.

 b) Las ventajas en ahorro de material tienen una limitación física, que en la práctica es

una relación de voltajes de 3:1. Para relaciones de tensión mayores a ésta, o bien el
transformador convencional de dos devanados es más compacto y económico, o bien
resulta imposible construir el autotransformador.

 c) En sistemas de transmisión de energía eléctrica, los autotransformadores tienen la

desventaja de no filtrar el contenido armónico de las corrientes y de actuar como otra
fuente de corrientes de falla a tierra.

 d) Existe una conexión especial -llamada "conexión

en "ZIG-ZAG" que se emplea en sistemas
trifásicos para abrir un camino de retorno a la
corriente de tierra que de otra manera no sería
posible lograr, manteniendo la referencia de tierra
del sistema.

Fig. 5 Conexión Zig – zag (Z)

Ventajas y desventajas

A continuación, se dará a conocer las ventajas y desventajas de los autotransformadores en

resumen decimos que existe una gran gama de ventajas de los autotransformadores

 1. VENTAJAS

 Solo un porcentaje de la energía se trasmite por inducción

 El autotransformador por sus características se viene a ser de menor tamaño por lo que
ocuparía menor espacio

 Existe menor flujo del campo y menor tamaño del núcleo de hierro.

 Se obtienen autotransformadores más livianos y presentan un solo bobinado

 Menores caídas de tensión y Menor intensidad de vacío

 Es más fácil de construir y requiere menos cobre, en consecuencia es más económico.

 Parte de la energía del autotransformador se transmite eléctricamente.

 Las perdidas eléctricas siempre son menores que las perdidas magnéticas

 El autotransformador tiene mayor rendimiento

 El autotransformador genera más potencia que un transformador normal de

especificaciones similares

 Tiene una tensión de cortocircuito pequeña lo que plantea el inconveniente de que la

corriente en caso de corto circuito es elevada

 Transfiere más potencia que un transformador normal

Fig. 6 Autotransformador de una central

 2. DESVENTAJAS

 La principal desventaja de los autotransformadores es que a diferencia de los

transformadores ordinarios hay una conexión física directa entre el circuito primario y el
secundario, por lo que se pierde el aislamiento eléctrico en ambos lados.

 Peligro del corte de una espira, lo que produciría que el secundario quede sometida a la
tensión del primario

 Conducción galvánica entre el primario y secundario

  Baja regulación de tensión debido a su baja impedancia equivalente

 Debido a la construcción eléctrica del dispositivos, la impedancia de entrada del

autotransformador es menor que de un transformador común Esto no es ningún problema
durante el funcionamiento normal de la maquina, pero si por alguna razón se produce un
cortocircuito a la salida

 La salida del transformador no está aislada con la entrada, este se vuelve inseguro para
la persona que lo opera.

 No tienen aislamientos en los primarios y secundario

Aplicaciones

Existe aplicaciones muy importantes para el funcionamiento de otras máquinas que requieren
autotransformadores

 Los autotransformadores se utilizan a menudo en sistemas eléctricos de potencia, para

interconectar circuitos que funcionan a tensiones diferentes, pero en una relación cercana
a 2:1 (por ejemplo, 400 kV / 230 kV ó 138 kV / 66 kV).

Fig. 7 Autotransformador

 En la industria, se utilizan para conectar maquinaria fabricada para tensiones nominales

diferentes a la de la fuente de alimentación (por ejemplo, motores de 480 V conectados a
una alimentación de 600 V).

 Se utilizan también para conectar aparatos, electrodomésticos y cargas menores en

cualquiera de las dos alimentaciones más comunes a nivel mundial (100-130 V a 200-250
V).

 En sistemas de distribución rural, donde las distancias son largas, se pueden utilizar
autotransformadores especiales con relaciones alrededor de 1:1, aprovechando la
multiplicidad de tomas para variar la tensión de alimentación y así compensar las
apreciables caídas de tensión en los extremos de la línea.
 Fig. 8 Autotransformador de distribución

 Se utilizan autotransformadores también como método de arranque suave para motores

de inducción tipo jaula de ardilla, los cuales se caracterizan por demandar una alta
corriente durante el arranque

Fig. 9 Autotransformador de arranque suave para motores

 En sistemas ferroviarios de Alta velocidad existen métodos de alimentación duales tales

como el conocido como 2x25 kV. En este, los transformadores de las subestaciones
alimentan a +25 kV a la catenaria, a -25 kV al feeder o alimentador negativo y con la toma
intermedia o neutro puesta al carril. Cada cierto tiempo, 10 km típicamente, se conectan
autotransformadores con 50 kV en el primario y 25 kV en el secundario De esta manera, la
carga (trenes) se encuentra alimentada a 25 kV entre catenaria y carril pero la energía se
transporta a 50 kV, reduciendo las pérdidas

Fig. 10 Autotransformador para sistemas ferroviarios

Conclusiones

En esta investigación concluimos con lo mencionado en los puntos requeridos anteriormente en

que encontramos una gran gama de ventajas del autotransformador y desventajas explicamos el
funcionamiento y como opera el autotransformador en si decimos que el autotransformador se
caracteriza de los demás por tener un solo bobinado

En otra parte decimos que los autotransformadores ofrecen aplicaciones como en los sistemas de
ferroviarios, en los arrancadores de motores de jaula de ardilla y en el sistema de distribución rural

  AMPERIMETRO ANALOGICO:

Es un dispositivo o instrumento eléctrico que se utiliza para

medir la carga de consumo en ampéres, es análogo por que la
indicación de la medida es atravez del desplazamiento de una
aguja que está sujeta con un eje para su movimiento, este
movimiento se ejecuta atravez de un embobinado que es el
que recibe el voltaje acompañado de su potencia que es el
ampére, dependiendo el ampére la aguja se desplazara mas.
Esto se utiliza en colgadores de Baterías, equipos industriales, y en muchos equipos
electrónicos.

 VOLTIMETRO ANALOGICO

Un voltímetro se conecta en paralelo con los elementos que se

miden. Mide la diferencia de potencial (voltaje) entre los puntos
en los cuales se conecta. Al igual que el amperímetro ideal, el
voltímetro ideal no debería hacer cambiar la corriente y el voltaje
en el circuito que se está midiendo Esta medición ideal del
voltaje sólo se puede alcanzar si el voltímetro no toma corriente
alguna del circuito de prueba (debería parecer como circuito
abierto entre los dos puntos a los cuales se conecta). Sin
embargo la mayoría de los voltímetros reales trabajan tomando
una corriente pequeña, pero finita y por lo mismo también
perturban el circuito de prueba hasta cierto grado.

 COSFIMETRO ANALOGICO

Instrumento que mide el factor de potencia.

El factor de potencia se medía tradicionalmente con un

instrumento cuyo principio de funcionamiento es el mismo que
el de un vatímetro, sin embargo los modernos vatímetros
digitales han desplazado estos instrumentos, de tal manera
que en la actualidad muchos fabricantes de instrumentación
electrónica han dejado de fabricarlos.

 VATIMETRO ANALOGICO

El vatímetro es un instrumento electrodinámico para medir

la potencia eléctrica o la tasa de suministro de energía eléctrica de
un circuito eléctrico dado. El dispositivo consiste en un par de
bobinas fijas, llamadas «bobinas de corriente», y una bobina móvil
llamada «bobina de potencial».

Las bobinas fijas se conectan en serie con el circuito, mientras la

móvil se conecta en paralelo. Además, en los
vatímetros analógicos la bobina móvil tiene una aguja que se mueve sobre una escala para
indicar la potencia medida. Una corriente que circule por las bobinas fijas genera un campo
electromagnético cuya potencia es proporcional a la corriente y está en fase con ella. La
bobina móvil tiene, por regla general, una resistencia grande conectada en serie para reducir
la corriente que circula por ella.

 FRECUENCIMETRO ANALOGICO

Podemos definir a un frecuencímetro como un contador de

eventos cíclico, esto es, cuenta una serie de sucesos (los ciclos
de la frecuencia que estamos midiendo), los presenta en un
display, vuelve a cero y comienza a contar nuevamente.

 . ANALIZADOR DE REDES MONOFASICO

Analizador de redes eléctricas es un instrumento que permite analizar diferentes propiedades

de una instalación. Se centra especialmente en los parámetros de dispersión (Parámetros-S) y
los datos que arroja permiten llevar un control exacto del consumo de energía eléctrica.

Ventajas de instalar un analizador de redes:

Ahorro de energía eléctrica

- Descubrir y evitar los excesos de consumo (kWh)

- Análisis de curvas de carga para localizar los puntos de máxima
demanda energética
- Detección de necesidades en la instalación, como la necesidad de una
batería de condensadores
- Detección de fraude en contadores energéticos

Prevención de riesgos en la red eléctrica:

- Son aparatos de gran utilidad para la realización de mantenimientos

periódicos de la red eléctrica en baja y media tensión. Miden curvas de
arranque en motores, detección de saturación en el transformador de
potencia, calidad insuficiente del suministro eléctrico.

Solución de problemas en la red:

- Con el uso de los analizadores de redes es posible solventar

problemas de fugas diferenciales, disparos ocasionales, resonancias,
armónicos, recalentamiento de cables, desequilibrio en las fases.
- Permite un diseño adecuado de los filtros activos y pasivos de
armónicos, así como filtros de variadores de velocidad.
  MEDIDOR DE ENERGÍA ELÉCTRICA

El medidor de consumo eléctrico también es conocido como medidor de energía eléctrica. Es

un tipo de medidor para medir la energía eléctrica. Recoge el voltaje y corriente de la fuente
de energía, convierte la información en salida de pulso (proporcional a la energía eléctrica) y
tiene la información visualizada en un registro o un visor digital.

El medidor de energía eléctrica es un aparato que contabiliza la energía en las líneas y redes
de corriente alterna, tanto monofásicas y trifásicas.

Estos instrumentos funcionan bajo el principio de inducción magnética, producido por la

circulación de corriente.

» Características Principales

En la placa de características de un medidor de energía se indica:

a) Corriente Nominal (In): Corriente para la cual el medidor es diseñado y que sirve de
referencia para la realización de ensayos y verificaciones. También se la conoce como
corriente básica.

b) Corriente máxima (Imáx): Es la intensidad límite, es decir, el máximo amperaje que puede
ser conducido en régimen permanente por la corriente del medidor, sin que su error porcentual
y temperatura admisible sean superados.

Este valor de la corriente límite se indica entre paréntesis detrás de la corriente nominal I n
(Imax); por ejemplo: 10 (20) A, 10(40) A, 15(60) A, 15 (100) A., etc.

c) Tensión nominal: Tensión para la cual el medidor es diseñado y sirve de referencia para la
realización de pruebas. Se debe indicar que los medidores electrónicos se diseñan con un
rango de tensión sin que se vea afectado su precisión.

d) Constante del disco (Kh): Expresada en Wh/revolución, es el número de vatios -hora

correspondiente a una revolución o vuelta completa del disco. Expresada en revolución/Kwh,
es el número de revoluciones correspondiente a un KWh que debe dar el disco. En medidores
electrónicos, esta constante viene expresada en Wh/pulso. e) Clase de precisión: Es el valor
máximo del error de medición expresado en porcentaje para el cual fue diseñado el medidor
dentro del rango 10% de corriente nominal y su corriente máxima.
 » Estructura

El medidor está constituido por las siguientes partes:

1. Bobina de Tensión

2. Bobina de Intensidad

3. Imán de frenado

4. Regulación fina

5. Regulación gruesa

6. Disco

7. Sistema de Transmisión

8. Terminales de conexión
La representación esquemática de la estructura de un medidor de inducción, se visualiza a
continuación en la siguiente figura:

2. Bobina de tensión.

3. Bobina de intensidad.

4. Iman de frenado

5. Tornillo de regulación
gruesa.

6. Abrazadera.

7. Bloqueo marcha inversa.

8. Angulo marcha inversa.

9. Tornillo para regulación fina.

MEDIDORES MONOFASICOS

El medidor monofásico es utilizado para conexiones monofásicas, que alimentan potencias

inferiores a 6 KWH.
  Servicio monofásico dos hilos:  Servicio monofásico tres hilos:
Es aquel que se suministra desde un Es el suministrado desde un transformador
transformador monofásico, mediante dos monofásico, empleando 3 conductores, dos
conductores, un activo (fase) y un neutro. activos (fases) y un neutro (derivado desde el
Tensión nominal 120 ó 127 Voltios. centro del bobinado secundario). Tensión
nominal 120/240 Voltios.

MEDIDOR MONOFASICO CICLOMETRICO

 MEDIDOR MONOFASICO DIGITAL

 Pinza amperimétrica digital

 Definición:

La pinza amperimétrica digital es un tipo especial de amperímetro que permite obviar el

inconveniente de tener que abrir el circuito en el que se quiere medir la corriente para colocar
un amperímetro clásico.

 funcionamiento

El funcionamiento de la pinza se basa en la medida indirecta de la corriente circulante por un

conductor a partir del campo magnético o de los campos que dicha circulación de corriente
genera. Recibe el nombre de pinza porque consta de un sensor, en forma de pinza, que se
abre y abraza el cable cuya corriente queremos medir.

Esta clase de medidor eléctrico posibilita la medición de intensidades de corriente,

en conductores con carga, sin tener que desconectar el circuito eléctrico.

Para realizar una medición con un multímetro tradicional es necesario seccionar los cables
del circuito para que las sondas del multímetro entren en contacto con los conductores como
se muestra en la imagen.
Pero existe una opción en la que no es necesario seccionar el circuito, se trata de la pinza
amperimétrica, la sonda rodea el conductor sin tocarlo mediante las pinzas en forma de arco
como se observa en la imagen.

 Componentes de una pinza amperimétrica

Las partes componentes de estos equipos son las siguientes:

 Pantalla.

 Mordaza con detección de corriente.

 Barreras táctiles que resguardan los dedos del usuario de posibles descargas.

 Botón de retención para congelar la lectura de la pantalla mientras permanece activo.

 Interruptor giratorio / selector.

 Botón de retroiluminación.

 Botón de cero (amarillo) para eliminar la compensación de CC de las mediciones de

corriente CC.

 Pin de entrada común.

 Botón Mín-Máx para visualizar las entradas mínimas y promedio en modos de

corriente, tensión y frecuencia.

 Botón de corriente de entrada.

 Pin de entrada en voltios/ohmios.

 Sonda para entrada de corriente flexible.

 Palanca de liberación de la mordaza.

 Marcas de alineación para cumplir con las especificaciones de precisión, el conductor

debe encontrarse alineado con ellas.
  Funciones de una pinza amperimétrica:

Aunque en el pasado contaban con un propósito único, las pinzas amperimétricas

actualmente proveen nuevas funcionalidades de precisión, medición y en algunos casos,
funciones de medición especiales.

Los modelos modernos cuentan con la mayoría de las funciones básicas de un multímetro
digital como la capacidad para medir resistencia tensión y continuidad. Estos equipos
actualmente son sumamente populares por dos razones principales:

 Comodidad: No es necesario desconectar el circuito que transmite corriente durante

la medición, lo cual es una ventaja significativa en la eficiencia.

 Seguridad: Permiten al trabajador evitar la vieja técnica de cortar un cable e insertar

un medidor de prueba de cables en el circuito para realizar la medición de corriente.
Actualmente las mordazas de una pinza amperimétrica no necesitan tocar el conductor
durante la medición.

 Uso
Para utilizar una pinza, hay que pasar un solo conductor a través de la sonda o utilizar sus dos
polos disponibles , si se pasa más de un conductor a través del bucle de medida, lo que se
obtendrá será la suma vectorial de las corrientes que fluyen por los conductores y que
dependen de la relación de fase entre las corrientes. sirve para los cables de par trenzado.
Si la pinza se cierra alrededor de un cable paralelo de dos conductores que alimenta un
equipo, en el que obviamente fluye la misma corriente por ambos conductores (y de sentido o
fase contrarios), nos dará una lectura de "cero".
Por este motivo las pinzas se venden también con un accesorio que
se conecta entre la toma de corriente y el dispositivo a probar. El
accesorio es básicamente una extensión corta con los dos
conductores separados, de modo que la pinza se puede poner
alrededor de un solo conductor.
La lectura producida por un conductor que transporta una corriente
muy baja puede ser aumentada pasando el conductor alrededor de
la pinza varias veces (haciendo una bobina), la lectura real será la
mostrada por el instrumento dividida por el número de vueltas, con
alguna pérdida de precisión debido a los efectos inductivos.
Habitualmente, estas pinzas se usan para uso industrial debido a
que tiene una escala de amperios muy grande. Entre 400A y 1kA
(1000A).
IV. PROCEDIMIENTO:

1. Explicación del funcionamiento de los instrumentos eléctricos y equipos de

laboratorio.

Autotransformador:
El principio de funcionamiento es el mismo que el del transformador común, los
autotransformadores funcionan basados en el principio de campos magnéticos variantes en el
tiempo, por lo que no pueden ser utilizados en circuitos de corriente continua. Entonces
la relación de transformación entre las tensiones y las corrientes y el número devueltas se
mantiene.

Las corrientes primaria y secundaria están en oposición y la corriente total que circula por las
espiras en común es igual a la diferencia de la corriente del devanado de baja tensión y el
devanado de alta tensión.

Para que un autotransformador funcione Adecuadamente los dos devanados deben tener el

mismo sentido de bobinado.

Las imágenes a continuacion corresponden a un autotransformador modelo Matsunga 2KV

Conclusion:

En esta investigación concluimos con lo mencionado en los puntos requeridos anteriormente en

que encontramos una gran gama de ventajas del autotransformador y desventajas explicamos el
funcionamiento y como opera el autotransformador en si decimos que el autotransformador se
caracteriza de los demás por tener un solo bobinado
  AMPERIMETRO ANALOGICO:

Es un dispositivo o instrumento eléctrico que se utiliza para medir el amperaje, este instrumento de
medida mostrado en el laboratorio es análogo por que la indicación de la medida es atravez del
desplazamiento de una aguja que está sujeta con un eje para su movimiento, este movimiento se
ejecuta atravez de un embobinado que es el que recibe el voltaje acompañado de su potencia que
es el ampére, dependiendo el ampére la aguja se desplazara más. Esto se utiliza en colgadores de
Baterías, equipos industriales, y en muchos equipos electrónicos.

 COSFIMETRO ANALOGICO

Instrumento que mide el factor de potencia.

El factor de potencia se medía tradicionalmente con un instrumento cuyo

principio de funcionamiento es el mismo que el de un vatímetro,
  Pinza amperimétrica digital
La principal función de la pinza Amperimetrica es el medir intensidades de corrientes altas con
el circuito en funcionamiento y sin riesgos.
Podemos decir que en una pinza Amperimetrica a diferencia de un multímetro es que las
sondas del multímetro necesitan estar en contacto directo con el conductor, mientras que la
pinza Amperimetrica mide el campo magnético que genera el paso de la corriente por el
conductor.

FRECUENCÍMETRO

Un frecuencímetro es un instrumento que sirve para medir

la frecuencia, contando el número de repeticiones de una
onda en la misma posición en un intervalo de tiempo

INDUCTÓMETRO:

Se encarga de medir la inductancia.

MODELO: PREASEK PR-602

MULTIMETRO:

MODELO: SANWUA 772

2. Realizar mediciones de voltaje y corriente alterna utilizando el

voltímetro y la pinza Amperimetrica.
3. Utilizando la pinza Amperimetrica medir los conductores
monofásicos y trifsicos.
Para realizar las mediciones de voltajes y corriente alterna se usaron los siguientes
instrumentos de medición: un multímetro de la marca SANWUA 772 con el cual se midió
el voltaje en CA y una pinza amperimetrica digital, modelo HURRICAME HR-201, también
en la realización de la práctica se usó un autotransformador, modelo MATSUNGA 2KVA,
y un panel de pruebas, unos conectores tipo cocodrilo y banano macho.
Al comienzo de la práctica se colocó en el autotransformador mediante los conectores (se
puede apreciar en la imagen) en una entrada de 220v y una salida de 240v, puesto que es
entendido de que si se coloca de 110v podría dañar el autotransformador ya que está
recibiendo una entrada de 220v. Y despues con unos conectores a un panel de pruebas.

- En el transcurso del experimento se usó la pinza amperimetrica en uno de los

conductores para determinar la corriente y con el multitester se produjo la
medición de la tensión

- En el experimento también se pudo ver que cuando la pinza encerraba a los dos
conductores marcaba cero, comprobándose que en 2 se está sumando el campo
magnético, que es lo que en realidad ocurre.
- En esta imagen se pudo vio que a mayor numero de esperias mayor es el flujo magnetico,
en donde el instrumento marco infinito.

- Se pudo ver que al conectar aparatos a la red eléctrica (una lámpara) ocurre una
caída de voltaje por consumo de corriente

V. CUESTIONARIO:
1. ¿Cómo se genera, se transporta, se comercializa y se distribuye la
energía eléctrica en el Perú?
i) Generación: Consiste en la producción de electricidad en centrales eléctricas a
través de diversas fuentes; en el Perú las centrales hidroeléctricas generan cerca
del 56% de la electricidad y un 44% las centrales térmicas (principalmente con gas
natural, y en menor medida Diésel B5 y carbón). En el país existen unas 29
centrales eléctricas, con una potencia total instalada de 6746,3 MW, siendo las
principales empresas de generación: EDEGEL (1474,2 MW), ENERSUR (1034,2
MW) y ELECTROPERÚ (964,5 MW).
ii) Transmisión: La finalidad de esta actividad es transferir la energía eléctrica de
alta tensión o voltaje (66 kV, 220 kV, 500 kV, etc.) desde las centrales eléctricas
generadoras hacia las subestaciones de las empresas de distribución, recorriendo
grandes distancias en el territorio nacional. El sistema de transmisión está
conformado por un conjunto de líneas (cables conductores), torres y subestaciones
donde hay unos transformadores que elevan o reducen la tensión para permitir las
interconexiones. En el Perú existen unas 10 empresas de transmisión, las que en
conjunto manejan 2263,7 km de líneas de transmisión, siendo las principales
empresas: ABENGOA, TRANSMANTARO y RED DE ENERGÍAS DEL PERÚ
(REP).
iii) Distribución: La distribución de la electricidad la realizan las empresas
distribuidoras, las que están encargadas de recibir energía de las generadoras o
transmisoras y llevarlas hacia el usuario final en condiciones controladas (voltaje,
frecuencia, calidad) con la finalidad de asegurar un suministro confiable. Las líneas
de distribución operan a menor tensión o voltaje que la línea de transmisión, a
través de redes de media (10 kV) y baja tensión (440 V, 220 V), mediante las
cuales se lleva la electricidad desde las subestaciones hasta los hogares,
comercios y fábricas. Las empresas de distribución realizan el mantenimiento
periódico de las redes eléctricas; efectúan la lectura de los medidores, facturan,
reciben los pagos y luego transfieren el dinero que les corresponde a las empresas
generadoras y transmisoras. En el Perú hay unas 10 empresas distribuidoras,
siendo las más importantes: ELECTROSUR, ELECTRONORTE Y
ELECTRODUNAS. A nivel de Lima existen las empresas distribuidoras LUZ DEL
SUR y EDELNOR.

iv) Comercialización: El segmento de comercialización eléctrica representa una

actividad complementaria al proceso físico de generación y transporte. Su función
está vinculada a la entrega de electricidad desde la generación hasta el usuario
final y se divide en comercialización mayorista (entre generadores y distribuidores)
y minorista (con los usuarios regulados del servicio). La actividad de
comercialización, al igual que la de generación eléctrica, presenta características
de ser un mercado potencialmente competitivo, lo que permitiría la entrada de una
gran cantidad de operadores en el mercado. Sin embargo, es importante señalar
que en el Perú la actividad de la comercialización minorista se encuentra, a la
fecha, integrada al segmento de distribución eléctrica. El segmento de
comercialización incorpora al sistema mayorista la posibilidad de que los
consumidores escojan a sus proveedores del servicio eléctrico. El grado de
competencia en este diseño será influenciado por el menú de precios, los distintos
niveles de calidad u otros servicios que ofrezcan los agentes comercializadores a
los usuarios finales: regulados o no regulados (libres).
En general, la generación de energía eléctrica consiste en transformar alguna clase
de energía (química, cinética, térmica, lumínica, nuclear, solar entre otras), en energía
eléctrica. Para la generación industrial se recurre a instalaciones denominadas centrales
eléctricas, que ejecutan alguna de las transformaciones citadas. Estas constituyen el primer
escalón del sistema de suministro eléctrico. La generación eléctrica se realiza, básicamente,
mediante un generador eléctrico; si bien estos no difieren entre sí en cuanto a su principio
de funcionamiento, varían en función a la forma en que se accionan.

Explica el funcionamiento de la Centrales Eléctricas, según la fuente primaria de

energía : Se denomina Energía Primaria a aquella energía disponible en la naturaleza,
antes de ser convertida o transformada. Existen dos grupos: las energías primarias no
renovables (petróleo, carbón, gas y uranio) y las energías primarias renovables
(hidráulica, eólica, solar y biomasa.
La base del funcionamiento de una central eléctrica está en  el combustible que
quema. Por ejemplo, un kilogramo de carbón contiene cerca de 30 MJ de energía
calorífica. El trabajo de una central eléctrica es liberar esta energía en forma de calor
y utilizarlo para accionar una turbina, que luego accionará un generador. Las centrales
eléctricas pueden producir tanta energía porque queman enormes cantidades de
combustible

2. Identifica la Matriz energética eléctrica en el Perú.

La oferta energética producida en el Perú sobrepasa con creces a la demanda nacional. En la
actualidad contamos con una capacidad instalada aproximada de 13,500 megavatios (MW),
pero solamente usamos 7,400 MW. Esto significa que apenas estamos utilizando entre el 53%
y el 60% de la capacidad posible de producción. Si bien la tendencia en los próximos años es
al aumento de la demanda, entender el origen energético del país presenta un importante
análisis en un contexto de desequilibrios planetarios y una agenda global que apunta hacia la
sostenibilidad. Según cifras del Comité de Cooperación Económica del Sistema
Interconectado Nacional (COES), al 2017 la matriz energética del país se sostenía en la
generación hidroeléctrica (57%), que es la más usada en el Perú. Le siguen con 40% la
energía cuya matriz proviene de fuentes no renovables (Diesel 2, gas natural, biogás, entre
otros). Y tan solo un 2.8% de este total proviene de fuentes renovables: energía eólica 2.2% y
0.6% de energía solar.

En las siguientes imágenes podemos apreciar cómo se encuentra distribuida el origen de la energía
en el Perú, ya por obvias razones vemos que la más usada es la energía proveniente de centrales
hidroeléctricas, siendo esta una de las fuentes renovables y que mejor cuidan el medio ambiente.

3. Identifica los
principales
instrumentos
eléctricos
utilizados en
las
instalaciones
eléctricas
industrial.

Los Instrumentos

de las variables más comunes, pueden representar el 90 o 95% de la instrumentación de

una planta, y son elementos tan simples como:
 Contactor:

 Un contactor es un elemento electromecánico que tiene la

capacidad de establecer o interrumpir la corriente eléctrica
de una carga, con la posibilidad de ser accionado a
distancia mediante la utilización de elementos de
comando, los cuales están compuesto por un circuito
bobina / electroimán por la cual circula una menor corriente
que la de carga en sí (incluso podría utilizarse baja tensión
para el comando).

La finalidad de un contactor es la de accionar cargas elevadas que pudieren producir

algún efecto perjudicial en la salud del operador. Sea el caso de una descarga atmosférica
entre contactos de un interruptor a cuchillas en el momento de accionar el arranque de un
motor que posea una carga de inercia acoplada, que pudiera producir quemadura.

 Medidores de Energía tanto en baja Tensión como media y alta tensión:

Es un dispositivo que mide el consumo de energía eléctrica de un circuito o un servicio

eléctrico, siendo éste su objetivo específico. Normalmente están calibrados en unidades
de facturación, siendo la más común el kilovatio-hora [kWh].

Medidor de Energía Electromecánico Medidor de Energía Electrónico

  Relé de protección de motores:

Son los aparatos más utilizados para proteger los motores

contra las sobrecargas débiles y prolongadas. Se pueden

utilizar en corriente alterna o continua. Este dispositivo de

protección garantiza:

 Optimizar la durabilidad de los motores,

impidiendo que funcionen en condiciones de
calentamiento anómalas.

 La continuidad de explotación de las

máquinas o las instalaciones evitando paradas imprevistas.

 Volver a arrancar después de un disparo con la mayor rapidez y las mejores

condiciones de seguridad posibles para los equipos y las personas.

4. ¿A que llamamos contratación de medidores de uso industrial?

Se puede decir que es un contrato consensual, en el cual una empresa presta el servicio de
energía eléctrica a un usuario a cambio de un precio.

Para el otorgamiento de un suministro eléctrico el solicitante (futuro cliente del servicio de

electricidad), éste debe abonar el presupuesto de conexión, que comprende:

• Cable de acometida
• Caja de Medición y Protección
• Medidor
• Sistema de Protección y Seccionamiento Pero debe pagar mensualmente el costo de
mantenimiento y reposición

¿Cuáles son los requisitos para la instalación de un nuevo suministro?

1. Toda gestión deberá ser efectuada en la oficina comercial por el propietario del predio
o tercera persona debidamente autorizada por este, mediante carta poder y firma
legalizada.
 2. La ubicación de la caja portamedidor deberá estar situada en un lugar de libre y
permanente acceso al personal de la empresa, es decir, en el límite de la vía pública,
al borde de la vereda municipal, sin elementos que obstaculicen su intervención.

3. Para inmediata ubicación del predio, agradeceremos tener rotulada la dirección en la

fachada del domicilio, así como tener listas las instalaciones internas a cargo del
usuario.

4. Encontrarse al día en sus pagos por consumo de energía eléctrica, en caso cuente
con suministro existente.

Cumplidos estos requisitos generales, se debe presentar lo siguiente:

1. Formato de Solicitud indicando los datos solicitados, como su potencia y tipo de

conexión (monofásico o trifásico).

2. Original y fotocopia simple del documento que acredite la propiedad del predio (titulo
de propiedad, minuta del contrato de compra venta, constancia de adjudicación o de
posesión del lote, documento que acredite subdivisión).

3. Original y fotocopia simple del DNI, LE, CE o CI si es persona natural, y original y

fotocopia de la constitución de la empresa, RUC y DNI del representante legal en
caso de tratarse de una persona jurídica.

4. Croquis de ubicación del predio, indicando el suministro existente más cercano al

predio. Para el caso de traslados, el croquis deberá tener la ubicación actual y nueva
del suministro.

Para clientes con potencia solicitada mayor a 10 kW, adicionalmente:

1. Adjuntar cuadro de cargas firmado por un Ingeniero Electricista o Mecánico-Electricista

Colegiado general interno hasta la caja de la conexión (cajuela o nicho), considerando
una reserva de 1 m.

Para clientes con potencia solicitada mayor a 20 kW y/o edificios multifamiliares (asociaciones,
habilitaciones nuevas, edificios, mercados), adicionalmente:

1. Adjuntar plano de instalaciones eléctricas firmado por un Ingeniero Electricista o

Mecánico-Electricista Colegiado.

6.Mencione las reglas de seguridad eléctrica en mediciones industriales

A continuación, las normas de seguridad principales:

  Equipo de seguridad: Cuando se realiza una práctica o un trabajo es
fundamental portar correctamente el equipo de seguridad básico, el cual casi
siempre está conformado por gafas protectoras, guantes (en caso de manejar
altos voltajes), zapatos con punta de acero o con suela antiderrapante de tipo
industria l (para evitar accidentes). Estas normas son proporcionadas por el
laboratorio o la institución donde se esté realizando la práctica o el trabajo.
 Utilización de equipos apropiados: Cuando se habla de la electrónica se
pueden correr muchos riesgos si utilizamos una herramienta incorrecta para un
trabajo determinado o insulso si utilizamos un cable de un calibre equivocado,
esto puede generar que el alambre dentro del forro del cable se caliente al punto
que pueda lastimar a alguien o provocar un incendio. Es necesario entender que
existe un equipo para cada trabajo y que cuando se trabaja es mejor darse el
tiempo necesario para comprobar que todo este correcto.
 Evitar distracciones: según algunas estadísticas 3 de cada 10 accidentes en el
trabajo son provocados por descuidos al no centrarse en el trabajo que se está
realizando, por lo general las distracciones son más comunes al hablar por un
celular con otra persona de un tema que no se refiera a nada del trabajo que se
está realizando.

7. ¿A que llamamos Contrastación de instrumentos de medidas

eléctricas?
Se le contrastar contrastar a la comparación de un instrumento de medida desconocido con
uno perfectamente calibrado para conocer los errores de este.

Se debe contrastar periódicamente todos los instrumentos de medida para saber el

error con que se mide y si es posible corregirlo.
Existen 2 formas de contrastación:
Contrastación Directa: es cuando se contrastan instrumentos del mismo tipo, por
ejemplo, voltímetros o amperímetros.
Contrastación Indirecta: cuando se contrastan un tipo de aparatos en función de
otros, por ejemplo, contrastar vatímetros contra amperímetros y voltímetros.

8. ¿Cuáles son los efectos que producen en la red eléctrica el uso

de artefactos electrónicos y digitales?
Hoy en día es inconcebible el mundo sin la electrónica de potencia. Fuentes de alimentación, Sistemas
de Alimentación Ininterrumpida (SAI), variadores de velocidad de motores, reactancias de arranque de
alumbrado fluorescente, convertidores de potencia,etc.
campan a sus anchas por nuestras viviendas y empresas.  Su utilidad y la comodidad que nos han
supuesto son innegables. No obstante, nos han acarreado un grave problema para la distribución y
consumo de electricidad: los armónicos de corriente eléctrica.

Podemos aproximar el concepto de distorsión armónica a una “malformación” de la corriente eléctrica

que llega a nuestros hogares y empresas. Esta “malformación” está originada por los equipos
electrónicos que consumen energía eléctrica de una forma “no lineal”, es decir, de una forma no
continua en el tiempo. Esta forma de consumir electricidad, provoca que la forma de onda senoidal de
la corriente eléctrica se distorsione. Esta distorsión se puede descomponer en diferentes componentes,
conocidas como armónicos. La mayor o menor presencia de armónicos se mide con una magnitud
conocida como Tasa de Distorsión Armónica (THD).

La presencia de armónicos en una instalación, o red de distribución eléctrica puede acarrear

innumerables problemas, tales como:

- Sobrecalentamientos en los conductores especialmente en el neutro de las

instalaciones, debido al efecto pelicular.
- Disparos intempestivos de Interruptores Automáticos y Diferenciales.
- Disminución del factor de potencia de una instalación y envejecimiento e incluso
destrucción de las baterías de condensadores utilizadas para su corrección debido a
fenómenos de resonancia y amplificación.
- Vibraciones en cuadros eléctricos y acoplamientos en redes de telefonía y de datos.
- Deterioro de la forma de onda de la tensión, y consiguiente malfuncionamiento de los
aparatos eléctricos.
- Calentamientos, degradaciones en los aislamientos, embalamientos y frenados en
motores asíncronos.
- Degradaciones del aislamiento de los transformadores, pérdida de capacidad de
suministro de potencia en los mismos.

9. ¿Cómo funciona un Analizador de Redes?

El analizador de redes es una herramienta básica para un auditor o técnico eléctrico que
desee ejecutar un plan de medidas para un estudio energético completo de una instalación o
proceso.
El equipo analizador de redes eléctricas esta diseñado para ser colocado en cualquier tipo
de instalación, existiendo por ejemplo un analizador de redes para cuadro eléctrico.

Tiene una memoria interna en la que se archivan los parámetros de medición. Un analizador

de redes puede disponer de distintos softwares, con diferentes aplicaciones para cada tipo
de análisis.
En el mercado existe una amplia variedad de analizadores. Son capaces de exportar o
mostrar los parámetros eléctricos, y lo hacen de forma directa o indirecta a través de un
display. También transfieren por comunicación todas las magnitudes eléctricas medidas
y/o calculadas.

Algunos analizadores de redes pueden ser expandibles o modulares, también pueden

disponer de funciones adicionales asociables a un parámetro eléctrico medido o calculado.

Un analizador de redes eléctricas, también denominados registradores de red, en una

herramienta indispensable como soporte los siguientes análisis:

 Estudios de carga – permite verificar la capacidad de la red eléctrico antes de

agregar nuevas cargas, o bien, para ajustar la potencia de su suministro. Posibilita
también conocer el factor de utilización de un equipo o subsistema.

 Evaluaciones de energía – posibilita conocer el consumo de energía antes y después

de realizar mejoras en su instalación, para medir y verificar el ahorro de energía
obtenido.

 Mediciones de armónicas – permite descubrir problemas con las armónicas que

pueden causar daños o perturbar a equipos críticos.

 Captura de sucesos de voltaje – monitorice la existencia de huecos de voltaje y

sobretensiones que causan restablecimientos espurios o activación inexplicada de
disyuntores.

En conclusión, los analizadores de redes ayudan a conservar las instalaciones mediante sus
lecturas y control de los parámetros.

10. ¿Qué significa medidor de energía monofásico si es de 3 hilos

o de 2 hilos?

Alimentación monofásica de tres hilos: Cuando tenemos una alimentación monofásica de

tres hilos (dos líneas vivas y un neutro) para contar con 240 V en las instalaciones eléctricas
residenciales, se acostumbra hacer una conexión en el interruptor principal de la siguiente
manera:
 Forma incorrecta. El neutro se interrumpe al activarse las protecciones.

Linea 1 (L1) a fusible o interruptor, línea 2 (L2) a fusible o interruptor y neutro (N) a fusible o
interruptor; en base a lo anterior si se presenta un incremento de corriente eléctrica ya sea de
caracter transitorio (de muy corta duración) o permante en el neutro, podría actuar la
protección quedando el neutro de la vivienda aislado del neutro de la instalación.
Si algún punto del circuito se encuentra puesto a tierra y nos quedamos sin la conexión
del neutro, pudiera ser que nuestra instalación funcionara pero el voltaje en la instalación se
vería afectado y dependería de la eficiencia de esa conexión a tierra, ya que pudiera no ser
muy buena y bajar el voltaje en la instalación. Y esto también podría afectar algunos de los
aparatos que estén conectados.
Es por esto que cuando tengamos una alimentación de dos o tres líneas vivas, no debemos
colocar un fusible o interruptor automático al neutro; lo mejor es que el cable neutro "pase de
largo" en el interior del gabinete del interruptor principal.

Forma correcta. El neutro "pasa de largo" en el interior del gabinete y no se interrumpe.

Cabe señalar que esto coincide con la especificación técnica de C.F.E. para alimentaciones
de 2, 3 y 4 hilos, que de forma textual dice: "El conductor del neutro debe conectarse directo a
la carga sin pasar por algún medio de protección (fusible o termomagnético)".

11. Indicar las operaciones del Analizador de Redes FLUKE 43B.

El Fluke 43B tiene las funciones de un analizador de calidad de la energía eléctrica, de un

multímetro y de un osciloscopio de dos canales con la posibilidad de almacenar datos. El
analizador de calidad de la energía eléctrica Fluke 43B mide la tensión, resistencia,
continuidad, capacidad y comprueba diodos, fija los saltos de la tensión, etc. El software
FlukeView® permite grabar los parámetros armónicos de tensión, corriente y potencia hasta el
orden 51º.

PARTICULARIDADES:

 Calcula la potencia trifásica en cargas equilibradas a partir de una medición

monofásica
 Las funciones de supervisión ayudan a realizar seguimientos de problemas
intermitentes y del rendimiento del sistema eléctrico

 Registra dos parámetros seleccionables durante un período de hasta 16 días

 20 memorias de mediciones para guardar y recuperar pantallas y datos con lecturas

del cursor

 Proporciona un perfil completo de los armónicos hasta el 51º

 Medición continua de tensión y corriente ciclo a ciclo durante un máximo de 16 días

Los gráficos mostrados en la pantalla indican cómo configurar las mediciones de potencia
trifásica

 Captación de transitorios de tensión y distorsiones de

formas de onda

 Captación y registro de hasta 40 transitorios

 Relación de la causa de los transitorios con las

indicaciones de fecha y hora Potencia activa (W), coeficiente de
potencia, coeficiente de las potencias reactivas (cos), potencia
completa (BA) y potencia reactiva (BAP) Formas de onda de
tensión y corriente

 RMS real para tensión y corriente

 Frecuencia

 Batería de NIMH que aumenta el tiempo de funcionamiento a 6,5 horas

 Paquete completo con sondas de tensión y pinza amperimétrica de 400 A, software

FlukeView y cable de comunicación aislado ópticamente.

VI. OBSERVACIONES, CONCLUSIONES Y RECOMENDACIONES

 OBSERVACIONES:
- En el desarrollo de la práctica, cuando se usó el amperímetro se pude decir
con certeza de que a mayor número de espiras mayor es el campo
magnético.
 CONCLUCIONES:
- Podemos concluir que es muy importante el conocimiento sobre los
instrumentos de medidas eléctricas puesto que nos conducirán a un mejor
desempeño profesional.
- Podemos concluir también que la capacidad de medición de la pinza
Amperimetrica, se basa en la acción de transformador y que demás, es de
mucha ayuda cuando se quiere medir la corriente pues la función que
cumplen las tenazas de la pinza es que encierran un conductor y el otro
 conductor en cualquier punto de un sistema eléctrico para asi medir la
corriente en dicho circuito sin desconectarlo

 RECOMENDACIONES:
- Que al momento de adquirir un instrumento de medición eléctrica
cuente con un manual de instrucciones y un certificado de garantía.
- saber que se va a medir y cuanto es la capacidad de medición del
instrumento, ya sea un multímetro, amperímetro, voltímetro, etc.;
porque si no se tiene en cuenta esto podría dañar seriamente al
instrumento.

VII. LINKOGRAFIA:
https://es.wikipedia.org/wiki/Pinza_amperim%C3%A9trica

https://www.risoul.com.mx/blog/caracteristicas-basicas-de-una-pinza-amperimetrica

https://www.certicalia.com/blog/pinza-amperimetrica-funcionamiento

https://leanmanufacturing10.com/centrales-electricas-como-funcionan-y-tipos-de-centrales-
electricas
http://www1.frm.utn.edu.ar/medidase1/practicos/contrastacion_de_intrumentos.pdf

https://www.monografias.com/trabajos82/analizador-redes/analizador-redes2.shtml

https://instalacioneselctricasresidenciales.blogspot.com/2015/10/alimentacion-monofasica-de-
tres-hilos.html
https://www.certicalia.com/blog/que-es-analizador-redes-electricas

https://ingenieriaelectronica.org/normas-de-seguridad-en-mediciones-electricas/

https://app.maeswell.com/2017/06/analizador-de-redes-
electricas/#Para_que_sirve_un_analizador_de_redes

https://gesternova.com/los-armonicos-causas-consecuencias-y-soluciones/

http://www.osinergmin.gob.pe/seccion/centro_documental/Institucional/Estudios_Economicos/
Libros/Osinergmin-Industria-Electricidad-Peru-25anios.pdf

http://www.minem.gob.pe/giee/pdf/GUIA_SECUNDARIA_CAP3.pdf

https://www.pce-iberica.es/instrumentos-de-medida/medidores/analizadores-redes-
electricas.htm
https://www.certicalia.com/blog/que-es-analizador-redes-electricas#funcionamiento-del-
analizador-de-redes-electricas
