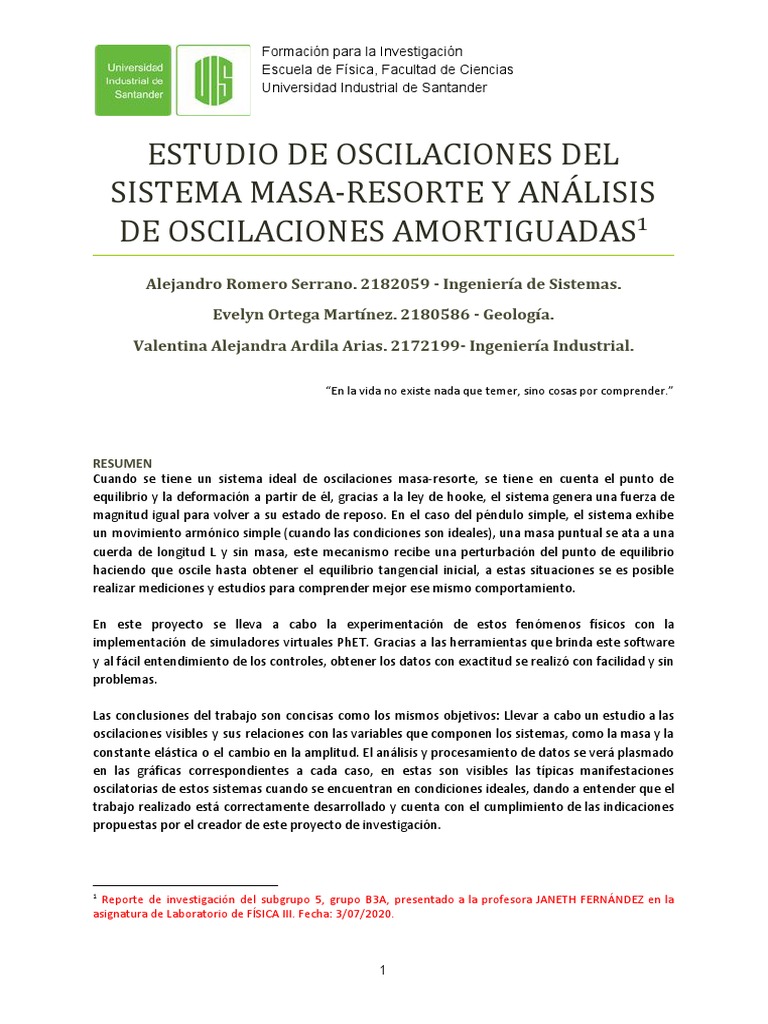

ESTUDIO DE OSCILACIONES DEL

SISTEMA MASA-RESORTE Y ANÁLISIS
DE OSCILACIONES AMORTIGUADAS1
Alejandro Romero Serrano. 2182059 - Ingeniería de Sistemas.
Evelyn Ortega Martínez. 2180586 - Geología.
Valentina Alejandra Ardila Arias. 2172199- Ingeniería Industrial.

“En la vida no existe nada que temer, sino cosas por comprender.”

RESUMEN
Cuando se tiene un sistema ideal de oscilaciones masa-resorte, se tiene en cuenta el punto de
equilibrio y la deformación a partir de él, gracias a la ley de hooke, el sistema genera una fuerza de
magnitud igual para volver a su estado de reposo. En el caso del péndulo simple, el sistema exhibe
un movimiento armónico simple (cuando las condiciones son ideales), una masa puntual se ata a una
cuerda de longitud L y sin masa, este mecanismo recibe una perturbación del punto de equilibrio
haciendo que oscile hasta obtener el equilibrio tangencial inicial, a estas situaciones se es posible
realizar mediciones y estudios para comprender mejor ese mismo comportamiento.

En este proyecto se lleva a cabo la experimentación de estos fenómenos físicos con la

implementación de simuladores virtuales PhET. Gracias a las herramientas que brinda este software
y al fácil entendimiento de los controles, obtener los datos con exactitud se realizó con facilidad y sin
problemas.

Las conclusiones del trabajo son concisas como los mismos objetivos: Llevar a cabo un estudio a las
oscilaciones visibles y sus relaciones con las variables que componen los sistemas, como la masa y la
constante elástica o el cambio en la amplitud. El análisis y procesamiento de datos se verá plasmado
en las gráficas correspondientes a cada caso, en estas son visibles las típicas manifestaciones
oscilatorias de estos sistemas cuando se encuentran en condiciones ideales, dando a entender que el
trabajo realizado está correctamente desarrollado y cuenta con el cumplimiento de las indicaciones
propuestas por el creador de este proyecto de investigación.

1
​Reporte de investigación del subgrupo 5, grupo B3A, presentado a la profesora JANETH FERNÁNDEZ en la
asignatura de Laboratorio de FÍSICA III. Fecha: 3/07/2020.

1
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander

INTRODUCCIÓN

La importancia que tienen las oscilaciones tanto en la física como en la vida cotidiana es
básicamente la comprensión de distintos fenómenos naturales y científicos que tienen lugar o
presenciamos día a día, los cuales impactan nuestras vidas, Tanto que al observar la naturaleza nos
damos cuenta de que muchos procesos físicos son repetitivos, sucediéndose los hechos cíclicamente
tras un intervalo de tiempo fijo. El caso más sencillo del movimiento oscilatorio es el movimiento
armónico simple ya que cualquier clase de movimiento periódico puede considerarse como la
superposición de movimientos armónicos simples, por ejemplo, desde el punto de vista histórico,
podemos señalar la importancia de las oscilaciones de un péndulo como instrumento de medida del
tiempo.

Es importante comprender que todos los cuerpos están sujetos a oscilar en algún momento, sin
embargo hay sistemas físicos que son la clave para entender las oscilaciones de cuerpos o sistemas
más complejos, por tal motivo al estudiar el oscilador masa resorte y el péndulo simple se puede
llegar a comprender.

METODOLOGÍA

La realización de este experimento consta de tres fases y dos tipos de simuladores:

La ​primera fase ​consiste en utilizar el simulador PhET Masas y Resortes: Dentro del cual se
obtendrán los datos necesarios para establecer una relación entre el período del movimiento y la
masa acoplada a un resorte.

Para la ​segunda fase se hará uso del simulador PhET Lab de Péndulo; para medir las amplitudes de
un péndulo simple con amortiguamiento.

La ​tercera fase ​consistirá en la elaboración de la tabla 1 (los tiempos de oscilación y parámetros del
oscilador masa-resorte) y de la tabla 2 (amplitudes, tiempos de oscilación y parámetros del péndulo
simple). Se procederá a analizar y graficar los datos en Excel para visualizar los resultados.

TRATAMIENTO DE DATOS

Tabla.1. Masa-resorte.
M [kg] Y [m] T [s]
0,100 0,12 3,30
0,120 0,14 3,63
0,140 0,16 3,90
0,160 0,18 4,17
0,180 0,21 4,43

2
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander

0,200 0,23 4,7

0,220 0,25 4,9
0,240 0,27 5,14
0,260 0,29 5,35
0,280 0,31 5,55
0,300 0,34 5,75

Siendo ,y se consiguen los valores correspondientes convertidos al

sistema internacional (S.I),

En la tabla 1 se observa una relación del peso (W) con el estiramiento del resorte.

Tabla.2. Péndulo.

3
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander

m=0,8 kg L= 1m
#n ϴ [°] t [s]
1 60 0
2 -51 1,01
3 45 2,04
4 -41 3,12
5 36 4,11
6 -34 5,19
7 31 6,21
8 -29 7,22
9 26 8,26
10 -24 9,31
11 22 10,27
12 -21 11,29
13 19 12,26
14 -18 13,31
15 17 14,36
16 -16 15,37
17 15 16,4
18 -14 17,34
19 13 18,36
20 -12 19,31
21 11 20,42
22 -11 21,36
23 10 22,43
24 -10 23,4
25 10 24,44
26 -9 25,36
27 9 26,46
28 -8 27,43
29 8 28,51
30 -7 29,34
31 7 30,41

4
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander

32 -6 31,42
33 6 32,4
34 -6 33,39
35 5 34,41

Representación posicional amplitud - tiempo

Con la relación

donde es el periodo, el número de nodo (o posición de amplitud), se puede hacer el despeje

correspondiente para hallar el tiempo y permitir una representación gráfica de la función de la
siguiente manera:

5
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander

Tabla.3. Péndulo 2.

m=1,5 Kg L=1m
#n ϴ [°] T [s]
1 60 0
2 -54 1,08
3 49 2,14
4 -45 3,17
5 41 4,24
6 -38 5,28
7 35 6,3
8 -33 7,31
9 30 8,38
10 -29 9,34
11 27 10,39
12 -25 11,35
13 24 12,39
14 -23 13,4
15 21 14,37
16 -20 15,39
17 19 16,39
18 -18 17,45
19 18 18,45
20 -17 19,48
21 16 20,44
22 -15 21,41
23 15 22,5
24 -14 23,45
25 13 24,49
26 -13 25,51
27 12 26,45
28 -12 27,49
29 11 28,44

6
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander

30 -11 29,48
31 10 30,5
32 -10 31,47
33 10 32,56
34 -9 33,48
35 9 34,51

Representación posicional amplitud - tiempo

Con la relación

donde es el periodo, el número de nodo (o posición de amplitud), se puede hacer el despeje

correspondiente para hallar el tiempo y permitir una representación gráfica de la función de la
siguiente manera

7
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander

ANÁLISIS DE RESULTADOS

Tras la realización del tratamiento de datos fue posible observar las relaciones entre los datos
obtenidos durante el trabajo de laboratorio.

En la primera tabla obtuvimos los datos a partir de un simulador masa-resorte donde se puede
apreciar que el estiramiento del resorte es directamente proporcional a la masa acoplada al mismo,
ya que esta ocasiona un aumento en el peso que lo deforma. De igual manera, esto también provoca
un incremento en el periodo de la oscilación, como se puede evidenciar en la tabla 1.

A partir de la segunda tabla basada en los resultados de un péndulo que sostiene una masa de 0,8 kg
y dejándose caer desde un ángulo de 60 grados se puede observar en la gráfica que la amplitud del
movimiento del péndulo, representada por la posición que este alcanza, decrece a medida que pasa
el tiempo, debido a que la fricción contribuye a que el sistema recupere el estado de equilibrio. A su
vez, se obtiene que el periodo de la oscilación es cada vez más pequeño, y su representación gráfica
permite relacionar el movimiento del péndulo con el comportamiento de una onda.

Por último Observando la tercera tabla basada en el mismo péndulo pero alterando el valor de la
masa, siendo esta 1,5 kg.En este caso el fenómeno se desarrolla de la misma forma que el anterior,
pero utilizando una masa mayor. De esta forma el impulso en el movimiento aumentará, por lo que
la amplitud tomará valores más elevados, y eventualmente el péndulo tardará más tiempo en
detenerse. El periodo se comporta de la misma forma.

CONCLUSIONES

Mediante el desarrollo del experimento es importante el análisis de ciertas cuestiones físicas en los
sistemas masa-resorte, y en las oscilaciones del péndulo simple, como lo es por ejemplo, la variación
de la amplitud en aquellas ondas amortiguadas. Es aquel que recibe una fuerza restauradora, y es en
es estos casos que esta fuerza modera o produce una variación en el movimiento producido, el cual
particularmente cambia, por la existencia de una constante de amortiguamiento.

8
 Formación para la Investigación
Escuela de Física, Facultad de Ciencias
Universidad Industrial de Santander

Sin embargo, el periodo no varía en estas oscilaciones, únicamente al ser un movimiento

subamortiguado, tenderá a ir al punto de equilibrio oscilando y variando la amplitud general, sin
afectar los espacios temporales.

REFERENCIAS

● PhET. INTERACTIVE SIMULATIONS. Masa resorte. R/.

https://phet.colorado.edu/sims/html/masses-and-springsbasics/latest/masses-and-springs-
basics_es.html

● PhET. INTERACTIVE SIMULATIONS. Lab de péndulo. R/.

https://phet.colorado.edu/sims/html/pendulumlab/latest/pendulum-lab_es.html

● http://laplace.us.es/wiki/index.php/Oscilaciones_amortiguadas_(GIE)
