Informática Aplicada al Medio
Ambiente

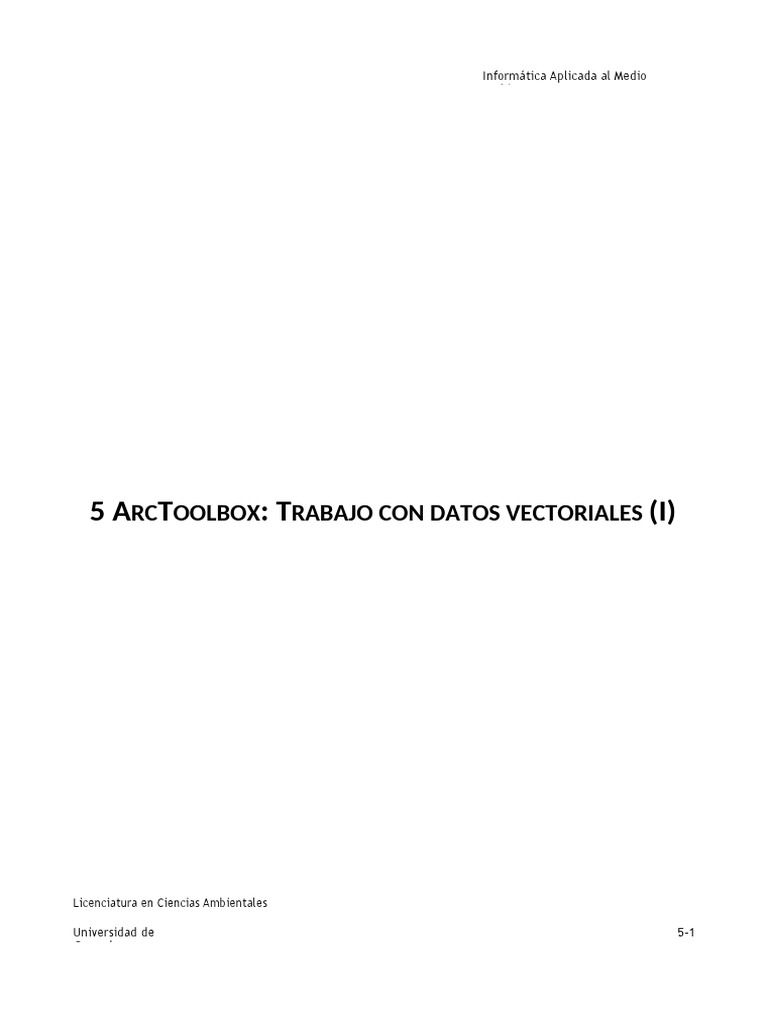

5 ARCTOOLBOX: TRABAJO CON DATOS VECTORIALES (I)
Licenciatura en Ciencias Ambientales
Universidad de 5‐1
Granada
5.1 INTRODUCCIÓN
En la gran familia de ArcGIS, ArcToolbox es la aplicación encargada de procesar los datos espaciales. ArcToolbox
está formado por un extenso conjunto de herramientas de proceso de datos espaciales destinadas a:
Gestión de datos
Conversión entre distintos tipos de datos
Análisis vectorial
Análisis estadístico
...
A este numeroso conjunto de herramientas se le pueden añadir todas aquellas incluidas en las extensiones
opcionales.
Aunque de momento solo nos centraremos en un reducido subconjunto de herramientas destinadas al
tratamiento de datos vectoriales, los aspectos generales de su empleo son idénticos a los del resto de
herramientas. Es imposible repasar el funcionamiento de todas las herramientas pero si se usa la ayuda
podemos conocer el objetivo de todas.
Para empezar, desde ArcMap podemos acceder a ArcToolbox mediante el botón localizado en la barra
de botones estándar. El panel de ArcToolbox inicialmente aparece adosado pero, igual que se hizo con la
tabla de contenidos, podemos cambiar su ubicación y dejarlo flotante.
Todas las herramientas presentes en ArcToolbox están agrupadas por categorías en una organización jerárquica.
La gran cantidad de herramientas y de categorías hace que en muchas ocasiones la localización de una
herramienta concreta sea “frustrante”. Para ayudar a localizar herramientas, en la parte inferior del panel de
ArcToolbox existe una pestaña Index con el listado ordenado alfabéticamente de todas las herramientas;
otra pestaña, Search, permite buscar herramientas aunque solo recordemos parte del nombre. En ambos casos,
una vez encontrada la herramienta podemos usar el botón Locate para descubrir dónde se encuentra en la
jerarquía de categorías.
Importante. Todas las herramientas disponen de una breve, aunque muy útil, ayuda general de su objetivo
y ayuda contextual de la finalidad de cada uno de los parámetros que se solicitan al usuario.
Cuando usamos una herramienta generamos nuevos datos. Por ejemplo cuando usamos la herramienta Clip
para encontrar los espacios naturales en Güejar‐Sierra obtenemos un nuevo conjunto de datos poligonales
que representan las zonas del municipio que se encuentran dentro de un espacio natural. Aunque ArcToolbox
pregunta dónde se guardarán los nuevos datos, por defecto intenta guardarlos en la misma ubicación donde se
encuentran los datos de entrada que se van a procesar.
Importante. No olvide indicar el nombre y la ubicación donde se guardarán los nuevos datos que se van a
generar. Use nombres descriptivos y no mezcle los nuevos datos que va a generar con los datos originales que
se le dieron para resolver el problema.
Sugerencia. Guarde las geodatabases originales con el atributo de “Sólo lectura” activado. Así cuando por
equivocación intente guardar nuevos datos en la geodatabase, ArcToolbox informará de un error de
escritura y abortará la operación. Puede cambiar el atributo de “Sólo lectura” mediante una pulsación con el
botón derecho del ratón en el fichero y accediendo a las propiedades del mismo.
5.2 CLIP Y ERASE
Las herramientas Clip y Erase, permiten “recortar” una capa usando como patrón de recorte una capa poligonal.
La diferencia entre ambas es que, al recortar, una se queda con lo que cae bajo el patrón y la otra se
queda con lo de fuera.
5.2.1 CLIP
Localización: Analysis Tools Extract
Objetivo: Recortar los datos de una capa usando una capa poligonal como patrón de recorte
para quedarse con aquellos datos cubiertos por el patrón.
Input Features: Capa que contiene los datos que se recortarán. Si hay elementos
seleccionados en la capa solo se recortarán dichos elementos. Si no hay nada seleccionado se
recorta la capa completa.
Clip Features: Capa poligonal que servirá de patrón de recorte. Las fronteras entre polígonos
no influyen en el recorte. De Input Features se conservan aquellos datos que se encuentren
solapados por algunos de los polígonos de Clip Features. Si hay elementos seleccionados en la
capa entonces solamente ellos se usarán como patrón de recorte.
Output Feature Class: Indica dónde y con qué nombre se guardará el resultado.
EJERCICIO
Usando la geodatabase Andalucí[Link] obtenga una capa que contenga los ríos de jerarquía inferior a 5 del
municipio de Granada.
5.2.2 ERASE
Localización: Analysis Tools Overlay
Objetivo: Recorta los datos de una capa usando una capa poligonal como patrón de recorte
para quedarse con los datos no cubiertos por el patrón.
Input Features: Capa que contiene los datos que se recortarán. Si hay elementos seleccionados
en la capa solo se recortarán dichos elementos. Si no hay nada seleccionado se recorta la capa
completa.
Erase Features: Capa poligonal que servirá de patrón de recorte. Las fronteras entre
polígonos no influyen en el recorte. De Input Features se conservan aquellos datos que no se
encuentren solapados por los polígonos de Erase Features. Si hay elementos seleccionados
en la capa entonces solamente ellos se usarán como patrón de recorte.
Output Feature Class: Indica dónde y con qué nombre se guardará el resultado.
EJERCICIO
Usando la geodatabase Andalucí[Link] obtenga una capa que contenga los ferrocarriles que no estén en la
provincia de Granada.
5.3 BUFFER
Un buffer es un área de influencia alrededor de una zona. La herramienta buffer permite obtener nuevas
capas poligonales que representan zonas de influencia alrededor de un elemento a una distancia inferior a una
especificada. Ejemplos de zonas de influencia son por ejemplo zonas de seguridad alrededor de centrales
eléctricas o posibles localizaciones de animales alrededor de puntos de avistamiento.
Localización: Analysis Tools Proximity
Objetivo: Crea una capa poligonal que cubre todos los puntos que se encuentren cerca de
algún elemento de la capa de entrada. Los elementos de la capa de entrada pueden ser de
cualquier tipo y la distancia que marca la proximidad puede ser fija o depender del
elemento del que se calcula.
Input Features: Capa que contiene los datos, puntos, líneas o polígonos, a los que se quiere
calcular un área de influencia. Si no hay nada seleccionado se calcula a todos los elementos
de la capa.
Output Feature Class: Indica dónde y con qué nombre se guardará el resultado.
Distance: Ancho del área de influencia alrededor de los elementos de entrada. Puede ser la
misma para todos (linear unit) o venir indicada en uno de los campos (field).
Linear unit: El área de influencia de todos los elementos se realiza según una distancia fija que se indica.
Field: El área de influencia de cada elemento se realiza según una distancia que está almacenada en uno
de los campos de la capa de entrada. Por ejemplo el autor de una capa con el trazado de la red eléctrica podría
incorporar un campo en el que indicase para cada tramo la distancia mínima a que debería ubicarse la
antena de telecomunicaciones más cercana.
Side Type: Si el buffer se aplica a un elemento lineal podemos indicar si el área de influencia se calcula a ambos
lados de la línea o a uno solo.
End Type: Si el buffer se aplica a un elemento lineal podemos indicar si queremos que se aplique el área de
influencia a los extremos (ROUND) o solo a los lados (FLAT).
Dissolve Type: Tras realizar la operación ¿cómo se debe actuar cuando hay polígonos que se superponen?
NONE: No se hace nada.
ALL: Se funden entre sí los polígonos superpuestos para obtener un único polígono que cubra toda la
zona.
LIST: Se funden entre sí los polígonos superpuestos que tengan el mismo valor en los campos que se
indican.
La operación Buffer es bastante costosa. Para cada elemento necesita crear un polígono que cubra su área
de influencia y posiblemente encontrar los solapamientos del mismo con otros polígonos para realizar su fusión.
Si se realiza la operación en una capa con muchos elementos hará falta un poco de paciencia.
Sugerencia. En muchas ocasiones se usará la herramienta Buffer junto con otras operaciones menos costosas.
Trate de reordenar convenientemente las operaciones para aliviar la carga de trabajo de Buffer.
EJERCICIO
Usando la geodatabase Andalucí[Link] obtenga un área de influencia de 10 kilómetros alrededor de la provincia
de Almería.
EJERCICIO
Usando la geodatabase Andalucí[Link] obtenga las zonas del municipio de Antequera que se encuentran:
A más de 4 kilómetros de cualquier carretera.
A más de 3 kilómetros del trazado de la red eléctrica.
Indique el valor exacto en hectáreas de la superficie del municipio que cumple con los requisitos.
A la izquierda se muestra una de las posibles respuestas erróneas. A la derecha la solución correcta
mostrando en verde la zona que cumple los requisitos (116,911344 hectáreas). Antes de preguntar piense
un poco por qué ha obtenido una respuesta equivocada.
EJERCICIO
Compruebe cuánto tarda en calcularse un Buffer de todos los elementos de la capa de hidrografía fundiendo
todos los polígonos y cuánto ocupa en disco.
5.4 DEBERÍA SABER…
Al finalizar este módulo debería saber…
…que si hay elementos seleccionados en una capa entonces las herramientas operarán sobre
dichos elementos seleccionados.
…qué diferencia existe entre las herramientas Clip y Erase y en qué momento hay que usar cada una
de ellas.
…calcular áreas de influencia mediante la herramienta Buffer fusionando los polígonos resultantes del
modo que resulte adecuado.
…combinar en el orden apropiado las operaciones Clip, Erase y Buffer para resolver problemas más
complejos.
…lo importante que es dar nombres significativos a las nuevas capas que va creando.
