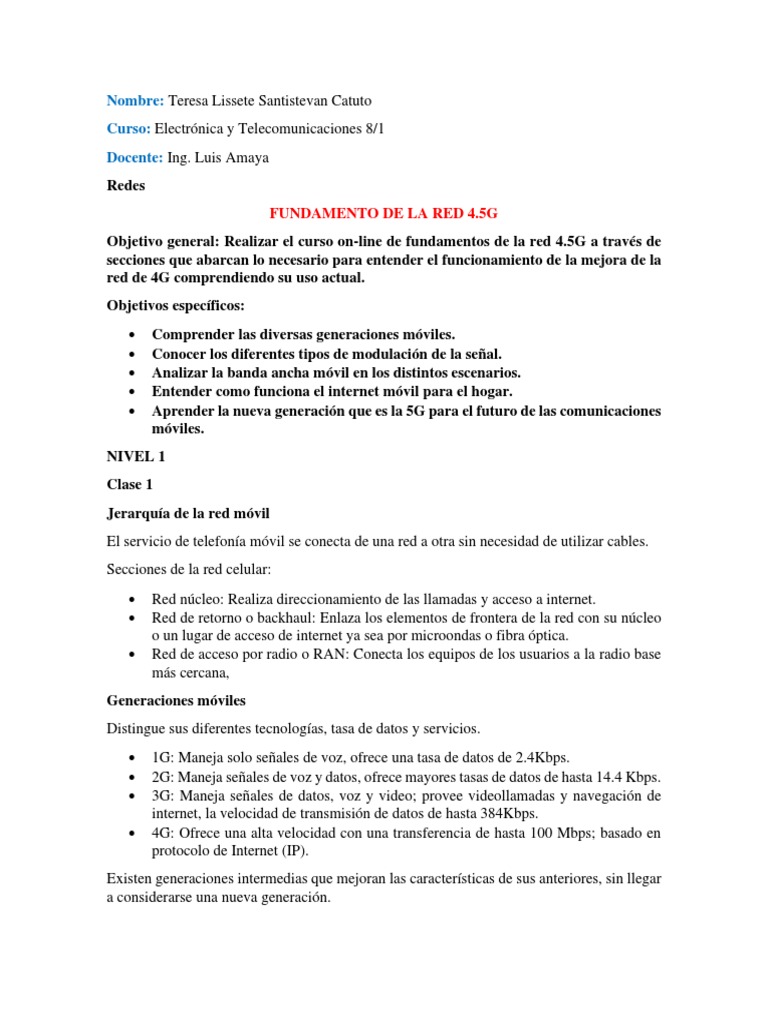

Nombre: Teresa Lissete Santistevan Catuto

Curso: Electrónica y Telecomunicaciones 8/1

Docente: Ing. Luis Amaya
Redes
FUNDAMENTO DE LA RED 4.5G
Objetivo general: Realizar el curso on-line de fundamentos de la red 4.5G a través de
secciones que abarcan lo necesario para entender el funcionamiento de la mejora de la
red de 4G comprendiendo su uso actual.
Objetivos específicos:
• Comprender las diversas generaciones móviles.
• Conocer los diferentes tipos de modulación de la señal.
• Analizar la banda ancha móvil en los distintos escenarios.
• Entender como funciona el internet móvil para el hogar.
• Aprender la nueva generación que es la 5G para el futuro de las comunicaciones
móviles.
NIVEL 1
Clase 1
Jerarquía de la red móvil
El servicio de telefonía móvil se conecta de una red a otra sin necesidad de utilizar cables.
Secciones de la red celular:
• Red núcleo: Realiza direccionamiento de las llamadas y acceso a internet.
• Red de retorno o backhaul: Enlaza los elementos de frontera de la red con su núcleo
o un lugar de acceso de internet ya sea por microondas o fibra óptica.
• Red de acceso por radio o RAN: Conecta los equipos de los usuarios a la radio base
más cercana,
Generaciones móviles
Distingue sus diferentes tecnologías, tasa de datos y servicios.
• 1G: Maneja solo señales de voz, ofrece una tasa de datos de 2.4Kbps.
• 2G: Maneja señales de voz y datos, ofrece mayores tasas de datos de hasta 14.4 Kbps.
• 3G: Maneja señales de datos, voz y video; provee videollamadas y navegación de
internet, la velocidad de transmisión de datos de hasta 384Kbps.
• 4G: Ofrece una alta velocidad con una transferencia de hasta 100 Mbps; basado en
protocolo de Internet (IP).
Existen generaciones intermedias que mejoran las características de sus anteriores, sin llegar
a considerarse una nueva generación.
Ecosistema del servicio celular
Se compone de software, compañías y procesos; lo principal en el ecosistema es el celular
móvil inteligente (Basado en el Software y Hardware), brindan llamadas, mensajes, acceso a
internet y localización.
Existen tres tipos de código:
• De licencia: Los venden las empresas manufactureras para crear una plataforma
común que desarrollen funciones y procedimientos del software telefónicos
• De propietarios: Son diseñados y desarrollados para el uso exclusivo de las empresas
manufacturadas.
• Abiertos: Son desarrollados por una colaboración abierta de varios participantes que
apoyan la innovación y se centran en el usuario.
Internet de las cosas
Sistema que interrelaciona máquina y personas para la transmisión de información en una
red.
Plataforma de conectividad
• Centro de datos: Almacenamiento y control de la red.
• Plataforma de conectividad de IoT: Esta debe administrar la conectividad e integrar
sistemas de soporte de operación y negocio ya sea su acceso de manera inalámbricos
(redes móviles) o alámbrico (redes de fibra óptica, par de cobre y coaxial).
Clase 2
Modulación de la señal
A partir de la red 2G móvil, se comenzó a usar sistemas digitales de comunicación.

Modulación de la señal
• ASK: Requiere un ancho de banda bajo.
 • FSK: Cambio de frecuencia con cada símbolo.
• PSK: Cambia la fase de la señal con cada símbolo.
• QAM: Cambia la fase y la amplitud con cada símbolo.
Bandas de operación
El espectro radioeléctrico abarca las frecuencias entre 3Hz hasta los 30Ghz.

Frecuencias que utiliza la telefonía El rango de frecuencias de 1710 Mhz a

celular: 2200Mhz se adaptan mejor a los
servicios de telefonía móvil.

Acceso a la radio base

Se necesitan tecnologías de acceso al medio para evitar interferencias, tal como la tecnología
dúplex.
Canal de comunicación Dúplex: Cuando viaja la información de la radio base al celular o
viceversa.
Existen dos tipos:
• Dúplex por división de tiempo: Asignan un lapso temporal a cada celular y utiliza
una sola frecuencia, requiere de una sincronización entre el Tx y Rx.
• Dúplex por división de frecuencia: Usa dos frecuencias por cada canal que transmite
al mismo tiempo, baja eficiencia en el uso del espectro.
Para responder a las solicitudes de los usuarios de manera simultánea se recurre a técnicas de
acceso múltiples.
Técnicas de acceso múltiples:
• Por división de frecuencia (FDMA): Cada dispositivo accede a la red en diferentes
frecuencias.
 • Por división de tiempo (TDMA): Se accede a la red en un tiempo específico para ser
imperceptible al usuario.
• Por división de código (CDMA): Cada dispositivo tiene un código para que acceda a
la red de manera simultánea en la red.
• Por múltiple división de frecuencia (OFDMA): Consiste en subportadoras con una
separación menor a FDMA que les corresponde a diferentes usuarios.
Reutilización de frecuencias: Se establece 7 bandas en un arreglo de distintos hexágonos que
representan el área de cobertura de la radio base, este se repite las veces necesarias para
abarcar el área de cobertura total con el que garantiza la mayor distancia de radios bases que
operan en la misma frecuencia.
Fenómenos de propagación
Existen distorsiones debido a los fenómenos de propagación
• Efectos: Cambios en la amplitud y frecuencia
• Tipos: Desvanecimiento rápido (distorsión), desvanecimiento lento (desplazamiento
de la señal).
Otros fenómenos de propagación:
• Reflexión: La onda de radio ingresan a otro medio y es repelida y absorbida.
• Difracción: Se propaga a través del obstáculo y a medida que avanza la onda,
disminuye su energía.
• Dispersión: La energía de la onda se dispersa en varias direcciones.
Múltiples entradas y salidas
Se usan múltiples antenas para enviar y recibir múltiples señales en paralelo y que pasen por
un algoritmo para que procese la información y se produzca una sola señal enviada.
Tipos de MIMO:
• Espacio – tiempo: Codifica y transmite la misma información en diferentes antenas,
lo que incrementa la potencia de la señal y recepción de ésta.
• Multiplexación espacial: Envía de forma paralela los flujos de información al usuario
lo que puede duplicar la capacidad y alcance de señal
• Enlace de subida colaborativo: Impacta en los amplificadores de potencia de los
dispositivos, ya que dos de estos se pueden ayudar a transmitir en el mismo canal por
lo que su duplica la capacidad del enlace.
Desventaja de MIMO: Le afecta la movilidad de los equipos móviles, por lo que requiere un
mayor procesamiento de la señal.
Nivel de conectividad
Parámetros:
• Latencia: Tiempo de retraso de la comunicación entre el celular y su punto final.
• Capacidad de la estación base: Número de llamadas o tráfico de datos que una
estación base puede manejar de una vez.
 • Cobertura: Área geográfica donde la estación puede comunicar a los dispositivos
móviles.
Lección 1-N1
Lección N1- 2
Nivel 2
Clase 1
Arquitectura de LTE-A
Opera en frecuencia de los 450Mhz hasta 2600Mhz y tiene un ancho de banda de 20Mhz.
Utiliza la tecnología OFDMA para compartir el ancho de banda entre varios usuarios de una
celda, soporta tres tipos de antena:
• MIMO: Incrementa la capacidad, sin perder ancho de banda.
• SDMA: Usa la multiplexación espacial la cual evita gastar potencia en la transmisión
donde los equipos de los usuarios no son alcanzados.
• BEAMFORMING: Preserva la energía de la señal.

Escenarios del servicio de paquetes

Diferentes equipos de estructura LTE interactúan de forma que se establezca el trabajo entre
ellos.
Servicio de voz sobre LTE
La IP permite transmitir la voz en paquete como en el contenido multimedia.
Proceso VoLTE:
• Se establece una potadora.
• Conexión de la llamada.
• Se establece portadora de voz.
• Se transmite los flujos de voz.
• Se asignan las reglas de calidad de servicio.
VoLTE manejan voz por circuitos conmutado, se presentan las diferentes funcionalidades:
• Selección de la tecnología y el proveedor de manera adecuada.
• Garantiza los niveles de calidad de servicios y cobranza.
• Evaluación y análisis de datos recabados.
• Optimiza los servicios con base en los resultados de análisis de datos en la etapa de
prelanzamiento.
LTE sobre frecuencias de uso libre
Opera en bandas de uso libre (como la 2.4 y la 5Ghz).
Tiene dos escenarios:
• En una misma ubicación: Presenta un bajo costo extra de los nuevos elementos de
red.
• En diferente ubicación: Cuando la velocidad de la red de transporte es alta entre
ambas celdas.
Mecanismo de agregación de portadora: Sirve para integrar portadoras licenciadas y libres.
Tipos de celdas (Radio base)
• Cobertura.
• Capacidad
• Potencia de transmisión
Existen:
• Macrocelda: Cobertura de radio en un área extensa de entre 8 a 30 Km.
• Microcelda: Cobertura entre 0.2 a 2 Km.
• Picocelda: Cobertura entre 100 a 200 m.
• Femtocelda: Cobertura radial entre 10 a 100m.
Tipos de accesos:
• Abierto: Todos los usuarios pueden conectarse.
• Cerrado: Solo usuarios incluidos (GSC).
• Híbrido: Combinación entre el acceso abierto y cerrado.
Lección N2-1
Clase 2
LTE para el internet de las cosas
Son para dispositivos de IoT que requieren de una baja tasa de transferencia de datos de
manera intermitente y a larga distancia, como los sensores de un hogar.
Estándares:
• Cat -0
• Cat – M1/ Cat M/ LTE-M
• NB – IoT / Cat – M2
Red 4.5G:
a) Ofrecer una tasa de datos mayor a 1Gb por segundo.
b) Soportar hasta 100 mil conexiones en una celda.
c) Demora menos en la transmisión de servicios en ambos extremos.
Estándar LTE-M
Ofrece 1Mbps y un ancho de banda de 1.4Mhz a una distancia de 11 Km aproximadamente.
Características:
• Modo de ahorro de potencia o PSM.
• Recepción discontinua y extendida o eDRX.
• Modos de extensión de cobertura.
Estándar NB – IoT
➢ 128Kbps.
➢ Ancho de banda de 200Khz
Características de comunicación:
• PSM
• eDRX
• Control de tasa
• Gateway
• Clase de potencia
• Modo de despliegue
Características de los Handsets:
Las tasas de datos máximas usan un canal común con un ancho de banda de 20Mhz. Las
categorías superiores a las 6 incluyen tasa de datos que combinan múltiples canales, usando
agregación de portadoras.
Lección N2-2
Nivel 3
Internet móvil para el hogar
• Brinda el acceso fijo a internet.
• Su latencia es comparable al servicio de internet por fibra óptica o cable coaxial.
Pasos de instalación: Ventajas:
1. Instalar una antena en el exterior. • Brinda mayor cobertura.
2. Conectar la antena al enrutador. • Facilidad de instalación.
3. Insertar una tarjeta SIM en el • Menor costo.
enrutador.
Handoff
Los dispositivos cambian de celdas sin perder la conectividad. Tiene tres tipos de Handoff
en LTE:
• Intra – Handover: Cambio de una fuente celda a otra de destino (Pertenecen a la
misma Red).
• Inter – Handover: Cambio a otro nodo.
• Inter – Rat: Diferentes handover entre tecnologías.
Seguridad
Se debe tener seguridad para que los dispositivos no sean manipulados en la transferencia de
datos en los enlaces.
Características:
• Estrato sin acceso o NAS.
• Estrato con acceso o AS.
• Cifrado del plano de usuario.
Convivencia con otras redes
La tecnología 4G o LTE puede trabajar en conjunto con la red 3G y 2G.

IoT en la red 2G
El internet de las cosas se puede usar con la tecnología 2G por:
• Alto capacidad
• Largo alcance
• Bajo consumo de energía
• Baja complejidad
Ofrece:
• Tasa de datos entre 350 bits por segundo a 70 Kbps
• Rango de cobertura hasta 15 Km
• Capacidad de dispositivos de hasta 50000 por celda
Requisitos:
• Espectro de la tecnología GSM
• Software de actualización
Lección N3
Nivel 4
Tecnología para la 5G
Las principales tecnologías en el desarrollo de la red móvil de quinta generación comprenden:
• Marco flexible común: Permite mejorar la multiplexación de los servicios de 5G,
generando una menor latencia y un mayor nivel de escalabilidad.
• Banda ancha móvil mejorada: Adopta las tecnologías LTE con capacidad Gigabit,
MIMO masivo.
• Control de misión crítica: Alta confiabilidad, disponibilidad seguridad, como
aplicaciones de manejo autónomo e internet táctil.
• Comunicación tipo máquina masivo o mMTC: Ofrece un bajo costo y consumo de
energía en los dispositivos que requieren pequeñas cantidades de datos para transmitir
en una escala masiva, como ciudades inteligentes.
• Acceso múltiple por código disperso o SCMA: Es el esquema que permite que
OFDMA se combine con CDMA para permitir más accesos de portadoras
individuales en la señal OFDM.
• Canal (full-duplex): Transmite y recibe simultáneamente en el mismo canal, usando
técnicas de cancelación RF y aislamiento de señales.
• OFDM filtrado o F-OFDM: Es una forma de onda flexible que se adapta según los
diferentes servicios.

Redes definidas por software

Arquitectura de SDN en redes celulares: Virtualización de funciones de red o NFV:
1. Expresa las políticas o reglas de 1. Usa recursos de plataforma abierta.
red. 2. Maneja miles de elementos.
2. Ejecuta un programa de control 3. Es adaptable.
local. 4. Monitorea los equipos de red.
3. Soporta la inspección de paquetes.
4. Brinda un control remoto de
recursos.
Nube en redes móviles
➢ Es abierto a múltiples vendedores y aplicaciones para acceder a más mercados.
➢ Cuenta con conexiones cruzadas.
➢ Se adapta a diferentes cargos de trabajo en el manejo de datos.
➢ Genera la relación entre varios clientes.
Servicio del 5G
Mejoras de la 5ta generación:
• Aumento en el número de conexiones.
• Latencia de 1ms.
• Velocidad de 10 Gbps.
Esto genera los siguientes servicios:
a) Servicio de V2X de la industria automovilística dividido en tres categorías
(Entretenimiento, asistencia en el manejo, manejo totalmente automatizado).
b) Servicios multimedia.
c) Control de infraestructuras y servicios críticos.
d) Control crítico de dispositivos remotos.
e) Red de sensores.
