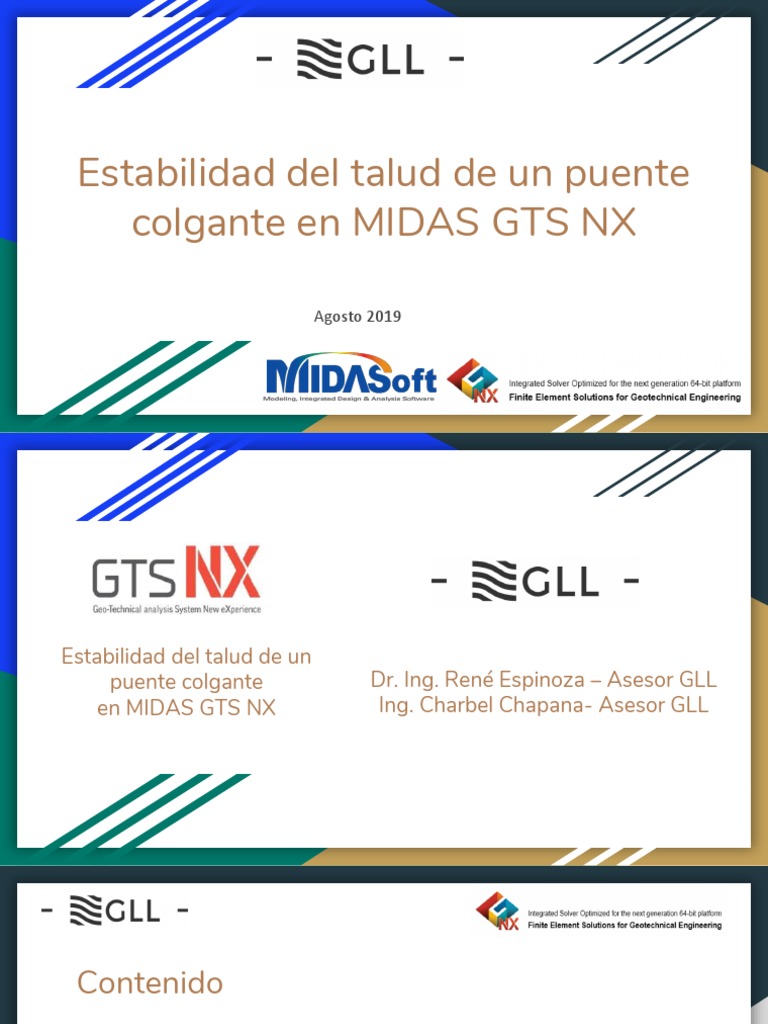

Estabilidad del talud de un puente

colgante en MIDAS GTS NX

Agosto 2019
Estabilidad del talud de un
puente colgante Dr. Ing. René Espinoza – Asesor GLL
en MIDAS GTS NX Ing. Charbel Chapana- Asesor GLL
Contenido
1. GLL Ingeniería de Fundaciones
2. Presentación del proyecto
3. Modelación
4. Análisis de estabilidad de Talud 2D Caso Estático - SRM / SAM
5. Análisis de estabilidad de Talud 2D Caso Pseudoestático – SRM / SAM
6. Comentarios
7. Q&A
Puente peatonal colgante, San Antonio, Chile.
Puente peatonal colgante, San Antonio, Chile.
Puente peatonal colgante, San Antonio, Chile.
Puente peatonal colgante, San Antonio, Chile.
Retro análisis
Pasos para realizar una modelación en GTS-NX
SRM - Strength Reduction Method
Método de Reducción de Esfuerzos
El método de reducción de esfuerzo disminuye
gradualmente esfuerzo de corte por un factor
hasta que el cálculo no converge y se considera
una falla del talud.
El máximo factor de reducción de la resistencia
se usa para calcular el factor de seguridad
mínimo
Factores de Seguridad
SAM - Stress Analysis Method
Método de Análisis de Tensión
Este método utiliza primero el SRM para
realizar el análisis de tensión en el talud.
Los resultados de análisis de tensión se utilizan
para calcular los factores de seguridad para un
número de superficies de deslizamiento igual
que por el método de equilibrio límite
Paso 1 - Importe de Geometría - CAD
Paso 2 - Materiales
Paso 3 - Mesh
Paso 4 - Condiciones de borde
Paso 5 - Cargas
Paso 5 - Cargas

Análisis Pseudoestático
La aceleración sísmica horizontal es obtenida de la normativa NCh 433 considerando una zona sísmica III: 0,4g

Se adopta 0,3g (reducción Hynes-Griffin y Franklin), lo que cubre la magnitud máxima probable de sismo severo en la zona.
Paso 6 - Secuencia de construcción
Paso 7 – Casos de análisis
Paso 8 - Resultados y Post-procesamiento
SAM-A
SRM
Paso 8 - Resultados y Post-procesamiento
SAM-B
SRM
Paso 8 - Resultados y Post-procesamiento
Comentarios
Interfaz UX/UI
Importación de geometrías - CAD
DB de modelos constitutivos y elementos estructurales
Tiempo de cálculo
Post procesamiento - Gráficos de contorno permiten una verificación rápida y gráficas ayudan en la extracción de
información detallada para el área de interés
Planos de corte, desplazamientos virtuales, animaciones y vista dinámica
Resultados numéricos en puntos del modelo, etiquetas, tablas

Los principales beneficios de la SRM y SAM son que no requiere conocimiento previo del rango, da resultados
óptimos, y mayor seguridad en los resultados.
Referencias
http://manual.midasuser.com

Dr. Ing. René Espinoza (2019 ). Estudio de Mecánica de Suelos Puente colgante peatonal Serrano, San Antonio.
latinoamerica@midasoft.com

¡Gracias!
