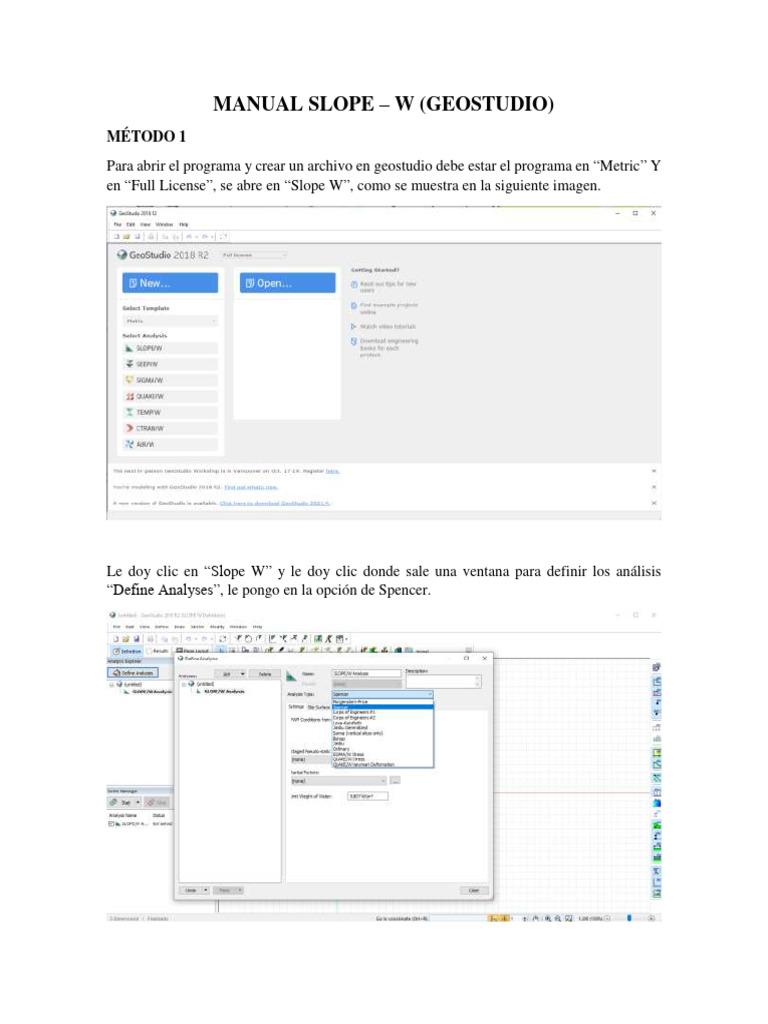

MANUAL SLOPE – W (GEOSTUDIO)
MÉTODO 1
Para abrir el programa y crear un archivo en geostudio debe estar el programa en “Metric” Y
en “Full License”, se abre en “Slope W”, como se muestra en la siguiente imagen.
Le doy clic en “Slope W” y le doy clic donde sale una ventana para definir los análisis
“Define Analyses”, le pongo en la opción de Spencer.
Luego nos aseguramos que en la ventana de “Slip Surface” este de izquierda a derecha.
Para colocarle un título al archivo y una descripción le damos en la ventana de ¨Define
Analyses´´, donde dice “Name” en la parte derecha y añadimos una descripción.
Nos ayudamos de la opción de “Sketch” y le damos en “Lines” para crear nuestro talud y
procedemos a dibujarlo.
Así quedaría nuestro talud, después de haberlo completado.
Ahora procedemos a dibujar una línea poligonal con ayuda de la herramienta de “Draw” y
en la primera opción de “Regions”
Así se ve nuestro talud completo con línea poligonal.
Ahora se definen los materiales con la herramienta de “Define” y en la herramienta que dice
“Materials”.
Sale esta ventana y definimos el primer material, le agregamos un nombre y un color, también
se le añade en la ventana de “Slope Stability” las unidades.
Si queremos añadir otro material le damos en “Add” y hacemos el mismo procedimiento que
en el paso anterior.
Ahora para añadir los materiales en talud hacemos lo siguiente, le damos clic en la opción de
“Draw” y en la parte de “Materials”.
Nos sale la ventana de los materiales antes creados y los ponemos en la parte del talud, se
crearon dos materiales y tenemos dos partes en el talud, cada material ira en cada parte del
talud.
Luego de esto le damos en la opción de “Define Analyses” y le damos en la opción de
“Settings” para colocarle la opción de “Piezometric Line”.
Luego de esto le damos en la opción de “Define” para luego darle clic en “Pore Water
Pressure”
Añadimos puntos en esta nueva ventana de “Define Piezometric lines”
Al añadir los puntos de agua quedaría así:
Le damos clic ahora en la parte de “Draw” y le damos en “Slip Surface”, luego de esto nos
saldrá otra opción y le damos clic en “Entry and Exit”.
Ahora le damos en la ventana que nos salió y seleccionamos el “Left Point” de entrada y el
“Left point” de salida.
Le damos en la opción de “Draw” y en la ventana de “Contours”
Elegimos a “Phi” y le activamos la opción de “Show lengend”
Para finalizar esta simulación le damos en la opción de “View” y en la parte de “Preferences”.
Ahora le damos en “Start”
Miramos la crítica que nos arrojó:
Para ver las dovelas de nuestra simulación le damos en la anterior opción que es en la parte
de arriba en las opciones de “View” en donde dice “Slice Information”, para ver la
información de cada Dovela debemos darle clic en la que queramos ver.
Para guardar el reporte del archivo, le damos en la barra de opciones en la que dice “View”
y en “Report”
Le damos un nombre al archivo y se podrá ver toda la información.
Este es nuestro archivo de reporte del talud ya descargado de Geostudio.
Ahora le damos en la opción de “Draw” y en la parte de “Slip Surface color Map”
Luego de esto le damos en la parte de “View”, le damos en “Preferences”
Le cambiamos el factor de seguridad por uno grande para que se vea más grande la letra del
factor de seguridad, esto es posible con la opción de “Factor of Safety”
Le damos en “Definition” para que vuelva a lo inicial que teníamos cuando empezamos con
el talud.
Le damos en “Define analyses”
MÉTODO 2
Ahora le damos en la opción de “Clone” como se muestra en la imagen.
Nos aparecerá uno igual pero desde este vamos a trabajar para ponerle otro parámetro.
Entramos a la parte de “Define analyses” y en la opción de la derecha de “Slip Surface”
Lo hacemos con grilla ahora y con esto se borra la entrada y la salida.
Ahora como empezamos a trabajar en grilla le damos en la opción de “Draw” para asi poder
crear una grilla con la opción de “Slip Surface”.
A continuacion hacemos la grilla con ayuda del mouse y le asignamos su numero de celdas
en cuanto a “x” y “y”.
Los radios se dibujan por dentro del talud con ayuda de la misma opción anterior pero con la
que dice “Radius”.
Dibujamos un radio que comprenda la mayor parte posible en nuestro talud con el clic.
Le damos en 10 líneas en la celda y lo rotamos para que quede vertical y queda así.
Ahora le damos en “Star” para así poder simular nuestro segundo método.
Las líneas a continuación son isofactores, como se puede observar este método es diferente
al método anterior.
MÉTODO 3
Volvemos a clonar el archivo, como lo hicimos en el paso anterior en el inicio del segundo
método.
Ahora lo haremos con una falla especifica en la cual nosotros dibujaremos la falla, para esto
en la opción de la parte derecha en la que dice “Slip Surface” y con la opción de “Fully
Specified”
Para diferenciar este método del resto especificamos la falla y la dibujamos con la opción de
“Draw” en “Slip Surface” y en la que dice “Fully Specified”
Añadimos la falla con la ventana nueva, le damos clic en “Add” y luego en “Draw”.
Ahora le damos “Star” para simular nuestro tercer método.
MÉTODO 4
Ahora lo vamos a clonar en referencia con el primero, esto se sigue como los demás archivos
clonados, le damos en “Defina analyses” y lo clonamos.
Esta es la opción de carga puntual en la parte derecha donde sale el texto.
Esta es la opción de carga distribuida como se observa
Como ya se explicó, le damos clic en la carga puntual y añadimos una en el talud, a esta
cargar puntual le ponemos 120 KN y de 180 KN
Ahora le ponemos el texto con la opción que se muestra a continuación, que se ve en la parte
de “Sketch Text”
Ahora le pondremos una carga distribuida como se muestra en la siguiente imagen, le pones
una fuerza de 90 KN/m3
Ahora le damos en “Star” para simular nuestro método 4.
Este es nuestro talud del método 4 cuando lo simulamos con las cargas puntuales y
distribuidas.
Ahora le damos en la opción de “View” donde dice “Slide Mass”.
Nos saldrá esta venta y esto nos sirve para ver los Parámetros de nuestro talud fallado.
Ahora vamos a darle clic en “Sketch” y en “Pictures”, esto para añadir una foto a nuestro
trabajo.
Le damos a continuación en “Add”
Importamos una foto de la galería y elegimos el lugar donde la queremos ver.
Esta opción a continuación que encontramos en la parte de “Sketch” y en la barra de “Axes”
nos sirve para editar algunas cosas de la hoja.
Ahora le daremos un coeficiente horizontal y vertical con ayuda de la opción de “Define” y
en la ultima opción de “Seismic Load”.
Le damos el valor en horizontal y en la vertical será el 10% del valor puesto en la horizontal.
A continuación veremos las Dovelas como ya lo explicamos en pasos anteriores.
