PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.

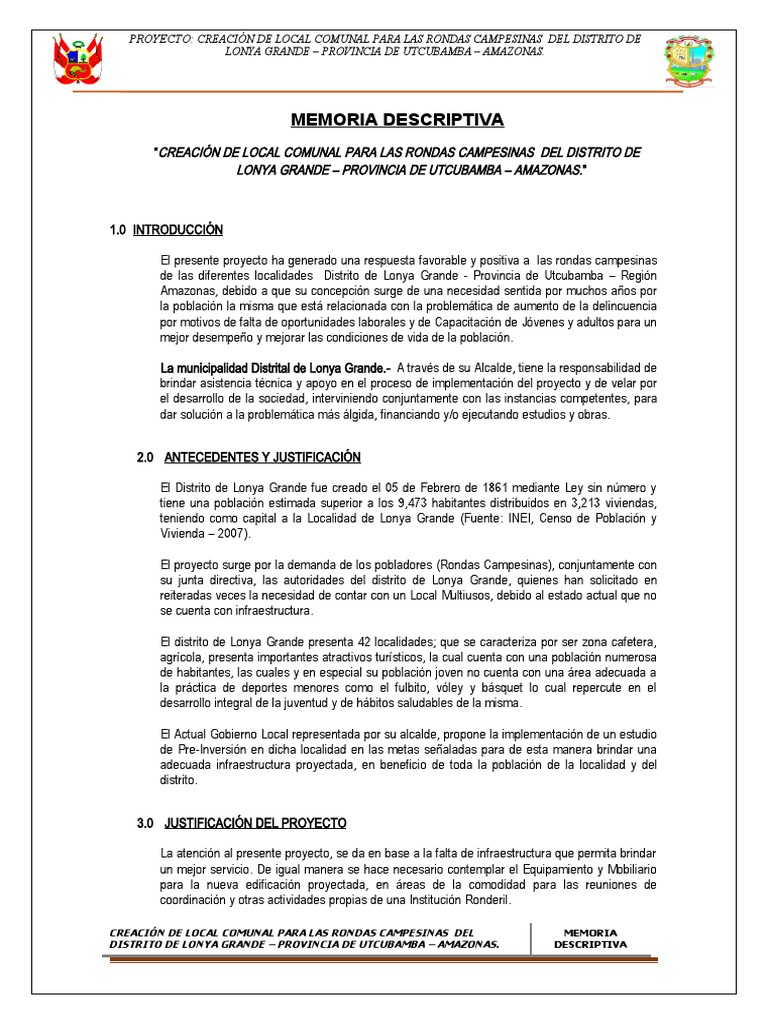

MEMORIA DESCRIPTIVA
“CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.”
1.0 INTRODUCCIÓN
El presente proyecto ha generado una respuesta favorable y positiva a las rondas campesinas
de las diferentes localidades Distrito de Lonya Grande - Provincia de Utcubamba – Región
Amazonas, debido a que su concepción surge de una necesidad sentida por muchos años por
la población la misma que está relacionada con la problemática de aumento de la delincuencia
por motivos de falta de oportunidades laborales y de Capacitación de Jóvenes y adultos para un
mejor desempeño y mejorar las condiciones de vida de la población.
La municipalidad Distrital de Lonya Grande.- A través de su Alcalde, tiene la responsabilidad de
brindar asistencia técnica y apoyo en el proceso de implementación del proyecto y de velar por
el desarrollo de la sociedad, interviniendo conjuntamente con las instancias competentes, para
dar solución a la problemática más álgida, financiando y/o ejecutando estudios y obras.
2.0 ANTECEDENTES Y JUSTIFICACIÓN
El Distrito de Lonya Grande fue creado el 05 de Febrero de 1861 mediante Ley sin número y
tiene una población estimada superior a los 9,473 habitantes distribuidos en 3,213 viviendas,
teniendo como capital a la Localidad de Lonya Grande (Fuente: INEI, Censo de Población y
Vivienda – 2007).
El proyecto surge por la demanda de los pobladores (Rondas Campesinas), conjuntamente con
su junta directiva, las autoridades del distrito de Lonya Grande, quienes han solicitado en
reiteradas veces la necesidad de contar con un Local Multiusos, debido al estado actual que no
se cuenta con infraestructura.
El distrito de Lonya Grande presenta 42 localidades; que se caracteriza por ser zona cafetera,
agrícola, presenta importantes atractivos turísticos, la cual cuenta con una población numerosa
de habitantes, las cuales y en especial su población joven no cuenta con una área adecuada a
la práctica de deportes menores como el fulbito, vóley y básquet lo cual repercute en el
desarrollo integral de la juventud y de hábitos saludables de la misma.
El Actual Gobierno Local representada por su alcalde, propone la implementación de un estudio
de Pre-Inversión en dicha localidad en las metas señaladas para de esta manera brindar una
adecuada infraestructura proyectada, en beneficio de toda la población de la localidad y del
distrito.
3.0 JUSTIFICACIÓN DEL PROYECTO
La atención al presente proyecto, se da en base a la falta de infraestructura que permita brindar
un mejor servicio. De igual manera se hace necesario contemplar el Equipamiento y Mobiliario
para la nueva edificación proyectada, en áreas de la comodidad para las reuniones de
coordinación y otras actividades propias de una Institución Ronderil.
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
4.0 OBJETIVOS
4.1. Objetivo General
El Objetivo General del proyecto es contribuir a la mejora de la calidad y niveles de vida de los
habitantes de los centros poblados rurales y pequeñas localidades cercanas a la localidad de
del Distrito de Lonya Grande, coordinando, concertando y articulando la ejecución de
programas y proyectos a cargo del Gobierno Local. Así mismo promueve el fortalecimiento de
las comunidades organizadas, otras entidades públicas y de la sociedad civil, interesadas en el
desarrollo integral de dichas localidades
4.2. Objetivo Especifico
El Objetivo Específico del proyecto es contribuir a la mejorar de la calidad y niveles de vida de
los habitantes del centro poblado rural y pequeñas localidades alrededor de la beneficiada.
Básicamente se orienta a:
Brindar comodidad a los pobladores, pues en la actualidad desarrollan sus
actividades sociales (reuniones) en ambientes de madera rustica y en mal
estado de construcción con ambientes sumamente incómodos, donde la
presencia de humedad, luz solar y polvo afecta la salud y motivación de la
población; con este proyecto se evitarán todas estas molestias.
Promover la seguridad y unificación de las rondas campesinas
Dar un espacio adecuado y tratado para el mejor desenvolvimiento de las
reuniones.
Brindar adecuadas condiciones para el desarrollo de las diferentes actividades
sociales y culturales de las rondas campesinas del Distrito.
5.0 BENEFICIARIOS
Los beneficiarios directos del Proyecto son la población Ronderil de la Localidad de Lonya
Grande, asi mismo los beneficiarios indirectos son las Rondas Campesinas de todo el distrito.
6.0 MATRIZ DE INVOLUCRADOS
Grupos Involucrados Problemas Recibidos Intereses Estrategias
Pobladores del No cuenta con Contar con un local Participación activa
Distrito de Lonya Infraestructura de multiusos, donde realizar en la formulación
Grande Local Para la Casa actividades socios del Proyecto de
Ronderil culturales. Inversión Pública.
Municipalidad No cuenta con Lograr el bienestar de la Apoyar en la Pre-
Distrital de Lonya Infraestructura de población dentro de la Inversión.
Grande Local Para la Casa jurisdicción del Distrito de Dotar de un local
Ronderil Lonya Grande. Multiusos.
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
7.0 UBICACIÓN
Región : Amazonas
Provincia : Utcubamba
Distrito : Lonya Grande
Localidad : Lonya Grande
Altitud : 1250 m.s.n.m
8.0 TOPOGRAFÍA Y TIPO DE SUELO.
La topografía de la zona donde se ubicaran las estructuras del Proyecto es medianamente
plana. Su suelo tiene alto porcentaje de humedad y arcilla.
IMAGEN N°01: CALICATA N°01 ESTADO DEL SUELO ARCILLOSO
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
9.0 TOPOGRAFÍA
La topografía en la localidad de Lonya Grande es accidentada y el tipo de suelo que predomina
es arcilloso, presenta vegetación baja a lo largo de las líneas de conducción y/o distribución, sin
embargo en la localidad de Lonya Grande por tratarse de una zona urbana es normalmente
plana.
La topografía a lo largo de la línea de conducción es muy ondulada y accidentada, con muchas
depresiones y elevaciones, haciendo difícil la conducción de agua hasta llegar a los reservorios
principales.
o Tipo de Suelo.- El suelo es arcillo limoso, con un significativo grado de presencia de
material rocoso de tipo calcáreo.
o Nivel freático.- El Nivel freático es bajo, no hay presencia de agua a niveles superficiales.
10.0 VÍAS DE ACCESO
El lugar de la construcción de encuentra en el mismo distrito de Lonya Grande, teniendo
encuentra que, para llegar a dicha zona, se tiene dos rutas de acceso como se detalla:
o Ruta 01:
Ruta Estado de la Carretera Medio de Transporte Tiempo
Utcubamba – Corral Carretera Asfaltada (buen Vehículo 30 min
Quemado estado) motorizado
Corral Quemado – Trocha carrozable Afirmada Vehículo 150 min
Lonya Grande (regular) motorizado
o Ruta 02:
Ruta Estado de la Carretera Medio de Transporte Tiempo
Utcubamba – Ñuña Carretera Asfaltada (buen Vehículo 60 min
Jalca estado) motorizado
Ñuña Jalca – Lonya Trocha carrozable Carretera Vehículo 120 min
Grande Asfaltada) motorizado
11.0 ALTITUD, DENSIDAD, SUPERFICIE, COORDENADAS
11.1Altitud
El distrito de Lonya Grande se encuentra a 1230 m.s.n.m
11.2Densidad, Superficie, ubigeo y coordenadas
Distritos Densidad Superficie Coordenadas Ubigeo
Lonya Grande 30.74 hab/km2 327.92 km2 6°06´00”S ; 78°28´01”O 010706
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
11.3Unidad Formuladora y Ejecutora del Proyecto
11.3.1 Unidad Formuladora
SECTOR GOBIERNO LOCALES
Pliego Municipalidad Distrital de Lonya Grande
Persona Responsable del Pliego Segundo D. Ticlla Hidrogo – Alcalde 2019 - 2022
Departamento Área técnica
Persona Responsable de Ing. Roger A. Sánchez Carranza
Formular
11.3.2 Unidad Ejecutora
SECTOR GOBIERNO LOCALES
Pliego Municipalidad Distrital de Lonya Grande
Persona Responsable del Pliego Segundo D. Ticlla Hidrogo – Alcalde 2019 - 2022
Persona Responsable Unidad Segundo D. Ticlla Hidrogo
Ejecutora
12.0 INGENIERÍA DEL PROYECTO:
12.1Normas De Diseño
Para la elaboración del presente proyecto , en lo referente a las características técnicas de las
estructuras se ha tomado en consideración las Normas Técnicas contempladas en el
Reglamento Nacional de Construcciones vigente: E.020 - Cargas, E.030 Diseño Sismo
resistente, E.060 - Concreto Armado, E.070 - Albañilería.
12.2 Impacto Ambiental
La ejecución del presente proyecto no brindará impactos negativos en el medio ambiente, por las
siguientes razones:
La infraestructura a construir se ejecutaran en terrenos de propiedad del Centro de
Salud de San Miguel, situación que no permitirá afectar terrenos destinados a otros
usos y/o privados.
El proyecto no ocasiona el deterioro de la vegetación natural en sus alrededores o
áreas aledañas.
El proyecto no interfiere con los planes de protección de laderas, taludes, obras de
control de erosión.
El Proyecto no está localizado sobre áreas pantanosas o áreas ecológicamente frágiles.
Las obras no causan un cambio significativo en la vista escenario ecológico natural de
la zona.
12.3INSTALACIONES ELÉCTRICAS
12.3.1 Generalidades
El proyecto de instalaciones eléctricas forma parte del “Creación de Local Comunal Para las
Rondas Campesinas del Distrito de Lonya Grande, Provincia de Utcubamba, Región
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
Amazonas”, el que ha sido desarrollado acorde a los Planos de Arquitectura en coordinación con
el especialista responsable de esa parte del Proyecto.
En la etapa de la ejecución de obra, el contratista o ejecutor deberá chequear, ajustar y
compatibilizar los valores de las demandas eléctricas de los equipos a ser instalados con las
capacidades de las fuentes de suministro indicadas en el presente proyecto.
12.3.2 Demanda Eléctrica
La Máxima Demanda eléctrica ha sido determinada de acuerdo a los criterios establecidos en la
memoria de cálculo de Instalaciones Eléctricas, que son:
Requerimientos de energía por cargas móviles.
Requerimiento de iluminación interior.
Requerimiento de iluminación exterior.
Empleo de factores de simultaneidad y reserva para futuras ampliaciones.
12.3.3 Sistema Eléctrico
El concesionario entregará en su medidor un suministro monofásico en 220V.
El sistema eléctrico de interiores comprende la instalación de tuberías, cajas de pase, cajas
de salida de alumbrado, cajas de salida de tomacorriente, cajas de salida de fuerza, cajas
de salida para teléfono, interruptores, tomacorrientes y tableros.
Este sistema eléctrico de interiores comprende:
Tablero general
Serán del tipo de resina o metálicos para empotrar en la pared
(E215/12S-E215P/12DN), con interruptores termomagnéticos indicados
en los planos.
Red de Alimentadores
Se ha proyectado una instalación eléctrica interior de tipo empotrado.
El conductor alimentador se ha dimensionado para la máxima demanda
de potencia obtenida en el área correspondiente más un 25% de
reserva.
Red de Alumbrado y Tomacorrientes
En esta red se ha proyectado también conductores empotrados con
capacidad para satisfacer demandas según el C.N.E. para escuelas
12.3.4 Sistemas Auxiliares
Este sistema comprende el cableado e instalación de salidas hacia teléfono-internet.
En general los circuitos derivados irán empotrados en piso o pared
12.3.5 Sistemas de puesta a Tierra
Se ha previsto la instalación de 1 pozo a tierra.
Circuito de Puesta a Tierra
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
El circuito de puesta a tierra será instalado a los artefactos y equipos
que operan en lugares húmedos o están propensos a una descarga
eléctrica como son:
- Electrobomba
- Tomacorrientes
Características del sistema de Puesta a Tierra
Los pozos de tierra estarán ubicados en el jardín interior, cumpliendo de
antemano las normas y pruebas técnicas que se requieren para el
sistema.
El sistema de puesta a tierra consistirá de pozo de puesta a tierra de
una profundidad 2.40m en donde estará el electrodo de cobre clavado
en una tierra mezclada con una dosis de bentonita colocada
compactadamente en el pozo y protegidos por una tapa de concreto.
Para puesta a tierra de equipos en 220V se tendrá un sistema de puesta
a tierra, con una resistencia que será igual o menor a 25 ohmios.
12.3.6 Pruebas, Puesta En Servicio y Recepción Las Instalaciones
Al terminar todas las instalaciones de alumbrado, el contratista debe probar todos los
circuitos a fin de detectar fallas o defectos en los mismos.
Cualquier falla detectada debe ser corregida antes de colocar las salidas.
El contratista deberá efectuar pruebas de aislamiento, antes y después de realizar las
conexiones.
El contratista deberá efectuar pruebas de operación y puesta en servicio de los diferentes
sistemas, los que se deberán hacer en presencia del Ingeniero Supervisor designado por el
propietario, quien afirmará conjuntamente con el contratista las correspondientes actas de
recepción de las instalaciones.
El contratista suministrará todos los instrumentos, mano de obra y otras facilidades
requeridas para estas pruebas.
12.3.7 Importante
Los alimentadores eléctricos principales a cada tablero de distribución desde el tablero
general será con cable NYY soterrado (ver detalle en Planos) y desde el Tablero de
Distribución a las salidas de luz, tomacorrientes con toma a tierra, etc., serán de cobre, tipo
THW y TW.
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
Los conductores para los circuitos de iluminación irán instalados en tubería de PVC y
recorrerán por la losa, sobre el cielo raso y canaletas con sus respectivos accesorios;
cuando tengan que recorrer muros, los elementos de sujeción tanto en muros como en las
estructuras metálicas de los techos serán los adecuados de modo que sea de fácil
instalación y mantenimiento. Igual consideración tendrán los accesorios de control de
iluminación.
Los alimentadores hacia cada uno de los tableros serán en tubería PVC tipo pesado, de
diámetro mínimo de 20 mm.
12.3.8 Circuitos De Fuerza
a) Diseño Eléctrico
Diseño De Conductores
Cálculo De La Potencia Instalada y La Demanda Máxima
Potencia Instalada: Es la suma de las potencias de todos los aparatos, artefactos
eléctricos y electrodomésticos, y todos aquellos que necesiten energía y estén
contemplados dentro del proyecto de instalaciones eléctricas.
El Código Nacional de Electricidad determina las cargas unitarias (W/m2) y los
factores de demanda a aplicarse.
Se considera que para cada salida de tomacorrientes o tomacorrientes múltiples
deberá considerarse una carga no mayor de 180 watts.
Demanda Máxima: De la carga total instalada, sólo funciona un determinado
porcentaje, al cual se lo denomina factor de máxima demanda.
La demanda máxima, según el Código Nacional de Electricidad del Perú, se calcula de
la siguiente manera:
Se determina el cuadro de áreas de la Institución Educativa
Se calcula la carga básica de aulas
Se calcula la carga básica del área restante
Se calculan otras cargas tales como: iluminación de lozas deportivas, Iluminación
de patios, jardines y veredas, cargas de electrobombas
Se calcula la carga unitaria de la Institución Educativa
Se calcula la máxima demanda sumando la carga básica de los primeros 900 m2
con un factor del 75 % más la carga del área restante con un factor de 50 %.
Diseño Del Conductor
Intensidad de Corriente: ( Ic )
( DM Total )
Ic=
Para su cálculo, se emplea la siguiente fórmula: K . V .CosØ ........... ( 2.20 )
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
Dónde:
Ic : Corriente a transmitir por el conductor alimentador (Amperios).
DMTotal : Demanda máxima total hallada, en Watts.
V : Tensión de servicio en voltios. (Moyobamba, V = 380 v).
K : Factor que depende si el suministro es monofásico o trifásico.
Para monofásico: K = 1
Para trifásico : K= √3
Cos : Factor de potencia estimada = 0.80
Cálculo de la Intensidad de Diseño (Id ).
La cual viene a ser el 25 % más que la intensidad de corriente.
Id=1 .25×Ic .................... ( 2.21 )
Dónde :
Id : Intensidad de diseño.
Ic : Intensidad de Corriente.
Cálculo del Calibre del Conductor.
El calibre del conductor se determina de acuerdo a la cantidad de amperios necesarios
mediante la siguiente tabla:
Capacidades de Corriente Permisible en Amperios de los Conductores de Cobre Aislados
(Basadas En Tº Ambiente de 30ºC )
Sección Temperatura Máxima de Operación del Conductor
Nominal 60º Tipos TW - AWG
( mm2 ) En Ducto Al Aire
0.75 6 9
1.0 8 11
1.5 ( Nº 16 ) 13.5 16
2.5 ( Nº 14 ) 18 22
4.0 ( Nº 12 ) 24 32
6.0 ( Nº 10 ) 31 45
10 ( Nº 08 ) 42 67
16 ( Nº 06 ) 56 90
25 73 120
35 89 150
50 108 185
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
12.4Instalaciones Sanitarias
12.4.1 Antecedentes
Las actividades de instalaciones sanitarias se desarrollan como parte de la Construcción
de los diferentes módulos proyectados en el LOCAL COMUNAL, las cuales comprende la
instalación de Servicios higiénicos, drenaje pluvial propio de la edificación.
12.4.2 Objetivo
Asegurar el consumo diario y servir con condiciones hidráulicas satisfactorias a la casa
Comunal Ronderil.
12.4.3 Alcance Del Proyecto
El proyecto comprende las instalaciones hidráulicas de agua y desagüe en:
01 SS.HH para mujeres.
01 SS.HH para caballeros.
12.4.4 Descripción Del Proyecto
o Agua
El abastecimiento de agua potable será a partir de la red pública que se encuentra
en el la tubería Principal del Distrito de Lonya Grande.
La conexión alimentara mediante una tubería de 3/4”. Las redes estarán
conformadas por tuberías de PVC-SAP clase 10 de diámetros: 1/2”, Ø3/4, según se
indica en los planos de diseño del proyecto, grifos de circundantes a infraestructura
Comunal.
Según el número de alumnos en el colegio en los 02 turnos descritos en la página
Web del Ministerio de Educación (alumnos al 2013), se describe que hay 282
alumnos y sería más que suficiente el número de servicios higiénicos existentes y
proyectados.
o Desagüe
El sistema de desagüe será íntegramente por gravedad y permitirá evacuar la
descarga, servicios higiénicos proyectados y existente y demás puntos de agua de
la obra nueva, mediante cajas de registro de diferentes dimensiones y tuberías de
Ø4” y 6” PVC-SAL hacia las redes de desagüe de la red pública ubicada, como se
indica en los planos del Proyecto.
12.4.5 Parámetros De Diseño
Reglamento Nacional de Edificaciones, norma IS.010 de Instalaciones sanitarias
para edificaciones.
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
12.5Información Complementaria
12.5.1 Materiales, equipos y maquinaria.
La adquisición de materiales a utilizar en la ejecución del proyecto serán efectuados en
los establecimientos especializados que existen en la Lonya Grande, para ello la
cotización de los materiales para el presente presupuesto han sido considerados como
colocados a pie de obra, razón por la cual no se ha considerado la partida de flete de
agregados.
En cuanto a la maquinaria, estos serán alquilados en la ciudad de Bagua Grande,
debido a la falta de maquinaria en la zona. Debido a ello también se ha considerado la
partida movilización y desmovilización.
12.5.2 Materiales De Cantera
Los agregados serán colocados a pie de obra y serán de procedencia de la localidad de
Lonya Grande, cave recalcar que estos materiales han servido para la construcción de
múltiples obras que se han ejecutado en la zona.
12.5.3 Mano De Obra Calificada y No Calificada
Para este Proyecto se contratará al personal obrero de la misma localidad de San
Miguel, la cual puede desempeñarse como mano de obra no calificada.
En cuanto a la mano de obra calificada se deberá tener sumo cuidado en la selección
del personal, debiéndose contratar personal calificado de otros lugares, en caso de no
disponer en la localidad.
El costo de la mano considerado, es la misma que está aplicando el Gobierno Regional
de Amazonas y Costos de CAPECO.
12.6 Normas
Se han tenido en cuenta:
Reglamento Nacional de edificaciones vigente.
13.0 VIABILIDAD DEL PROYECTO
13.1Aspectos técnicos
La Municipalidad Distrital de Lonya Grande a través del área de Infraestructura y Desrrollo
Urbano y Rural, evaluara y contratara a la empresa ejecutora atreves del SEACE que tiene la
experiencia necesaria para la ejecución de este tipo de estructuras, también la Municipalidad
Distrital de Lonya Grande cuenta con la disponibilidad presupuestal, con lo que está garantizada
la ejecución del proyecto desde el punto de vista técnico.
13.2Aspecto social
Este proyecto se identificó en coordinación con la población de la localidad de Huamboya y en
general del Distrito de Lonya Grande, estando de acuerdo participar durante la ejecución de este
proyecto.
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
13.3Aspectos Económicos
Este proyecto se ha priorizado en la Municipalidad Distrital de Lonya Grande Juntamente en
coordinación con la población de la localidad de Huamboya, el cual ha realizado las
coordinaciones con la Municipalidad para el proceso de Formulación del Expediente Técnico, los
cuales han sido compatibles con el financiamiento solicitado.
14.0 DE LOS RECURSOS E INSUMOS
Agua
El agua a emplear para la ejecución de la obra, se tomará de la fuente de abastecimiento
existente en la localidad, y deberá ser almacenada adecuadamente para su utilización.
Proveedores
Los proveedores de materiales más cercanos a la localidad se encuentran en la Provincia de
Bagua, Jaén y Utcubamba.
Demanda De Mano De Obra
La mano de obra no calificada puede cubrirse sin dificultad alguna con la población de la
localidad de Lonya Grande, y la mano de obra calificada puede provenir de la localidad de
Utcubamba, que cuenta con una buena cantidad de pobladores que se dedican a la construcción
civil.
15.0 METAS DEL PROYECTO:
I. Construcción de 03 Muros de Contención
II. Construcción de Infraestructura
a. Salón de Actos
b. Administración
c. Dormitorio
d. SS.HH. Varones
e. SS.HH. Mujeres
f. Comedor
g. Cocina
h. Archivos
III. Construcción de Cobertura Metálica
16.0 METAS PRESUPUESTALES DE LA ACTIVIDAD
Las metas presupuestales que comprende la actividad de la obra descrita se detalla a
continuación:
16.1 Estructuras
En la Obra: “Creación de Local Comunal para las Rondas Campesinas del Distrito de Lonya
Grande, Provincia De Utcubamba, Amazonas”, se han propuesto solamente las siguientes
partidas:
OBRAS PROVISIONALES, TRABAJOS PRELIMINARES, SEGURIDAD Y SALUD
OBRAS PROVISIONALES Y TRABAJOS PRELIMINARES
CONSTRUCCION PROVISIONALES
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
ALMACEN PROVISIONAL
CARTEL DE OBRA
TRANSPORTE DE EQUIPOS Y MAQUINARIA PESADA
MOVILIZACION Y DESMOVILIZACION DE MAQUINARIAS
TRAZO, NIVELES Y REPLANTEO
LIMPIEZA DE TERRENO MANUAL
TRAZO Y REPLANTEO
SEGURIDAD Y SALUD
EQUIPOS DE PROTECCION INDIVIDUAL
CAPACITACIÓN EN SEGURIDAD Y SALUD
ESTRUCTURAS
MOVIMIENTO DE TIERRAS
CORTES
CORTE MANUAL DEL TERRENO
EXCAVACIONES
EXCAVACIÓN DE ZANJAS PARA ZAPATAS
EXCAVACION MANUAL PARA CIMIENTO CORRIDO
EXCAVACIÓN DE CUNETAS
RELLENOS
RELLENO COMPACTADO CON MATERIAL PROPIO
RELLENO COMPACTADO CON MATERIAL DE PRESTAMO
NIVELACION Y APISONADO DE INTERIORES Y EXTERIORES
AFIRMADO DE 4" PARA PISOS EN INTERIORES Y EXTERIORES
MEJORAMIENTO DE ZAPATAS
ELIMINACION DE MATERIAL EXCEDENTE CON VOLQUETE DIST.=3KM
OBRAS DE CONCRETO SIMPLE
SOLADO PARA ZAPATAS e = 4", MEZCLA 1:12 CEMENTO HORMIGON
CONCRETO EN CIMIENTO CORRIDO MEZCLA 1:10 + 30% P.G. MAX. 8"
CONCRETO EN SOBRECIMIENTOF'C= 175 kg/cm2
ENCOFRADO Y DESENCOFRADO SOBRECIMIENTOS
CONCRETO PARA FALSO PISO F'C = 140 kg/cm2 e = 4"
CONCRETO PARA VEREDAS F'C= 175 kg/cm2 e = 4"
ENCOFRADO Y DESENCOFRADO EN VEREDAS
CONCRETO EN CUNETAS F'C= 175 kg/cm2
ENCOFRADO Y DESENCOFRADO EN CUNETAS
OBRAS DE CONCRETO ARMADO
ZAPATAS
CONCRETO F'C= 210 KG/CM2 - ZAPATAS
ACERO DE REFUERZO FY=4200 KG/CM2 - ZAPATAS
MURO DE CONTENCIÓN
CONCRETO EN MURO DE CONTENCIÓN F'C= 210 kg/cm2
ENCOFRADO Y DESENCOFRADO EN MURO DE CONTENCIÓN
ACERO EN MUROS DE CONTENCIÓN F'Y =4200 kg/cm2
VIGAS DE CIMENTACIÓN
CONCRETO F'C= 210 KG/CM2 - VIGAS
ENCOFRADO Y DESENCOFRADO
ACERO DE REFUERZO FY=4200 KG/CM2 - VIGAS
COLUMNAS
CONCRETO F'C= 210 KG/CM2 - VIGAS
ENCOFRADO Y DESENCOFRADO
ACERO DE REFUERZO FY=4200 KG/CM2 - VIGAS
VIGA COLLARIN
CONCRETO F'C= 210 KG/CM2 - VIGAS
ENCOFRADO Y DESENCOFRADO
ACERO DE REFUERZO FY=4200 KG/CM2 - VIGAS
COBERTURA
TIJERAL METALICO TIPO TM-2
CORREAS DE TUBO CUADRADO DE 1 1/2 x 1 1/2
COBERTURA CON TEJA ANDINA
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
CUMBRERA PARA TEJA ANDINA
16.2 Arquitectura
ARQUITECTURA
MUROS Y TABIQUES
MURO DE LADRILLO KK TIPO IV SOGA M:1:5 E=1.5CM.
REBOQUES ENLUCIDOS Y DERRAMES
TARRAJEO MUROS INTERIORES Y EXTERIORES E=1.5CM; C:A=1:4
CIELORRASOS
CIELORRASO DE PLANCHA DE SUPERBOARD DE 6MM
PISOS Y PAVIMENTOS
CONTRAPISO DE 48mm.
PISO DE CERAMICO DE 0.30x0.30 mt
CARPINTERIA DE MADERA
PUERTA CONTRAPLACADA DE MELAMINA
VENTANA C/PERFILES DE ALUMINIO - VIDRIO SEMI DOBLE
CARPINTERIA DE FIERRO
CANALETA SEMICIRCULAR P/AGUAS PLUVIALES
ABRAZADERAS DE CANALETA METALICA
CERRAJERIA
BISAGRA ALUMNIZADA DE 4" PESADA EN PUERTA
CERRADURA PARA PUERTA EXTERIOR 3 GOLPES
BISAGRAS PARA VENTANAS DE 2 1/2"
CERROJOS
VIDRIOS CRISTALES Y SIMILARES
VIDRIOS SEMI DOBLE PARA VENTANAS
PINTURA
PINTURA LATEX EN CIELORRASOS
PINTURA LATEX EN INTERIORES
PINTURA LATEX EN EXTERIORES
16.3 Instalaciones Eléctricas
INSTALACIONES DE REDES DE AGUA
SALIDA DE AGUA FRIA CON TUBERIA DE PVC-SAP 1/2"
RED DE DISTRIBUCION CON TUBERIA DE 1/2" PVC
VALVULA COMPUERTA DE BRONCE DE 1/2"
CAJA DE REGISTRO DE AGUA 12" X 24"
INSTALACIONES DE REDES DE DESAGUE
REGISTRO DE BRONCE DE 4"
SALIDA DE DESAGUE EN PVC 2"
SALIDA DE DESAGUE EN PVC 4"
RED DE DERIVACION PVC SAL PARA DESAGUE DE 4"
RED DE DERIVACION PVC SAL PARA DESAGUE DE 2"
CAJA DE REGISTRO DE DESAGUE 12" X 24"
EQUIPOS SANITARIOS
INODORO BLANCO TANQUE BAJO
LAVATORIO CON PEDESTAL
URINARIO DE CERAMICO
LAVADERO DE ALUMINIO
16.4 Instalaciones Sanitarias
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
SALIDAS ELECTRICAS
SALIDAS PARA CENTROS DE LUZ, ADOSADOS
SALIDA PARA TOMACORRIENTE DOBLE
SALIDA PARA INTERRUPTOR SIMPLE
TUBERIAS Y CURVAS PVC
TUBERIA PVC SEL ELECTRICA Dia 3/4"
CONDUCTORES
CABLE ELCTRICO TW AWG # 12-4.0mm3
LUMINARIAS
ARTEFACTO EMPOTRADO FLUORESCENTE RECTANGULAR DE 2 X 32 W.
SUB TABLEROS DE DISTRIBUCION
TABLERO DE DISTRIBUCION CAJA METALICA
FLETE
FLETE TERRESTRE
EQUIPAMIENTO Y MOBILIARIO
EQUIPAMIENTO Y MOBILIARIO
17.0 PRESUPUESTO
El Valor Referencial asciende a S/. 952,946.06 NOVECIENTOS CINCUENTA Y DOS MIL
NOVECIENTOS CUARETNA Y SEIS 06/100 SOLES)
18.0 MODALIDAD DE EJECUCIÓN
Por Contrata
19.0 PLAZO DE EJECUCIÓN
Será de Noventa (90) Días Calendarios.
20.0 FUENTE DE FINANCIAMIENTO A NIVEL DE COSTO DE INVERSIÓN
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
RESUMEN DE FINANCIAMIENTO Y COSTOS INDIRECTOS
ENTIDAD : MUNICIPALIDAD DISTRITAL DE LONYA GRANDE
. "CONSTRUCCIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE LONYA GRANDE,
PROYECTO :
PROVINCIA DE UTCUBAMBA - REGIÓN AMAZONAS”
UBICACION : DISTRITO DE LONYA GRANDE - UTCUBAMBA - AMAZONAS
FECHA : nov-19
MONEDA NACIONAL
COMPONENTE DEL PRESUPUESTO
S/.
COSTO DIRECTO 788,561.17
GASTOS GENERALES 66,200.00 8.40%
A.- GASTOS FIJOS 13,600.00 1.72%
No directamente relacionados con el tiempo
B.- GASTOS VARIABLES 52,600.00 6.67%
Directamente relacionados con el tiempo
UTILIDAD 8.00% 63,084.89 8.00%
SUB TOTAL DE EJECUCION DE OBRA SIN IGV 917,846.06
I.G.V. 18.00% - 18.00%
COSTO TOTAL DE EJECUCION DE OBRA SIN IGV S/. 917,846.06
GASTOS DE SUPERVISION
A.- DESAGREGADO DE GASTOS DE SUPERVISION 15,000.00 1.63%
B.- UTILIDAD SUPERVISION 750.00 5.00%
SUB TOTAL DE SUPERVISION SIN IGV 15,750.00
C.- IGV SUPERVISION - 18.00%
COSTO TOTAL DE SUPERVISON SIN IGV S/. 15,750.00 1.72%
GASTOS DE GESTION S/. 19,350.00 2.11%
TOTAL DEL PROYECTO SIN IGV S/. 952,946.06
SON: NOVECIENTOS CINCUENTA Y DOS MIL NOVECIENTOS CUARENTA Y SEIS CON 06/100 SOLES
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
PROYECTO: CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL DISTRITO DE
LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS.
21.0 SUPERVISIÓN Y CONTROL DE LAS OBRAS
La entidad controlará los trabajos efectuados a través del Supervisor ó Inspector de la obra,
quién será el responsable de velar directa y permanentemente por la correcta ejecución de la
obra y del cumplimiento del contrato, conforme a los Arts. 148º y 149º del Reglamento de la
Ley de Contrataciones y Adquisiciones del Estado.
22.0 PRUEBAS TÉCNICAS DE CONTROL DE CALIDAD
Los materiales necesarios para la ejecución de la obra, serán proporcionados en su
totalidad por el Contratista; de acuerdo a lo señalado en el expediente técnico y
deberán ser de calidad reconocida.
No se podrá pasar de una actividad a otra; en las obras, mientras no se cuente con la
respectiva conformidad de calidad de materiales y verificación del buen funcionamiento
de las instalaciones y equipos por parte del supervisor o inspector de obra.
El Supervisor de la Obra deberá aprobar todos los materiales durante la obra. Para la
aprobación de uso de los materiales de acabados
(*) Todos los materiales deberán ser de Primera calidad y de marca reconocida llámese
alambre entre otros.
23.0 Residente De Obra
El Contratista deberá de mantener en obra durante su ejecución un Residente de Obra, de
reconocida competencia y de requerirse especialistas de cada área técnica, deberá de
proporcionarlos en número suficiente a fin de resolver y ejecutar la obra a entera satisfacción
de la entidad. Así mismo cumplir con lo señalado en el Art. 147º del Reglamento de
Contrataciones y Adquisiciones del Estado.
24.0 Conclusiones Del Proyecto
El Proyecto, interpreta la solución a las necesidades y posibilidades señaladas en los
términos de la referencia de la municipalidad distrital de Lonya Grande.
El Proyecto propuesto, considera el manejo racional y adecuado de los recursos
económicos para hacer realidad su total culminación. Empleando tecnología
constructiva de punta, en diseño arquitectónico, estructural.
La Construcción del Proyecto tomará en cuenta las medidas que controlen el Impacto
ambiental que generará el desarrollo de la construcción.
CREACIÓN DE LOCAL COMUNAL PARA LAS RONDAS CAMPESINAS DEL MEMORIA
DISTRITO DE LONYA GRANDE – PROVINCIA DE UTCUBAMBA – AMAZONAS. DESCRIPTIVA
