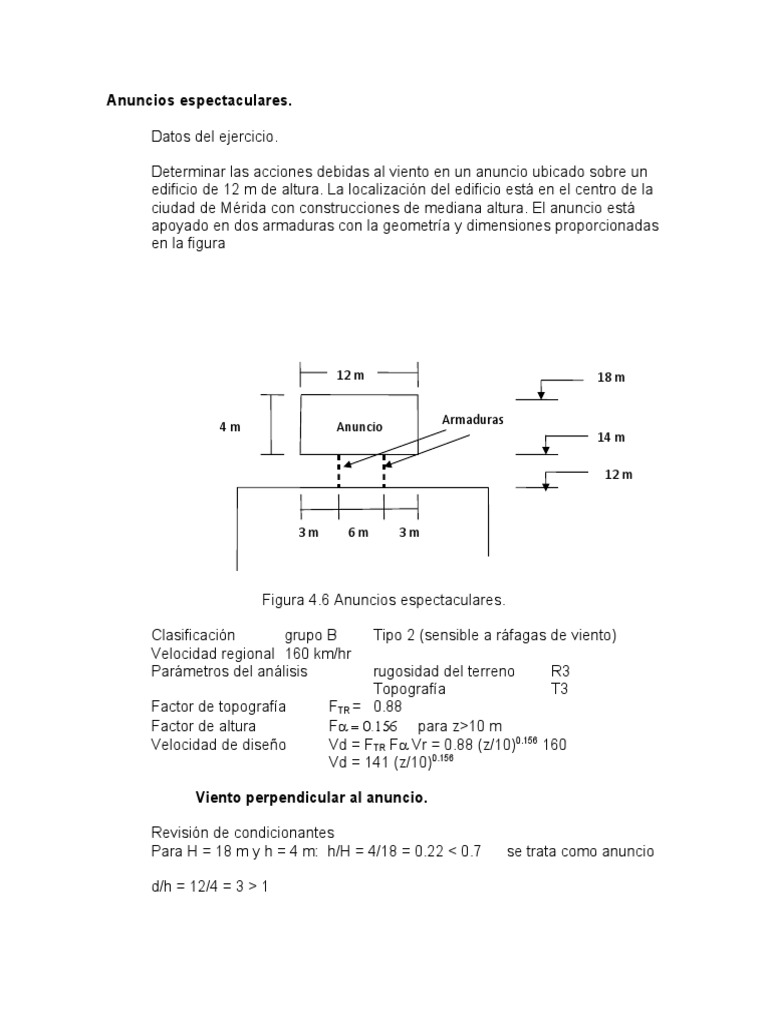

Anuncios espectaculares.
Datos del ejercicio.
Determinar las acciones debidas al viento en un anuncio ubicado sobre un
edificio de 12 m de altura. La localización del edificio está en el centro de la
ciudad de Mérida con construcciones de mediana altura. El anuncio está
apoyado en dos armaduras con la geometría y dimensiones proporcionadas
en la figura
12 m 18 m
Armaduras
4m Anuncio
14 m
12 m
3m 6m 3m
Figura 4.6 Anuncios espectaculares.
Clasificación grupo B Tipo 2 (sensible a ráfagas de viento)
Velocidad regional 160 km/hr
Parámetros del análisis rugosidad del terreno R3
Topografía T3
Factor de topografía FTR = 0.88
Factor de altura F para z>10 m
Velocidad de diseño Vd = FTR FVr = 0.88 (z/10)0.156 160
Vd = 141 (z/10)0.156
Viento perpendicular al anuncio.
Revisión de condicionantes
Para H = 18 m y h = 4 m: h/H = 4/18 = 0.22 < 0.7 se trata como anuncio
d/h = 12/4 = 3 > 1
Luego Coeficiente de presión Cp = 1.5 ya que h/H se encuentra entre 0.2 y
0.7
Presión de diseño: Pz = 0.0045 Cp Vd2
Pz = 0.0045 1.5 1412 (z/10)0.312
Pz = 134.2 (z/10)0.312
En la parte inferior del anuncio: z = 14 m
Pz = 134.2 (14/10)0.312 = 149 kg
En la parte superior del anuncio: z = 18 m
Pz = 134.2 (18/10)0.312 = 161 kg
Acciones sobre las armaduras: ancho de influencia = 6 m
En la parte inferior: F = 6 x 149 = 894 kg
En la parte superior: F = 6 x 161 = 966 kg
Viento a 45° de la superficie del anuncio.
Hasta 2h = 8 m Cp = 3
De 2h hasta el término del anuncio (12 m) Cp = 1.5
Acciones resultantes: de 0 a 8 m
Para z= 14 m Pz = 2 x 149 = 298 kg
Para z = 18 m Pz = 2 x 161 = 322 kg
Acciones resultantes de 8 a 12 m
Para z = 14 m Pz = 149 kg
Para z = 18 m Pz = 161 kg
322 161
Armaduras
de soporte
45°
298 149
Figura 4.7 Resultados del análisis en anuncios.
Las acciones más desfavorables corresponden a la primera armadura con
6 m de ancho de influencia y fuerzas resultantes de:
En la parte inferior = 6 x 298 = 1788 kg
En la parte superior = 6 x 322 = 1932 kg
El doble de las correspondientes al viento perpendicular al anuncio.
Viento paralelo al anuncio.
Los coeficientes son iguales a 1.2 de 0 a 8 m y de 0.6 de 8 a 12 m con
acciones resultantes menores que las que corresponden a los dos
casos anteriores.
Bardas
Datos del ejercicio.
Determinar las acciones debidas al viento en una barda de 5 m de altura
para delimitar un terreno de 20 x 30 m, localizado en la periferia de la
ciudad de Mérida, con escasa vivienda y vegetación baja.
Clasificación grupo B Tipo 2 (sensible a ráfagas de viento)
Velocidad regional 160 km/hr
Parámetros del análisis rugosidad del terreno R2
Topografía T3
Factor de topografía 1
Factor de altura (h<10 m) 1
Velocidad de diseño Vd = 1 x 1 x 160 = 160 km/hr
Viento perpendicular al muro.
Revisión de condicionantes: muro sin aberturas d/h = 5/20 = 0.25 Cp = 2
Presión de diseño Pz = 0.0045 Cp Vd2 = 0.0045 x 2 x 1602 = 230.4kg/m2
Viento a 45° de la superficie del muro.
Los coeficientes y las presiones serían:
A partir del borde Cp Presión kg/m2
De 0 a 10 m 2.4 276.8 (condición más desfavorable)
De 10 a 20 m 1.2 138.4
De 20 a 30 m 0.6 69.2
Viento paralelo al muro (se consideran los muros paralelos a la
dirección del viento)
Los coeficientes y las presiones serían:
A partir del borde Cp Presión Kg/m2
De 0 a 10 m 1.0 - 115.2
De 10 a 20 m 0.5 - 57.6
De 20 a 30 m 0.25 - 28.8
Se consideran de succión ya que el muro no tiene aberturas.
Tarea 3a
Determinar las acciones más desfavorables debidas al viento en los soportes A-A y B-de un
anuncio espectacular localizado en la carretera Mérida Progreso, con las dimensiones propuestas
en la figura.
10 m
Tarea 3b.- Determinar las acciones debidas al viento en una columna tipo de la barda de un
terreno de 30 x 40 m con columnas de refuerzo a cada 5 m. la altura del muro es de 5 m y tiene un
PANTALLA
portón de acceso sobre uno de los ejes de 40 m de largo. El terreno se localiza en una zona con
escasas habitaciones y matorrales bajos en el estado de Yucatán. Determinar 3m los diagramas de
acciones en una columna tipo.
A-A
Tubo de 6”
12 m
B-B
