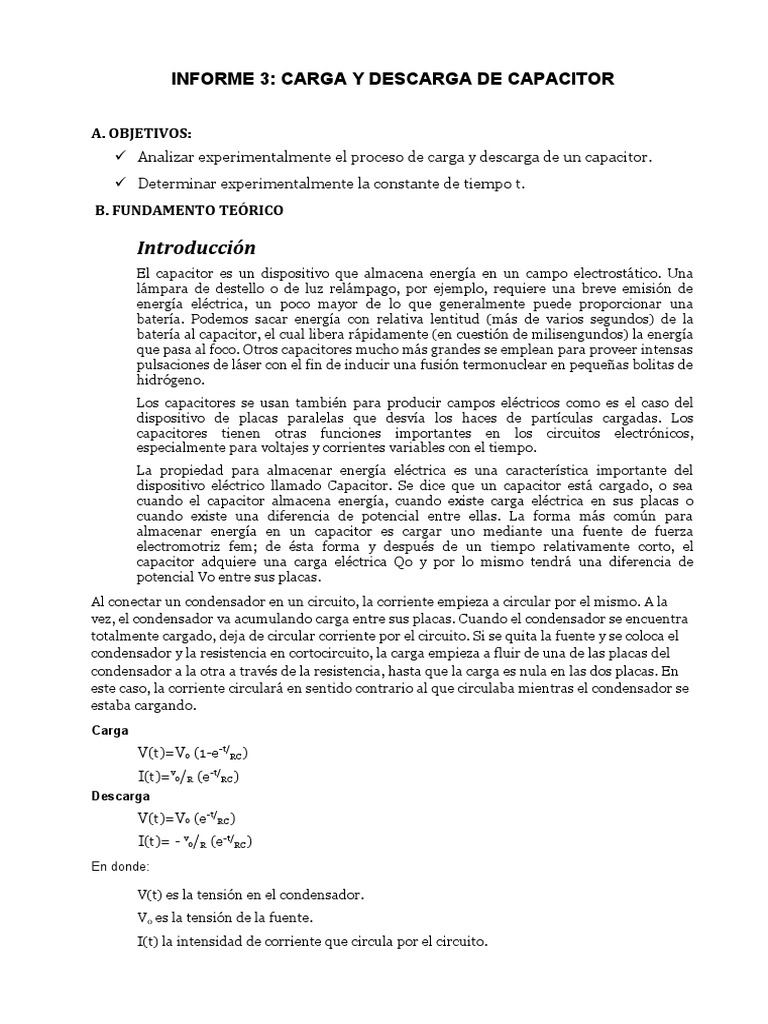

INFORME 3: CARGA Y DESCARGA DE CAPACITOR

A. OBJETIVOS:
 Analizar experimentalmente el proceso de carga y descarga de un capacitor.
 Determinar experimentalmente la constante de tiempo t.
B. FUNDAMENTO TEÓRICO

Introducción
El capacitor es un dispositivo que almacena energía en un campo electrostático. Una
lámpara de destello o de luz relámpago, por ejemplo, requiere una breve emisión de
energía eléctrica, un poco mayor de lo que generalmente puede proporcionar una
batería. Podemos sacar energía con relativa lentitud (más de varios segundos) de la
batería al capacitor, el cual libera rápidamente (en cuestión de milisengundos) la energía
que pasa al foco. Otros capacitores mucho más grandes se emplean para proveer intensas
pulsaciones de láser con el fin de inducir una fusión termonuclear en pequeñas bolitas de
hidrógeno.
Los capacitores se usan también para producir campos eléctricos como es el caso del
dispositivo de placas paralelas que desvía los haces de partículas cargadas. Los
capacitores tienen otras funciones importantes en los circuitos electrónicos,
especialmente para voltajes y corrientes variables con el tiempo.
La propiedad para almacenar energía eléctrica es una característica importante del
dispositivo eléctrico llamado Capacitor. Se dice que un capacitor está cargado, o sea
cuando el capacitor almacena energía, cuando existe carga eléctrica en sus placas o
cuando existe una diferencia de potencial entre ellas. La forma más común para
almacenar energía en un capacitor es cargar uno mediante una fuente de fuerza
electromotriz fem; de ésta forma y después de un tiempo relativamente corto, el
capacitor adquiere una carga eléctrica Qo y por lo mismo tendrá una diferencia de
potencial Vo entre sus placas.
Al conectar un condensador en un circuito, la corriente empieza a circular por el mismo. A la
vez, el condensador va acumulando carga entre sus placas. Cuando el condensador se encuentra
totalmente cargado, deja de circular corriente por el circuito. Si se quita la fuente y se coloca el
condensador y la resistencia en cortocircuito, la carga empieza a fluir de una de las placas del
condensador a la otra a través de la resistencia, hasta que la carga es nula en las dos placas. En
este caso, la corriente circulará en sentido contrario al que circulaba mientras el condensador se
estaba cargando.
Carga
V(t)=Vº (1-e-t/RC)
I(t)=vº/R (e-t/RC)
Descarga
V(t)=Vº (e-t/RC)
I(t)= - vº/R (e-t/RC)
En donde:

V(t) es la tensión en el condensador.

V0 es la tensión de la fuente.
I(t) la intensidad de corriente que circula por el circuito.
 RC es la capitancia del condensador en faradios multiplicada por la resistencia del
circuito en Ohmnios.

C. MATERIALES

a) Placa de circuito y enchufes de puente

b) Resistencias de 10 k (2)
c) Capacitor de 2200  F, 16 V
d) Interruptor y cables de conexión
e) Multímetro y cronómetro
f) Fuente de tensión DC
g) Cronometro
h) Calculadora

D. ESQUEMA

E. PROCEDIMIENTO EXPERIMENTAL
1. Instale el equipo como se muestra en la figura 1, utilizando un capacitor de 2200
F a 16 V y resistencia de 10 k.
2. Solicite al profesor la verificación de la instalación antes de conectar la fuente de
tensión (12V-DC) a la toma de la red eléctrica.
3. La fuente debe ser regulado en la escala 4 y luego mida la diferencia de potencial
de la fuente () con el voltímetro.
4. Instale el voltímetro (escala de 20V) en paralelo con el capacitor, tomando en
cuenta la polaridad y manteniendo S abierto.
5. Luego proceda a realizar la conexión de S en el punto a (t = 0) y simultáneamente
ponga en marcha el cronómetro.
6. Para intervalos de tiempo iguales a 30 segundos, tome la lectura del voltímetro y
anote los valores de tiempo y voltaje en la tabla 1.
 7. Realice la adquisición de los datos experimentales hasta que el voltímetro
marque un voltaje constante para por lo menos 3 tiempos diferentes. Lo que
significa que el capacitor ha alcanzado su carga máxima.
Descarga del capacitor
8. Para proceder con la descarga del capacitor, realice simultáneamente la conexión
de S con b y ponga en marcha el cronómetro.
9. Para intervalos de tiempo iguales a 30 segundos, tome la lectura del voltímetro,
hasta que el voltaje tienda a cero: Anote los valores de tiempo y voltaje en una
tabla 1.

F. ANÁLISIS DE DATOS:

6.1Para los valores obtenidos en (5), grafique Vc en función de t, donde Vc es la

diferencia de potencial en el capacitor para el proceso de carga

6.3 Encuentre el valor de  ex y calcule el valor de VC + en cualquier

instante t.
Resolución

Para la carga:
Y = 0.03587142 ( X ) + 3.23095238
Para Descarga
Y = -0.0349 (X) + 8.91666
G.COMPARACION Y EVALUACION EXPERIMENTAL.

7.1 Compare y analice los procesos de carga y descarga del capacitor,

desarrollado experimentalmente.

Resolución

El proceso de carga se realiza en un intervalo de tiempo muy pequeño, mientras que en

el proceso de descarga el tiempo aumenta.

H. CONCLUSIONES:

1. Se determinó experimental mente que es posible hallar la constaste de tiempo.

2. Observamos que un capacitor se carga más rápido respecto a la descarga del
capacitor.
3. Esta diferencia de tiempo no depende del material que usemos en la experiencia.
4. Hallamos la constante tiempo t

I. BIBLIOGRAFÍA

[1] DIAZ PIZARRO, Guía de Prácticas de Física II, Volumen 1, Edición Segunda, Editorial
Deposito Legal en la Biblioteca Nacional del Perú, Arequipa, 2012

[2] YOUNG, FREEDMAN,SEARS,ZEMANSKY, Física Universitaria con física moderna,

Volumen 2, Edición Decimosegunda, Pearson Educación, México, 2009

[3] http://es.wikipedia.org/wiki/Condensador_el%C3%A9ctrico#Carga_y_descarga consultado

el 27 de Junio de 2012

[4] http://html.rincondelvago.com/carga-y-descarga-de-un-capacitador.html consultado el 29 de

Junio de 2012
