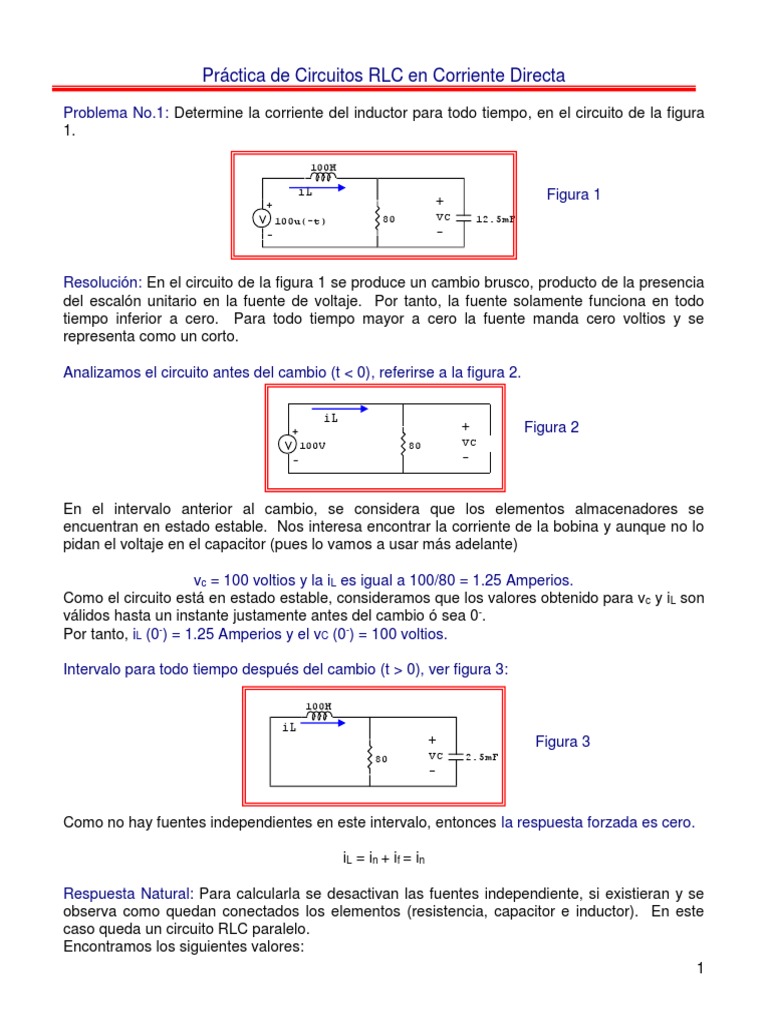

Práctica de Circuitos RLC en Corriente Directa

Problema No.1: Determine la corriente del inductor para todo tiempo, en el circuito de la figura
1.

100H

iL Figura 1
+ +
100u(-t) 80 vc 12.5mF
- -

Resolución: En el circuito de la figura 1 se produce un cambio brusco, producto de la presencia

del escalón unitario en la fuente de voltaje. Por tanto, la fuente solamente funciona en todo
tiempo inferior a cero. Para todo tiempo mayor a cero la fuente manda cero voltios y se
representa como un corto.

Analizamos el circuito antes del cambio (t < 0), referirse a la figura 2.

iL
+ + Figura 2
100V 80 vc
- -

En el intervalo anterior al cambio, se considera que los elementos almacenadores se

encuentran en estado estable. Nos interesa encontrar la corriente de la bobina y aunque no lo
pidan el voltaje en el capacitor (pues lo vamos a usar más adelante)

vc = 100 voltios y la iL es igual a 100/80 = 1.25 Amperios.

Como el circuito está en estado estable, consideramos que los valores obtenido para vc y iL son
válidos hasta un instante justamente antes del cambio ó sea 0-.
Por tanto, iL (0-) = 1.25 Amperios y el vC (0-) = 100 voltios.

Intervalo para todo tiempo después del cambio (t > 0), ver figura 3:

100H

iL
+ Figura 3
80 vc 2.5mF
-

Como no hay fuentes independientes en este intervalo, entonces la respuesta forzada es cero.

iL = in + if = in

Respuesta Natural: Para calcularla se desactivan las fuentes independiente, si existieran y se

observa como quedan conectados los elementos (resistencia, capacitor e inductor). En este
caso queda un circuito RLC paralelo.
Encontramos los siguientes valores:
1
 1 1
   2.5
2 RC 2 * 80 * 2.5 *10 3

1 1
0   2
LC 100 * 2.5 *10 3
La respuesta transitoria o natural es de tipo sobreamortiguado. Entonces:
s1     2  0  2.5  2.5 2  2.2  1
2

s 2     2  0  2.5  2.5 2  2.2  4

2

La respuesta natural tendrá la forma:

iL (t )  A1e t  A2 e 4t Ec. 1

Calculemos el valor de las Constantes A1 y A2:

De acuerdo a la condición inicial de la bobina: iL(0-) = iL(0+) = 1.25 Amperios, al reemplazarla en
la Ec 1:
1.25  A1  A2 Ec 2
di
La otra ecuación se obtiene derivando, ya que el v L  L
dt
v di
Al derivar se obtiene:    A1e t  4 A2 e 4t Ec 3
L dt
La condición inicial que se necesita para reemplazar en la Ec 3 se obtiene justamente después
del cambio (0+). Es necesario analizar el circuito en dicho momento, ver figura 4:
+ vL -
100H

1.25 A +
t = 0+
80 100V 2.5mF
- Figura 4

En t = 0+ la corriente de la bobina y el voltaje del capacitor no cambian, así que vL es -100

voltios (esta es la segunda condición inicial). La polaridad del voltaje de la bobina se lo marca
la corriente, positivo por donde entra la corriente de la bobina y negativa por donde sale.
Al reemplazar la segunda condición inicial en la Ec 3:
100
   A1  4 A2 Ec 4
100
Al resolver el sistema formado por Ec 2 y Ec 4 se obtiene: A1 = 1.333 y A2 = -0.0833. Al
reemplazar estos valores en la Ec 1 se tiene: iL (t )  1.333e t  0.0833e 4t Amperios.

Problema No. 2: Calcular vL para todo tiempo, en el circuito que aparece en la figura 5.

2
 t=0 200mH
Figura 5
10mA 2k
1/20uF 4k 20mA

Resolución: En el circuito de la figura 5 se produce un cambio brusco, producto del interruptor,

el cual está cerrado y abre en t = 0.

Analizamos el circuito antes del cambio (t < 0), figura 6.

t=0 - vl +

+ il Figura 6
10mA 2k vc 4k 20mA
-

En el intervalo anterior al cambio, se considera que los elementos almacenadores se

encuentran en estado estable. Nos interesa encontrar la corriente de la bobina y aunque no lo
pidan el voltaje en el capacitor (pues lo vamos a usar más adelante). Observe que el problema
inicialmente no marcó la dirección de corriente de la bobina, ni la polaridad del condensador ni
de la bobina, por tanto nos corresponde a nosotros marcarla y una vez marcadas no se pueden
cambiar a lo largo del desarrollo del circuito.

(2 *10 3 )(4 *10 3 )

El voltaje en el condensador es: vc  * (10 *10 3  20 *10 3 )  40voltios
(2 *10  4 *10 )
3 3

40
i L  20 *10 3  i4 k  20 *10 3  ( 3
)  10 *10 3  10mA
4 *10
Por tanto, iL (0-) = 10 mA y el vC (0-) = 40 voltios.

Intervalo para todo tiempo después del cambio (t > 0), ver figura 7:
- vl +
200mH

+ il Figura 7
10mA 2k vc 1/20 uF 4k 20mA
-

Los elementos almacenadores no “ven” la fuente de 10 mA, por tanto solo es necesario analizar
el circuito que tiene el recuadro naranja (derecha). Antes de encontrar el voltaje en la bobina
es mejor encontrar primero la corriente en la bobina y luego el voltaje en ella.

Respuesta Forzada: Los elementos almacenadores se vuelven a colocar en estado estable, ver
figura 8:
3
 - vlf +

+ ilf Figura 8
10mA 2k vcf
4k 20mA
-

El subíndice “f” se refiere a forzado. La iLf es cero, mientras que el vCf es 80 voltios. El vLF es
cero.

Respuesta Natural: Para calcularla se desactivan las fuentes independiente, si existieran y se

observa como quedan conectados los elementos (resistencia, capacitor e inductor). En este
caso queda un circuito RLC serie, ver figura 9:

200mH

Figura 9
1/20uF 4k

Encontramos los siguientes valores:

R 4000
   10,000
2L 2 * 200 *10 3
1 1
0    10,000
LC 3 1 6
(200 *10 )( *10 )
20
La respuesta transitoria o natural es de tipo críticamente amortiguado. La respuesta natural
tiene la forma: iLn  e t ( A1t  A2 )  e 10,000t ( A1t  A2 ) . Ec 4. El subíndice “n” se refiere a natural.
Calculemos el valor de las Constantes A1 y A2:
De acuerdo a la condición inicial de la bobina: iL(0-) = iL(0+) = 10 mA, al reemplazarla en la Ec 4:
10 *10 3  A2 Ec 5
di
La otra ecuación se obtiene derivando, ya que el v L  L
dt
v di
Al derivar se obtiene:   10,000e 10,000t ( A1t  A2 )  A1e 10,000t Ec 6
L dt
La condición inicial que se necesita para reemplazar en la Ec 6 se obtiene justamente después
del cambio (0+). Es necesario analizar el circuito en dicho momento, figura 10:
- vlf +
200mH

+ 10 mA t = 0+
40V 1/20uF 4k 20mA
-
Figura 10
4
El voltaje en el resistor es: (4,000)(10*10-3) = 40 voltios (con polaridad positiva al norte)
El voltaje de la bobina es cero (esta es la segunda condición inicial).

Al reemplazar la segunda condición inicial en la Ec 6:

0  10,000( A2 )  A1 Ec 7
Al resolver el sistema formado por Ec 5 y Ec 7 se obtiene: A1 = 100 y A2 = 10*10-3. Al
reemplazar estos valores en la Ec 4 se tiene: iL  e 10,000t (100t  10 *10 3 ) Amperios.

Ahora procedemos a buscar el voltaje en el inductor:

di
 
v L  L  200 *10 3  10,000e 10,000t (100t  10 *10 3 )  100e 10,000t  200,000te 10,000t voltios
dt

Problema No. 3: Calcular la corriente i para todo tiempo, en el circuito de la figura 11

t=0 1/6

40mH Figura 11
+
2A 1/6 1F
2/3V
-
i t=0
1/6

Resolución: En el circuito de la figura 11 se produce dos cambios bruscos, producto de la

presencia de los dos interruptores, pero ambos cambios se dan al mismo tiempo (t = 0).

Analizamos el circuito antes del cambio (t < 0), ver figura 12.

1/6

iL Figura 12
+
+
2A 1/6
vc
2/3V
-
-
i 1/6

En el intervalo anterior al cambio, se considera que los elementos almacenadores se

encuentran en estado estable. Nos interesa encontrar la corriente del resistor de 1/6Ω y
aunque no la pidan: la corriente de la bobina y el voltaje en el capacitor (pues lo vamos a usar
más adelante). Observe que el problema inicialmente no marcó la dirección de corriente de la
bobina, ni la polaridad del condensador, por tanto nos corresponde a nosotros marcarla y una
vez marcadas no se pueden cambiar a lo largo del desarrollo del circuito.

El circuito se puede reducir, referirse a la figura 13:

5
 1/6

Figura 13
2A +
I1 1/12 I2 2/3V
-

Las ecuaciones de mallas son:

- (1/12) I1 + (1/6+1/12) I2 = - 2/3 Ec (8)
I1 = 2 Ec (9)
Al resolver el sistema, formado por la Ec (8) y Ec (9), se obtiene: I1 = 2 amperios e I2 = - 2
amperios.

El vC = v1/12Ω = (1/12)[2-(-2)] = 0.333 voltios

La i1/6Ω es = (0.333voltios)/(1/6Ω) = 2 amperios
La iL es = (0.333voltios)/(1/6Ω) = 2 amperios.

Por tanto, iL (0-) = 2 amperios y el vC (0-) = 0.333 voltios.

Intervalo para todo tiempo después del cambio (t > 0), referirse a la figura 14:

1/6

il 40mH
+ + Figura 14
2A 1F
1/6 vc 2/3V
- -
i 1/6

Los elementos almacenadores no “ven” la fuente de 2/3 V, por tanto solo es necesario analizar
el circuito que tiene el recuadro amarillo (izquierda). Antes de encontrar la corriente en el
resistor de 1/6Ω es mejor encontrar, primero, el voltaje en el condensador.

Respuesta Forzada: Los elementos almacenadores se vuelven a colocar en estado estable, ver
figura 15:

ilf
+
Figura 15
2A 1/6 vcf
-

6
El cierre del interruptor que está en paralelo con la resistencia de 1/6Ω desactiva a los
resistores. La corriente fluye por la trayectoria externa del circuito. El subíndice “f” se refiere a
forzado.
La corriente forzada de la bobina es -2 amperios. El voltaje forzado del condensador es cero
voltios.

Respuesta Natural: Para calcularla se desactivan las fuentes independiente, si existieran y se

observa como quedan conectados los elementos (resistencia, capacitor e inductor). En este
caso queda un circuito RLC paralelo, ver figura 16:

1/6 1F
Figura 16
40mH

Encontramos los siguientes valores:

1 1
  3
2 RC 1
2 * ( ) *1
6

1 1
0   5
LC 1 * 40 *10 3
La respuesta transitoria o natural es de tipo subamortiguada. Entonces:
d  (0 2   2  5 2  32  4

La respuesta natural tendrá la forma:

vc n (t )  e t ( A1 cos d t  A2 send t )  e 3t ( A1 cos 4t  A2 sen4t ) Ec. 10. El subíndice “n” se refiere a
natural.

Calculemos el valor de las Constantes A1 y A2:

De acuerdo a la condición inicial del capacitor: vc(0-) = vC(0+) = 0.333 voltios, al reemplazarla en
la Ec 10:
0.333  A1 Ec 11
dv
La otra ecuación se obtiene derivando, ya que la ic  C
dt
i dv
Al derivar se obtiene: C   3e 3t ( A1 cos 4t  A2 sen4t )  e 3t (4 A1 sen4t  4 A2 cos 4t ) Ec 12
C dt
La condición inicial que se necesita para reemplazar en la Ec 12 se obtiene justamente
después del cambio (0+). Es necesario analizar el circuito en dicho momento, ver figura 17:

7
 2A 40mH
+
2A 1/6 0.333v 1F Figura 17
-

0.333
ic (0  )  2  i L  i1 / 6  2  2  ( )  2amperios . Esta es la segunda condición inicial.
1
6
Al reemplazar la segunda condición inicial en la Ec 12:
dv
iC  C  3e 3t ( A1 cos 4t  A2 sen4t )  e 3t (4 A1 sen4t  4 A2 cos 4t )
dt Ec 13
2  3 A1  4 A2
Al reemplazar A1 en la Ec (13), se obtiene: A2 = 0.75 Al reemplazar estos valores en la Ec 10
se tiene:
vc (t )  e 3t (0.333 cos 4t  0.75sen4t ) voltios.

Ahora procedemos a buscar la corriente en el resistor 1/6Ω: Como este resistor está en paralelo
con el capacitor tienen el mismo voltaje, entonces por Ley de Ohm podemos calcular la
corriente del resistor:

vc e 3t (0.333 cos 4t  0.75sen4t )

i1    6e 3t (0.333 cos 4t  0.75sen4t )amperios
6
 R 1
6

Problema No. 4: Calcular la corriente del inductor para todo tiempo, en el circuito de la figura
18.

t=2 seg
1 t=0 3 1H b 2

a
iL Fig 18
3
-
+
20V
20V + +
1/25F
- 100u(2-t)
-

Resolución: En el circuito de la figura 18, se produce tres cambios bruscos: producto de la

presencia de los dos interruptores y la función escalón de la fuente de voltaje. La fuente que
tiene el escalón unitario funciona de la siguiente forma: Para todo tiempo menor a 2 segundos
envía 100 voltios y para todo tiempo mayor a 2 segundos envía cero voltios. El interruptor que
está en serie con la bobina cambia de la posición “a” a la posición “b” cuando t = 2 segundos.

Aunque son tres cambios bruscos, uno de ellos se produce en t = 0 y los otros dos se producen
en t = 2 segundos. Nos corresponde analizar tres intervalos.
8
Primer intervalo: Analizamos el circuito antes del primer cambio (t < 0), referirse a la figura 19.

1 3 b 2

a
iL Fig 19
3
-
+ +
20V
20V + vc +
- 100V -
-

En el intervalo anterior al cambio, se considera que los elementos almacenadores se

encuentran en estado estable. Nos interesa encontrar la corriente de la bobina y aunque no la
pidan: el voltaje en el capacitor (pues lo vamos a usar más adelante). Observe que el problema
inicialmente no marcó la polaridad del condensador, por tanto nos corresponde a nosotros
marcarla y una vez marcada no se pueden cambiar a lo largo del desarrollo del circuito.

La corriente en la bobina es cero.

La corriente que circula en la malla de la izquierda es de 20 Amperios (-100+4i+20=0). El
voltaje en resistor de 3Ω es 60 voltios con polaridad positiva al sur, por tanto el voltaje en el
condensador es de 40 voltios.

Por tanto, iL (0-) = 0 y el vC (0-) = 40 voltios.

Segundo intervalo: (0<t < 2 segundos), referirse a la figura 20:

1 3 1H b 2

a
iL
3
-
+ + Figura 20
20V
20V + vc 1/25F +
- 100V -
-

Los elementos almacenadores no “ven” las fuentes de 20 V, por tanto solo es necesario
analizar la parte central del circuito (aquella que no tiene recuadro).

Respuesta Forzada: Los elementos almacenadores se vuelven a colocar en estado estable, ver
figura 21:
3 b
a
iLf Fig 21
3
+
+ vcf
100V -
-

9
La corriente forzada de la bobina es cero y el voltaje forzado del capacitor es 100 voltios.

Respuesta Natural: Para calcularla se desactivan las fuentes independiente, si existieran y se

observa como quedan conectados los elementos (resistencia, capacitor e inductor). En este
caso queda un circuito RLC serie, ver figura 22:

3 1H b
a
Figura 22
3
1/25F

Encontramos los siguientes valores:

R 6
  3
2 L 2 *1
1 1
0   5
LC 1
(1)( )
25

La respuesta transitoria o natural es de tipo subamortiguada. Entonces:

d  (0 2   2  5 2  32  4

La respuesta natural tendrá la forma:

iL n (t )  e t ( A1 cos d t  A2 send t )  e 3t ( A1 cos 4t  A2 sen4t ) Ec. 14. El subíndice “n” se refiere a
natural.

Calculemos el valor de las Constantes A1 y A2:

De acuerdo a la condición inicial de la bobina: iL(0-) = iL(0+) = 0, al reemplazarla en la Ec 14:
0  A1 Ec 15
di
La otra ecuación se obtiene derivando, ya que la v L  L
dt

vL
di
Al derivar se obtiene:  3e 3t ( A1 cos 4t  A2 sen4t )  e 3t (4 A1 sen4t  4 A2 cos 4t ) Ec 16

L dt
La condición inicial que se necesita para reemplazar en la Ec 16 se obtiene justamente
después del cambio (0+). Es necesario analizar el circuito en dicho momento, ver figura 23:

10
 3 b
0 a

3 Figura 23
+
+ 40v
100V -
-

El voltaje en la bobina es 60 voltios, con polaridad positiva a la izquierda, como efectivamente

debe ser. Esta es la segunda condición inicial.

Al reemplazar la segunda condición inicial en la Ec 16:

di
v L  L  3e 3t ( A1 cos 4t  A2 sen4t )  e 3t (4 A1 sen4t  4 A2 cos 4t )
dt
60  3 A1  4 A2 Ec 17
A2  15
Se obtiene: A1 = 0 y A2 = 15 Al reemplazar estos valores en la Ec 14 se tiene:
i L (t )  15e 3t sen4t amperios. Ec. 16

Ultimo intervalo: (t > 2) segundos, ver figura 24

3 1H b 2

a
iL
- Figura 24
20V
3 1/25F +

Observese que el capacitor no es “visto” por la bobina debido al accionamiento del interruptor.
Por tanto el circuito resultante es RL como los que analizamos en el módulo anterior.

En este caso solamente necesitamos una condición inicial, la cual obtenemos del intervalo
anterior. Es necesario ir a la Ec 16 y darle valor al tiempo de 2 segundos (el momento en que
ocurre el accionamiento del interruptor). Al hacer esto se obtiene:
Cuando t = 2 segundos iL = 15e-6sen 8 = 0.0367 amperios. La calculadora debe estar en
radianes para el cálculo de la función seno.

Respuesta Forzada: Los elementos almacenadores se vuelven a colocar en estado estable, ver
figura 25:

11
 3 b 2

a
iL
-
20V
Figura 25
3 +

La corriente forzada de la bobina es: iL = (20 voltios)/(3Ω + 3Ω + 2Ω) = 2.5 amperios

Respuesta Natural: Tiene la forma A3e-(t-2)/τ. Podemos encontrar el valor de τ = Leq/Req = 1/8 =
0.125 segundos.
Para encontrar el valor de A3, es necesario contar con una condición inicial. Sabemos que la
bobina se opone a cambios bruscos de corriente, por tanto la ibob2- = ibob2+ = 0.0367 Amperios.
La condición inicial es cuando t = 2 segundos la ibob = 0.0367 Amperios.

Ibob = in + if = Ae-t/τ + 2.5 = Ae-t/.2 + 2.5 = A3e-8(t-2) + 2.5

Al reemplazar la condición inicial se tiene:
Ibob = A3e-8(t-2) + 2.5
0.0367 = A3eo + 2.5; donde A3 = -2.4633
Ibob = 2.5 - 2.4633e-8(t-2) Amperios.

Problema 5: Encontrar el voltaje del capacitor para todo tiempo mayor que cero.
R1 L1
1 0.5H

iL
Figura 26
+
t=0 2F
+ V1 Vc
12V C1
R2 -
5

Resolución: El circuito mostrado (figura 26) tiene un cambio brusco en t=1seg. Primero
analizaremos para todo tiempo menor que cero la respuesta forzada de los elementos
almacenadores. La figura 27 muestra el circuito para t<0, con los elementos en estado estable.
R1
1

iL +
t=0 Figura 27
+ V1 Vc
12V
R2 -
5

12
Analizando el circuito resultante mediante la L.V.K, se obtiene que:
 12  VR1  VR 5  0
 12  iL 1  5  0
12
iL 
6
iL  2 A

Se ve claramente que el Voltaje del capacitor Vc, es igual al voltaje de la resistencia de 5Ω.
Por lo tanto, Vc = 10V.

Ahora se analizará el circuito para todo tiempo mayor que 0. La figura 28 muestra el circuito
resultante.
R1 L1
1 0.5H

iL + Figura 28
+ V1 C1
Vc
12V 2F
R2 -
5

Como se observa, la resistencia de 5Ω se encuentra en serie con un abierto, por lo que se

puede obviar del análisis del circuito. Se ve entonces un circuito RLC serie, y la presencia de la
fuente independiente de 12V, supone que hay que calcular una respuesta forzada y una
natural.

Para la respuesta forzada, se ponen los elementos almacenadores en estado estable

R1
1

iL Figura 29
+
+ V1
10V Vc
-

A simple vista, se ve que:

iL F  0 A
Vc F  10V

Para la respuesta natural, se desactivan las fuentes independientes, en este caso sólo la de
12V. Como se muestra en la siguiente figura

13
 R1 L1
1 0.5H

iL
+ Figura 30
C1
Vc
2F
-

R 1
  1
2 L 20.5
1 1
0   1
LC 0.52
 2  0 2

El circuito tiene una respuesta Críticamente Amortiguada. Para calcular el voltaje del capacitor,
utilizaremos un método alternativo. Encontraremos la corriente de la bobina, y como los
elementos están conectados en serie, es la misma corriente que verán tanto la resistencia
como el capacitor.
iL t   iL N  iL F
iL t   e t ( A1t  A2 )
iL (t )  e t ( A1t  A2 ) EC. 18

Para t = 0, la corriente de la bobina es de iL=2 Amp. Por lo tanto reemplazando en la ecuación

18, se obtiene que A2 = 2.

Para encontrar la primera constante, hay que evaluar una segunda condición inicial. Esta se
obtiene de la relación:
VL di

L dt
VL
 e t ( A1t  A2 )  e t ( A1 ) EC. 19
L
Analizando el circuito para t = 0+
R1 L1
1 0.5H

iL= 2
+
+ V1 C1 Figura 31
12V Vc = 10
2F -

Aplicando L.V.K., se obtiene que VL = 0.

14
Por lo tanto reemplazado en la ecuación 19, se obtiene que:
0  2  A1
A1  2
Entonces, la corriente de la bobina para todo tiempo mayor que cero es:

iL(t )  e t (2t  2)
iL(t )  2e t (t  1)

Sabiendo que la corriente del capacitor y de la bobina es la misma, se puede aplicar la

siguiente igualdad para encontrar el voltaje del capacitor:
dv
Ic  C
dt
Ic
dt  dv
C
t v
Ic
0 C dt  v v N
o

2e t (t  1)
v  v0   2
dt

v  e t (t  2)  2  v o
v (t )  e t (t  2)  2  v o
v (t )  e t (t  2)  2  v o
EC. 20

Para evaluar la constante Vo, tomamos un instante de tiempo en el cual el voltaje del capacitor
es conocido. En t = 0, Vc = 10 Voltios, entonces reemplazando en la ecuación 20, se tiene que
Vo = 10.
Entonces:
v(t )  e t (t  2)  12

Problema 6: Encontrar la corriente en el inductor para cualquier tiempo dado.

El circuito posee dos cambios bruscos, uno en t=0 y el otro en t=1, debido tanto a interruptores
como fuentes de escalón unitario. Como siempre, primero analizaremos el intervalo de t<0,
considerando los elementos almacenadores en estado estable para encontrar su respuesta
forzada. La figura 32 muestra el circuito resultante. Se puede apreciar que dos resistores
quedan desactivados debido a que están en serie con un abierto y que la única fuente
dependiente activa es la de 20V.

15
 10 5

+
100[u(t)-u(t-1)]
-
t=1
20V

50u(t-1) Figura 32

+
t=0
t=1
5
+
iL 30H
Vc 1/5F
10 -

10 5

20V
Figura 33

+
5
+
30H
iL Vc 1/5 F
10 -

El circuito resultante queda como se muestra en la figura 33, y poniendo los elementos
almacenadores en estado estable, resulta el circuito de la figura 34.

5 5

20V Figura 34 20V

Figura 35
-

+ +
iL 30H Vc 1/5 F iL Vc
-
10 -
10

Fácilmente se ve que iL = 0; y Vc = +20V.

Ahora analizaremos el circuito para todo tiempo entre 0 y 1 (0 < t < 1). En este caso, sólo
permanece activa la fuente de 100V, por lo tanto hay que calcular la respuesta forzada y la
respuesta natural. El circuito resultante es el siguiente:

16
 5

+
100V
- + Figura 36
Vc 1/5 F
-
iL 30H

10

Para analizar la respuesta forzada, como siempre se ponen los dispositivos almacenadores en
estado estable.

+
100V
- + Figura 37
Vc
-
iL

10

iL F  0
Vc  100V

Para la respuesta natural, se desactivan todas las fuentes independientes, en esta caso sólo la
de 100 V. Se encuentran los coeficientes α y ω0. Como se muestra en la figura 37, el circuito
resultante es un Circuito RLC serie.
5

+
Figura 38
30H Vc 1/5 F
-
iL

10
|

17
 R (10  5)
   0.25
2 L (2)(30)
1 1
0    0.4082
LC 1
(30) 
5
Como α < ω0 , la respuesta que tiene este intervalo es sub-amortiguada. Se calcula el
2 2

coeficiente ωd, y se evalúan las condiciones iniciales para conseguir así los coeficientes de la
respuesta:
 d   0 2   2  0.323
iL (t )  iL N  iL F
iL (t )  e 0.25t A1 cos(0.323t )  A2 sen(0.323t )  0 Ec. 21

Para t=0, iL=0. Entonces, reemplazando esto en la ecuación 21, se tiene que A1 = 0. Para
evaluar la segunda condición inicial, es necesario obtener el Voltaje de la bobina para t=0+. Se
muestra en la figura 38 dicho circuito:

+
100V Figura 39
- +
Vc 1/5 F
- 20 V
iL 30H
0A

10

Por L.V.K, se obtiene lo siguiente:

 100  Vc  V L  0
V L  80V

V L di

L dt
 0.25e 0.25t A2 sen(0.323t )  e 0.25t 0.323 A2 cos(0.323t )
VL
L
80
 0.323 A2
30
A2  8.256

iL (t )  e 0.25t 8.256sen(0.323t ) Ec. 22 0<t<1

18
Para todo tiempo mayor que 1, Sólo queda activa la fuente de corriente de 50 Amperios, ya que
la fuente de 100 voltios sólo funciona para tiempos entre 0 y 1 segundos. El circuito resultante
es el siguiente:

10

iL 5
Figura 40
50A 30H

Hay que calcular la respuesta forzada y natural del circuito. Para la forzada se coloca la bobina
en estado estable (Corto), y se obtiene que la corriente forzada es de -50 Amperios, ya que la
misma va en dirección opuesta a la marcada. Para la respuesta natural, se desactiva la fuente
de 50 Amperios (abierto) y queda un circuito RL, como se muestra en la figura siguiente:
10

iL 30H 5 Figura 41

iL (t )  iL N  iL F
t

iL N  Ae 

L 30
   6
R 5
1
 t
iL (t )  Ae 6
 50
1
 t 1 Ec. 23
iL (t )  Ae 6
 50

Para evaluar la constante, se necesita una condición inicial. La misma se encuentra

reemplazando en el intervalo anterior (Ec. 22) t=1. Así, se obtiene que cuando t = 1, iL=2.041
Amperios.

Ahora se reemplaza estos valores (t=1, iL = 2.041) en la ecuación 23, se obtiene que A =
52.041.

Por lo tanto la respuesta que presenta el circuito RL para todo tiempo mayor que 1 es:

1
 t 1
iL (t )  52.041e 6
 50

19
