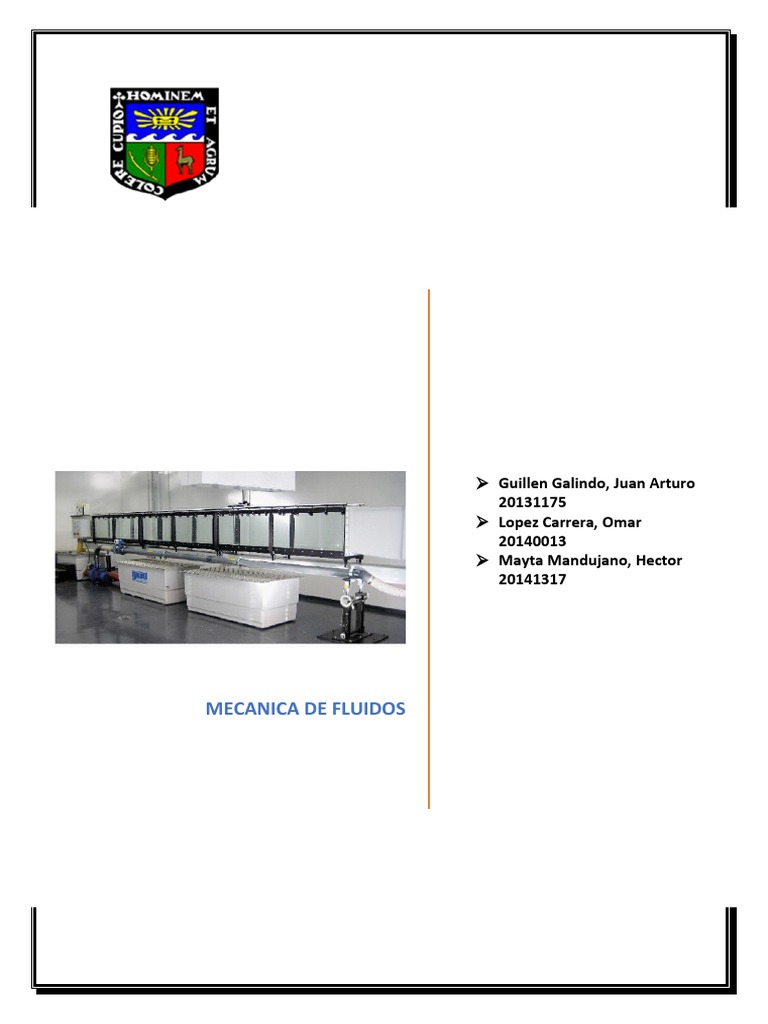

 Guillen Galindo, Juan Arturo

20131175
 Lopez Carrera, Omar
20140013
 Mayta Mandujano, Hector
20141317

MECANICA DE FLUIDOS

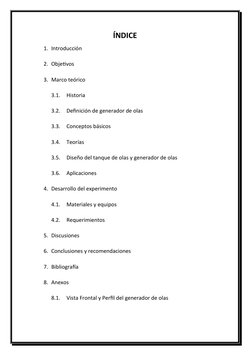

 ÍNDICE
1. Introducción

2. Objetivos

3. Marco teórico

3.1. Historia

3.2. Definición de generador de olas

3.3. Conceptos básicos

3.4. Teorías

3.5. Diseño del tanque de olas y generador de olas

3.6. Aplicaciones

4. Desarrollo del experimento

4.1. Materiales y equipos

4.2. Requerimientos

5. Discusiones

6. Conclusiones y recomendaciones

7. Bibliografía

8. Anexos

8.1. Vista Frontal y Perfil del generador de olas

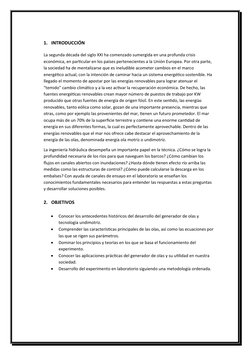

1. INTRODUCCIÓN

La segunda década del siglo XXI ha comenzado sumergida en una profunda crisis
económica, en particular en los países pertenecientes a la Unión Europea. Por otra parte,
la sociedad ha de mentalizarse que es ineludible acometer cambios en el marco
energético actual, con la intención de caminar hacia un sistema energético sostenible. Ha
llegado el momento de apostar por las energías renovables para lograr atenuar el
“temido” cambio climático y a la vez activar la recuperación económica. De hecho, las
fuentes energéticas renovables crean mayor número de puestos de trabajo por KW
producido que otras fuentes de energía de origen fósil. En este sentido, las energías
renovables, tanto eólica como solar, gozan de una importante presencia, mientras que
otras, como por ejemplo las provenientes del mar, tienen un futuro prometedor. El mar
ocupa más de un 70% de la superficie terrestre y contiene una enorme cantidad de
energía en sus diferentes formas, la cual es perfectamente aprovechable. Dentro de las
energías renovables que el mar nos ofrece cabe destacar el aprovechamiento de la
energía de las olas, denominada energía ola motriz o undimotriz.

La ingeniería hidráulica desempeña un importante papel en la técnica. ¿Cómo se logra la

profundidad necesaria de los ríos para que naveguen los barcos? ¿Cómo cambian los
flujos en canales abiertos con inundaciones? ¿Hasta dónde tienen efecto río arriba las
medidas como las estructuras de control? ¿Cómo puede calcularse la descarga en los
embalses? Con ayuda de canales de ensayo en el laboratorio se enseñan los
conocimientos fundamentales necesarios para entender las respuestas a estas preguntas
y desarrollar soluciones posibles.

2. OBJETIVOS

 Conocer los antecedentes históricos del desarrollo del generador de olas y

tecnología undimotriz.
 Comprender las características principales de las olas, así como las ecuaciones por
las que se rigen sus parámetros.
 Dominar los principios y teorías en los que se basa el funcionamiento del
experimento.
 Conocer las aplicaciones prácticas del generador de olas y su utilidad en nuestra
sociedad.
 Desarrollo del experimento en laboratorio siguiendo una metodología ordenada.

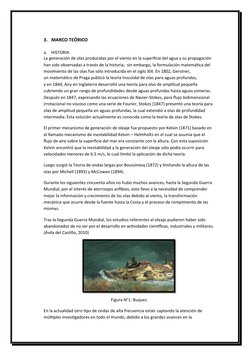

3. MARCO TEÓRICO

a. HISTORIA
La generación de olas producidas por el viento en la superficie del agua y su propagación
han sido observadas a través de la historia; sin embargo, la formulación matemática del
movimiento de las olas fue sólo introducida en el siglo XIX. En 1802, Gerstner,
un matemático de Praga publicó la teoría trocoidal de olas para aguas profundas,
y en 1844, Airy en Inglaterra desarrolló una teoría para olas de amplitud pequeña
cubriendo un gran rango de profundidades desde aguas profundas hasta aguas someras.
Después en 1847, expresando las ecuaciones de Navier-Stokes, para flujo bidimensional
irrotacional no viscoso como una serie de Fourier, Stokes (1847) presentó una teoría para
olas de amplitud pequeña en aguas profundas, la cual extendió a olas de profundidad
intermedia. Esta solución actualmente es conocida como la teoría de olas de Stokes.

El primer mecanismo de generación de oleaje fue propuesto por Kelvin (1871) basado en

el llamado mecanismo de inestabilidad Kelvin – Helmholtz en el cual se asumía que el
flujo de aire sobre la superficie del mar era constante con la altura. Con esta suposición
Kelvin encontró que la inestabilidad y la generación del oleaje sólo podía ocurrir para
velocidades menores de 6.5 m/s, lo cual limitó la aplicación de dicha teoría.

Luego surgió la Teoría de ondas largas por Boussinesq (1872) y limitando la altura de las
olas por Michell (1893) y McCowan (1894).

Durante los siguientes cincuenta años no hubo muchos avances, hasta la Segunda Guerra
Mundial, por el interés de aterrizajes anfibios, esto llevo a la necesidad de comprender
mejor la información y crecimiento de las olas debido al viento, la transformación
mecánica que ocurre desde la fuente hasta la Costa y el proceso de rompimiento de las
mismas.

Tras la Segunda Guerra Mundial, los estudios referentes al oleaje pudieron haber sido
abandonados de no ser por el desarrollo en actividades científicas, industriales y militares.
(Ávila del Castillo, 2010)

Figura N°1: Buques

En la actualidad otro tipo de ondas de alta frecuencia están captando la atención de

múltiples investigadores en todo el mundo, debido a los grandes avances en la
teledetección y sus aplicaciones a la oceanografía y la ingeniería de costas. Entre estos se
pueden mencionar el estudio de la transferencia de momentos y de gas durante la
interacción del flujo de aire en la superficie del mar, estudio de la reflectividad del océano
(interpretación del sensoriamente remoto de ondas capilares) a partir de lo  cual
es posible deducir la velocidad del viento y la influencia de este tipo de ondas en la
generación del oleaje.

b. DEFINICIÓN DE GENERADOR DE OLAS

Se define olas como el fenómeno físico que se desplaza a través de superficies como
mares, océanos, ríos, lagos y canales. Las olas son el resultado del efecto del viento
soplando a lo largo de cientos o miles de kilómetros en mar abierto, lo que origina una
transferencia de energía hacia la superficie del océano. Son, por tanto, una forma de
energía cinética a la que se puede acceder usando diversos mecanismos armónicos
que responden al movimiento de las olas, captando parte de su energía.
Son cinco los elementos que contribuyen a la formación de las olas:

 Velocidad del viento.

 Distancia de agua 'abierta' que el viento tiene para soplar.
 Ancho del área afectada por este viento.
 Tiempo del que dispone el viento para soplar.
 Profundidad del agua.

Dentro de ellos el más importante y generador principal es el viento, cuya fricción con la
superficie del agua produce un cierto arrastre, dando lugar primero a la formación de
rizaduras (arrugas) en la superficie del agua, llamadas ondas u olas capilares, de sólo unos
milímetros de altura y hasta 1,7 cm de longitud de onda, después de esto los otros
factores comienza a influir en el tamaño de las olas y cuanto mayores son cada uno de
ellos, mayor tamaño tendrá las olas. Las olas del mar son ondas que se generan por la
fuerza del viento y son restauradas por la gravedad. El viento fricciona con la superficie
del agua, ocasionando un arrastre sobre la misma. De esta manera, a medida que la
fricción aumenta se va incrementando el tamaño de la onda en formación.

Aquí se inicia un ciclo en el que, a mayor tamaño de la ola, mayor impulso generado por el
viento, pues la superficie sobre la que este choca es mayor. A medida que la ola llega a
profundidades menores, la fuerza de rozamiento del fondo del mar va frenando su
impulso y haciéndola perder masa, por lo que decrece en tamaño e intensidad, y cuando
llega a la orilla no es más que una pequeña ola.

c. CONCEPTOS BÁSICOS

Como marco teórico y algunos conceptos básicos que se tendrán en cuenta dentro del
experimento a realizar se considerarán los siguientes parámetros, ecuaciones y
definiciones.

A. Características principales de una ola.

Siendo su parte alta conocida como cresta y la parte más profunda entre olas
consecutivas, como valle. Los parámetros más importantes para describir las olas son

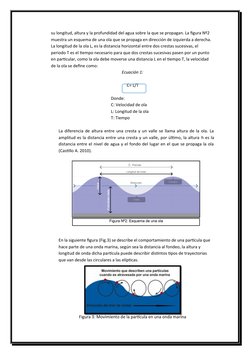

su longitud, altura y la profundidad del agua sobre la que se propagan. La figura Nº2
muestra un esquema de una ola que se propaga en dirección de izquierda a derecha.
La longitud de la ola L, es la distancia horizontal entre dos crestas sucesivas, el
periodo T es el tiempo necesario para que dos crestas sucesivas pasen por un punto
en particular, como la ola debe moverse una distancia L en el tiempo T, la velocidad
de la ola se define como:
Ecuación 1:

C= L/T

Donde:
C: Velocidad de ola
L: Longitud de la ola
T: Tiempo

La diferencia de altura entre una cresta y un valle se llama altura de la ola. La

amplitud es la distancia entre una cresta y un valle, por último, la altura h es la
distancia entre el nivel de agua y el fondo del lugar en el que se propaga la ola
(Castillo A. 2010).

En la siguiente figura (Fig.3) se describe el comportamiento de una partícula que

hace parte de una onda marina, según sea la distancia al fondeo, la altura y
longitud de onda dicha partícula puede describir distintos tipos de trayectorias
que van desde las circulares a las elípticas.

Figura 3: Movimiento de la partícula en una onda marina

 B. Parámetros y ecuaciones
A continuacion se detalla cada uno de los parámetros con sus respectivas
ecuaciones que resultan fundamentales para la descripcion de las olas.

 Longitud de onda (λ): Distancia que separa dos crestas consecutivas.

En profundidades indefinidas, la longitud de onda se define como

gx T 2
λ=
2π

 Periodo de la ola (T): Tiempo entre dos crestas o dos valles sucesivos:

2π
T=
ω

 Celeridad de la onda: Velocidad de traslación de la ola o velocidad de

fase:

λ ω
C= =
T k

2π
Donde: K=
λ
 Celeridad del grupo:
C g xT
C x= =
2 4π

 Peso específico del agua de mar: ρ=1028 kg/ m 3

La potencia de las olas depende del cuadrado de la altura de la ola o, que es lo

mismo, de la velocidad del viento, y del periodo o frecuencia del movimiento. Las
siguientes fórmulas son las expresiones de la energía, del flujo de energía y de la
potencia por metro de frente de ola. Sobra decir que, cuanto mayor sea la velocidad
del viento incidente, mayor serán los valores de la energía y de la potencia de la ola.

 Energía total (kJ/m2):

ρ x g x H2
8

 Flujo de energía (kW/m)

ρ x g x H2 ρ x g2 x H 2 x T
x Cg=
8 32 π

 P (kW/m) = 0.96 x H2 (m) x T(s)

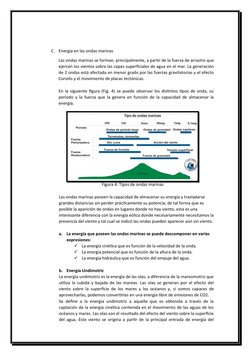

C. Energía en las ondas marinas

Las ondas marinas se forman, principalmente, a partir de la fuerza de arrastre que

ejercen los vientos sobre las capas superficiales de agua en el mar. La generación
de 2 ondas está afectada en menor grado por las fuerzas gravitatorias y el efecto
Coriolis y el movimiento de placas tectónicas.

En la siguiente figura (Fig. 4) se puede observar los distintos tipos de onda, su

periodo y la fuerza que la genera en función de la capacidad de almacenar la
energía.

Figura 4: Tipos de ondas marinas

Las ondas marinas poseen la capacidad de almacenar su energía y trasladarse

grandes distancias sin perder prácticamente su potencia; de tal forma que es
posible la aparición de ondas en lugares donde no hay viento, esta es una
interesante diferencia con la energía eólica donde necesariamente necesitamos la
presencia del viento y tal cual se indicó las ondas pueden aparecer aún sin viento.

a. La energía que poseen las ondas marinas se puede descomponer en varias

expresiones:
 La energía cinética que es función de la velocidad de la onda.
 La energía potencial que es función de la altura de la onda.
 La energía hidráulica que es función del empuje del agua.

b. Energía Undimotriz
La energía undimotriz es la energía de las olas, a diferencia de la mareomotriz que
utiliza la subida y bajada de las mareas. Las olas se generan por el efecto del
viento sobre la superficie de los mares y los océanos y, si somos capaces de
aprovecharlas, podemos convertirlas en una energía libre de emisiones de CO2.
Se define a la energía undimotriz a aquella que es obtenida a través de la
captación de la energía cinética contenida en el movimiento de las aguas de los
océanos y mares. Las olas son el resultado del efecto del viento sobre la superficie
del agua. Este viento se origina a partir de la principal entrada de energía del

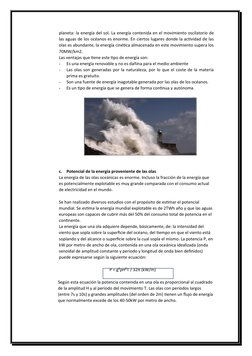

planeta: la energía del sol. La energía contenida en el movimiento oscilatorio de
las aguas de los océanos es enorme. En ciertos lugares donde la actividad de las
olas es abundante, la energía cinética almacenada en este movimiento supera los
70MW/km2.
Las ventajas que tiene este tipo de energía son:
- Es una energía renovable y no es dañina para el medio ambiente
- Las olas son generadas por la naturaleza, por lo que el coste de la materia
prima es gratuito.
- Son una fuente de energía inagotable generada por las olas de los océanos.
- Es un tipo de energía que se genera de forma continua y autónoma.

c. Potencial de la energía proveniente de las olas

La energía de las olas oceánicas es enorme. Incluso la fracción de la energía que
es potencialmente explotable es muy grande comparada con el consumo actual
de electricidad en el mundo.

Se han realizado diversos estudios con el propósito de estimar el potencial

mundial. Se estima la energía mundial explotable es de 2TWh año y que las aguas
europeas son capaces de cubrir más del 50% del consumo total de potencia en el
continente.
La energía que una ola adquiere depende, básicamente, de: la intensidad del
viento que sopla sobre la superficie del océano, del tiempo en que el viento está
soplando y del alcance o superficie sobre la cual sopla el mismo. La potencia P, en
kW por metro de ancho de ola, contenida en una ola oceánica idealizada (onda
senoidal de amplitud constante y periodo y longitud de onda bien definidos)
puede expresarse según la siguiente ecuación:

P = g²ρH²T / 32π (kW/m)

Según esta ecuación la potencia contenida en una ola es proporcional al cuadrado

de la amplitud H y al periodo del movimiento T. Las olas con periodos largos
(entre 7s y 10s) y grandes amplitudes (del orden de 2m) tienen un flujo de energía
que normalmente excede de los 40-50kW por metro de ancho.

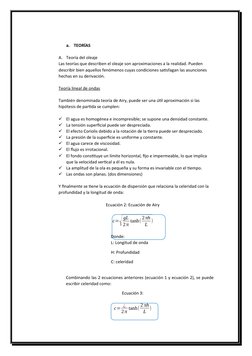

 a. TEORÍAS

A. Teoría del oleaje

Las teorías que describen el oleaje son aproximaciones a la realidad. Pueden
describir bien aquellos fenómenos cuyas condiciones satisfagan las asunciones
hechas en su derivación.

Teoría lineal de ondas

También denominada teoría de Airy, puede ser una útil aproximación si las
hipótesis de partida se cumplen:

 El agua es homogénea e incompresible; se supone una densidad constante.

 La tensión superficial puede ser despreciada.
 El efecto Coriolis debido a la rotación de la tierra puede ser despreciado.
 La presión de la superficie es uniforme y constante.
 El agua carece de viscosidad.
 El flujo es irrotacional.
 El fondo constituye un límite horizontal, fijo e impermeable, lo que implica
que la velocidad vertical a él es nula.
 La amplitud de la ola es pequeña y su forma es invariable con el tiempo.
 Las ondas son planas. (dos dimensiones)

Y finalmente se tiene la ecuación de dispersión que relaciona la celeridad con la

profundidad y la longitud de onda:

Ecuación 2: Ecuación de Airy

gL 2 πh
c=
√ 2π
tanh(
L
)

Donde:
L: Longitud de onda

H: Profundidad

C: celeridad

Combinando las 2 ecuaciones anteriores (ecuación 1 y ecuación 2), se puede

escribir celeridad como:

Ecuación 3:

2 πh
c= ¿ tanh( )
2π L
 Con esta ecuación se puede comprobar que una ola viaja más rápido cuando
mayor es su periodo. El concepto de dispersión implica que las olas se
separan en su propagación hacia la costa, ordenándose por sus periodos.

B. Teorema de Stokes

La teoría de Stoke se fundamenta en el desarrollo de las olas no lineales o

también conocida como teoría de onda solitaria (Stokes, 1961).

La teoría de Stokes sirve para la descripción de olas poco profundas además de

que propone una ecuación la cual, su desplazamiento vertical tiene la siguiente
forma:
Ecuación 4:

H 2 πx t 3 γ2 H 2 2 πx 2 πt
y=
2
cos (
γ
−2 π + )
T 64 π h
2 3
cos 2
γ
−
[(
γ )]
Donde:
γ : Longitud de onda
H: Profundidad
X, y: ubicación respecto a nivel de referencia
T: periodo
t: tiempo

Siendo la característica principal de la ola solitaria que su superficie siempre

está por encima del nivel normal del mar como se muestra en la Fig. N°5.

Figura Nº 5: Ola no lineal

 b. DISEÑO DEL TANQUE DE OLAS Y GENERADOR DE OLAS.

Actualmente hay dos tipos de generadores de olas. Las paletas que aletean
(bisagras) son usadas para producir olas en aguas profundas (figura N°6),
donde el movimiento orbital de las partículas disminuye exponencialmente
con la profundidad y hay un movimiento insignificante en el fondo .

Figura Nº6: Movimiento por paletas

El movimiento por pistón (Fig. N°7) es usado para simular escenarios de aguas
poco profundas, donde la profundidad del agua es inferior a la mitad
aproximadamente de la longitud de onda. Aquí, el movimiento de las partículas
orbitales se comprime en una elipse y hay un movimiento horizontal significativo
en el piso del tanque. Este tipo de pala se utiliza para generar ondas para el
modelado de estructuras costeras, puertos y dispositivos de energía montado en
la orilla de la onda.

Los primeros tanques diseñados fueron hechos a medida de los laboratorios

donde eran utilizados, por lo tanto, eran diseños únicos e innovadores, éstos
incluían pistones de desplazamiento, cuñas deslizantes y otras máquinas más
complejas como los deslizadores de doble bisagra.

GENERADOR DE OLASHR WALLINGFORD

Actualmente hay dos tipos de generadores de olas, pero la que vamos a ensayar
en el laboratorio de hidráulica es la de paletas (fig. 6), éstas que aletean (bisagras)
son usadas para producir olas en aguas profundas, donde el movimiento orbital
de las partículas disminuye exponencialmente con la profundidad y hay un
movimiento insignificante en el fondo.

El generador de oleaje bidimensional adquirido a HR Wallingford, pertenece a los

más modernos en su tipo, y es único en nuestro país. Este generador cuenta con
una paleta vertical con desplazamiento horizontal a través de un motor eléctrico,
que genera un campo de velocidades controlado, el cual a su vez deforma la
superficie libre del agua, dando lugar a una serie de ondas. Este tren de ondas es
conocido como OLEAJE de viento (wind waves). También se pueden generar
solitotes u ondas solitarias, además de oleaje REGULAR (es decir con un único
periodo constante y olas de igual altura) u oleaje de tipo IRREGULAR, donde tanto
el periodo como las alturas cambian de ola a ola. El tren de ondas que se pueden
generar, se corresponde a espectros de energía típicos de la naturaleza (Jonswap,
Pierson Moskowitz, función Phillips, entre otras) o a series medidas directamente
por una boya de oleaje en el mar.

Una característica muy importante de este generador es que cuenta con un

Sistema de Absorción Dinámica, es decir que permite corregir el oleaje generado,
restándole las interferencias u ondas parasitas que se producen en el canal por
reflección en estructuras o en la playa ubicada actualmente al final del canal. Las
olas generadas en el canal son controladas por el programa computacional HP
Wavemaker. (HR Wallingford, 2008 y 2009)

Existen ciertas limitaciones relacionadas con la altura máxima de rompimiento de

la ola, factible de alcanzar con el desplazamiento máximo del pistón, velocidad y
fuerza disponible.

Valores limites

 Máxima altura de ola: 0,36 m

 Máximo Desplazamiento: S = 0,80 m
 Máxima Velocidad: U = 0,70 m/s
 Máxima Fuerza: F = 1,50 Kn
 Máxima Potencia: 0,305 Kw

El sistema de generación presenta los siguientes componentes:

 Generador de oleaje 2D.

 Sistema de servo manejo eléctrico.
 Servo control electrónico con absorción dinámica (control total de ondas
incidentes).
 Sintetizador de ondas para el control global de la generación, absorción
dinámica, adquisición y análisis de datos (Software y hardware).
 Sensores de nivel de agua.

El canal de ensayo HM 162 con circuito de agua cerrado tiene una sección
transversal de 309x450mm. La longitud de la sección de ensayo es de 5m y, con
elementos de prolongación adicionales HM 162.10, de 12,5m como máximo. Las
paredes laterales de la sección de ensayo están hechas de vidrio templado,
permitiendo una observación óptima de los ensayos. Todos los componentes que
entran en contacto con el agua están hechos de materiales resistentes a la
corrosión (acero fino, plástico reforzado por fibras de vidrio). El elemento de
entrada está diseñado de modo que el flujo entre en la sección de ensayo
conescasas turbulencias.

Figura Nº8: Generador de ola

1. generador de olas con cuerpo de desplazamiento.
2. Canal de olas.
3. Sensor ultrasónico.
4. Placa deflectora.
5. Turbina Wells.
6. Instrumento de medición de la amplitud de la columna de agua.
7. Cámara.
8. Sensores para las mediciones de presión.
9. Suspensión superior de la turbina.

c. APLICACIONES

Los generadores de olas son de gran utilidad en el estudio de prueba de

diques, dunas y barreras contra las inundaciones.

PROYECTO DELTA FLUME EN HOLANDA

La empresa holandesa Deltares creó un poderoso simulador de olas que

ayudará a evitar inundaciones. Llamado Delta Flume, es capaz de crear olas
 de 5 metros de altura, las olas artificiales más grandes del mundo. Generadas
por un tablero hidráulico, estás enormes olas serán utilizadas para estudios a
gran escala que probarán dunas, diques y barreras contra las inundaciones.

CARACTERISTICAS DE LA INSTALACIÓN

Delta Flume, que se encuentra situada en la Universidad de Delft, al sur de

Amsterdam, consta de un canal de 300 metros de longitud, 5 metros de
anchura y casi 10 metros de profundidad, y tiene una capacidad de hasta 3
millones de litros de agua.
En cuanto al funcionamiento, la generación de olas se origina en una enorme
pala de casi 10 metros de altura, situada en un extremo de la instalación, y
que es movida por un generador de 1.9 megavatios. De este modo, las olas
viajan a lo largo del canal y chocan con las estructuras construidas en el otro
extremo de la instalación, las cuales pueden ser diques, dunas artificiales de
arena, playas compuestas por grava, así como otro tipo de barreras.
Esta nueva instalación, que sustituye a la ya existente, más pequeña y con casi
35 años de funcionamiento, consigue generar olas de hasta 4.5 metros de
altura, e incluye tecnología de última generación, en la que se incluye el uso
de radares y sistemas láser, que permite medir con gran precisión las
características del oleaje. Así mismo, es posible variar en estas instalaciones la
cantidad de agua entrante fluyente, consiguiéndose de este modo recrear las
oscilaciones de las mareas de una manera precisa.
Como explica Javier López Lara, profesor asociado en el área de Ingeniería
Hidráulica de la Universidad de Cantabria, esta instalación “será de gran
importancia en nuestro campo por diversos motivos”. De este modo, “las
barreras costeras están adquiriendo mayor importancia a medida que el nivel
del mar aumenta, dado que los modelos climáticos sugieren que algunas
partes del planeta tendrán mayores situaciones de fuertes tormentas”,
declara. Así mismo, prosigue el investigador, “este tipo de instalaciones
proporcionará un mayor conocimiento sobre el transporte de sedimentos a lo
largo de las líneas de costa, así como sobre las propiedades mecánicas de los
suelos costeros”.

Figura N°9:Proyecto Delta Flume (Delf-Holanda)

GENERADOR DE OLAS ARTIFICIALES EN SAN FRANCISCO

Es un modelo generador de olas artificiales llamado “Bruticus Maximus”, ubicado
en San Francisco – Estados Unidos, este modelo genera una ola estática de hasta
2.5 metros a una velocidad de 50 kilómetros por hora y con un caudal de casi
medio millón de litros por minuto. Esta atracción genera ganancias millonarias
anuales y además ha revitalizado turísticamente el otrora decaído Parque
Belmont, lugar donde queda ubicada la atracción.

GENERADOR DE OLAS EN AUSTRALIA

En investigación, como sistema generador de olas capaz de controlar posición de
objetos flotantes, con el fin de ser aplicado en misiones de rescate y el recojo de
vertimientos petroleros en el mar.

Investigadores de la Universidad Nacional Australiana (UNA) han desarrollado un

sistema generador de olas capaz de controlar la posición de objetos flotantes. El
sistema se encarga de generar patrones tridimensionales sobre el agua de
manera que por medio de ondas es capaz de orientar la trayectoria de objetos
ajustando únicamente la frecuencia y el tamaño de las olas.
El objetivo de esta tecnología es que se pueda utilizar para misiones de rescate y
también para contener los vertidos de petróleo en el mar. Según sus creadores el
proyecto está muy avanzado a estas alturas y funciona con mucha efectividad.

INSTALACION EN WALLINGFORD
En investigación, como generador de olas de tsunami, para conocer mejor el
comportamiento y los efectos del fenómeno, en un intento de prevenir las
consecuencias y diseñar infraestructuras seguras

Esta innovadora instalación ha sido finalmente desarrollada a medias por el

University College de Londres (UCL) y la firma de consultoría de ingeniería HR
Wallingford, en cuya sede se encuentra.

Se trata de un canal de olas largas de 45 metros que utiliza tecnología neumática

(es decir, aire impulsado) gracias a un tanque presurizado y unas válvulas que
absorben el agua y luego la sueltan de forma controlada. Esto hace que la
instalación sea, fundamentalmente, diferente a todos los demás simuladores de
olas existentes, que suelen utilizar impulsores a pistón hidráulico, como ocurre en
los parques acuáticos.
Las pruebas de los investigadores del UCL en HR Wallingford han demostrado que
se puede reproducir el fenómeno “draw-down” característico de los tsunamis,
donde el mar “se retira” antes de apresurarse a volver hacia la costa en forma de
muerte.
El entendimiento de este fenómeno ayudará a predecir el comportamiento de los
tsunamis en las costas y como se desplaza la masa de agua hacia el interior de la
tierra, como interacciona con las playas, los sedimentos, las defensas costeras y, a
continuación, contra los edificios, lo que llevará a fortalecer los planes de
emergencia a todos los niveles.
 Aunque el concepto básico es bastante sencillo, este es el único canal de pruebas
que ha sido capaz de replicar el fenómeno “draw-down” en el laboratorio. De
hecho, el canal ya se ha mojado para replicar el tsunami de 2004 en el Océano
Índico a escala 1:75.
Los datos recogidos deben ser validados y puestos a disposición de la comunidad
científica en los próximos dos años. Una vez los investigadores puedan entender
plenamente el comportamiento del tsunami, podrán diseñar edificios a prueba de
estos desastres, como ya ocurre con los terremotos.

Figura N°10: Simulador de tsunamis en HR Wallingford

4. DESARROLLO DEL EXPERIMENTO

El experimento de Generador de olas se desarrolló en el laboratorio de Recursos

Hídricos de la Facultad de Ingeniería Agrícola, la finalidad de ello se basó en hallar las
gráficas Altura vs Tiempo.

Planteamiento del Problema. - Construir un prototipo capaz de simular el

comportamiento de las olas, de manera que se puedan reproducir por lo menos dos
tipos de éstas, y ser utilizado para probar modelos de barcos a escala a través de la
hidrodinámica de las playas, y en casos en los que se necesite, permitir el desarrollo
de trabajos experimentales sobre la rotura del oleaje.

Experimento 1.

 Altura desde la base hasta el espejo del agua: 25.4 cm

 Largo: 589.6 cm
 Ancho: 20 cm
 Volumen: 299516.8 cm3

F 12.1 Tiempo: 0 – 10 segundos

 280

altura(mm)
260
240
220
0 2 4 6 8 10 12
tiempo(s)

Fuente: Elaboración Propia

F 17 Tiempo: 25 – 35 segundos

270
260
250
altura(mm)

240
230
220
210
200
25 27 29 31 33 35 37
tiempo(s)

Fuente: Elaboración Propia

F 22 Tiempo: 65 – 75 segundos

300
250
altura(mm)

200
150
100
50
0
65 67 69 71 73 75 77
tiempo(s)

Fuente: Elaboración Propia

F 27.1 Tiempo: 85 – 95 segundos

 300
250
200
altura(mm) 150
100
50
0
85 87 89 91 93 95 97
tiempo(s)

Fuente: Elaboración Propia

F 32 Tiempo: 125 – 135 segundos

350
300
250
altura(mm)

200
150
100
50
0
125 127 129 131 133 135 137
tiempo(s)

Fuente: Elaboración Propia

F 37 Tiempo: 145 – 155 segundos

350
300
250
altura(mm)

200
150
100
50
0
144 146 148 150 152 154 156
tiempo(s)
Fuente: Elaboración Propia

Experimento 2

 Altura desde la base hasta el espejo del agua : 21.3 cm

 Largo : 589.6 cm
 Ancho : 20 cm
 Volumen: 251169.6 cm3

F 15.3Tiempo: 21-31 segundos

305
300
295
altura (mm)

290
285
280
275
270
21 23 25 27 29 31 33
tiempo (s)

Fuente: Elaboración Propia

F 19 Tiempo: 45 – 55 segundos

310
305
300
295
altura (mm)

290
285
280
275
270
265
260
45 47 49 51 53 55 57
tiempo (s)

Fuente: Elaboración Propia

F 23.6 Tiempo: 65-85 segundos

 350
300
250

altura (mm)
200
150
100
50
0
65 67 69 71 73 75 77
tiempo (s)

Fuente: Elaboración Propia

F 30.4Tiempo: 105 – 115 segundos

400
350
300
250
altura (mm)

200
150
100
50
0
105 155 205 255 305 355 405 455 505
tiempo (s)

Fuente: Elaboración Propia

F 34 Tiempo: 125 – 135 segundos

400
350
300
altura (mm)

250
200
150
100
50
0
125 127 129 131 133 135 137
tiempo(s)

Fuente: Elaboración Propia

F 42.4 Tiempo: 165-175

 400
350
300

altura (mm)
250
200
150
100
50
0
164 166 168 170 172 174 176
tiempo(s)

Fuente: Elaboración Propia

F 45.2 Tiempo: 205 – 215 segundos

400

300
altura (mm)

200

100

0
205 206 207 208 209 210 211
tiempo(s)

Fuente: Elaboración Propia

4.1. Materiales y Equipos

- Paleta
- Canal de Olas
- Engranaje
- Generador de oleaje 2D
- Rompe olas
- Arduino para Generador de olas
- Motor (60 hz)
- Sensores de nivel de agua.
- Sintetizador de ondas para el control global de la generación, absorción dinámica,
adquisición y análisis de datos (Software y hardware).
4.2. Requerimientos

- Bajo consumo de Energía

- Silencioso
- Mantiene periocidad
- Opera con seguridad
- Manejo sencillo
- Bajo costo
 - Mantenimiento simple
- Visualización clara del oleaje
- Resistente
- Fácil drenaje
- Vaciado rápido
- Rápido llenado

5. DISCUSIONES

 En los gráficos obtenidos en los dos experimentos realizados en el laboratorio,

observamos que a medida que aumenta la frecuencia, también aumenta la altura
de la ola.
 Los resultados obtenidos en los dos experimentos, observamos que cuando la
frecuencia aumenta la longitud de onda se va haciendo mayor.
 En los gráficos obtenidos en ambos experimentos se observan en cada gráfico
alturas variables, sobre las grandes olas se forman otras más pequeñas.
 El generador de olas necesita bastante volumen de agua, específicamente en
nuestro caso el primer experimento conto con 299.5168 L y el segundo, con
251.1696 L.

6. CONCLUSIONES Y RECOMENDACIONES

 La energía cinética transmitida por las olas marítimas es ciertamente una

fuente basta de energía, sin embargo, los mecanismos armónicos que
responden a ellas, captando su energía requieren de un conocimiento y
capacitación complejo, tanto para su uso como para su mantenimiento es por
esto por lo que habría que evaluar bien los pros y los contras en los lugares a
financiar.
 Para los casos analizados se buscó evaluar las repercusiones del oleaje sobre
las posibles estructuras que se encuentren en la orilla mayormente barcos
para determinar la necesidad de obras que rompan este oleaje, disminuyendo
su fuerza e impulso, se puede concluir que conforme avanza el tiempo las
variaciones de altura se hacen más pronunciadas, pero sin embargo más
cíclicas.
 El diseño del generador de olas necesita tener una longitud suficiente para
permitir tres áreas, la primera consta de un pallet y el espacio para el
envanecimiento y la decadencia de las olas.
 En estos tiempos de contaminación se deben buscar energías alternativas,
diferentes a las que normalmente se utilizan, es por eso que se tiene que
ahondar más en el estudio de energías renovables y no dañinas para el medio
ambiente, la alternativa de la energía undimotriz es una muy buena opción de
investigación y que gracias a generador de olas se hace más fácil su estudio.
  Los métodos que se aportarán para predecir la calidad y el tipo de oleajes
generados con un equipo determinado en un estanque de dimensiones fijas
serán utilizados para estudios a gran escala que probarán la resistencia de
dunas, diques y barreras contra las inundaciones. La utilidad de estos métodos
es aplicable por igual tanto para la optimización del proyecto del generador de
olas que deba producir unos determinados tipos de oleajes, como para la
selección de la escala más adecuada para la realización de un ensayo
especificado en una instalación ya existente.

7. BIBLIOGRAFÍA

 Guzmán C., Tamburrino A., Vásquez J., Niño Y. 2006. Puesta en Marcha de Canal con
Generador de Olas y Caracterización Hidrodinámica.FAO. Food and Agriculture
Organization of the United Nations.
 http://agris.fao.org/agris-search/search.do?recordID=AV2012064119

 Castillo A. 2010.Diseño mecánico y de control de un dispositivo generador de olas.

Instituto Politécnico Nacional. Ingeniero en Robótica Industrial.
http://es.slideshare.net/generadordeolas/estado-del-arte-y-marco-teorico-3456571

 Amundarain Ormaza, LaModesto. 2012. Dpto. Ingeniería de Sistemas y Automática.

UPV/EHU.
 http://www.ehu.eus/ikastorratza/8_alea/energia/energia.pdf

 González Julio. 2009. Energía undimotriz: El aprovechamiento de la fuerza de las olas. Naval.

8. ANEXOS
Vista Frontal y Perfil del generador de olas
Vista de perfil del generador de olas
