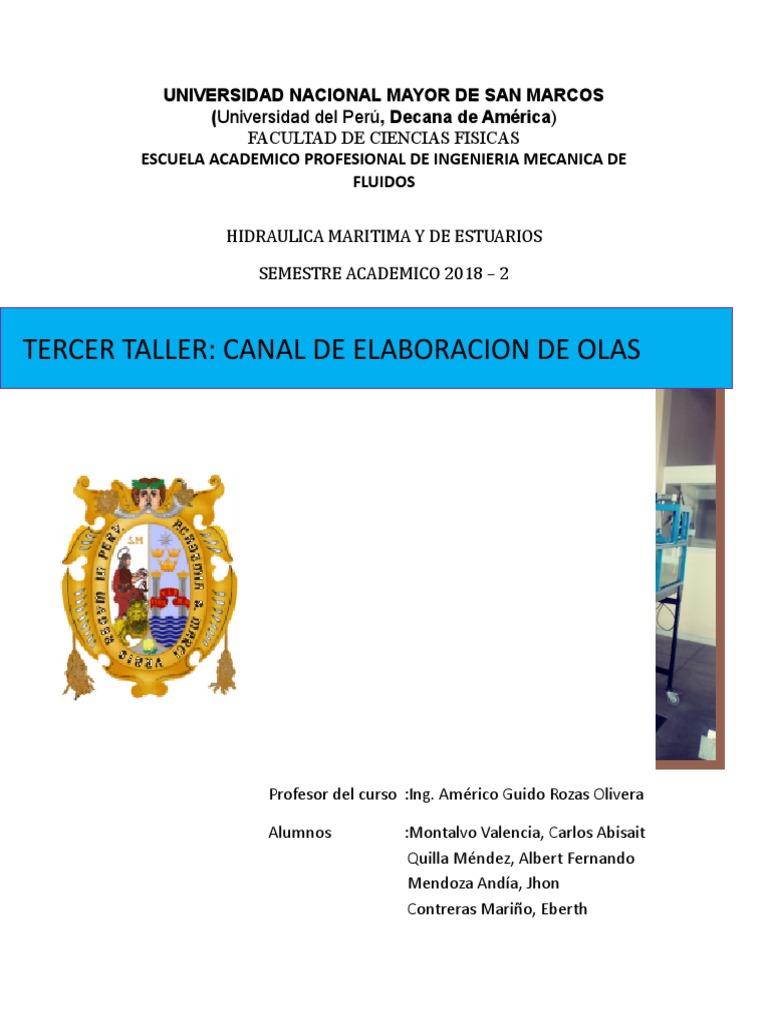

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
(Universidad del Perú, Decana de América)
FACULTAD DE CIENCIAS FISICAS
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA MECANICA DE
FLUIDOS
HIDRAULICA MARITIMA Y DE ESTUARIOS
SEMESTRE ACADEMICO 2018 – 2
TERCER TALLER: CANAL DE ELABORACION DE OLAS
Profesor del curso :Ing. Américo Guido Rozas Olivera
Alumnos :Montalvo Valencia, Carlos Abisait
Quilla Méndez, Albert Fernando
Mendoza Andía, Jhon
Contreras Mariño, Eberth
1
ÍNDICE
1. INTRODUCCION 2
2. OBJETIVOS 3
3. REFRACCION DE LA OLA 4
4. DESARROLLO DEL PROBLEMA 5
5. TABLA 8
6. CALCULO DE LA PENDIENTE EN LA ALTURA DE LA ROMPIENTE
DE LA OLA 11
7. CALCULO DE LA PROFUNDIDAD “h” 13
8. CALCULO DEL TRANSLADO DE SEDIMENTOS 14
9. CALCULO DEL RESALTO HIDRAULICO EN CANALES
RECTANGULARES CON PENDIENTE. 15
10. CONCLUSIONES 17
Pagina
1. INTRODUCCION
El objeto del presente informe es calcular de forma experimental y la elaboración
de las olas, así como observar lo efectos en la rompiente de ola con una
pendiente a la orilla del mar.
Se calculará la según las formulas dados en la clase la difracción de las olas
para un Angulo 0. Así también se pudo calcular de forma experimental el resalto
hidráulico.
Fecha 12/11/2018
2
Fecha 12/11/2018
Pagina
3
2. OBJETIVOS
Conocer las características de las olas provenientes del Suroeste y del Sur.
Identificar la línea batimétrica en el plano de trabajo y su uso en el cálculo de
la dirección de propagación en aguas profundas Ꝋ0.
Calcular los parámetros de la refracción de olas, para diferentes cotas
batimétricas.
Fecha 12/11/2018
Pagina
4
3. REFRACCION DE LA OLA
Las olas rara vez se aproximan directamente a la costa. Antes bien, la mayoría
de las olas se mueve hacia la costa siguiendo un determinado ángulo. Sin
embargo, cuando alcanzan el agua somera de un fondo suavemente inclinado,
se doblan y tienden a colocarse en paralelo al litoral. Esta flexura se produce
porque la parte de la ola que está más cerca de la costa alcanza el agua
superficial y disminuye de velocidad primero, mientras que el extremo que está
todavía en aguas profundas continúa moviéndose hacia delante con toda su
velocidad. El resultado neto es un frente de ola que puede acercarse casi en
paralelo a la costa con independencia de la dirección original de la ola.
Para el presente taller determinaremos la refracción de la ola que provienen de
dos direcciones suroeste y sur.
Para cada dirección empezamos midiendo en el plano el ángulo inicial de
refracción que forma la línea batimétrica con frente de ola, así como los datos
iniciales.
Formulas dadas en clase:
2
λ o=1.56(T )
λo
Aguas profundas=
2
λo
Aguas transicionales=
25
Fecha 12/11/2018
Pagina
5
Cg
n=
C
gλ 2 πh
C=
2π
tanh ( ( ))
λ
√
1
K sh=
4 πh
sen ∅ 1 C o
2 πh
( )
tgh
λ
(
C
1+
senh
λ
4 πh
( ) λ
)
= =¿ sen ∅= ∗sen ∅1
sen ∅ C Co
bo cos ∅ o
=
b1 cos ∅r
√ √
Kr= o =
b
b1
cos ∅o
cos ∅ r
4 πh
1
n= 1+
2
( senh
H=K sh∗K r
λ
4 πh
( )
λ
)
Hx
=K sh∗K r
Ho
' H
H=
Kr
4. DESARROLLO DEL PROBLEMA
Como se tiene las medidas del canal que son:
- Largo del canal = 6 metros
- Ancho del canal = 33.4 cm
- Altura del canal desde la base hasta el borde del canal = 30 cm
- Longitud del canal hasta que empiece la pendiente = 3.70 m
Fecha 12/11/2018
Pagina
6
Según los datos del largo del canal se sección cada 30 cm para poder
calcular:
Para cota h=XXm
Fecha 12/11/2018
Pagina
7
h h
=(sin TABLA) =¿ (TABLA)
λo λ
55
λ=
0.7202
gλ 2 πh
C=
2π
tanh( ( ))
λ
C SEN ∅
=
Co SEN ∅ ˳
4 πh
1
n= 1+
2
( senh
λ
4 πh
( )
λ
)
√
1
K sh=
4 πh
tgh
2 πh
( ) λ
(1+
senh
λ
4 πh
λ ( ) )
Kr=
√ √
bo
b1
=
cos ∅o
cos ∅ r
H=K sh∗K r .00
H
=1.00
Ho
' H
H= .00
Kr
b1 cos ∅r
=
b0 cos ∅ o
Fecha 12/11/2018
Pagina
8
5. TABLAS
De los datos iniciales:
Fecha 12/11/2018
Pagina
9
Del cual podemos observar lo siguiente
La altura de la ola lo encontramos según las mediciones realizadas en el canal
que es igual a 2.3 cm.
NOTA: Se tomó el 4ta sección en el laboratorio fue entre 2.27 m y 2.98
m. el cual nos dio un periodo experimental de 0.075 seg.
Fecha 12/11/2018
Pagina
10
El periodo se calculó según la longitud de la ola:
Se considera un Angulo de 0 ya que no tiene influencia vientos el cual no pueda
dar refracción de alas olas
Fecha 12/11/2018
Pagina
11
Obtendremos la siguiente tabla por las formulas ya mencionadas y dadas
por el docente.
Figura 1.0. Tabla resumen
Fecha 12/11/2018
Pagina
12
6. CALCULO DE LA PENDIENTE EN LA ALTURA DE LA ROMPIENTE DE
LA OLA.
Se marcó la distancia que tomo la rompiendo de la ola en la costa del simulador
y la altura de la ola con respecto al base del canal, dando así el cálculo de la
pendiente igual a 7.59° de inclinación.
También se calculó el tiempo entre la rompiente y el borde de la playa siendo =
0.57 seg.
36 cm
Fecha 12/11/2018
Pagina
13
4.8 cm
36 cm
Quedando marcado como:
Fecha 12/11/2018
Pagina
14
7. CALCULO DE LA PROFUNDIDAD “h”.
Según el experimento se calculó que la profundidad es de 18.65 cm.
Fecha 12/11/2018
Pagina
15
8. CALCULO DEL TRANSLADO DE SEDIMENTOS.
Se obtuvo según medición que el traslado de sedimento en el fondo del canal
era igual a +/-0.5 cm en cada periodo.
Fecha 12/11/2018
Pagina
16
9. CALCULO DEL RESALTO HIDRAULICO EN CANALES
RECTANGULARES CON PENDIENTE.
Si la inclinación del canal es apreciable no son suficientes las herramientas
enunciadas para el caso anterior, ya que interviene en el fenómeno la fuerza de
gravedad correspondiente al peso del fluido en la dirección del movimiento. Los
análisis teóricos de este tipo de resalto se realizan bajo la suposición de que en
Fecha 12/11/2018
Pagina
17
las secciones a y b rige la ley hidrostática y que el movimiento general es
prácticamente paralelo al fondo.
Dando un salto hidráulico de:
X=2.0 CM
Y=1.4 cm
Donde X= Hb y Y = db
10. CONCLUSIONES
Fecha 12/11/2018
Pagina
18
La dirección de propagación en aguas profundas ( ∅ o ) será más exacto a
medida que se acerque más a la ribera de la playa. Cambiando la dirección
para cada playa.
Debido a que el periodo es el mismo para Suroeste y Sur, la longitud ( λ ),
celeridad C y celeridad de grupo (Co) es el mismo para una misma cota
batimétrica.
