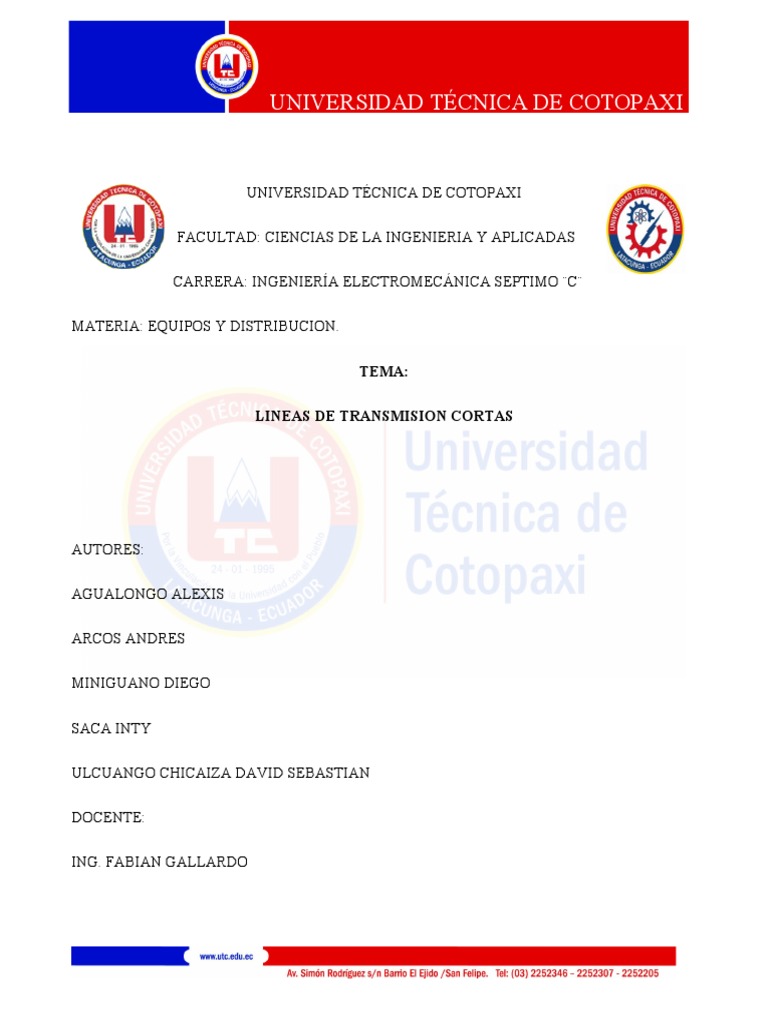

UNIVERSIDAD TÉCNICA DE COTOPAXI

UNIVERSIDAD TÉCNICA DE COTOPAXI

FACULTAD: CIENCIAS DE LA INGENIERIA Y APLICADAS

CARRERA: INGENIERÍA ELECTROMECÁNICA SEPTIMO ¨C¨

MATERIA: EQUIPOS Y DISTRIBUCION.

TEMA:

LINEAS DE TRANSMISION CORTAS

AUTORES:

AGUALONGO ALEXIS

ARCOS ANDRES

MINIGUANO DIEGO

SACA INTY

ULCUANGO CHICAIZA DAVID SEBASTIAN

DOCENTE:

ING. FABIAN GALLARDO

 UNIVERSIDAD TÉCNICA DE COTOPAXI
LINEAS DE TRANSMISION CORTAS

INTRODUCCION

Para poder entender de manera sencilla la protección de líneas cortas empezaremos de modo general

viendo el concepto de línea corta y cuales los parámetros que debe cumplir para estar dentro de esta

clasificación y los problemas relacionados a este tipo de líneas y su protección mediante la protección

de distancia y algunos esquemas útiles en la aplicación en este tipo de líneas.

CONCEPTOS GENERALES

Las líneas de transmisión que tienen una longitud inferior a 80 km se denominan generalmente líneas

de transmisión cortas. Es importante, que se diferencie a las líneas cortas que denotan tensiones de

115 o 30 kV como máximo.

Para corta duración, la capacitancia shunt de este se descuida el tipo de línea y se agrupan otros

parámetros como la resistencia eléctrica y el inductor de estas líneas cortas, por lo que el circuito

equivalente se representa como se indica a continuación. Dibujemos el diagrama vectorial para este

circuito equivalente, tomando la corriente final de recepción I r como referencia. Los voltajes del

extremo de envío y del extremo de recepción forman un ángulo con esa corriente final de recepción de

referencia, des y φ, respectivamente.

 UNIVERSIDAD TÉCNICA DE COTOPAXI
DEFINICIÓN DE LÍNEA CORTA

Una línea corta es aquella que tiene entre su principio y final una distancia como indica su nombre

relativamente pequeña, con una longitud menor a diez millas. Actualmente muchos de los problemas

asociados a las llamadas líneas cortas se relacionan a la impedancia fuente a la línea

Figura 1: Diagrama vectorial para este circuito equivalente

Sin embargo, en Venezuela las líneas cortas denotan tensiones de 115 o 230 kV como máximo; siendo

evidente el hecho de que estas líneas son frecuentes en los sistemas de baja tensión y tensiones

intermedias; que se caracterizan porque su longitud no es significativa.

 UNIVERSIDAD TÉCNICA DE COTOPAXI
CAPACITANCIAS DERIVACIÓN DEL CIRCUITO EQUIVALENTE RESPECTIVO L/C

A estos niveles de tensión, y de longitud pequeña comparada con la longitud de onda ( λ ≈ 6000 Km, a

60 Hz), la importancia de la capacitancia distribuida y la corriente de carga (Ichg) puede ser minúscula

desde el punto de vista eléctrico; por lo que con esto el estudio de la línea, se simplifica notablemente.

Permitiéndose ignorar a las capacitancias derivación del circuito equivalente respectivo. [ CITATION Varsf

\l 3082 ]

En base a las suposiciones anteriores, el modelo equivalente de la línea corta puede ser resumido a una

componente activa RLT y cuna componente de reactiva, XLT, de naturaleza inductiva.

Figura 2: Diagrama vectorial para este circuito equivalente.

Donde Vs e Is son la corriente y la tensión en los extremos de envío y Vr e Ir los respectivos para el

extremo de recepción.
 UNIVERSIDAD TÉCNICA DE COTOPAXI
Si se aplican las leyes de Kirchoff al modelo equivalente; se obtiene el juego de ecuaciones que

describen el comportamiento del sistema:

Obsérvese que el la caída de tensión en la línea puede ser escrito como:

Fácilmente se evidencia que una disminución en la demanda del consumidor (load) disminuye también

Ir, y por consiguiente también la caída de tensión en la línea. Entonces la tensión en el extremo de

recepción, Vr, aumenta hasta alcanzar un valor cercano o igual al extremo de envío Vs, lo cual se

cumple literalmente en la marcha en vacío.

En la práctica el incremento de tensión al disminuir bruscamente la carga no deberá exceder del 5% de

la tensión nominal de operación, de manera que el consumidor no sufra mayores daños. De modo que

a nivel de proyecto la caída de tensión en la línea tiene que ser dimensionada entre límites razonables.

Desde el punto de vista operacional, interesan más lo valores absolutos de las tensiones en los extremos

de la línea que el desfasaje imperante entre ellos.

 UNIVERSIDAD TÉCNICA DE COTOPAXI
PERDIDAS RESISTIVAS EN LÍNEAS CORTAS

Las pérdidas por efecto Joule ( ) de una línea trifásica, es tres veces el producto de la resistencia de un

conductor y el cuadrado de la magnitud de su corriente.[ CITATION rivsf \l 3082 ]

Donde Loss es la pérdida resistiva en la línea en Watt;

Este valor puede quedar referido a una fracción porcentual de la carga, de la siguiente forma:

Donde; VL-Lr, es la tensión línea a línea en el extremo de recepción de la línea corta y, es el ángulo del

factor de potencia en el extremo de recepción de la línea.

En ocasiones se desea determinar el valor de potencia que puede ser transmitido sin exceder un cierto

porcentaje de pérdidas (%Loss); siendo esto dado por la expresión:

 UNIVERSIDAD TÉCNICA DE COTOPAXI
Esta ecuación muestra que el valor de potencia que puede ser transmitida para un porcentaje de

perdidas dado, varía directamente con las pérdidas e inversamente con la longitud debido a que la

resistencia total de la línea, RLT, es la resistencia por unidad de longitud por la longitud de la línea.

[ CITATION Joesf \l 3082 ]

Resistencia total

RT =x∗L

L= Longitud

X =0,073(valor dado)

Reactancia inductiva

Dmg
xL=0,00289∗f∗log( )
rmg

f= Frecuencia

Para la distancia media geométrica

Nótese que el numerador de la expresión logarítmica de la ecuación 3.50 es la raíz n-m ésima del

producto de nm términos o producto de las distancias de cada uno de los n hilos del conductor X a cada

uno de los m hilos del conductor Y, y se llama distancia media geométrica entre el conductor X y el

conductor Y
 UNIVERSIDAD TÉCNICA DE COTOPAXI

DMG=√3 Dab∗Dbc∗Dca

Cuando existen circuitos de varios conductores por fase (circuitos en paralelo que siguen la misma ruta

y soportados por los mismos apoyos), y es necesario hallar la inductancia por fase, se hablará de una

(DMG) equivalente y de un (RMG) equivalente puesto que es necesario hacer tres transposiciones a lo

largo del recorrido de la línea, es por ello que la ecuación 3.51 toma una forma más general.

TABLA 1. Valores RMG para conductores cableados concéntricos de Cu, Al, ACS y ACSR.
 UNIVERSIDAD TÉCNICA DE COTOPAXI

En la tabla 2 se muestran las DMG para diferentes disposiciones típicas para sistemas de distribución,

consideran sólo un conductor por fase.

TABLA 2. DMG para disposiciones típicas de redes de distribución (un conductor por fase).

En la tabla 3.se observan los RMG y DMG equivalentes cuando existen varios conductores por fase y

conductores en circuito doble.

 UNIVERSIDAD TÉCNICA DE COTOPAXI

TABLA 3. (RMG) y (DMG) equivalente para disposiciones típicas (varios conductores por fase y circuitos

dobles).

NOTA: El resultado “xL” debe ser multiplicado por la total del circuito equivalente para la

“xLT”

Impedancia total de la línea

Zt=R+ xL
 UNIVERSIDAD TÉCNICA DE COTOPAXI
R= Resistencia total

xL= Reactancia inductiva

xLT= Reactancia inductiva total de la línea

Admitancia de derivación

9,085∗10−6
Yc=
DMG siemens/K ohmio
log
RMC

Bibliografía
Figueroa, J. (s.f). TRANSMISIÓN DE ENERGÍA ELÉCTRICA I.

riverglennapts. (s.f). riverglennapts. Obtenido de https://riverglennapts.com/es/transmission-line/924-short-

transmission-line.html
Vargas, R. (s.f). Protección de líneas de transmisión cortas-en la red de sub-transmisión de Electropaz.

[ CITATION des \l 12298 ]
