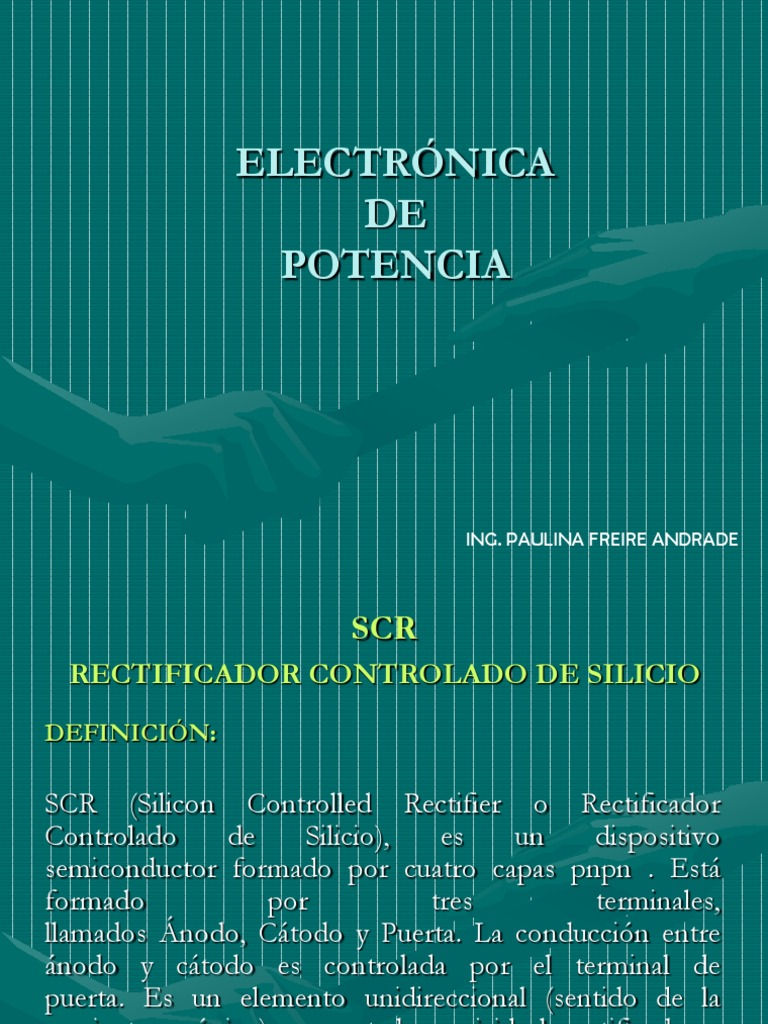

ELECTRÓNICA

DE
POTENCIA

ING. PAULINA FREIRE ANDRADE

 SCR
RECTIFICADOR CONTROLADO DE SILICIO
DEFINICIÓN:

SCR (Silicon Controlled Rectifier o Rectificador

Controlado de Silicio), es un dispositivo
semiconductor formado por cuatro capas pnpn . Está
formado por tres terminales,
llamados Ánodo, Cátodo y Puerta. La conducción entre
ánodo y cátodo es controlada por el terminal de
puerta. Es un elemento unidireccional (sentido de la
corriente es único), conmutador casi ideal, rectificador y
amplificador a la vez.
 SCR
RECTIFICADOR CONTROLADO DE SILICIO

Construcción
Símbolo
 SCR
RECTIFICADOR CONTROLADO DE SILICIO
 SCR
RECTIFICADOR CONTROLADO DE SILICIO
CAMPOS DE APLICACIÓN:
- Circuitos de retardo de tiempo.
- Fuentes de alimentación reguladas.
- Interruptores estáticos.
- Controles de motores.
- Recortadores.
- Inversores.
- Ciclo – convertidores.
- Cargadores de baterías.
- Circuitos de protección.
- Controles de calefacción.
- Control de fase.
 SCR
RECTIFICADOR CONTROLADO DE SILICIO
OPERACIÓN BÁSICA:
- La operación básica del SCR es distinta de la operación del diodo
semiconductor fundamental de dos capas, en el hecho de que
una tercera terminal, denominada compuerta, determina el momento en el
que el rectificador cambia del estado de circuito abierto a circuito cerrado.

- Para establecer una conducción directa: el Ánodo deberá ser más

positivo con respecto al Cátodo, sin embrago está no es una condición
suficiente para encender el dispositivo, también deberá aplicarse
un pulso de magnitud suficiente a la compuerta para establecer una
corriente de compuerta de encendido, representada por IGT.
 SCR
RECTIFICADOR CONTROLADO DE SILICIO
OPERACIÓN BÁSICA:

- Un SCR actúa a semejanza de un INTERRUPTOR.

- Cuando esta encendido (ON - CONDUCIENDO), hay una

trayectoria de flujo de corriente de baja resistencia del ánodo al
cátodo. Actúa entonces como un interruptor cerrado.
- Cuando esta apagado (OFF - BLOQUEADO), no puede haber
flujo de corriente del ánodo al cátodo. Por tanto, actúa como un
interruptor abierto.
Dado que es un dispositivo de estado só1ido, la acción de
conmutación de un SCR es muy rápida.
 SCR
RECTIFICADOR CONTROLADO DE SILICIO
OPERACIÓN BÁSICA:

- Un SCR es un rectificador, de modo que solo permite el paso de

I durante el semiciclo positivo de la fuente de c.a.
- El semiciclo + , A es más + que el K. (polarizado directamente)
- El semiciclo -, A es más – que el K. (polarizado inversamente)
 SCR
RECTIFICADOR CONTROLADO DE SILICIO
OPERACIÓN BÁSICA:

- Angulo de disparo: Es el # de grados de un ciclo ac que

transcurre antes que el SCR pase al estado de conducción.
- Angulo de conducción: Es el # de grados de un ciclo ac durante
los cuales el SCR está en conducción.
 SCR
RECTIFICADOR CONTROLADO DE SILICIO

Ejercicio:

¿Qué condición causaría el mayor valor promedio de corriente

en un circuito que utilice SCR, un ángulo de disparo de 30° o
un ángulo de disparo de 45°?
 SCR
Características de Puerta
Un SCR es disparado por un pulso corto de corriente aplicado a
la compuerta. Esta corriente de compuerta (IG) fluye por la
unión entre la compuerta y el cátodo, y sale del SCR por la
terminal del cátodo. La cantidad de corriente de compuerta
necesaria para disparar un SCR en particular se simboliza por
IGT. Para dispararse, la mayoría de los SCR requieren una
corriente de compuerta entre 0.1 y 50 mA (IGT = 0.1 - 50 mA).
Dado que hay una unión pn estándar entre la compuerta y el
cátodo, el voltaje entre estas terminales (VGK) debe ser
ligeramente mayor a 0.6 V.
 SCR
Características de Puerta
Un vez cebado el SCR, no es
necesario que continúe fluyendo I
por la puerta, permanece en
conducción por el t que fluya I a
través de sus terminales A-K.
Cuando la IAK por debajo de algún
valor mínimo , denominada
corriente de mantenimiento,
simbolizada por IHO el SCR se
bloqueara. Esto generalmente
sucede en el cruce por cero. IHO =
10 mA.
 SCR
Características de Puerta
Un vez cebado el SCR, no es
necesario que continúe fluyendo I
por la puerta, permanece en
conducción por el t que fluya I a
través de sus terminales A-K.
Cuando la IAK por debajo de algún
valor mínimo , denominada
corriente de mantenimiento,
simbolizada por IHO el SCR se
bloqueara. Esto generalmente
sucede en el cruce por cero. IHO =
10 mA.
 SCR
Características de Puerta
Ejercicio:

¿En el circuito de la figura qué

nivel de voltaje se necesita en el
punto X, para cebar al SCR?.
La corriente de puerta
necesaria para cebar el SCR
2N3669 es de 20 mA bajo
condiciones normales.
