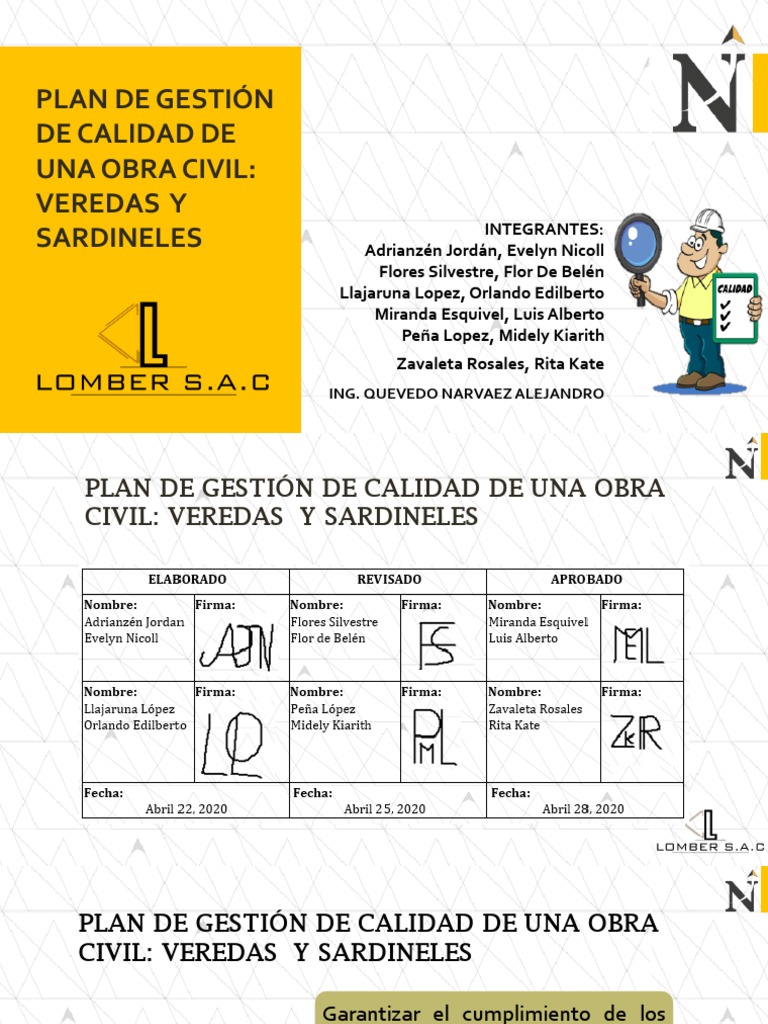

PLAN DE GESTIÓN

DE CALIDAD DE
UNA OBRA CIVIL:
VEREDAS Y
INTEGRANTES:
SARDINELES Adrianzén Jordán, Evelyn Nicoll
Flores Silvestre, Flor De Belén
Llajaruna Lopez, Orlando Edilberto
Miranda Esquivel, Luis Alberto
Peña Lopez, Midely Kiarith
Zavaleta Rosales, Rita Kate
ING. QUEVEDO NARVAEZ ALEJANDRO
PLAN DE GESTIÓN DE CALIDAD DE UNA OBRA
CIVIL: VEREDAS Y SARDINELES
PLAN DE GESTIÓN DE CALIDAD DE UNA OBRA
CIVIL: VEREDAS Y SARDINELES

Garantizar el cumplimiento de los

requisitos del cliente y de las normas.
Objetivos
Alcanzar resultados coherentes y
previsibles de manera eficaz y eficiente.

Promover el compromiso,
motivación, participación y
contribución de mejoras del
personal.
ALCANCE:

Desde los trabajos preliminares.

Hasta la fecha de entrega final.

IDENTIFICACIÓN DE LOS PROCESOS DE LA OBRA:
ESTRUCTURA DOCUMENTAL:

ITT (Instrucciones Técnicas del

Trabajo por cada uno de los procesos

Documentos Programa de capacitación y

sensibilización.

Programa de inspecciones.
ITT – PROCESOS DE CONSTRUCCIÓN VEREDAS Y
SARDINELES: N° DEL PROCESO
1
PROCESOS Y ACTIVIDADES
OBRAS PROVICIONALES
01.a CARTEL DE OBRA
01.b OFICINAS DE OBRA
01.c ALMACENES DE OBRA
01.d SERVICIOS HIGIENICOS EN OBRA
01.e MOVILIZACION Y DESMOVILIZACION DE EQUIPOS
01.f FLETE TERRESTRE
2 TRABAJOS PRELIMIARES
02.a TRAZO, NIVELES Y REPLANTEO
02.b DEMOLICION CONSTRUCCION EXISTENTE
02.c ACARREO DE MATERIAL EXCEDENTE
02.d ELIMINACION DE MATERIAL EXCEDENTE
3 CONTRUCCION DE VEREDAS Y SARDINELES
03.a MOVIMEINTO DE TIERRAS
03.a.01 EXCAVACION DE TERRENO
03.a.02 ACARREO DE MATERIAL EXCEDENTE
03.a.03 ELIMINACION DE MATERIAL EXCEDENTE
03.a.04 NIVELACION Y COMPACTACION
03.a.05 CONFORMACION Y COMPACTACION DE BASE GRANULAR
03.b OBRAS DE COCRETO
03.b.01 ENCOFRADO Y DESCENCOFRADO
03.b.02 VACIADO DE CONCRETO
03.b.03 CURADO DE CONCRETO
03.b.04 JUNTAS ASFALTICAS
03.b.05 BRUÑAS
03.c PINTURAS
03.c.01 PINTURAS EN SARDINEL
04 MITIGACION DE IMPACTO AMBIENTAL
05 LIMPIEZA FINAL DE OBRA
ITC – INSTRUCCIONES TÉCNICAS COMPLEMENTARIAS:

Prueba de densidad de subrasante

Prueba de densidad de subbase

Protocolos
Prueba de densidad de base

Prueba de densidad en veredas

Proctor subbase, base
ITC – INSTRUCCIONES TÉCNICAS COMPLEMENTARIAS:
Especificaciones técnicas

Memoria descriptiva con relación a gestión de calidad

Especificaciones técnicas supervisión del cliente

Dosier de Plan de control de calidad

calidad Procedimientos

Instructivos

Certificados de calibración de equipos

Certificados de calidad de materiales

Protocolos generados

Registro de no conformidad
ITC – INSTRUCCIONES TÉCNICAS COMPLEMENTARIAS:
Check list de entrega de obra:
ITC – INSTRUCCIONES TÉCNICAS COMPLEMENTARIAS:

Check list de entrega de obra:

ITC – INSTRUCCIONES TÉCNICAS COMPLEMENTARIAS:
Check list de entrega de obra:
Organigrama:
 Reglamento Nacional de
Edificaciones (RNE). GE 0.30 Calidad
en la construcción
Normas técnicas Norma ASTM C-33 “Standard
aplicables Specification for Concrete
Agregates”. Especificación estándar
para agregados de concreto

Normas AASHTO

Especificaciones Técnicas del Proyecto

INSPECCIONES Y PRUEBAS:
Item Especialidad Proceso
Inspecciones / Pruebas

Instalaciones
Eléctricas y
001 Obras de Sanitarias
-Según Plan de Trabajo
Provisionales Caseta y almacén aprobado
para la obra
provisional
Trazo de niveles y
replanteo

-Inspección de niveles de
acuerdo a plano
-CBR 95% mínimo
Movimiento de Excavación
-LL 25%n máximo
Tierras Corte de terreno
002 -Equivalente de arena 36%
Nivelación y
mínimo
compactación de
-Desgaste de abrasión 40%
sub rasante
máximo
Base granular
-Granulación (AASHTO TSS,
ASTMD 14223)
-Clasificación por el sistema
AASHTO
-Proctor modificado (AASHTO
T-80- método D)
Concreto -Prueba del Cono de Abrahams
(f’c=175 kg/cm2) (slump)
003 Estructuras Encofrado y -Pruebas de ensayos de rotura
desencofrado en concreto ( * )
veredas

Nivelación de -Buzones de concreto

004 Estructuras
cajas de agua y modificados con un f’c=210
desagüe kg/cm2
ALMACENAMIENTO DE MATERIALES:
Materiales Condición de almacenamiento
Las bolsas de cemento se colocarán sobre tablones de madera,
evitando el contacto con la humedad y apilado máximo en 10
Cemento filas. En lo posible se almacenará bajo techo, caso contrario se
cubrirá con plástico, para evitar que las condiciones climáticas
causen daño al cemento almacenado.
Se destinará zonas de acopio definidas por material, evitando se
Agregados mezclen entre sí.

Yeso, madera tornillo, Se almacenará cerca al banco de habilitación, de acuerdo al

diámetro de las varillas. En lo posible se almacenará bajo techo,
clavos, Wincha,
caso contrario se cubrirá con plástico, para evitar que las
jalones, estacas
condiciones climáticas le causen daño.
Se almacenará en envases limpios, sin residuos químicos tipo
Agua cilindros o pozas metálicas.
Se almacenarán en envases herméticos y alejados de sustancias
que provoquen la acción de flamabilidad.
Asfalto líquido RC-250
Se señalizará la zona de almacenamiento para evitar usos
indebidos por parte del personal.
Equipos:
CAPACITACIÓN:

Control de asistencia de las

capacitaciones

Evaluación de las capacitaciones

 Control de documentos

Control de registros

Control de producto no conforme

Gestión de
calidad Acciones correctivas y preventivas

Control de equipos de seguimiento y medición

Auditorías internas

Responsabilidades
RESPONSABILIDADES:

Gerente general

Gerente de
proyecto / Jefe de calidad
Ingeniero residente

Gerente técnico
CONCLUSIÓN:

Plan de gestión
de calidad

“REHABILITACION DE VEREDAS Y SARDINELES EN

LOS JIRONES EJERCITO, JR. VISTA ALEGRE Y JR. 7
Cumplimiento de los
DE JUNIO AFECTADOS POR EL FENOMENO DEL requisitos del cliente y de
NIÑO COSTERO EN LA LOCALIDAD DE CANAYRE las normas aplicables en
DEL DISTRITO DE CANAYRE, PROVINCIA DE
HUANTA, DEPARTAMENTO DE AYACUCHO” el Proyecto.
