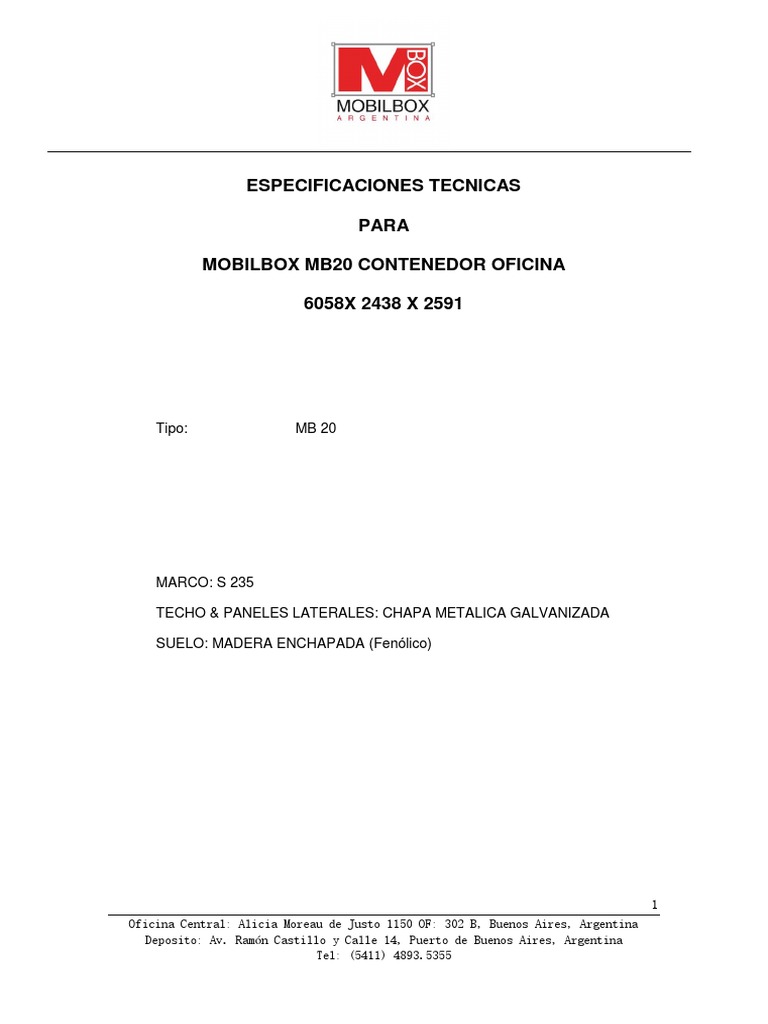

ESPECIFICACIONES TECNICAS

PARA

MOBILBOX MB20 CONTENEDOR OFICINA

6058X 2438 X 2591

Tipo: MB 20

MARCO: S 235

TECHO & PANELES LATERALES: CHAPA METALICA GALVANIZADA

SUELO: MADERA ENCHAPADA (Fenólico)

1
Oficina Central: Alicia Moreau de Justo 1150 OF: 302 B, Buenos Aires, Argentina
Deposito: Av. Ramón Castillo y Calle 14, Puerto de Buenos Aires, Argentina
Tel: (5411) 4893.5355
General

Las siguientes especificaciones abarcan el diseño, la construcción, los materiales, el

testeo y la inspección de los FLAT PACK 6058X2438X2591, y de los contenedores
estándar.

Respetando las dimensiones ISO de los FLAT PACK, se genera un sistema

normalizado, donde la construcción se basa en una estructura estable con paneles de
pared intercambiables.

Se pueden lograr espacios mayores, ubicando un contenedor junto a otro y

removiendo los paneles intermedios

INFORMACION DE DISEÑO

DIMENSIONES EXTERNAS (ISO Standard 1161)

Largo 6,058 +0,-6 mm
Ancho 2,438 +0,-5 mm
Alto 2,591 +0,-5mm

DIMENSIONES INTERNAS (Nominal)

Largo 5,858 +0,-6mm
Ancho 2,231 +0,-5mm
Alto 2,329 +0,-5mm

CAPACIDAD CUBICA 30.6 m3 (1,080/1,156 ft3)

APERTURA DE PUERTA DE ACCESO

Ancho 755 +0,-5mm
Alto 1,985 +0,-5mm

DIMENSIONES DE COLAPSO (Flat Pack)

Largo 6,058 +0,-6 mm
Ancho 2,438 +0,-5 mm
Alto 647 +0,-5 mm

PESO & VALORES

Tara(T) 1,970 /2,080kg (4,340/4,585 lb)

Dimensiones Anclaje de movimiento para auto-elevador (Nominal)

Ancho 355 mm
Alto 90 mm
Distancia al Centro 2050 mm

2
Oficina Central: Alicia Moreau de Justo 1150 OF: 302 B, Buenos Aires, Argentina
Deposito: Av. Ramón Castillo y Calle 14, Puerto de Buenos Aires, Argentina
Tel: (5411) 4893.5355
MATERIALES DE CONSTRUCCION

1) PISO:

El piso, está compuesto por un emparrillado metálico apoyado en perfiles metálicos

perimetrales.

Estructura 4 Perfiles de 4 mm soldados, en frio, según las

dimensiones ISO de conteiner.
Perfiles perimetrales inferiores Espesor de t4.0mm, S 235
Placa Suelo Fenólico, libre de formaldehido (E1), resistente al
agua, con un espesor t20.0mm;
Placa PVC Recubrimiento en PVC superior del suelo con un
espesor de t1.5 mm (Clase B1, punto de ignición
– difícil de quemar, con las conexiones soldadas).
Adhesivo Placa PVC/Estructura 8372 M
Emparrillado Espesor t3.0mm, S 235
Anclaje de movimiento para auto-elevador
Chapa superior del anclaje Espesor t.4.0mm, S 235
Chapa inferior del anclaje Espesor t8.0mm, S 235
Aislación Lana de Roca t100 mm (densidad 40-45 kg/m³)
Clase A, punto de ignición – no inflamable).
O 100 mm Poliestireno expandido (densidad 10-
12 kg/m³)
Contra piso Chapa metálica, galvanizada t0.5mm
Peso permitido 2,5 KN/m², 250 Kg/m2
Coeficiente de conductividad térmica k=0,34 W/m²K

3
Oficina Central: Alicia Moreau de Justo 1150 OF: 302 B, Buenos Aires, Argentina
Deposito: Av. Ramón Castillo y Calle 14, Puerto de Buenos Aires, Argentina
Tel: (5411) 4893.5355
 Perfil PVC para terminación de
1 Piso 6
uniones de paneles.
2 Aislación mineral de 60 y 100 mm 7 Aislación de lana mineral de 60 mm
3 Aglomerado 20 mm, V100, (E1) 8 Tornillos de 4,0x20 mm
Tornillos para aglomerado de
4 Chapa de metal galvanizada, 0,5 mm 9
4,8x38 mm
5 Piso de goma 1,5 mm, B1Q1 10 Tornillos 4,0x10 mm

2) TECHO:

Estructura 4 Perfiles de t3.0 mm soldados, en frio, según las

dimensiones ISO, vigas PPZ.
Cubierta de Techo Chapa metálica, galvanizada de t0,5 mm, con
doble plegado a lo largo del contenedor,
Perfiles perimetrales superiores Espesor t3.0mm, S 235
Cielorraso Placa de Aglomerado de t9.0 mm; color: blanco;
Emparrillado Chapa metálica galvanizada Espesor t1.5 mm
Aislación Lana de roca t100 mm (densidad 40-45 kg/m³),
Clase A, punto de ignición – no inflamable). Para
evitar los puentes de frio, se utilizan almohadones
de lana de roca.
Bloqueo de Calor Foil de Poliestireno, 200 μm de espesor.
Peso permitido 1,5 kN/m², 150 Kg/m2
Coeficiente de conductividad térmica k=0,45 W/m²K

4
Oficina Central: Alicia Moreau de Justo 1150 OF: 302 B, Buenos Aires, Argentina
Deposito: Av. Ramón Castillo y Calle 14, Puerto de Buenos Aires, Argentina
Tel: (5411) 4893.5355
 Panel de clip de anclaje (parte
1 Perfil de Marco con vigas del techo 8
superior)
Panel de clip de anclaje (parte
2 Larguero de Madera 9
inferior)
De aislamiento de lana mineral 100
3 10 Superior de nivelación
mm
Cinta adhesiva de aluminio doble, 52
4 11 Tornillo 4,0 x20 mm
mμ
Sello de vapor, papel de aluminio, 50
5 12 Tornillo 5,0 x50 mm
mμ
Madera aglomerada, superpuestas, de
6 13 Tornillo 4,0 x20 mm
8 mm
De aislamiento de lana mineral de 60
7
mm

3) COLUMNAS:

Perfilería Perfiles de acero, con 3.0 mm de espesor

soldados, en frio. Dimensiones: 152/210 mm.
Armado Las 4 columnas son abulonadas a las estructuras
del piso y techo.
Las columnas están ubicadas dentro del Flat
Pack.
Drenaje 4 tubos pluviales de PVC de, 40 mm, se
ubicaran en las columnas.
Aislación Para evitar los puentes de frio, se utiliza lana de
roca (densidad 30 - 32kg/m³), (Clase A, punto de
ignición – no inflamable).
Peso permitido 6,750kg/columna.
Coeficiente de conductividad térmica k=1,49 W/m²K

5
Oficina Central: Alicia Moreau de Justo 1150 OF: 302 B, Buenos Aires, Argentina
Deposito: Av. Ramón Castillo y Calle 14, Puerto de Buenos Aires, Argentina
Tel: (5411) 4893.5355
 El aislamiento, la lana
1 Perfil de acero ST 53-3 5
mineral
Aislamiento - lana mineral de Borde de nivelación,
2 6
60 mm aglomerado recubierto
Caucho celular sellado 3x15
3 7 Tornillo 6,0 x90 mm
mm
Por tubería de PVC, sin
4 8 Tornillo 4,0 x35 mm
fisuras, NW 50 mm

4) PANELES:

Revestimiento exterior Chapa Galvanizada de t0.5 mm.

Revestimiento interior Melamina blanco tiza de t9.0mm, libre de
formaldehido (E1).
Aislación Lana de roca de 60 mm (densidad 40-45 kg/m³).
(Clase A, punto de ignición – no inflamable).
Panel Standard Ancho - 1135 mm
Panel Puerta Con una puerta de aluminio de 755/1985 mm
(altura de umbral 32MM)
Panel Ventana Con una ventana de PVC, con persiana, de
875/1335 mm
Color exterior del panel RAL7035
Las chapas galvanizadas están revestidas con cerramientos en PVC, según su color
estándar.
Coeficiente de conductividad térmica k=0,74 W/m²K.

6
Oficina Central: Alicia Moreau de Justo 1150 OF: 302 B, Buenos Aires, Argentina
Deposito: Av. Ramón Castillo y Calle 14, Puerto de Buenos Aires, Argentina
Tel: (5411) 4893.5355
 Aislamiento - lana mineral de Estructura de Madera,
1 3
60 mm 35x60 mm
Junta de Caucho Celular
2 4 Terminación en PVC
15x50 mm

5) VENTANAS:

Ventanas Standard: Marco de PVC de 875/1335 mm, blanco, con DVH de 5/9/5 mm.
Sistema oxilobatiente, con persiana de PVC y tapa-royo hermético. El parapeto esta a
780 mm del suelo.
Coeficiente de conductividad térmica: k= 2.1 W/m2K

6) PUERTAS:

Panel con puerta de aluminio (color RAL7035) con aislación de poliestireno 40 mm.
Dimensiones de la puerta 755 x 1985 mm.
Altura de la puerta 32 mm
Coeficiente de conductividad térmicak=1,3 W/m²K

7
Oficina Central: Alicia Moreau de Justo 1150 OF: 302 B, Buenos Aires, Argentina
Deposito: Av. Ramón Castillo y Calle 14, Puerto de Buenos Aires, Argentina
Tel: (5411) 4893.5355
7) SUPERFICIE EXTERNA:

PINTURA/RECUBRIMIENTO

Estructura:

Recubrimiento general Epoxi primer: 30 μm

Recubrimiento del techo Vynilacryl : 60 μm
Recubrimiento seco de protección: 90 μm
Claridad de la pintura 70-80
Las chapas galvanizadas están revestidas con cerramientos en PVC, según su color
estándar.
El color de la pintura del conteiner estándar es RAL 3000.

8) INSTALACION ELECTRICA:

El cableado eléctrico está protegido de la humedad, según las especificaciones.

Todos los componentes cumplen las normas CEE y están certificada por normas de la
Comunidad Europea.

Información Técnica Voltaje 400 V, 50 Hz

Exterior La conexión para el suministro cumple las
normas CEE (Commission
Electrotechnique European) en una
hendidura de la estructura del techo, se
ubican las fichas stecks de 5 polos/32A.
Interior Enchufes de pared (1 simple, 1 doble),
interruptor de luz, 2 luminarias de doble
tubo fluorescente 2x36 W.

Toma a Tierra Pieza de acero inoxidable abulonada

M8X16.

Tablero:
Dispositivo de corte diferencial 40/4E-0,03 A
Disyuntor 10 A (luz)
Disyuntor 16 A (electricidad)
Disyuntor 16 A (enchufes de los paneles)

8
Oficina Central: Alicia Moreau de Justo 1150 OF: 302 B, Buenos Aires, Argentina
Deposito: Av. Ramón Castillo y Calle 14, Puerto de Buenos Aires, Argentina
Tel: (5411) 4893.5355
9) DATOS:

Los módulos pueden proveerse con puestos de trabajo equipados con instalación de
datos, telefonía Ip y tomas para alimentación de equipo de computación. Todo esto
ruteado mediante cable canal 100x50 a 30 cm del piso con sus respectivos módulos
de conexión por cada puesto.
A su vez toda la canalización o cableado estructurado de cada módulo puede
routearse hacia el punto de ubicación del rack de sistemas y desde ahí implementar la
acometida de datos externa.
También puede mediante este sistema realizarse la instalación separada, si fuera
necesario, de la tensión estabilizada o de UPS, para los equipos informáticos.
Todo este planeamiento de instalación de cableado estructurado se realiza en función
a los requerimientos del cliente según cada proyecto y en conformidad con las normas
técnicas de aplicación de su área de IT.

Mobilbox Argentina
