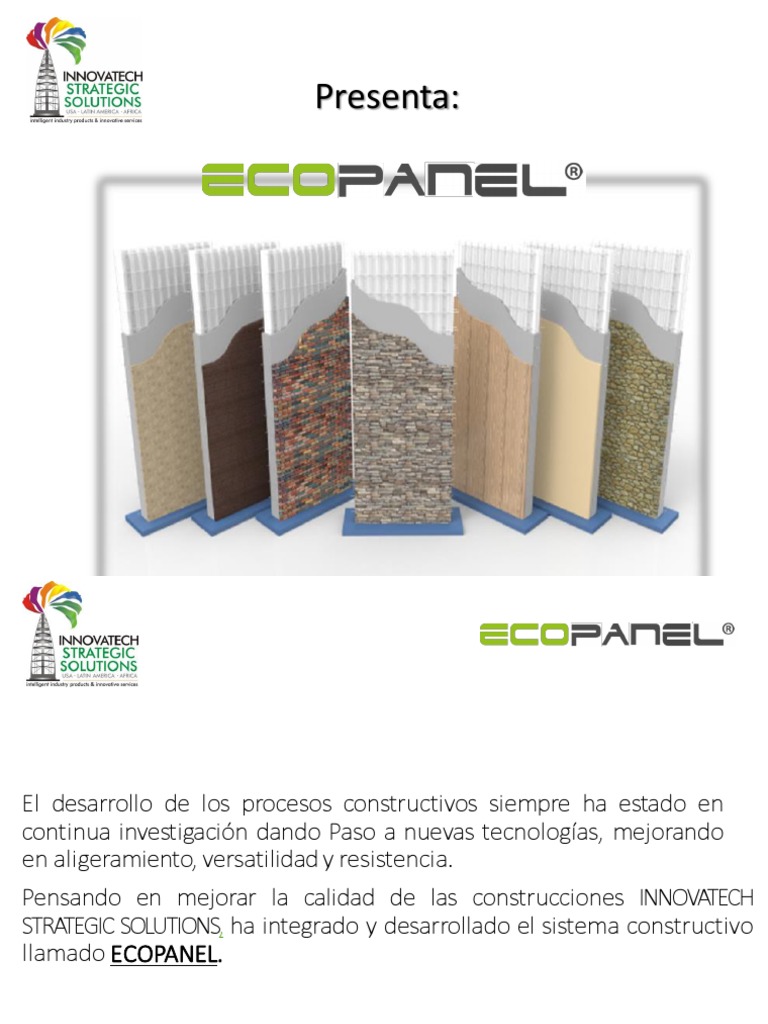

Presenta:

El desarrollo de los procesos constructivos siempre ha estado en

continua investigación dando Paso a nuevas tecnologías, mejorando
en aligeramiento, versatilidad y resistencia.
Pensando en mejorar la calidad de las construcciones INNOVATECH
STRATEGIC SOLUTIONS, ha integrado y desarrollado el sistema constructivo
llamado ECOPANEL.
Es un panel prefabricado (modular) de tipo ligero, constituido por una placa
de poliestireno expandido de densidad oportuna, con dos mallas electro soldadas de
acero.

Dicho panel se completa sucesivamente en obra con aplicación de concreto,

según diferentes procedimientos de ejecución.

 El sistema permite de este modo la realización de elementos constructivos de

diferente tipo como:

Muros de carga, construidos con ECOPANEL para estructuras de hasta 4

plantas (con limitación de luces).

Tabiques y muros de cierre exterior, mediante el uso del panel “simple” con
dimensiones variables en función a las necesidades.

 Losas o forjados de entrepiso y techo, planas o inclinadas, con el panel tipo.

 Rampas de escalera.
 USOS Y APLICACIONES
ECOPANEL puede ser utilizado en procesos industrializados
para la construcción de:

 Viviendas unifamiliares
 Multifamiliares
 VIS
 Escuelas
 Hospitales
 Centros comerciales
 Cerramientos
 Fachadas
 Como muros estructurales
 Muros divisorios
 Otros
 POR QUE UTILIZAR ECOPANEL?

 Versatilidad: Se adapta a cualquier tipo de diseño,

logrando así distintas formas y espesores; gracias a su
poco peso, su montaje es fácil y rápido.
 Seguridad: Por ser paneles reforzados, brindan un
amplio factor de seguridad, respecto a sistemas en
mampostería tradicional.
 Respaldo: Nuestro Departamento Técnico, siempre
está dispuesto a prestar la Asesoría necesaria en
obra.
 HERRAMIENTAS A UTILIZAR
 Taladro: Tipo industrial con mecanismo
percutor con broca de tungsteno de ½”
y mínimo 12 cm de longitud.
 Epoxi de anclaje: Se utiliza para fijar las
barras a la placa de contrapiso.Sikadur.
 Pulidora: Para hacer cortes de vanos y
puertas.
 Pistola de aire Caliente: Para hacer regatas.
 Cimbra: Su utiliza para marcar las líneas de
replanteo sobre la cimentación y para
ubicar los paneles según el diseño.
 Trompo: Se utiliza para mezclar el mortero
en obra.
 Cizalla: Se requiere para hacer los cortes
de los paneles y ajustarlos al diseño.
 PANEL LOSA

 USADO PARA LOSAS Y FORJADOS

CON ESPESOR VARIABLE EN
FUNCION A LA LUZ ENTRE
APOYOS.
 EL ARMADO SE REALIZA POR
MEDIO DE BARRAS CORRUGADAS
COLOCADAS EN EL INTERIOR DE
LOS NERVIOS ENTRE BOVEDILLAS.Y
LA TERMINACION POR MEDIO DE
VACIADO DE CONCRETO

 TIENE UN APORTE IMPORTANTE EN

LA CONTINUIDAD TERMO-
ACUSTICA DEL SISTEMA
NUEVA ERA DE CONSTRUCCIÓN
 ¿qué es el ?

• ES UN PANEL PREFABRICADO (MODULAR) DE TIPO

LIGERO, CONSTITUIDO POR UNA PLACA ONDULADA DE
POLIESTIRENO EXPANDIDO EPS TIPO F –
AUTOEXTINGUIBLE SEGÚN NORMA NTC 1426 DE
DENSIDAD OPORTUNA, EL CUAL LE CONFIERE UNA ALTA
CAPACIDAD DE AISLAMIENTO TÉRMICO Y ACÚSTICO
SEGÚN NORMAS NTC 1359 Y 1397, CON DOBLE MALLA
ELECTROSOLDADA EN ACERO BRILLANTE DE Ø
TRANSVERSAL 2,3MM Y Ø LONGITUDINAL 2,3MM , CON
CUADRÍCULA DE 6,5CM X 6,5 CM.

• DICHO PANEL SE COMPLETA SUCESIVAMENTE EN OBRA

CON APLICACIÓN DE CONCRETO O MORTERO, SEGÚN
DIFERENTES PROCEDIMIENTOS DE EJECUCIÓN.
 Usos y aplicaciones

“ ECOPANEL “ puede ser utilizado en procesos industrializados para la Construcción de

viviendas unifamiliares, multifamiliares, VIS, Escuelas, Hospitales, Centros Comerciales.

 Muros de Carga o Divisorios (interiores)

 Tabiques y Muros de Cierre Exterior
 Losas o Forjados de Entrepiso y Techo
 Rampas de Escalera
 PAREDES
 VENTANAS
 CUBIERTAS
 PISCINAS
 FACHADAS
 JARDINERAS
• CUBIERTAS
• COLUMNAS
• VENTANAS EN ARCO
• DIVISIONES INTERIORES
 Ventajas
MATERIAL LIVIANO Y LIGERO
ENERGÉTICAMENTE EFICIENTE
MENOR MANO DE OBRA
RÁPIDA Y FÁCIL INSTALACIÓN
MENOR DESPERDICIO
RESISTENCIA A LA CARGA
RESISTENCIA AL FUEGO
RESISITENCIA A LOS SISMOS
AISLANTE TÉRMICO Y ACÚSTICO
VERSATILIDAD EN ACABADOS
 Otras Ventajas

1. REDUCE TIEMPOS EN OBRA

2. SISMO-RESISTENTE
3. VERSATIL – DISENO FLEXIBLE
4. RESISTENTE A LOS HURACANES
5. RESISTENCIA SUPERIOR COMPARADO CON
SISTEMAS TRADICIONALES
 Colocación de refuerzos en la losa

1. SIMPLICIDAD PUESTA EN OBRA, CON GEOMETRÍAS

PREDISPUESTAS EN LA FÁBRICA COMO EN EL PROYECTO
ESTRUCTURAL;

2. ELIMINACIÓN DE LOS APARATOS DE LEVANTAMIENTO, POR

LA LIGEREZA DE LOS PANELES;

3. MASAS REDUCIDAS Y CONSECUENTEMENTE

TAMBIÉN FUERZAS SÍSMICAS;

4. CONTINUIDAD DE AISLAMIENTO TERMICO.

 CARACTERISTICAS DE LA MATERIA PRIMA
Poliestireno Expandido (EPS)

Unidad Types Test Method

de I II III IV A
medida

Masa de Volumen Kg/m3 12 15 20 25 UNI 6349

- tolerancia para cada placa (±) % 6 6 6 6

Resistencia a Compresion 10% KPa 60 100 140 180 UNI 6350

min. deformacion

Min. tension de rotura KPa 130 170 220 320 UNI 8071

Conductividad Termica W/mK 0,037 0,035 0,034 0,034 UNI 7891

- a 10° C 0,040 0,037 0,036 0,036 UNI 7891
- a 23° C

Coeficiente de epansion linear K-1 50x10-6 50x10-6 50x10-6 50x10-6

Reaccion al fuego Clase 1 1 1 1 UNI 8457

Estabilidad Dimensional % 0,2 0,2 0,2 0,2 UNI 8069

- a 10° C 0,5 0,5 0,5 0,5 UNI 8069
- a 70° C

Resistencia a la Difusion de Gas Adimens. 20-40 30-50 40-70 50-100 UNI 8054

Absorcion de agua por inmersion % Vol 4 3 2 2 ISO 2896

 CARACTERISTICAS DE LA MATERIA PRIMA
Acero
ALAMBRE CON ALTA RESISTENCIA A ROTURA, FTK> 600 MPA, CON ADECUADA DUCTILIDAD ES EMPLEADO PARA LA PRODUCCION
DE PANELES. CON BAJO CONTENIDO EN CARBON Y TAMBIEN SE UTILIZA EL ACERO LAMINADO EN CALIENTE Y GALVANIZADO PARA
GARANTIZAR LA ESTRUCTURA EN CONTRA DEL PROCESO DE LA CORROSION.

EL ACERO UTILIZADO EN LAS DOS MALLAS Y CONECTORES DEL PANEL CUMPLEN CON LAS SIGUIENTES CARACTERISTICAS :
1. CARACTERISTICAS MECANICAS

TENSION DE ROTURA(N/MM2) Ø2,5 ÷ 750 Ø3 ÷ 700 Ø3,5 ÷ 600

Ø2,5 ÷ 680 Ø3 ÷ 600 Ø3,5 ÷ 550

TENSION DE FLUENCIA (N/MM2)
Ø2,5 > 8 Ø3 > 8 Ø3,5 > 8
ESTIRAMIENTO (%)

2. CARACTERISTICAS QUIMICAS
% C < 0,24 % P < 0,055 % S < 0,55 % CEQ < 0,52
3. RECUBRIMIENTO DE ZINC SI LO REQUIERE LA OBRA
EL RECUBRIMIENTO DE ZINC ES VARIABLE SEGUN EL DIAMETRO DEL ACERO DE LA MALLA. PARA UN ESTANDARD DE ALAMBRE DE 2.5
MM SE ALCANZAN 60 GRAMOS/M2 DE RECUBRIMIENTO DE ZINC CON UNA TOLERANCIA DE + / - 5 GRAMOS.
 MORTERO ESTRUCTURAL
ECOPANEL UTILIZADO COMO MURO DE CARGA SE COMPLETA EN OBRA CON LA APLICACION DE MORTERO ESTRUCTURAL EN
AMBOS LADOS. EL ESPESOR DE CADA CAPA ES DE APROX. 3CM. EL PANEL GENERA UNA PLACA ESTRUCTURAL DE CONCRETO
CON UN NUCLEO DE POLIESTIRENO EXPANDIDO. EL MORTERO ESTRUCTURAL ESTA COMPUESTO DE AGREGADOS CON
GRANULOMETRIA VARIABLE DE 0 A 5MM Y UNA RESISTENCIA FINAL DE 200 ÷ 250 DAN/CM2, VARIABLE SEGUN LA EXIGENCIA
ESTRUCTURAL Y GEOMETRIA DE LA ESTRUCTURA. DEBERA TENER UNA CONSISTENCIA S2 (MEDIDA CON EL CONO DE ABRAMS
NO INFERIOR A 5CM).
PARA DOSAJES ESTANDARD EN VOLUMEN, LAS CANTIDADES INDICATIVAS DE CADA MATERIAL
SERAN:
CEMENTO 350 KG
AGREGADOS 160 KG
AGUA 160 KG (LITERS)

LA CANTIDAD DE AGUA SERA VARIABLE EN FUNCION A LA CANTIDAD DE HUMEDAD PRESENTE EN LOS AGREGADOS. LAS SIGUIENTES
RELACIONES DEBERAN PERMANECER CONSTANTES:
A/C ~ 0,52
I/C ~ 4,5
LOS AGREGADOS DEBERAN SER LIMPIOS, SIN ARCILLA U OTRO MATERIAL ORGANICO, COMPLETAMENTE LAVADOS. EN CASO DE
PROBLEMAS DE TRABAJABILIDAD DEBERAN SER RESUELTOS SIN AGREGAR AGUA, USANDO UNICAMENTE ADITIVOS
FLUIDIFICANTES DOSIFICADOS SEGUN LAS ESPECIFICACIONES DEL PRODUCTOR.

LAS FISURAS POR RETRACCION DE FRAGUADO PUEDEN SER ELIMINADAS AGREGANDO EN LA MEZCLA FIBRAS DE POLIPROPILENO (EN
RAZON DE 1KG/M3).
 Tabla de rendimiento en instalacion

TIPO REFERENCIA (m) RENDIMIENTO

Mampostería Santa Fé e : 0.12 1.8 m2/h
MuroPanel Panel 1.2x2.4x 0.08 17.2 m2/h
Mamposteria Estructural e: 0.15 1.2 m2/h
MuroPanel Panel 1.2x2.4x0.15 14.4 m2/h
 VENTAJAS

GRÁFICO DE RENDIMIENTO EN INSTALACIÓN

9.7 Veces + Ràpido. 12 Veces + Ràpido.

20

18

16

14

12

10

0
SANTA FE No. 5 e: 0.12m PANEL 1.2x2.4x0.08m ESTRUCTURAL e:0.15m PANEL 1.2x2.4x0.15m
MAMPOSTERIA MUROPANEL MAMPOSTERIA MUROPANEL
Rendimiento m2/h 1,8 17,28 1,2 14,4
 VENTAJAS

gráfico COMPARATIVO DEL PESO SIN MORTERO

250

200

150

100

50 Es 23 Veces + Liviano Es 31.3 Veces + Liviano

0
ESTRUCTURAL
SANTA FE No.5e:0.12m PANEL 1.2x2.4x0.08 m PANEL 1.2x2.4x0.15m
e:0.15m
MAMPOSTERIA MUROPANEL MAMPOSTERIA MUROPANEL
Peso ( kg ) 135,25 5,9 220 7,03
 VENTAJAS

GRAFICO COMPARATIVO DEL PESO CON MORTERO

250

200

150 Es un 77% + Liviano Es un 96% + Liviano

100

50

0
SANTA FE MUROPANEL ESTRUCTURAL MUROPANEL
No. 5 0.12m 1.2x2.4x0.08 m 0.15m 1.2x2.4x0.15m
Peso ( kg ) 198,25 110,9 220 112,03
 VENTAJAS
Aislamiento Térmico y Acústico

 Brinda un confort al espacio interior,

reduciendo aproximadamente de 4 a
5 °C de temperatura entre el agente
emisor (sol) y el agente receptor
(interior de la vivienda), y su
coeficiente de conductividad térmica
es de K= 0,027 Kcal/mh°C

 Aísla 45 Decibeles
 Estudio técnicos aislamiento acústico

AISLAMIENTO ACÚSTICO
Estudio técnico auto extinguible

RESISTENCIA AL FUEGO
PRUEBA RESISTENCIA AL FUEGO
 Estudios técnico térmica

TRANSMISION TÉRMICA
UNA DE LAS CARACTERÍSTICAS MÁS IMPORTANTES DEL SISTEMA
ES EL ALTO AISLAMIENTO TÉRMICO.

PANEL SIMPLE PCS08

UP = 0,577 W/M2K;

PANEL SIMPLE PCS12

UP = 0,396 W/M2K;

PANEL SIMPLE PCS16

UP = 0,30 W/M2K;

PANEL DOBLE PCD15_(5+5)

UP = 0,444 W/M2K;

PANEL DOBLE PCD15_(8+8)

UP = 0,35 W/M2K.
 Estudio técnico compresión

RESISTENCIA A LA COMPRESIÓN

NUMEROSAS PRUEBAS DE COMPRESIÓN CENTRADA

Y EXCÉNTRICA SE HAN REALIZADO EN PANELES
SIMPLES CON DIFERENTES ESPESORES EN EL
LABORATORIO DE LA UNIVERSIDAD POLITÉCNICA DE
MARCHE. LA CARGA DE COMPRESIÓN MÁXIMA FUE
DE 70 T, 23 T CON UN FACTOR DE SEGURIDAD 3.
POR LO TANTO SÓLO TENIENDO EN CUENTA LA
PRESIÓN AXIAL, LA ESTRUCTURA SERÁ CAPAZ DE
SOPORTAR UNA CARGA DE EJERCICIO PARA UN
EDIFICIO DE 6 PLANTAS.
 Estudios técnico mecánico

PRUEBAS MECÁNICAS
CORTE NODO FLEXIÓN

Muro Panel MP08

Muro Panel MP12 Muro Panel MP12
LA MÁS ALTA CARGA DE ROTURA DE
PROBETAS
21411 daN 1960 daN
21798 daN
 Estudios técnico carga estática

PRUEBA DE CARGA ESTÁTICA EN

UN PANEL DE 12 CM – 400X400CM

LA PRUEBA DE CARGA SE LLEVÓ GRADUALMENTE

HASTA ALCANZAR EL COLAPSO DE LA
CORRESPONDIENTE PLACA, A UNA CARGA
UNIFORMEMENTE DISTRIBUIDA QUE ACTÚA 2000
KGF / SQ.
LA CARGA SE LOGRÓ LLENADO UN TANQUE DE
AGUA CON DIMENSIONES EN PLAN DE 300 CM X
300 CM Y 200 CM DE ALTURA.
 PROCESO CONSTRUCTIVO

Cimentación

Al final se funde una placa de Contrapiso

con un espesor de 0.1 m. Se deben dejar
amarrados los anclajes a la viga de
cimentación distribuidos cada 0.60 m,
enfrentados o al tre-bolillo.

Además se deben dejar embebidas las

tuberías eléctricas, hidráulicas y sanitarias
en la placa.
PROCESO CONSTRUCTIVO

ANCLAJES

La fijación de los Paneles a la

cimentación puede realizarse
por medio de recibidores de
cortante en lámina galvanizada
Cal. 20 o con Varilla de Acero
diámetro 3/8”.
 PROCESO CONSTRUCTIVO

DISTRIBUCION

Se deben dejar los

anclajes distribuidos, de
acuerdo al replanteo de
los muros, enfrentados o
al tre-bolillo; cada 0.60 m.
PROCESO CONSTRUCTIVO

FIJACION DE PANELES

Estos deben ser deslizados entre la

varillas de anclaje; abriendo un
espacio entre el icopor y la malla
electrosoldada, luego se procede a
amarrar con alambre negro.
 PROCESO CONSTRUCTIVO

UNION ENTRE PANELES

Cada MUROPANEL posee una
prolongación de malla de 0.10m
sobre su altura, generando un
sistema macho-hembra de
ensamble. Se debe reforzar con
un accesorio en malla en forma
de ‘ L ‘ en el cruce de paneles a
90 grados e intersecciones.
PROCESO CONSTRUCTIVO
PROCESO CONSTRUCTIVO

TUBERIAS ELÉCTRICAS,
HIDRAÚLICAS Y SANITARIAS

Van embebidas en el Ecopanel,

facilitando al obrero hacer regatas
simplemente cortándolo o
calentándolo, sin romper la malla.
 PROCESO CONSTRUCTIVO
APLICACION DEL MORTERO.

Aplicar la primera capa de unos 2cm

de espesor, con la que debe cubrirse
la armadura, la primera capa tendrá
un acabado rugoso para mayor
adherencia de la segunda.
La segunda capa deberá tener un
espesor de 1cm y no deberá
sobrepasar los 3 días para ser
aplicada.
PROCESO CONSTRUCTIVO

FASE DE ACABADOS

Permite realizar cualquier tipo

de Acabado: Estuco, pintura,
enchapes, etc.
No altera las características del
panel.
PROCESO CONSTRUCTIVO
ACCESORIOS
Existen varios tipos de
accesorios que permiten un
mejor acabado y durabilidad
en los muros:

 Malla Plana
 Acc en L
 Acc en U
MODELOS
NAVES INDUSTRIALES PAREDES EXTERIORES
NAVES INDUSTRIALES PAREDES EXTERIORES
FOTOS PROYECTOS
FOTOS PROYECTOS
FOTOS PROYECTOS
FOTOS PROYECTOS
FOTOS PROYECTOS
FOTOS PROYECTOS
 FOTOS PROYECTOS

TECHO TERMINADO
MONTAJE DE LOSA Y VACIADO
 FOTOS PROYECTOS

VANO VENTANAS TERMINACION IMPERMEABILIZACION

MARCO DE VENTANA AFINADO CURADO

FOTOS PROYECTOS
 Muro Panel
 Casetones
 Placa Fácil
 Cielos Rasos
 Láminas

CONSULTENOS: info@innovatechsolutions.com
