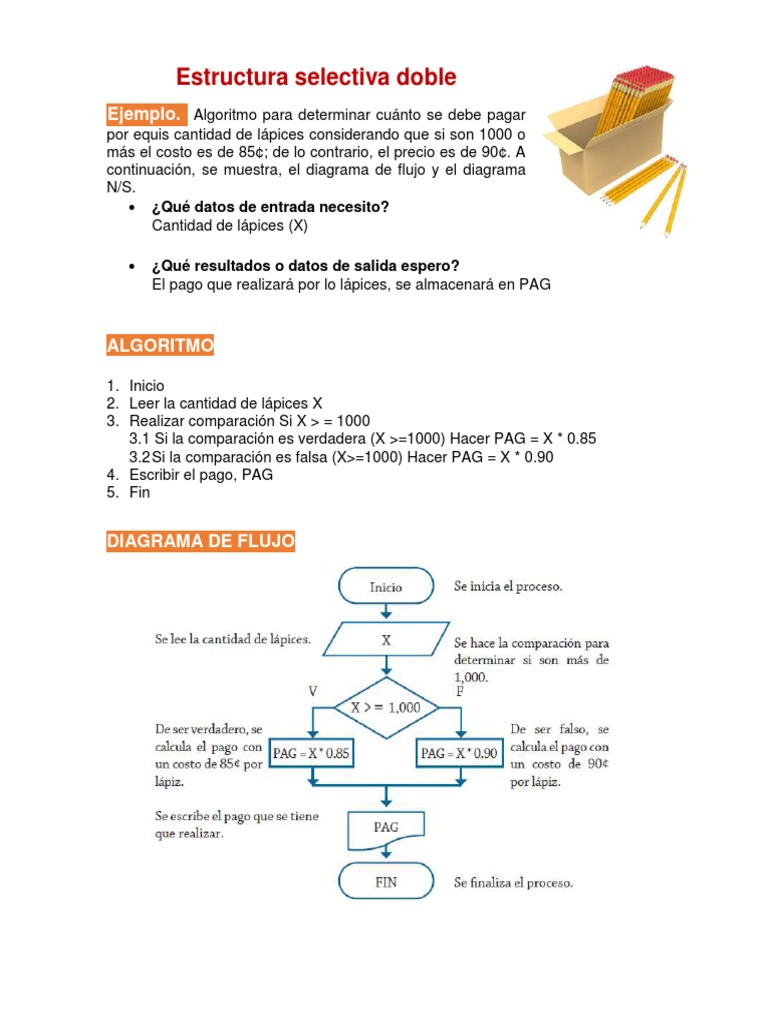

Estructura selectiva doble

Ejemplo. Algoritmo para determinar cuánto se debe pagar

por equis cantidad de lápices considerando que si son 1000 o
más el costo es de 85¢; de lo contrario, el precio es de 90¢. A
continuación, se muestra, el diagrama de flujo y el diagrama
N/S.
 ¿Qué datos de entrada necesito?
Cantidad de lápices (X)

 ¿Qué resultados o datos de salida espero?

El pago que realizará por lo lápices, se almacenará en PAG

ALGORITMO

1. Inicio
2. Leer la cantidad de lápices X
3. Realizar comparación Si X > = 1000
3.1 Si la comparación es verdadera (X >=1000) Hacer PAG = X * 0.85
3.2 Si la comparación es falsa (X>=1000) Hacer PAG = X * 0.90
4. Escribir el pago, PAG
5. Fin

DIAGRAMA DE FLUJO
 DIAGRAMA N/S CORRIDA DE ESCRITORIO

No. Datos. Resultado.

corrida Cantidad de
lápices
1 800 $ 720.00
2 1500 $ 1,275.00
3 1200 $ 1,020.00
4 1000 $ 850.00
5 999 $ 899.10

EJERCICIO 4: Almacenes “El harapiento distinguido” tiene una promoción: a todos los
trajes que tienen un precio superior a $2500.00 se les aplicará un descuento de 15 %, a todos
los demás se les aplicará sólo 8 %. Realice un algoritmo para determinar el precio final que debe
pagar una persona por comprar un traje, considerando los descuentos antes mencionados. Y
represéntelo mediante diagrama de flujo.

 ¿Qué datos de entrada necesito?

Costo del traje (CT)

 ¿Qué resultados o datos de salida

espero?
Precio final (PF). Considerando que el
precio final se establecerá restando el
Costo del traje (CT) menos el descuento
obtenido (DE)

Pista, su diagrama de flujo quedará más

o menos como la imagen de la derecha.
