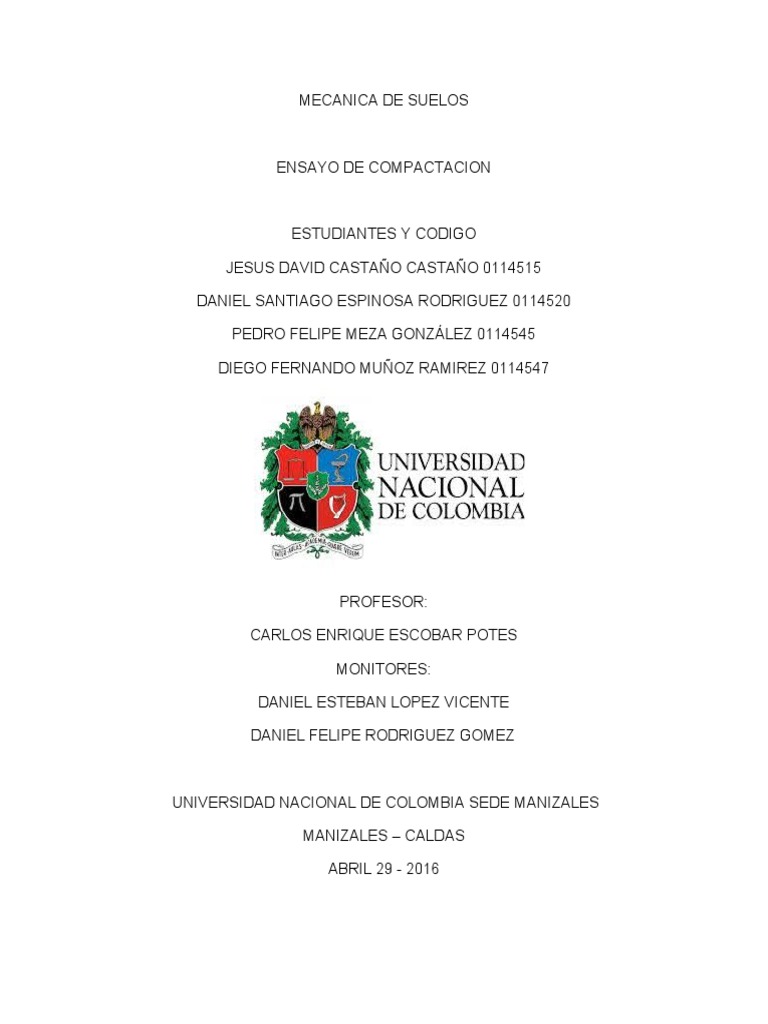

MECANICA DE SUELOS

ENSAYO DE COMPACTACION

ESTUDIANTES Y CODIGO

JESUS DAVID CASTAÑO CASTAÑO 0114515

DANIEL SANTIAGO ESPINOSA RODRIGUEZ 0114520

PEDRO FELIPE MEZA GONZÁLEZ 0114545

DIEGO FERNANDO MUÑOZ RAMIREZ 0114547

PROFESOR:

CARLOS ENRIQUE ESCOBAR POTES

MONITORES:

DANIEL ESTEBAN LOPEZ VICENTE

DANIEL FELIPE RODRIGUEZ GOMEZ

UNIVERSIDAD NACIONAL DE COLOMBIA SEDE MANIZALES

MANIZALES – CALDAS

ABRIL 29 - 2016
INTRODUCCION

El presente informe pretende mostrar los procesos y cálculos necesarios de

ensayo de un suelo para conocer su relación entre humedad y masa unitaria
seca, a través de un ensayo particular llamado ensayo de compactación.

El asentamiento de un suelo desde hace mucho tiempo ha sido objeto de estudio

para la ingeniería civil, ya que el suelo al ser sometido a una carga tiene una
respuesta en su comportamiento es por eso que se han venido utilizando diversos
métodos de análisis para determinar ese tipo de cambio que sufre el suelo para
nuestro caso el método de usado fue un método de compactación.

El ensayo fue realizado en un laboratorio óptimo que para este caso fue el
laboratorio de suelos de la Universidad Nacional De Colombia sede Manizales.

OBJETIVOS

El objetivo general de esta práctica es seguir fortaleciendo los conocimientos

estudiados en el salón de clase del curso de mecánica de suelos a través de los
laboratorios que se vienen desarrollando paulatinamente.

Además descubrir de qué manera el método de compactación le ofrece un

estudio de solución a los problemas de ingeniería civil asociados con el suelo,
prestando juiciosa atención a todos los pasos realizados en el laboratorio para
finalmente encontrar un porque y para que en todo este proceso de ensayo.

El objetivo específico es descubrir la Humedad óptima de compactación de suelo

acompañada de la Masa unitaria seca máxima a partir de la curva de
compactación de la muestra.

MARCO TEORICO

El ensayo de compactación es un proceso que aumenta la densidad de un

material aplicando fuerzas externas estáticas o dinámicas.

Los efectos que produce son el aumento en la resistencia de las partículas,

disminución de los vacíos y la impermeabilización.

Los conceptos más trascendentales en este ensayo son humedad óptima del
ensayo y peso unitario seco máximo.

La humedad óptima del ensayo es la humedad de moldeo con la cual el suelo

alcanza el peso unitario seco máximo usando la energía normalizada.
El peso unitario seo máximo del ensayo normal de compactación es el máximo
valor definido en la curva de compactación.

De una manera más técnica el ensayo de compactación es un método de ensayo

para determinar la relación entre la humedad y la masa unitaria de un suelo a
través de un proceso de compactación en un molde de un tamaño definido y un
martillo de 2,5 kilogramos (5,5) libras que cae desde una altura de 305 mm (12”).

En sí, para este ensayo existen 4 métodos:

Método A – Se usa un molde de diámetro de 101,6 mm (4”): material de un suelo

que pasa el tamiz de 4,75mm (No. 4)

Método B – Un molde de diámetro 152,4 mm (6”): material de suelo que pasa el

tamiz de 4,75 mm (No. 4)

Método C – Un molde de diámetro 101,6 mm (4”): material de suelo que pasa el

tamiz de 19 mm (3/4”)

Método D – Un molde de diámetro 152,4 mm (6”) material de suelo que pasa el

tamiz de 19 mm (3/4”).

En este caso el método utilizado para nuestro ensayo fue el método A.

El método A se aplica a mezclas de suelos que tienen el 40% o menos retenido en

el tamiz de 4,75 mm (No. 4), es decir se tamiza una cantidad representativa (3 kg
aproximadamente) sobre el tamiz No.4 para realizar el ensayo.

EQUIPOS UTILIZADOS

Moldes cilíndricos - De paredes solidas de collares ajustables que permitan la

preparación de muestras compactadas de mezclas de suelo con agua y volumen
deseados. El molde y el collar deben ser hechos de manera que encajen
firmemente en una base del mismo material de estos. Un ejemplo de molde se
puede apreciar en la imagen 1.

Imagen 1
Las especificaciones del molde son:

Molde de 101,6 mm (4”)

 Capacidad de 1/30 pies cúbicos o 9438,9 centímetros cúbicos

 Peso de 4190,6 gramos.
 Diámetro interior de 101,6 más o menos 0,4 milímetros y
 Altura de 116,4 más o menos 0,5 milímetros

Martillo metálico de operación manual - Provisto de una camisa guía apropiada,

que brinde una luz suficiente para que la caída del martillo y la cabeza no tengan
restricciones. Una imagen del martillo en mención se puede ver en la imagen 2,
este martillo pertenece al laboratorio de suelos de la Universidad Nacional de
Colombia sede Manizales.

Imagen 2
Extractor de muestras – Un gato con marco y otro dispositivo que sirve para
extraer las muestras compactadas de los molde. El gato en uso durante el ensayo
se puede apreciar en la imagen 3.

Imagen 3
Balanzas - Para el molde de 101,6 mm (4”) se usa una balanza de aproximación
de 1 gramo. Para las determinaciones de humedad se requiere de otra balanza de
1 kg de capacidad con legibilidad de 0,1 gramos.

En la imagen 4 se puede apreciar el tipo de balanza de aproximación de 1 gramo

Imagen 4

Horno – Termostáticamente controlado, preferiblemente de tiro forzado capaz de

mantener una temperatura de 110 más o menos 5 °C para el secado de las
muestras. En la imagen 5 se puede apreciar dentro del laboratorio de suelos de la
Universidad Nacional de Colombia sede Manizales al fondo en la parte derecha de
la imagen el horno utilizado para el secado de las muestras.

Imagen 5
Regla metálica – De acero endurecido, de borde recto, al menos de 259 mm (10”)
de largo. El borde no puede ser tan flexible, debe ser más bien resistente para su
uso en el proceso de enrazado de la muestra.

La regla usada en el laboratorio se puede apreciar en la imagen 6

Imagen 6
Tamices – Para este caso se usó el tamiz No. 4 (4,75 mm)

Herramientas misceláneas - Tales como cazuelas de mezclado, espátulas, o

dispositivos para mezclar las muestras de suelo con diversas cantidades de agua.
En la imagen 7 se puede apreciar una pala pequeña que se utilizó para la
manipulación de las muestras.

Imagen 7
Recipientes - Para determinar la humedad de las muestras, elaborados en metal
u otro material adecuado para evitar la pérdida de humedad durante el pesaje.

En la imagen 8 se pueden apreciar las muestras de suelo utilizadas contenidas en

los recipientes mencionados.

Imagen 8
PROCEDIMIENTO

El ensayo consiste extraer una cantidad de suelo de las muestras obtenidas en la

salida de campo, el peso mínimo de la muestra para este ensayo es de 16
kilogramos.

Después de obtenido el peso mínimo se hace pasar la muestra por el tamiz No.4

El siguiente paso es repartir este suelo en los recipientes mencionados en las

herramientas que para este caso fueron 4 y en cada recipiente se va a tener un
suelo al cual se le va a inyectar una humedad, las humedades de los suelos en los
4 recipientes necesariamente son distintas ya que luego de obtenidas estas
humedades se depositaran en los moldes para su compactación y así mirar su
comportamiento.

Se debe determinar la masa del molde y la masa del molde más la masa del suelo
ya que esto nos permitirá en los cálculos determinar la densidad humedad del
material.
Para el proceso de compactación se ensambló y se aseguró el collar de extensión
al molde y el conjunto de placa de la base, se debía verificar que el molde y la
base estuvieran perfectamente alineados, no podía haber bamboleo y la placa se
debía apoyar en una fundación firme, en nuestro caso fue de concreto.

En la imagen 9 se observan las muestras en los recipientes, cada una con una
característica en especifica que es su contenido de humedad.

Imagen 9
En el proceso de compactación se debe poner en el molde más o menos 1/3 de
cada muestra distribuirla en el molde y compactarla con el martillo, para nuestro
caso el número de golpes de compactación fue de 25 según la norma ya que se
utilizó un molde de 101,6 mm (4”).

Cada tercio de la muestra se debe compactar con el mismo número de golpes,

terminado el proceso total de compactación se enraza la muestra con la regla
metálica y se procede a extraer esta muestra con la ayuda del gato.

Finalmente se toma la masa del material tal y como está (masa material húmedo)
y se hace pasar por el horno de secado para luego obtener la masa seca con el fin
de descubrir su humedad.

En la imagen 10 se aprecian las muestras en forma cilíndricas recién extraídas de

los moldes antes de ser ingresadas al horno.

Imagen 10
Con los datos obtenidos se cuentan con los elementos necesarios para determinar
los cálculos que pide el informe.

CALCULOS
Los datos recogidos de la experiencia del informe se muestran en la tabla 1

REGISTRO DE DATOS DEL ANALISIS Y/O ENSAYO

Molde N° 2 2 2 2
N° de capas 3 3 3 3
N° de golpes por capa 25 25 25 25
Masa muestra + molde (g) 5512 5751 5902,6 5847,4
3
Volumen molde (ft ) 0,03 0,03 0,03 0,03
Masa molde (g) 4190,6 4190,6 4190,6 4190,6
Masa material húmedo (g) 300 300 300 300
Masa material seco (g) 269,2 243,6 227,1 211,1
Contenido de humedad 11,4413075 23,152 32,100396 42,112742
(%) 8 7 3 8
Masa muestra (g) 1321,4 1560,4 1712 1656,8
Densidad Húmeda 87,3171806 113,12775 109,48017
(lb/pie3) 2 103,11 3 6
78,3526167 83,725 85,637709 77,037550
Densidad Seca (lb/pie3) 4 4 3 7
Tabla 1
Inicialmente de calcula la humedad de cada muestra:

Wh−Ws
ω 
Ws

Dónde:

ω es humedad

Wh es peso de la muestra húmeda

Ws peso de la muestra seca.

Los valores necesarios y los valores ya calculados se pueden ver en la tabla 1.

Luego se calcula la masa unitaria húmeda

30
δh = Masa de la muestra *
454
El valor de 454 se utiliza para trabajar la densidad en libras y los 30 son la medida
del volumen ya que el valor de densidad es masa sobre volumen.

Los valores de densidad húmeda en libras sobre pie cúbicos, gramos sobre
centímetro cúbicos se muestran en la tabla 2

Muestra Densidad Húmeda (lb/pie3) Densidad Húmeda (g/cm3)

2 87,31718062 1,399946322
2 103,1101322 1,653152899
2 113,1277533 1,813764267
2 109,4801762 1,755283083
Tabla 2

Los datos necesarios de masa para hallar las densidades se expresan en la tabla
principal (tabla 1)

Obtenido ya la masa densidad húmeda, se calcula la densidad seca cuya formula

es:

δh
δd = * 100
ω+100

Dónde:

δd es la densidad seca

δh es la densidad húmeda del suelo y

ω es el contenido de humedad de la muestra.

Los datos de densidad seca calculados en libras sobre pie cubico y gramos sobre
centímetro cubico se muestran en la tabla 3.

Densidad Seca Densidad Seca

Muestra Contenido de Humedad (lb/pie3) (g/cm3)
2 11,44130758 78,35261674 1,256218499
2 23,15270936 83,72542731 1,342360154
2 32,1003963 85,63770925 1,37301955
2 42,11274278 77,03755066 1,235134196
Tabla 3
La gráfica necesaria para determinar la humedad optima y la masa unitaria seca
máxima se muestra en la gráfica 1
Los datos necesarios para determinar estos resultados se pueden apreciar en la
tabla principal (tabla 1), son los datos que justifican los valores obtenidos en la
tabla 3.

Densidad Seca (g/cm3) vs Humedad (%)

Densidad Seca (g/cm3)

1.37
1.34

1.26
1.24

5 10 15 20 25 30 35 40 45

Gráfica 1

Como se puede observar en la gráfica el pico de la curva es el punto (32,10; 1,37)

donde:

El valor de humedad óptima obtenido fue de 32,10 % y el valor de Densidad seca

o Masa unitaria seca máxima fue de 1,37 g/cm3.

RESULTADOS Y CONCLUSIONES

Con los datos obtenidos en el inciso de los cálculos o que podemos concluir es
que la muestra toma su compacidad máxima con un contenido de humedad del
32,10% logrando una masa unitaria de 1,37 g/cm 3-

Haciendo una comparación con el grupo que trabajó la muestra inalterada no se

observaron cambios significativos en los valores de humedad óptima y masa
unitaria máxima lo que nos da por pensar que el estado del suelo ya sea alterado
o inalterado no afecta en los resultados que se desean obtener.

BIBILIOGRAFIAS

Para la imagen de la balanza

http://www.pys.pe/es/index.php?
option=com_jshopping&controller=product&task=view&category_id=3&product_id=
16&Itemid=508&model_id=0

Para la imagen del proctor

https://www.google.com.co/search?
q=proctor+estandar&source=lnms&tbm=isch&sa=X&ved=0ahUKEwisqtKDjbTMAh
ULKh4KHSADCTQQ_AUIBygB&biw=1366&bih=667#imgrc=5e9GsqWkNtgxIM
%3A

Algunos conceptos en:

http://es.slideshare.net/jaimecaballerohuaman/proctor-modificado-46797061

Y los conceptos y definiciones presentadas en el marco teórico se obtuvieron de la

norma INV E 141 – 07 Compactación de INVIAS.
