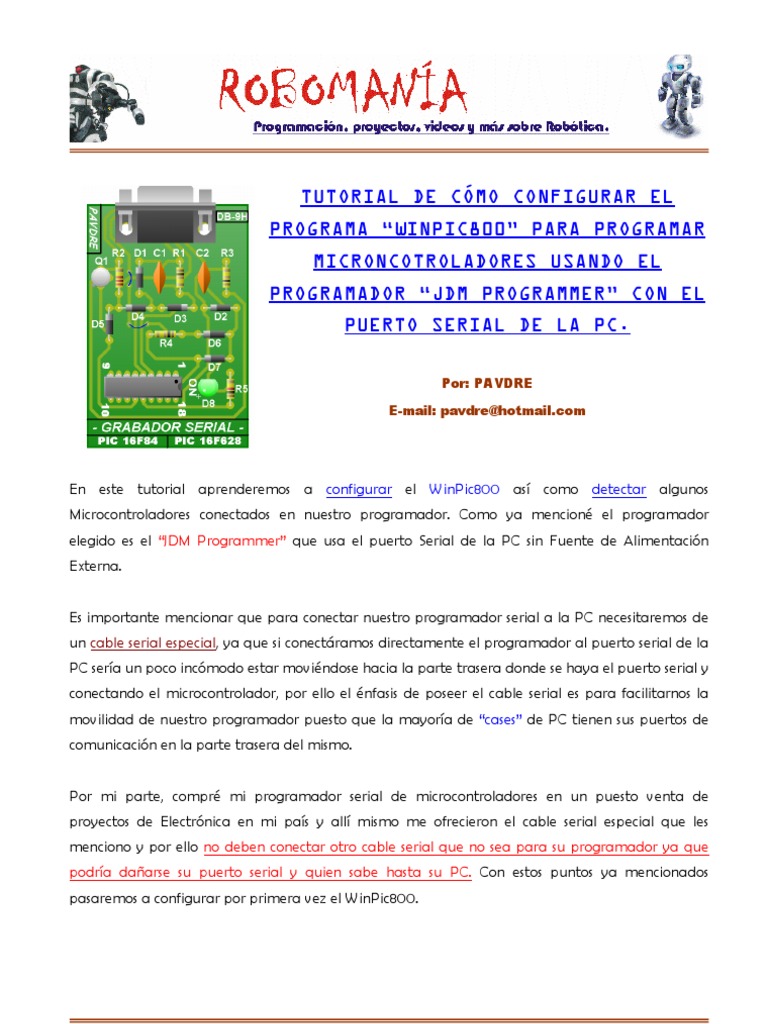

TUTORIAL DE CÓMO CONFIGURAR EL

PROGRAMA “WINPIC800” PARA PROGRAMAR

MICRONCOTROLADORES USANDO EL
PROGRAMADOR “JDM PROGRAMMER” CON EL
PUERTO SERIAL DE LA PC.

Por: PAVDRE

E-mail: pavdre@hotmail.com

En este tutorial aprenderemos a configurar el WinPic800 así como detectar algunos

Microcontroladores conectados en nuestro programador. Como ya mencioné el programador
elegido es el “JDM Programmer” que usa el puerto Serial de la PC sin Fuente de Alimentación
Externa.

Es importante mencionar que para conectar nuestro programador serial a la PC necesitaremos de

un cable serial especial, ya que si conectáramos directamente el programador al puerto serial de la
PC sería un poco incómodo estar moviéndose hacia la parte trasera donde se haya el puerto serial y
conectando el microcontrolador, por ello el énfasis de poseer el cable serial es para facilitarnos la
movilidad de nuestro programador puesto que la mayoría de “cases” de PC tienen sus puertos de
comunicación en la parte trasera del mismo.

Por mi parte, compré mi programador serial de microcontroladores en un puesto venta de

proyectos de Electrónica en mi país y allí mismo me ofrecieron el cable serial especial que les
menciono y por ello no deben conectar otro cable serial que no sea para su programador ya que
podría dañarse su puerto serial y quien sabe hasta su PC. Con estos puntos ya mencionados
pasaremos a configurar por primera vez el WinPic800.

www.pavdre.blogspot.com 1
 PASOS PARA LA CONFIGURACIÓN DEL WINPIC800:

1. Antes de comenzar muestro mi programador serial más el cable que les mencioné:

El cable que observan lo fabriqué por mi cuenta y por eso se ve un poco “rústico”. Notarán que el conector del
cable serial es de tipo “MACHO” mientras que el conector serial del programador es de tipo “HEMBRA”.

2. Es momento de iniciar el WinPic800 para comenzar a configurar nuestro programador:

www.pavdre.blogspot.com 2
 3. Conectemos nuestro cable serial al programador y vayamos a la siguiente opción:
CONFIGURACIÓN ---> HARDWARE, haciendo un clic en su icono:

www.pavdre.blogspot.com 3
 4. En la siguiente ventana que verán podrán observar que por defecto está seleccionado el
programador denominado “GTP-USB (Plus)” ya que es uno de los más populares por usar el
puerto USB de la PC como había comentado en apartados anteriores.

www.pavdre.blogspot.com 4
 5. En nuestro caso, no utilizaremos ese programador, mejor busquemos el que utilizaremos
denominado “JDM Programmer” y al seleccionarlo debemos hacer clic en CONFIRMAR
CAMBIOS para que nuestro programador serial inicie su funcionamiento:

Noten que en mi caso, al poseer 2 puertos seriales en mi PC, debo especificar donde irá conectado
mi programador. Yo elegí el COM1 ya que allí se encuentra conectado mi programador y como dije
le damos clic en CONFIRMAR CAMBIOS. Esta aclaración es para aquellas PC que tiene más de 1
puerto serial.

www.pavdre.blogspot.com 5
 6. Para confirmar que nuestro programador serial “JDM” esta funcionando como debería, es
necesario que el mismo programa WinPic800 lo compruebe y la manera de hacerlo es
haciendo clic en TEST HARDWARE:

Nota: Para este TEST es importante que revisen si su programador esta conectado correctamente ya que si
no es así obtendremos un mensaje de error como el siguiente:

www.pavdre.blogspot.com 6
 7. Si el programador y el cable serial están en buen estado y operativos, al hacer clic en TEST
HARDWARE nos dará el siguiente mensaje: HARDWARE OK lo cual nos indica que nuestro
programador esta listo para su tarea:

Noten que aparece la velocidad del Microprocesador de mi PC, en este caso la velocidad de mi
“micro” es de casi 600MHZ. También aparece el puerto COM1 que seleccionamos y el “VDD” que es
el voltaje de programación. Para cerrar esa ventana solo basta con hacer clic en CONFORME.

www.pavdre.blogspot.com 7
 8. Ya tenemos la posibilidad de programar microcontroladores, pero antes para saber si esta
preparado para hacerlo “detectaremos” los microcontroladores que estén conectados en el
zócalo del programador serial “JDM”. Los microcontroladores a detectar serán el PIC16F628A
(más pequeño) y el PIC16F877 :

9. En primer lugar detectaremos el PIC16F628A colocándolo en el zócalo del programador y

haciendo clic en DETECTAR DISPOTIVITO como se ve a continuación:

www.pavdre.blogspot.com 8
 10. Después del clic en DETECTAR DISPOSITIVO deberá aparecer el siguiente mensaje si es que
el programador están funcionando correctamente:

www.pavdre.blogspot.com 9
 11. De la misma manera, detectaremos el PIC16F877 colocándolo en el zócalo del programador
y haciendo clic en DETECTAR DISPOSITIVO:

www.pavdre.blogspot.com 10
 12. Si todo esta bien, deberá aparecer el siguiente mensaje mostrándonos el microcontrolador
que está conectado en el zócalo del programador:

13. Si por algún motivo no se conectó bien el microcontrolador al zócalo del programador, nos
aparecerá el siguiente mensaje, para ello revise nuevamente que su microcontrolador esté
colocado adecuadamente:

14. Con todos estos pasos y pruebas de nuestro programar ya estamos en condiciones de
"grabar" información en nuestro microcontrolador elegido que será explicado en el siguiente
tutorial y ojala toda esta información les sea de ayuda.
