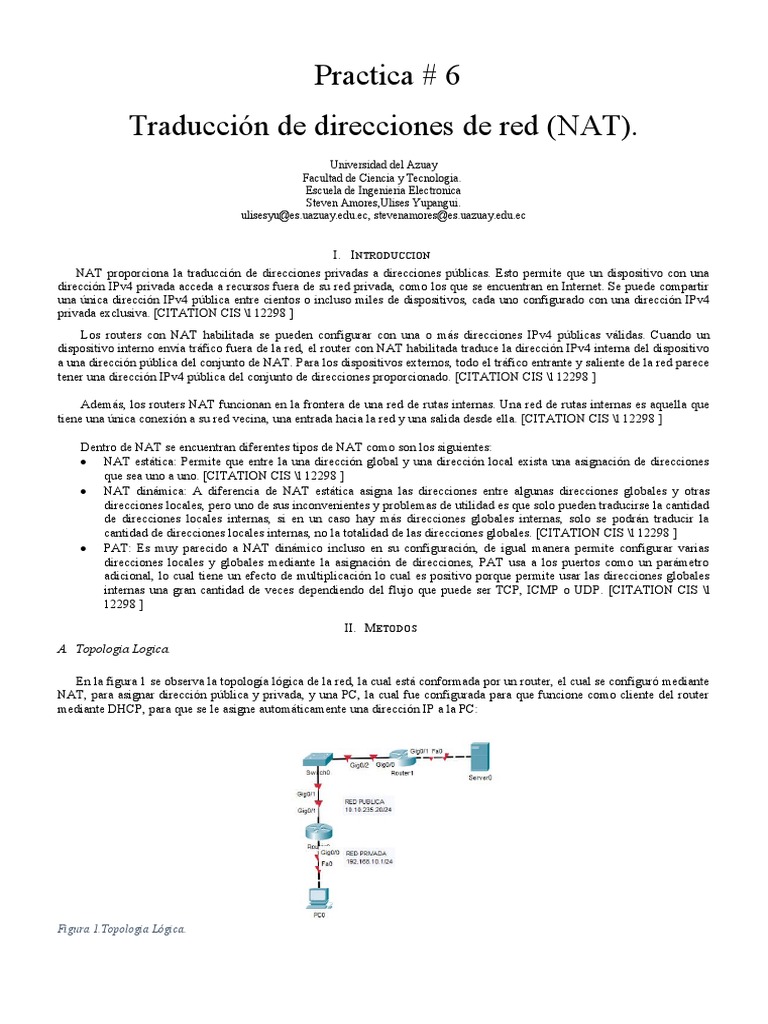

Practica # 6

Traducción de direcciones de red (NAT).

Universidad del Azuay
Facultad de Ciencia y Tecnologia.
Escuela de Ingenieria Electronica
Steven Amores,Ulises Yupangui.
ulisesyu@es.uazuay.edu.ec, stevenamores@es.uazuay.edu.ec

I. INTRODUCCION
NAT proporciona la traducción de direcciones privadas a direcciones públicas. Esto permite que un dispositivo con una
dirección IPv4 privada acceda a recursos fuera de su red privada, como los que se encuentran en Internet. Se puede compartir
una única dirección IPv4 pública entre cientos o incluso miles de dispositivos, cada uno configurado con una dirección IPv4
privada exclusiva. [CITATION CIS \l 12298 ]
Los routers con NAT habilitada se pueden configurar con una o más direcciones IPv4 públicas válidas. Cuando un
dispositivo interno envía tráfico fuera de la red, el router con NAT habilitada traduce la dirección IPv4 interna del dispositivo
a una dirección pública del conjunto de NAT. Para los dispositivos externos, todo el tráfico entrante y saliente de la red parece
tener una dirección IPv4 pública del conjunto de direcciones proporcionado. [CITATION CIS \l 12298 ]

Además, los routers NAT funcionan en la frontera de una red de rutas internas. Una red de rutas internas es aquella que
tiene una única conexión a su red vecina, una entrada hacia la red y una salida desde ella. [CITATION CIS \l 12298 ]

Dentro de NAT se encuentran diferentes tipos de NAT como son los siguientes:
 NAT estática: Permite que entre la una dirección global y una dirección local exista una asignación de direcciones
que sea uno a uno. [CITATION CIS \l 12298 ]
 NAT dinámica: A diferencia de NAT estática asigna las direcciones entre algunas direcciones globales y otras
direcciones locales, pero uno de sus inconvenientes y problemas de utilidad es que solo pueden traducirse la cantidad
de direcciones locales internas, si en un caso hay más direcciones globales internas, solo se podrán traducir la
cantidad de direcciones locales internas, no la totalidad de las direcciones globales. [CITATION CIS \l 12298 ]
 PAT: Es muy parecido a NAT dinámico incluso en su configuración, de igual manera permite configurar varias
direcciones locales y globales mediante la asignación de direcciones, PAT usa a los puertos como un parámetro
adicional, lo cual tiene un efecto de multiplicación lo cual es positivo porque permite usar las direcciones globales
internas una gran cantidad de veces dependiendo del flujo que puede ser TCP, ICMP o UDP. [CITATION CIS \l
12298 ]
II. METODOS
A. Topologia Logica.

En la figura 1 se observa la topología lógica de la red, la cual está conformada por un router, el cual se configuró mediante
NAT, para asignar dirección pública y privada, y una PC, la cual fue configurada para que funcione como cliente del router
mediante DHCP, para que se le asigne automáticamente una dirección IP a la PC:

Figura 1.Topologia Lógica.

B. Desarrollo de la topologia en el software WinBox.
En la figura 2 se observan la lista de direcciones IP que se configuraron en el router y la dirección obtenida mediante
NAT, con la cual cada interfaz fue configurada.

Figura 2.Asignación de redes en software Winbox.

La figura 3 muestra la configuración realizada mediante DHCP, para que el router funcione como cliente del servidor.

Figura 3. Configuración de DHCP en software Winbox.

La figura 4 se muestra cómo dentro de Firewall se configuró NAT y que interfaz de salida fue la interfaz utilizada para
poder obtener la dirección pública.

Figura 4. Configuracion de NAT en software Winbox.

III. RESULTADOS.
A. Pruebas de Conectividad iniciales.
En la figura 5, se puede observar la asignación de dirección IP a la PC0 mediante DHCP.

Figura 5. Asignación de dirección IP a PC0 mediante DHCP.

 En la figura 6, se puede observar las pruebas de conectividad sin la configuración de NAT. Se puede observar que no se
realia la traducción de direcciones de red.

Figura 6. Prueba de conectividad sin configuración de NAT.

En la figura 7, se puede observar las pruebas de conectividad PC0 con el servidor de Google.

Figura 7. Prueba de conectividad PC0 a servidor de Google.

IV. CONCLUSIONES
 Mediante NAT se conserva las direcciones IPv4 públicas. Esto se logra al permitir que las redes utilicen direcciones
IPv4 privadas internamente y al proporcionar la traducción a una dirección pública solo cuando sea necesario.
 NAT tiene el beneficio adicional de proporcionar cierto grado de privacidad y seguridad adicional a una red, ya que
oculta las direcciones IPv4 internas de las redes externas.
V. BIBLIOGRAFÍA

[1] CISCO, «Principios básicos de routing y switching.,» [En línea]. Available:

https://ccna2.itexamanswers.net/es/#7.1.1.1.
