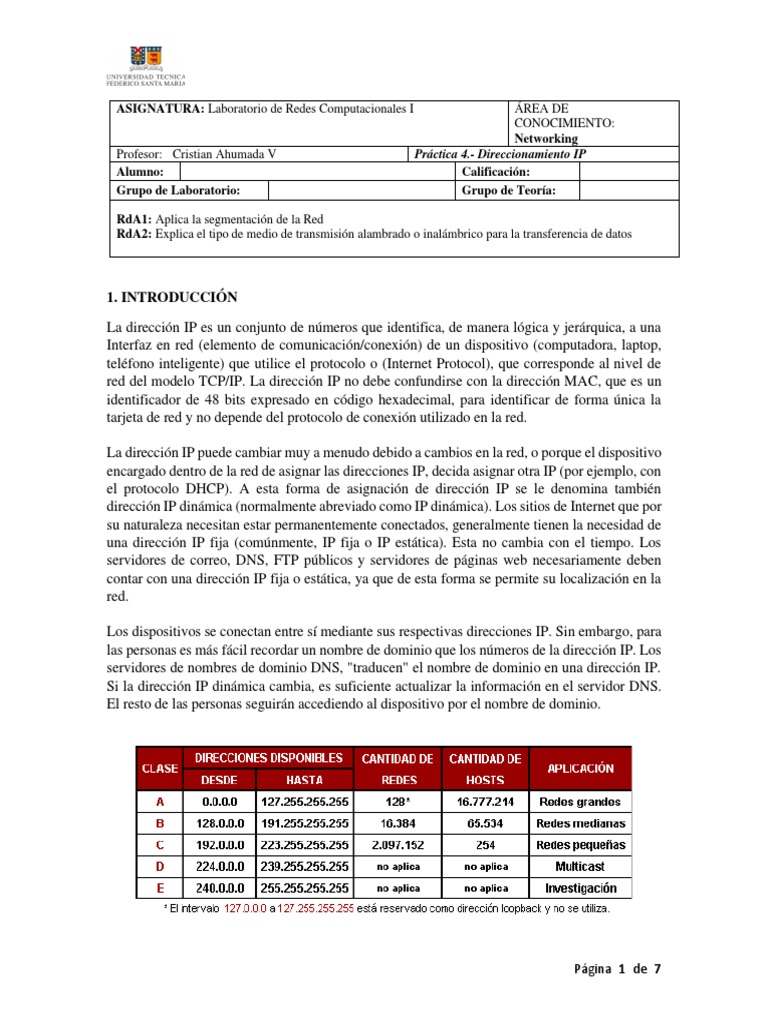

ASIGNATURA: Laboratorio de Redes Computacionales I ÁREA DE

CONOCIMIENTO:
Networking
Profesor: Cristian Ahumada V Práctica 4.- Direccionamiento IP
Alumno: Calificación:
Grupo de Laboratorio: Grupo de Teoría:

RdA1: Aplica la segmentación de la Red

RdA2: Explica el tipo de medio de transmisión alambrado o inalámbrico para la transferencia de datos

1. INTRODUCCIÓN

La dirección IP es un conjunto de números que identifica, de manera lógica y jerárquica, a una

Interfaz en red (elemento de comunicación/conexión) de un dispositivo (computadora, laptop,
teléfono inteligente) que utilice el protocolo o (Internet Protocol), que corresponde al nivel de
red del modelo TCP/IP. La dirección IP no debe confundirse con la dirección MAC, que es un
identificador de 48 bits expresado en código hexadecimal, para identificar de forma única la
tarjeta de red y no depende del protocolo de conexión utilizado en la red.

La dirección IP puede cambiar muy a menudo debido a cambios en la red, o porque el dispositivo
encargado dentro de la red de asignar las direcciones IP, decida asignar otra IP (por ejemplo, con
el protocolo DHCP). A esta forma de asignación de dirección IP se le denomina también
dirección IP dinámica (normalmente abreviado como IP dinámica). Los sitios de Internet que por
su naturaleza necesitan estar permanentemente conectados, generalmente tienen la necesidad de
una dirección IP fija (comúnmente, IP fija o IP estática). Esta no cambia con el tiempo. Los
servidores de correo, DNS, FTP públicos y servidores de páginas web necesariamente deben
contar con una dirección IP fija o estática, ya que de esta forma se permite su localización en la
red.

Los dispositivos se conectan entre sí mediante sus respectivas direcciones IP. Sin embargo, para
las personas es más fácil recordar un nombre de dominio que los números de la dirección IP. Los
servidores de nombres de dominio DNS, "traducen" el nombre de dominio en una dirección IP.
Si la dirección IP dinámica cambia, es suficiente actualizar la información en el servidor DNS.
El resto de las personas seguirán accediendo al dispositivo por el nombre de dominio.

Página 1 de 7
Cuando se resuelve un problema complejo, a menudo es útil hacer un dibujo de los recursos y
dificultades que éste implica. En esta práctica se verás cómo construir redes mediante un software
de simulación llamado Packet Tracer, para resolver problemas de comunicación, incluyendo
diagramas de la estructura esencial de la red.

Packet Tracer es un software de aprendizaje y simulación de redes interactiva Esta herramienta

les permite a los usuarios crear topologías de red, configurar dispositivos, insertar paquetes y
simular una red con múltiples representaciones visuales.

Packet Tracer es la última versión del simulador de redes de Cisco Systems. En este programa se
crea la topología física y lógica de la red simplemente arrastrando los dispositivos a la pantalla.
Luego clickando en ellos se puede ingresar a sus consolas de configuración. Allí están soportados
todos los comandos del Cisco IOS e incluso funciona el “tab completion”. Una vez completada
la configuración física y lógica de la red. También, se puede hacer simulaciones de conectividad
(pings, traceroutes, etc) todo ello desde las propias consolas incluidas.

2. INVESTIGACIÓN PREVIA

1.-Explique los protocolos de la capa de transporte. 2.- Explique el direccionamiento IP.

3.-Explique las clases de direcciones IP. 4.- Explique el subnetting.

3. EQUIPOS

Packet Tracer

Requisitos mínimos
CPU: Intel Pentium 300 MHz o equivalente RAM: 96 MB HD: 250 MB de espacio libre en
disco Screen resolution: 800 x 600 o superior

Requisitos para optimo desempeño

CPU: Intel Pentium II 500 MHz RAM: 256 MB HD: 300 MB de espacio libre en disco
Screen resolution: 1024 x 768 Sound card y speakers

Protocolos soportados
Aplicación HTTP, HTTPS, TFTP, Telnet, SSH, DNS, DHCP, NTP, SNMP, AAA, Radius,
TACACS, Syslog

Transporte TCP and UDP, TCP Nagle Algorithm & IP Fragmentation

Red IPv4, ICMP, ARP, IPv6, ICMPv6, IPSec, GRE, ISAKMP RIPv1/v2/ng, Multi-Area
OSPF, EIGRP, Static Routing Multilayer Switching, L3 QoS, NAT Context Based Access
Lists , Zone-based policy firewall and Intrusion Protection System on the ISR Network
Access/Interface Ethernet (802.3), 802.11, HDLC, Frame Relay, PPP STP, RSTP, VTP,
DTP, CDP, 802.1q, PAgP, LACP L2 QoS, SLARP, Auto Secure, Simple WEP, WPA, EAP.

Página 2 de 7
4. DESARROLLO

EJERCICIO I

1.- Para el siguiente esquema, con el direccionamiento dado, la configuración del Router 1 es la
siguiente (ver Figura 1):

Figura 1. Configuración del Router

Parte 1. Identificación

Parte 2. Seguridad
Se configura como contraseña de sesión class

Página 3 de 7
Se protege el acceso a Telnet configurando una contraseña en vty

Se protege el acceso a consola de forma similar a como se hizo con Telnet

Finalmente, se encriptan las contraseñas en el modo de configuración global

Parte 3. Otras configuraciones básicas

Mensaje del día. Usado para indicar a cualquier visitante las condiciones bajo las cuales inicia sesión en nuestro
router.

Copiar configuración activa (RAM) a la configuración de inicio (NVRAM)

O también…

Finalmente, Copiar configuración activa (RAM) a la configuración de inicio (NVRAM)

Página 4 de 7
Parte 4. Configuración interfaces

Paso 1: Configure la interfaz FastEthernet0/0.

Configure la interfaz FastEthernet0/0 con la dirección IP 192.168.1.1/24.

R1(config)#interface fastethernet 0/0

R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown

Paso 2: Configure la interfaz Serial0/0/0.

Configure la interfaz Serial0/0/0 con la dirección IP 192.168.2.1/24.

Establezca la velocidad de reloj a 64 000.

Nota: El propósito del comando clock rate.

R1(config-if)#interface serial 0/0/0

R1(config-if)#ip address 192.168.2.1 255.255.255.0
R1(config-if)#clock rate 64000
R1(config-if)#no shutdown
R1(config-if)#

Nota: La interfaz estará activada hasta que se configure y active la interfaz serial en R2.
Realizar la configuración básica del router R2.

Guarde la configuración de R2 mediante el comando copy running-config startup-config.

R2#copy running-config startup-config

Building configuration...
[OK]

Parte 5. Configure el direccionamiento IP en las PC host.

Página 5 de 7
Parte 6. Reflexión.

EJERCICIO II

1.- Seleccione tres router 2901, tres switch 2960 y tres computadoras.

2.- Configure cada equipo para que estén en redes IP diferentes.

3.- Verifique la conectividad local y total del diagrama de topología.

Página 6 de 7
Actividades:

• Diseñar y documentar un esquema de direccionamiento según los requisitos.

• Seleccionar el equipo adecuado y conectar los dispositivos.
• Aplicar una configuración básica a los dispositivos.
• Verificación de la completa conectividad entre todos los dispositivos de la
topología.

7. REPORTE Y/O CONCLUSIONES

Anote sus Conclusiones u Observaciones, revisando los objetivos planteados al inicio de la
práctica.

8. BIBLIOGRAFIA.

[1] TANENBAUM, Andrew. Redes de Computadores. Ed. Prentice Hall 1991

[2] Cisco Networking Academy, Guía del primer año, cisco press, 2006.
[3] CCNA Exploration 4.0, Conceptos y protocolos de enrutamiento, cisco press.

Links sugeridos:

https://es.wikipedia.org/wiki/Modelo_TCP/IP

Página 7 de 7
