EQUIPO DE TOPOGRAFIA
Transito
Dispositivo universal en la topografía, empleado para la medición y trazar ángulos
horizontales y direcciones, así como ángulos verticales y diferencias en la
elevación. A diferencia del teodolito, su diseño y elemento son más arcaicos, pero
tienen las mismas funciones.
Teodolito
Instrumento de medición angular mecánica-óptica, ya sean ángulos
horizontales y verticales. Está conformado por unos círculos graduados (limbos) que
giran en torno a un eje vertical y otro en un eje horizontal, montados sobre una base
nivelante que va ajustada a un tripie. Cuenta también con una brújula para orientarlo
y darle mayor precisión. Es la evolución del tránsito.
Su principal uso es la medición de ángulos, pero también sirve para trazar direcciones,
diferencias de elevación, determinar distancias, entre otros. Cuenta con tres ejes:
Eje vertical de rotación instrumental S-S, que es medido por la alidada.
Eje horizontal de rotación del anteojo K-K
Y el eje óptico Z-Z, que sirve de enfoque de los puntos a medir
Teodolito electrónico
Es la versión moderna del teodolito, siendo más fiable en cuanto a la medición y
simple de utilizar es más práctico que el convencional. Los resultados los proyecta
sobre su pantalla, siendo más seguro. Cuenta también con un telescopio de
medición corta.
Estación total
Dispositivo óptico electrónico que integra las funciones del distanciómetro y el
teodolito con un microprocesador, de tal forma que realiza cálculos angulares y de
distancia simultáneamente. La distancia horizontal, la diferencia de alturas, el grado
de pendiente, las coordenadas cartesianas XYZ son proyectadas en sus pantallas de
cristal líquido. La distancia se mide a través de ondas electromagnéticas (microondas
e infrarrojas) que deberán botar en el prisma colocado.

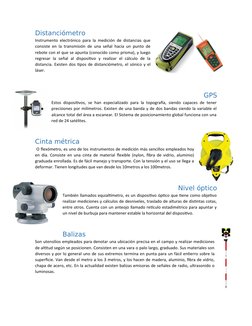

Distanciómetro
Instrumento electrónico para la medición de distancias que
consiste en la transmisión de una señal hacia un punto de
rebote con el que se apunta (conocido como prisma), y luego
regresar la señal al dispositivo y realizar el cálculo de la
distancia. Existen dos tipos de distanciómetro, el sónico y el
láser.
GPS
Estos dispositivos, se han especializado para la topografía, siendo capaces de tener
precisiones por milímetros. Existen de una banda y de dos bandas siendo la variable el
alcance total del área a escanear. El Sistema de posicionamiento global funciona con una
red de 24 satélites.
Cinta métrica
O flexómetro, es uno de los instrumentos de medición más sencillos empleados hoy
en día. Consiste en una cinta de material flexible (nylon, fibra de vidrio, aluminio)
graduada enrollada. Es de fácil manejo y transporte. Con la tensión y el uso se llega a
deformar. Tienen longitudes que van desde los 10metros a los 100metros.
Nivel óptico
También llamados equialtímetro, es un dispositivo óptico que tiene como objetivo
realizar mediciones y cálculos de desniveles, traslado de alturas de distintas cotas,
entre otros. Cuenta con un anteojo llamado retículo estadimétrico para apuntar y
un nivel de burbuja para mantener estable la horizontal del dispositivo.
Balizas
Son utensilios empleados para denotar una ubicación precisa en el campo y realizar mediciones
de altitud según se posicionen. Consisten en una vara o palo largo, graduado. Sus materiales son
diversos y por lo general uno de sus extremos termina en punta para un fácil entierro sobre la
superficie. Van desde el metro a los 3 metros, y los hacen de madera, aluminio, fibra de vidrio,
chapa de acero, etc. En la actualidad existen balizas emisoras de señales de radio, ultrasonido o
luminosas.

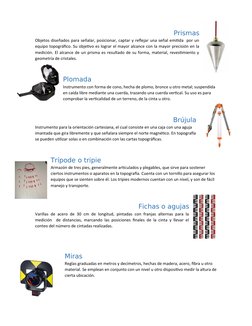

Prismas
Objetos diseñados para señalar, posicionar, captar y reflejar una señal emitida por un
equipo topográfico. Su objetivo es lograr el mayor alcance con la mayor precisión en la
medición. El alcance de un prisma es resultado de su forma, material, revestimiento y
geometría de cristales.
Plomada
Instrumento con forma de cono, hecha de plomo, bronce u otro metal; suspendida
en caída libre mediante una cuerda, trazando una cuerda vertical. Su uso es para
comprobar la verticalidad de un terreno, de la cinta u otro.
Brújula
Instrumento para la orientación cartesiana, el cual consiste en una caja con una aguja
imantada que gira libremente y que señalara siempre el norte magnético. En topografía
se pueden utilizar solas o en combinación con las cartas topográficas.
Trípode o tripie
Armazón de tres pies, generalmente articulados y plegables, que sirve para sostener
ciertos instrumentos o aparatos en la topografía. Cuenta con un tornillo para asegurar los
equipos que se sienten sobre él. Los tripies modernos cuentan con un nivel, y son de fácil
manejo y transporte.
Fichas o agujas
Varillas de acero de 30 cm de longitud, pintadas con franjas alternas para la
medición de distancias, marcando las posiciones finales de la cinta y llevar el
conteo del número de cintadas realizadas.
Miras
Reglas graduadas en metros y decímetros, hechas de madera, acero, fibra u otro
material. Se emplean en conjunto con un nivel u otro dispositivo medir la altura de
cierta ubicación.

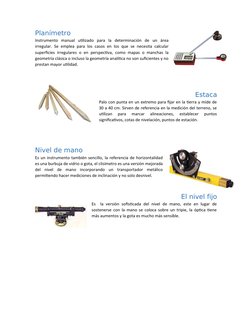

Planímetro
Instrumento manual utilizado para la determinación de un área
irregular. Se emplea para los casos en los que se necesita calcular
superficies irregulares o en perspectiva, como mapas o manchas la
geometría clásica o incluso la geometría analítica no son suficientes y no
prestan mayor utilidad.
Estaca
Palo con punta en un extremo para fijar en la tierra y mide de
30 a 40 cm. Sirven de referencia en la medición del terreno, se
utilizan para marcar alineaciones, establecer puntos
significativos, cotas de nivelación, puntos de estación.
Nivel de mano
Es un instrumento también sencillo, la referencia de horizontalidad
es una burbuja de vidrio o gota, el clisímetro es una versión mejorada
del nivel de mano incorporando un transportador metálico
permitiendo hacer mediciones de inclinación y no solo desnivel.
El nivel fijo
Es la versión sofisticada del nivel de mano, este en lugar de
sostenerse con la mano se coloca sobre un tripie, la óptica tiene
más aumentos y la gota es mucho más sensible.
