Universidad José Antonio Páez

Facultad de Ingeniería
Dirección de Ingeniería Civil

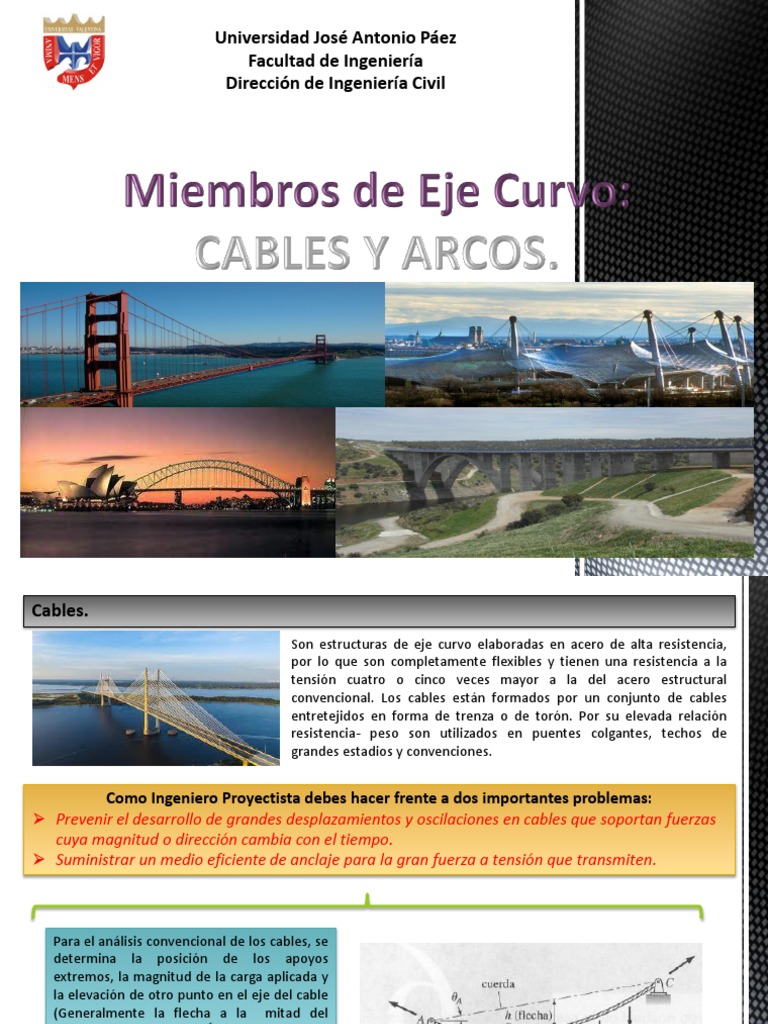

Cables.
Son estructuras de eje curvo elaboradas en acero de alta resistencia,
por lo que son completamente flexibles y tienen una resistencia a la
tensión cuatro o cinco veces mayor a la del acero estructural
convencional. Los cables están formados por un conjunto de cables
entretejidos en forma de trenza o de torón. Por su elevada relación
resistencia- peso son utilizados en puentes colgantes, techos de
grandes estadios y convenciones.

Como Ingeniero Proyectista debes hacer frente a dos importantes problemas:

 Prevenir el desarrollo de grandes desplazamientos y oscilaciones en cables que soportan fuerzas
cuya magnitud o dirección cambia con el tiempo.
 Suministrar un medio eficiente de anclaje para la gran fuerza a tensión que transmiten.

Para el análisis convencional de los cables, se

determina la posición de los apoyos
extremos, la magnitud de la carga aplicada y
la elevación de otro punto en el eje del cable
(Generalmente la flecha a la mitad del
claro). Se aplica la «TEORÍA DE CABLES» para
calcular las reacciones en los extremos, la
fuerza interna en todos los puntos del cable
y la posición de otros puntos a lo largo del
cable.
Cables.
Puesto que el cable solo transfiere esfuerzo axial puro, la fuerza axial resultante T, tiene que actuar en todas
las secciones tangencialmente a lo largo del eje longitudinal del cable
Debido a que el cable no tiene rigidez flexionante, se debe tener
mucho cuidado al diseñar estructuras con cables para asegurar que
las cargas vivas no induzcan grandes deflexiones o vibraciones. La
destrucción del puente Tacoma Narrows, es uno de los ejemplos
más espectaculares de la falla de una gran estructura soportada por
cables.

https://www.youtube.com/watch?v=nkXl8JJBH7E
Variación de la Fuerza en un cable.

Si un cable soporta únicamente fuerza vertical, la componente horizontal H de la tensión T del cable es
constante en todas las secciones a lo largo de su eje. Que se puede demostrar aplicando 𝐹𝑥 = 0 a un
segmento del cable

Si la tensión del cable se expresa en términos de 𝐻

la componente horizontal H y la pendiente del T = 𝐶𝑜𝑠𝜃
cable:

El valor máximo de T, generalmente se presenta en el apoyo en donde la pendiente del cable es

mayor.
 Análisis de un cable que soporta cargas gravitacionales (verticales).

Cuando un conjunto de cargas concentradas se aplican a un cable de peso

despreciable, el cable se deflexiona en una serie de segmentos lineales. La
configuración resultante se denomina «Polígono funicular».

Estructura funicular

Un cable que soporta carga vertical, es un miembro determinado.

Se dispone de cuatro ecuaciones de equilibrio, para calcular las cuatro
componentes de las reacciones en los apoyos. Estas ecuaciones incluyen las
tres ecuaciones del equilibrio estático aplicadas al cuerpo libre y una
ecuación de condición, 𝑀𝑧 = 0. Puesto que el momento es cero en todas
las secciones del cable, la ecuación de condición se escribe en cualquier
sección, siempre y cuando se conozca la FLECHA DEL CABLE (es decir la
distancia vertical entre el cable y su cuerda)
Teorema general de los cables.
Para ciertos cálculos el análisis de un cable es similar al de una viga simplemente apoyada con igual longitud
que el cable y las mismas cargas que este soporta, lo que conduce al siguiente enunciado del Teorema de los
cables:

Que se establece mediante la siguiente relación:

𝑯𝒉𝒛 = 𝑴𝒛
Donde,
𝐻: Componente horizontal de la tensión del cable
ℎ𝑧 : Flecha del cable en el punto 𝑧, donde se calcula 𝑀𝑧
𝑀𝑧 : Momento en el punto 𝑧 de una viga simplemente apoyada que soporta las cargas que se aplican al cable
La configuración funicular de un arco.
Para un conjunto particular de cargas, la configuración del arco en esfuerzo axial puro se denomina «arco
funicular». Imaginando que las cargas soportadas por el arco se aplican a un cable, se genera
automáticamente una configuración funicular para las cargas. Si la configuración del cable se voltea
verticalmente, se produce entonces un ARCO FUNICULAR.

Como las cargas muertas generalmente son mucho mayores que las cargas vivas, se pueden utilizar para
generar la configuración funicular
Arcos.

Elemento estructural de eje curvo que generalmente desarrolla esfuerzos de compresión bajo su propia carga
muerta, elaborado en concreto o acero.
Debido a que la base del arco llega a los soportes extremos (llamados estribos) en un ángulo agudo, la fuerza
interna en esos puntos ejerce un empuje horizontal (en compresión), además del vertical sobre los estribos
Arcos.

Para el análisis de los arcos se establece una configuración del

arco, la configuración funicular, en donde todas las secciones
se encuentran en compresión directa (Los momentos son
NULOS).

Tipos de arcos.

Los arcos se clasifican a menudo por el número de articulaciones que contienen o por las características de sus
apoyos. Los tres tipos principales son:
 Triarticulado
 Biarticulado
 Doblemente empotrado

Arco Triarticulado Arco Biarticulado

Arco Doblemente empotrado

Tipos de Arcos.

Arco Triarticulado
Es el más fácil de analizar y construir; al ser determinado ni los cambios de temperatura,
ni los asentamientos en los apoyos o errores de fabricación generan esfuerzos. Es el más
flexible por tener tres articulaciones.
Arco Biarticulado
Análisis y diseño más complejo; al ser indeterminado los cambios de
temperatura, asentamientos en los apoyos o errores de fabricación
generan esfuerzos. Es menos flexible que el triarticulado, por tener
dos articulaciones.
Arco Doblemente empotrado
Se construyen casi siempre de roca o de concreto cuando el arco se apoya en roca, en
bloques masivos de mampostería o en cimentaciones pesadas de concreto armado.

En puentes de gran claro, se emplean dos tipos de nervadura

para soportar las vigas de la calzada. Estas están soportadas
por tirantes a tensión que cuelgan del arco o por columnas
que se apoyan en el arco. Como la nervadura del arco actúa
fundamentalmente en compresión, es necesario considerar la
condición de pandeo (particularmente si es esbelta).
Si el arco se construye en acero es posible utilizar una
nervadura armada o una sección cajón, lo que incrementa la
rigidez flexionante de la sección transversal y reduce la
posibilidad de pandeo. Otra solución para rigidizar el arco
contra el pandeo vertical es arriostrar al arco mediante
miembros verticales o diagonales.
Configuración funicular para un arco.

La Nervadura del Arco representa la estructura funicular del mismo, para determinarla suponemos que las cargas
soportadas por el arco se aplican a un cable, lo genera automáticamente una configuración funicular para las
cargas. Se determinan el valor de las flechas en el punto de aplicación de cada carga (Teorema general de los
cables). Una vez conocidas todas las flechas, si la configuración del cable se voltea verticalmente, se produce
entonces un ARCO FUNICULAR.
Planteamiento del Cable: determinar flechas
en cada punto a través del Teorema general de
Arco los Cables

𝑯𝒉𝒛 = 𝑴𝒛

Configuración funicular del arco: Invertir

configuración funicular del cable
Resumen.

 Se utilizan para construir estructuras de grandes claros como puentes colgantes y atirantados, así como
cubiertas de grandes superficies donde se requiere espacio libre entre columnas.
 Como los cables son flexibles experimentan grandes cambios en geometría bajo cargas en movimiento; por
tanto, se debe dotarlos de elementos estabilizantes para prevenir deformaciones excesivas. Asimismo, los
apoyos en los extremos de los cables deben tener la capacidad de anclar grandes fuerzas.
 Como los cables (gracias a su flexibilidad) no tienen rigidez a la flexión, el momento es cero en todas las
secciones a lo largo del cable.
 El teorema general de los cables establece una expresión sencilla para relacionar el empuje horizontal H y
la flecha del cable h con el momento que se desarrolla en una viga ficticia simplemente apoyada con el
mismo claro que el cable. 𝑯𝒉𝒛 = 𝑴𝒛
 Cuando se usan cables en puentes colgantes, los sistemas de piso deben ser muy rígidos para distribuir las
cargas rodantes concentradas de los camiones a los suspensores múltiples, minimizando así las deflexiones
de la pista
 Puesto que un cable se encuentra bajo esfuerzo axial puro sometido a cualquier condición de carga, la
configuración deformada del cable puede voltearse verticalmente para generar la configuración funicular de
un arco.
Resumen.

 Aunque los arcos cortos de mampostería se utilizan frecuentemente en paisajes naturales debido a su
forma atractiva, también generan diseños económicos para estructuras de grandes claros que soportan
grandes cargas muertas uniformemente distribuidas y deben proporcionar un gran espacio sin
obstrucciones debajo del arco (adecuado para estadios deportivos, salones de convenciones o puentes
con espacio libre para barcos de gran altura)
 Los arcos pueden configurarse (arco funicular) de manera que la carga muerta genere únicamente
esfuerzo axial puro, una condición que lleva a minimizar el peso de la estructura.
 Para un conjunto de cargas dado, la configuración funicular de un arco se determina utilizando el teorema
general de los cables
