ARMADURAS
(CERCHAS)
Presentado por:
YIZEETH PENAGOS
DANIELA ALTURO

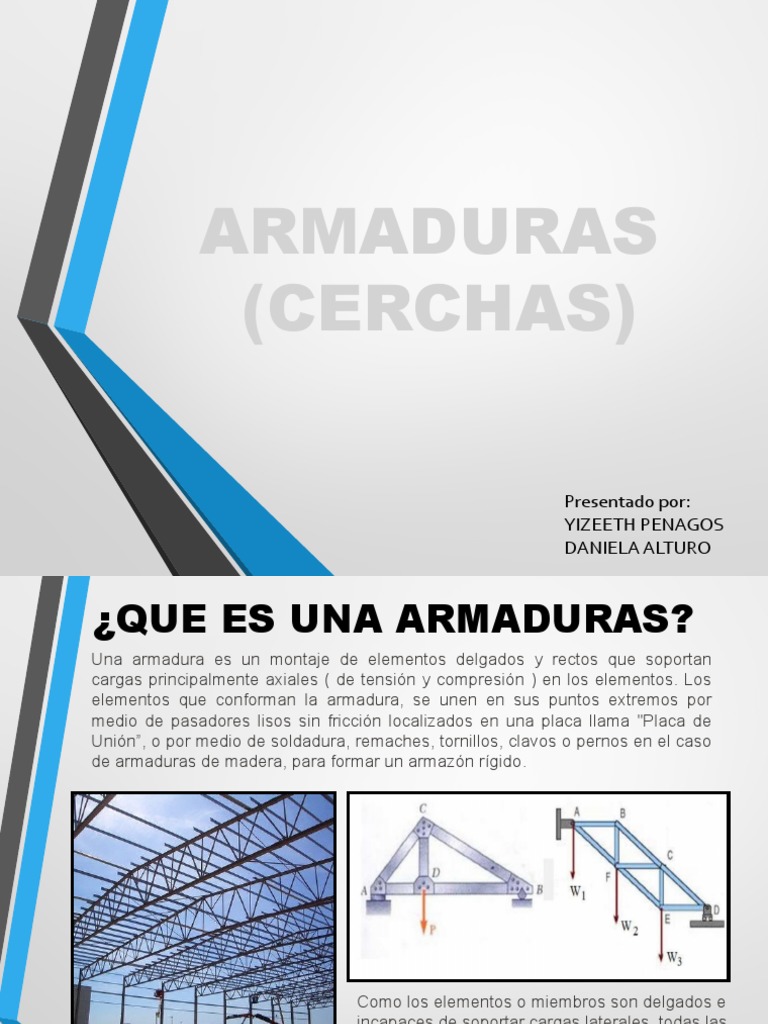

¿QUE ES UNA ARMADURAS?
Una armadura es un montaje de elementos delgados y rectos que soportan
cargas principalmente axiales ( de tensión y compresión ) en los elementos. Los
elementos que conforman la armadura, se unen en sus puntos extremos por
medio de pasadores lisos sin fricción localizados en una placa llama "Placa de
Unión”, o por medio de soldadura, remaches, tornillos, clavos o pernos en el caso
de armaduras de madera, para formar un armazón rígido .
Como los elementos o miembros son delgados e
incapaces de soportar cargas laterales, todas las
cargas deben estar aplicadas en las uniones o
nodos. Se dice que una armadura es rígida si está
diseñada de modo que no se deformará mucho o
se colapsará bajo la acción de una carga pequeña.
ESTÁTICA Y DINÁMICA.
ARMADURAS SIMPLE
La mayoría de las estructuras reales están hechas a partir de varias armaduras
unidas entre sí para formar una armadura espacial. Las armaduras simple, son
aquellas armaduras que se obtienen a partir de una armadura triangular rígida,
agregándole dos nuevos elementos y conectándolos en un nuevo nodo. Si a una
armadura triangular rígida le agregamos dos nuevos elementos y los conectamos en
un nuevo nodo, también se obtiene una estructura rígida. Las armaduras que se
obtienen repitiendo este procedimiento reciben el nombre de armaduras simples. Se
puede comprobar que en una armadura simple el número total de elementos es m =
2 n -3, donde n es el número total de nodos.
ARMADURAS ESPECIALES
El tetraedro es la
unidad estructura
simple (rígida) para el
caso de armaduras
espaciales.
Se unen tres barras
adicionales para seguir
formando una
estructura simple y por
lo tanto estable.
Los cuatro nodos no
deben estar en un
mismo plano
CERCHAS
Las cerchas o armaduras son uno de los elementos
estructurales que forman parte del conjunto de las estructuras
de forma activa. Para distinguir las propiedades de la cercha
primero se establece la definición donde se indica las ventajas:
•Comportamiento
•Relación con el cable y arco
•Materiales empleados para la construcción
•Elementos necesarios
•Los principales usos dados a esta unidad estructural
¿QUE SON?
La cercha es una composición de barras rectas unidas entre sí
en sus extremos para constituir una armazón rígida de forma
triangular, capaz de soportar cargas en su plano,
particularmente aplicadas sobre las uniones denominada nodos,
en consecuencia, todos los elementos se encuentran trabajando
a tracción o compresión sin la presencia de flexión y corte.
CONSTRUCCION Y ARMADO
• En muchas aplicaciones cuando las cargas no son muy
grandes se suprimen los diagonales, para formar la
denominada viga Vierendeel. La estabilidad de ésta se obtiene
mediante uniones rígidas en los nudos, resistentes a
momento, por lo que es necesario usar materiales como el
acero o el concreto, que permiten realizar uniones rígidas,
soldadas o monolíticas, fácilmente.
• En las cerchas livianas usadas para techos los materiales más
usados para su construcción son el acero, la madera
estructural, y el aluminio. En estas estructuras las uniones de
los miembros son las partes más críticas en su construcción.
En el caso del acero se hacen soldadas, o con pernos. .
CORACTERISTICAS
VENTAJAS:
las cerchas es uno de los principales tipos de estructuras empleadas en
ingeniería ya que proporciona una solución practica y económica debido a
la ligereza del peso y gran resistencia.
MATERIALES:
Las cerchas se pueden construir en madera y acero.
ELEMENTOS:
Una cercha esta formada por los siguientes elementos:
1. Los miembros de arriba cordón superior.
2. Diagonales
3. Verticales montantes o pendolones dependiendo del tipo de la fuerza
USOS
ESTRUCTURA DE VECTOR
ACTIVO
Los sistemas estructurales de vector activo son sistemas
portantes formados por elementos lineales (barras), en los que la
trasmisión de las fuerzas se realizan por descomposición vectorial,
es decir, a través de una subdivisión multidireccional de las
fuerzas. Sus elementos (cordones, barras) trabajan en un sistema
mixto de compresión y tracción. Las características principales son
:
Triangulación y unión mediante nudos.
TIPO DE CERCHAS
Cercha Polanceau sencilla:
Es la más recomendada para pequeñas luces (hasta unos 15 m de luz). Tiene
el inconveniente de que las correas no apoyan todas sobre los nudos y hay
que resolverla a flexión compuesta.
Cercha Polonceau compuesta:
Es la más recomendable para luces mayores. Tiene el inconveniente de que
su resolución es un poco más laboriosa.
Cercha inglesa:
Se forma disponiendo montantes a distancias iguales y situando después
diagonales que prolongadas se cortan debajo de la cercha.
Cercha belga:
Se forma con montantes a distancias iguales y con diagonales que
prolongadas se cortan por encima de la cercha. También se llama así la que
tiene todas las barras del alma inclinadas.
Milstein Hall / OMA
CENTRO DEPORTIVO COMUNITARIO SAN
WAYAO / CSWADI
CASA AH / SEINFELD ARQUITECTOS
VIDEO
[Link]
BIBLIOGRAFIA
• Estática- Armaduras Tomado de [Meriam & Kraige, 2002] Engineering
Mechanics STATICS, fifht Edition, Jhon Wiley & Sons.
• Estática- Armaduras Tomado de [Beer, Russell & Elliot, 2007].
• Mecánica Vectorial para Ingnenieros: Estática , 8va edición, Mc Graw
Hill.
• Estática- Armaduras Tomado de [Beer, Russell & Elliot, 2007]
• Mecánica Vectorial para Ingnenieros: Estática , 8va edición, Mc Graw
Hill.
• [Link]
(s.f.). [Link]
• [Link] :. (s.f.). : [Link]
