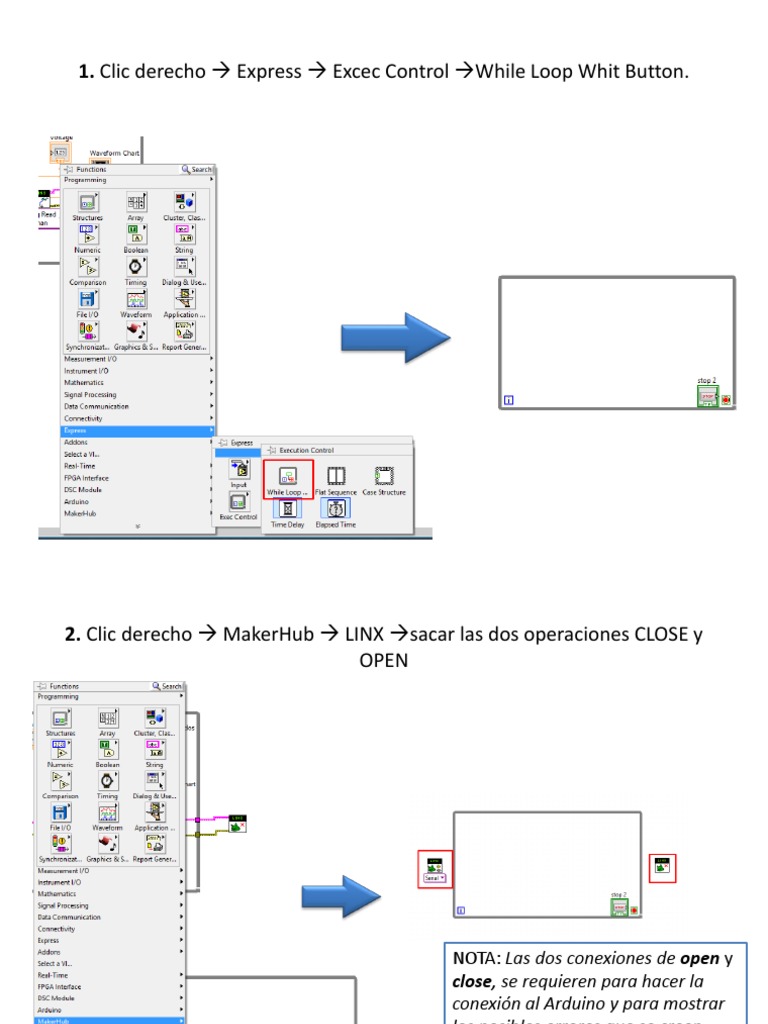

1. Clic derecho Express Excec Control While Loop Whit Button.
2. Clic derecho MakerHub LINX sacar las dos operaciones CLOSE y
OPEN
NOTA: Las dos conexiones de open y
close, se requieren para hacer la
conexión al Arduino y para mostrar
los posibles errores que se creen
durante la ejecución.
3. Clic derecho MakerHub LINX Periphereals Analog Read
4. Acercar el mouse a la esquina izquierda superior al «Serial Port» dar clic
derecho Create Constant
5. Acercar el mouse a la esquina superior derecha, saldrá un logo de tipo
Y hacer las conexiones que se muestran en la imagen. (la finalidad de esto es
tener comunicación con el arduino y tener control de errores)
6. En el cuadro de Analog Read 1 Chan Analog ChannelClic derecho y
agregamos una constante ( esta será el puerto de entrada de la señal)
7. En el cuadro de Analog Read 1 Chan Voltaje Clic derecho y agregamos
un INDICADOR ( esta será el puerto de entrada de la señal). Esto nos permite
ver el voltaje emitido por el sensor para ver su funcionamiento.
8. Clic derecho buscar Numeric y buscar Multiply
(esto convertirá la señal de bajo voltaje del sensor en grados)
9. El multiplicador tiene dos entradas Y & X, a las cuales ira la salida del
voltaje y en la otra se crea una constante, como se hizo anteriormente. Esa
constante tiene un valor de 100
10. En la salida del multiplicador crear un indicador
NOTA:Por defecto el indicador
sale con el nombre de X*Y,
se debe dar dolble clic sobre el
,ismo y se puede editar, colocar
Temperatura
11. En la salida del multiplicador crear un indicador
NOTA:Por defecto el indicador
sale con el nombre de X*Y,
se debe dar dolble clic sobre el
,ismo y se puede editar, colocar
Temperatura
12. Ir al panel frontal clic derecho numeric y buscar el thermometer
13. Ir al panel frontal clic derecho numeric y buscar el thermometer
13. En el Diagrama de bloques se debe buscar el esquema del termómetro y
hacer la conexión (se debe unir a la línea de salida del multiplicador)
14. En el diagrama de bloques seleccionar una grafica. En el diagrama de
bloques saldrá de forma esquemática y se debe realizar la conexión.
14. En el diagrama de bloques seleccionar una grafica. En el diagrama de
bloques saldrá de forma esquemática y se debe realizar la conexión.
Panel Frontal
IMPORTANTE ANTES DE LA CONEXION
NOTA: Se debe realizar la conexión
correctamente entre el sensor LM35 y el
Arduino, poniendo el respectivo pin analógico
en la interfaz de usuario de LabVIEW. Además,
el arduino debe tener cargado el archivo
LIFA_Base, que se encuentra ubicado en la
carpeta de instalación de la extensión
“LabVIEW Interface for Arduino”.
C:\Program Files (x86)\National
Instruments\LabVIEW 2014\vi.lib\LabVIEW
Interface for Arduino\Firmware\LIFA_Base
